Очисник головок коренеплодів

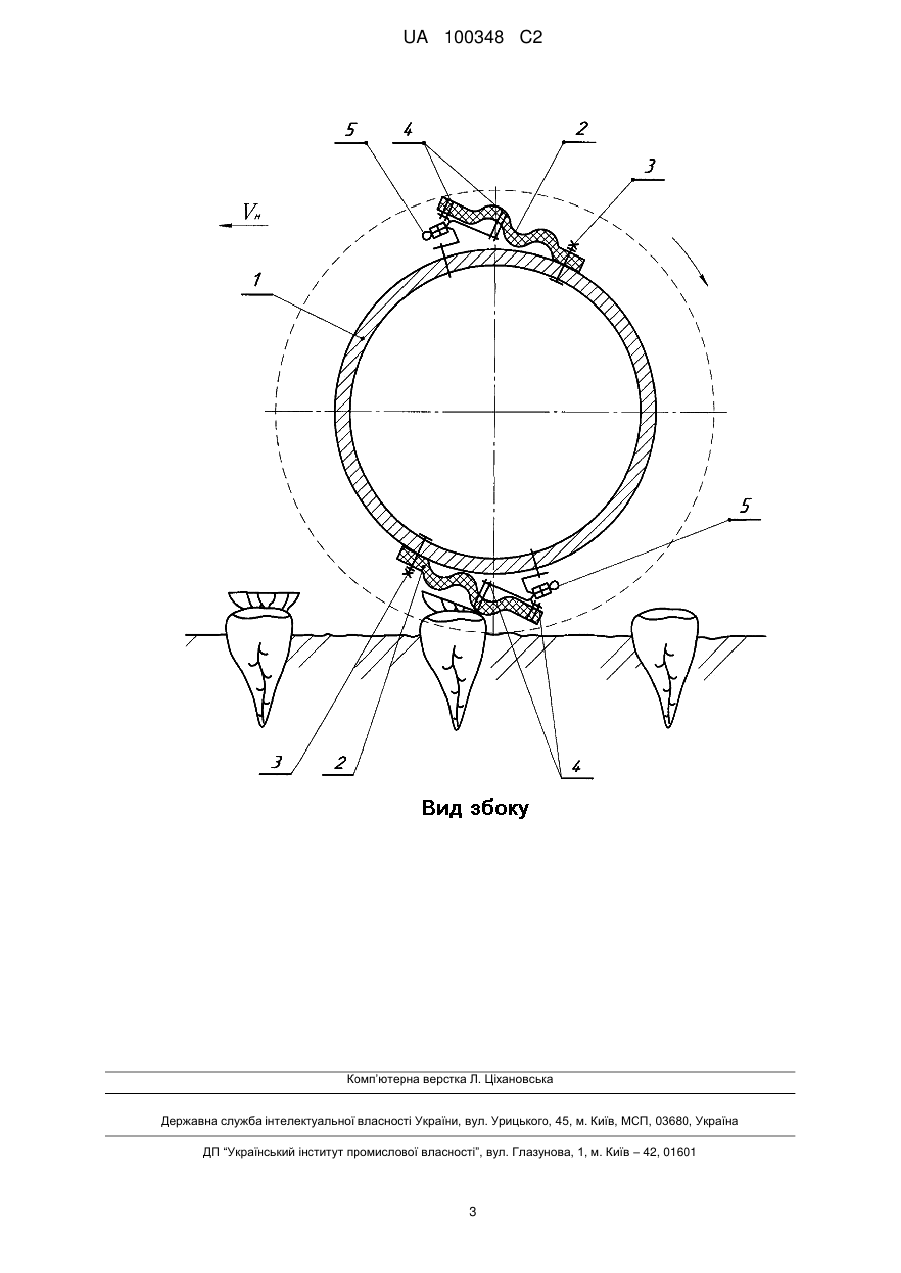

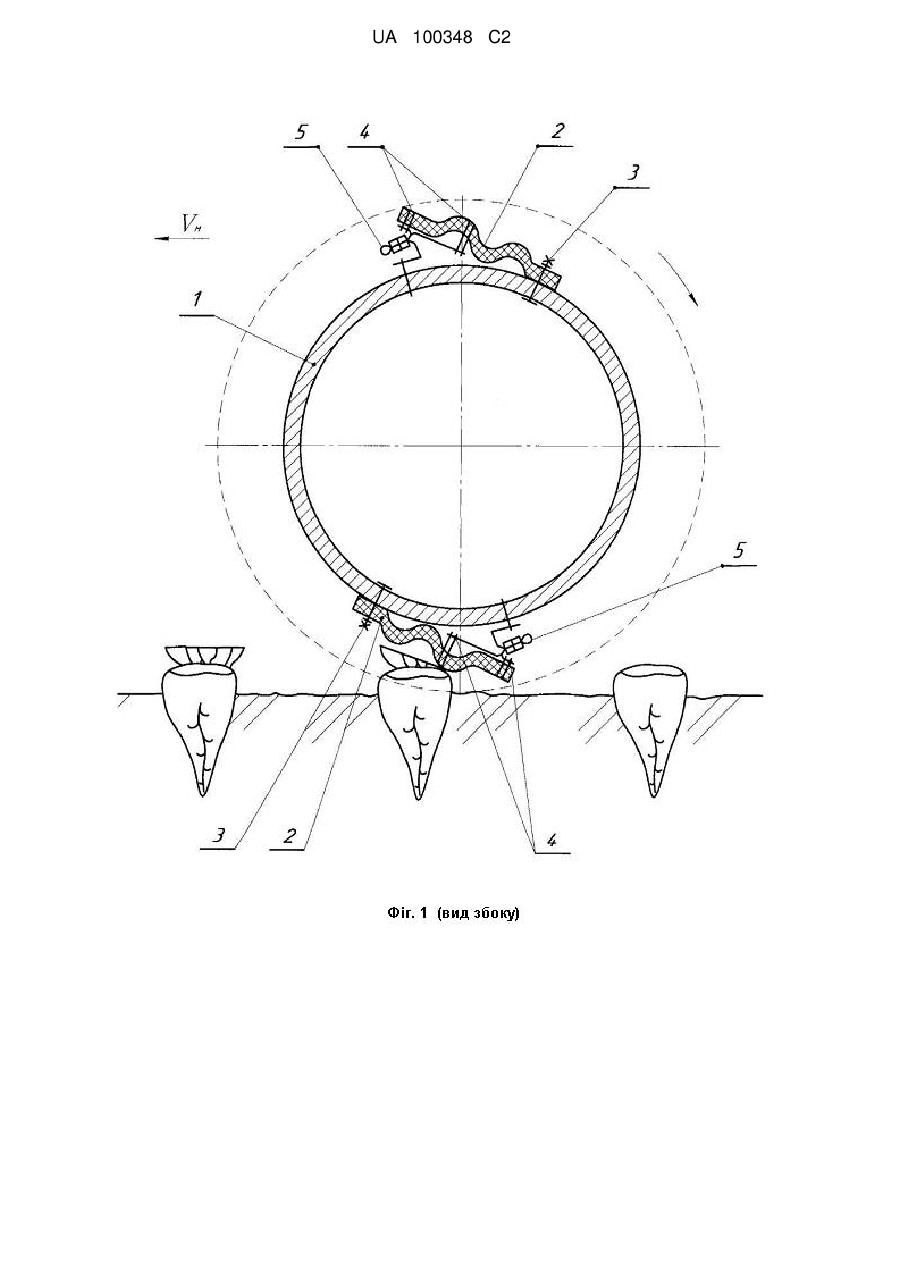

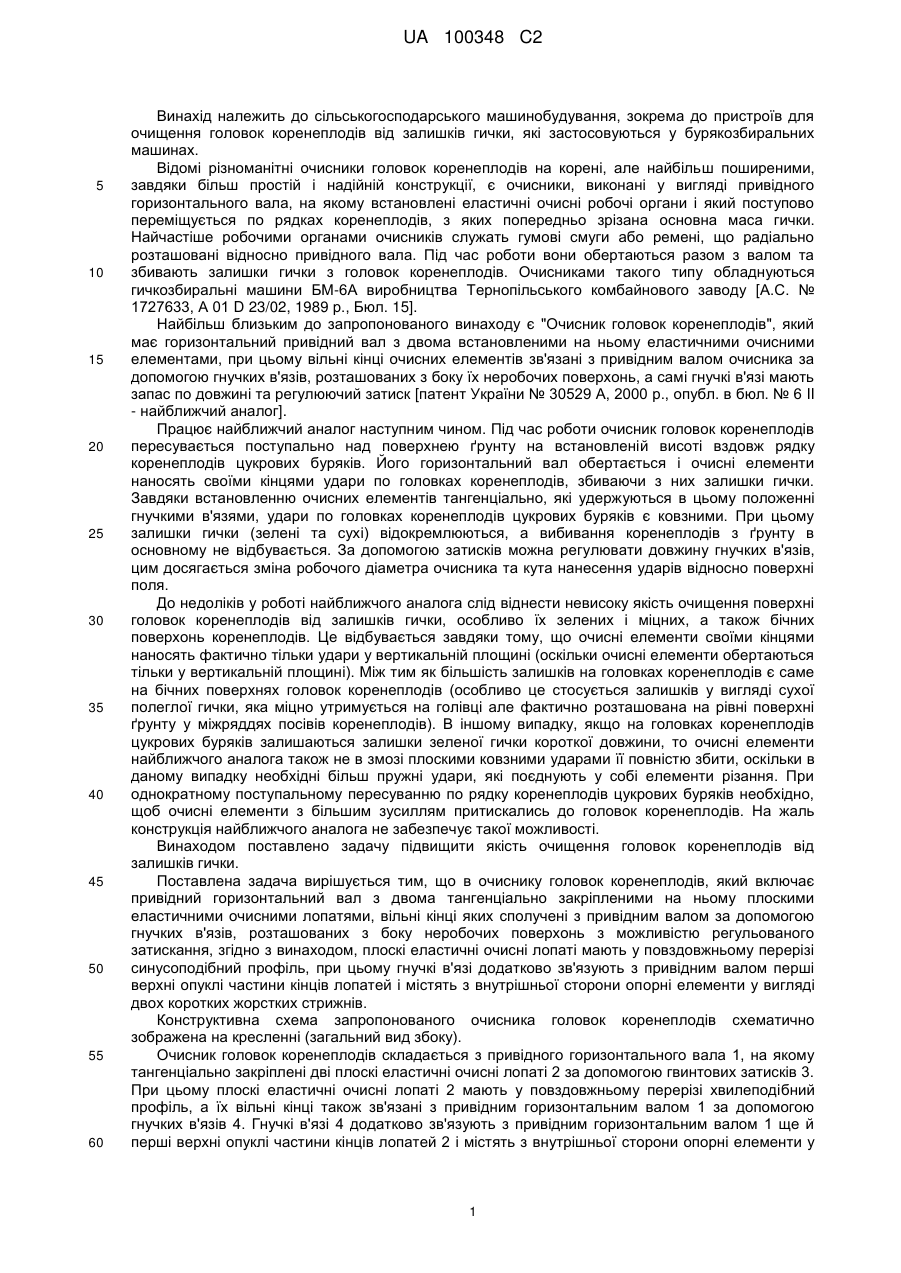

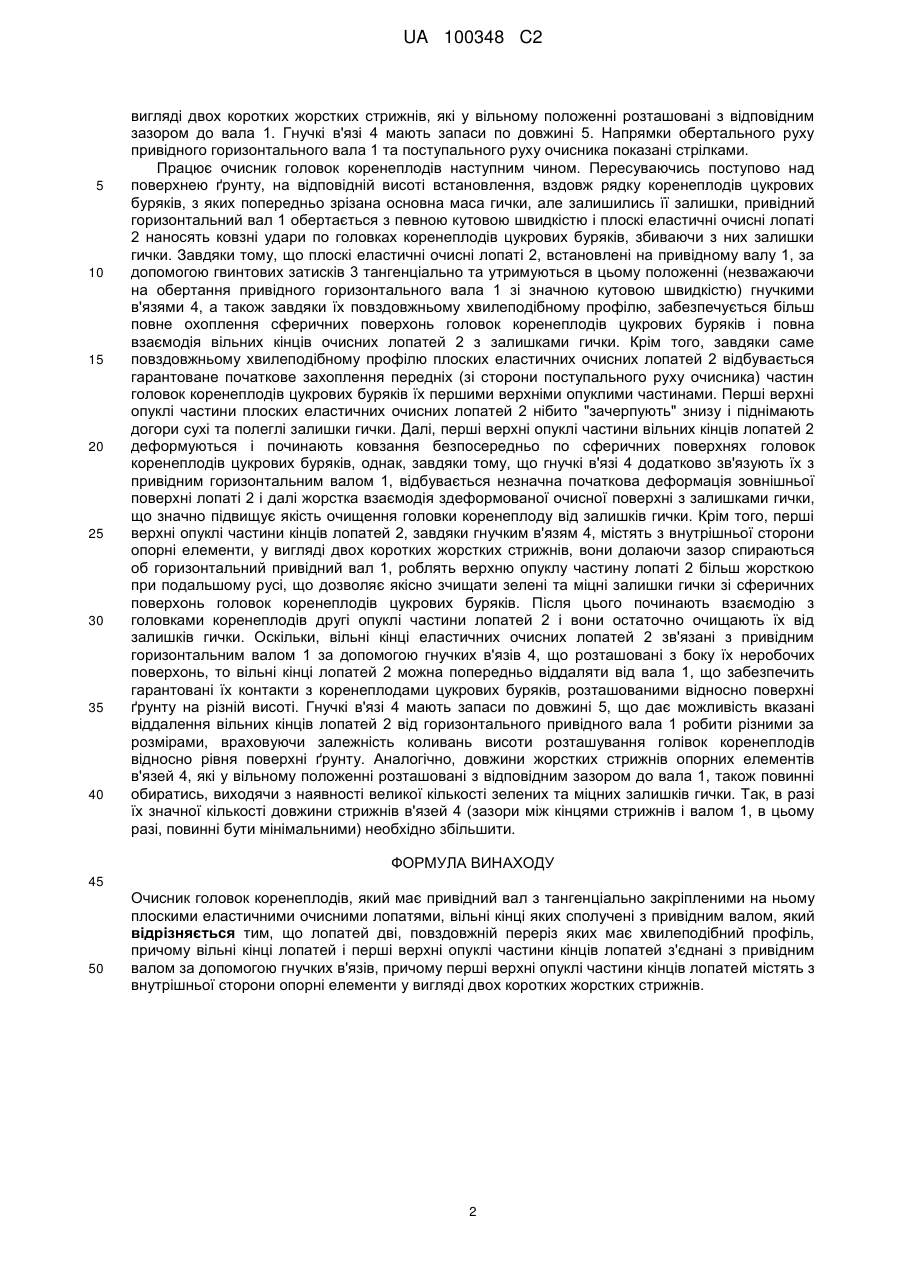

Реферат: Очисник головок коренеплодів має привідний вал з тангенціально закріпленими на ньому двома плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом. Повздовжній переріз лопатей має хвилеподібний профіль. Вільні кінці лопатей і перші верхні опуклі частини кінців лопатей з'єднані з привідним валом за допомогою гнучких в'язів. Перші верхні опуклі частини кінців лопатей містять з внутрішньої сторони опорні елементи у вигляді двох коротких жорстких стрижнів. UA 100348 C2 (12) UA 100348 C2 UA 100348 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу [А.С. № 1727633, А 01 D 23/02, 1989 р., Бюл. 15]. Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з двома встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск [патент України № 30529 А, 2000 р., опубл. в бюл. № 6 II - найближчий аналог]. Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів цукрових буряків. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються в цьому положенні гнучкими в'язями, удари по головках коренеплодів цукрових буряків є ковзними. При цьому залишки гички (зелені та сухі) відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, цим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхні головок коренеплодів від залишків гички, особливо їх зелених і міцних, а також бічних поверхонь коренеплодів. Це відбувається завдяки тому, що очисні елементи своїми кінцями наносять фактично тільки удари у вертикальній площині (оскільки очисні елементи обертаються тільки у вертикальній площині). Між тим як більшість залишків на головках коренеплодів є саме на бічних поверхнях головок коренеплодів (особливо це стосується залишків у вигляді сухої полеглої гички, яка міцно утримується на голівці але фактично розташована на рівні поверхні ґрунту у міжряддях посівів коренеплодів). В іншому випадку, якщо на головках коренеплодів цукрових буряків залишаються залишки зеленої гички короткої довжини, то очисні елементи найближчого аналога також не в змозі плоскими ковзними ударами її повністю збити, оскільки в даному випадку необхідні більш пружні удари, які поєднують у собі елементи різання. При однократному поступальному пересуванню по рядку коренеплодів цукрових буряків необхідно, щоб очисні елементи з більшим зусиллям притискались до головок коренеплодів. На жаль конструкція найближчого аналога не забезпечує такої можливості. Винаходом поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язів, розташованих з боку неробочих поверхонь з можливістю регульованого затискання, згідно з винаходом, плоскі еластичні очисні лопаті мають у повздовжньому перерізі синусоподібний профіль, при цьому гнучкі в'язі додатково зв'язують з привідним валом перші верхні опуклі частини кінців лопатей і містять з внутрішньої сторони опорні елементи у вигляді двох коротких жорстких стрижнів. Конструктивна схема запропонованого очисника головок коренеплодів схематично зображена на кресленні (загальний вид збоку). Очисник головок коренеплодів складається з привідного горизонтального вала 1, на якому тангенціально закріплені дві плоскі еластичні очисні лопаті 2 за допомогою гвинтових затисків 3. При цьому плоскі еластичні очисні лопаті 2 мають у повздовжньому перерізі хвилеподібний профіль, а їх вільні кінці також зв'язані з привідним горизонтальним валом 1 за допомогою гнучких в'язів 4. Гнучкі в'язі 4 додатково зв'язують з привідним горизонтальним валом 1 ще й перші верхні опуклі частини кінців лопатей 2 і містять з внутрішньої сторони опорні елементи у 1 UA 100348 C2 5 10 15 20 25 30 35 40 вигляді двох коротких жорстких стрижнів, які у вільному положенні розташовані з відповідним зазором до вала 1. Гнучкі в'язі 4 мають запаси по довжині 5. Напрямки обертального руху привідного горизонтального вала 1 та поступального руху очисника показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись поступово над поверхнею ґрунту, на відповідній висоті встановлення, вздовж рядку коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її залишки, привідний горизонтальний вал 1 обертається з певною кутовою швидкістю і плоскі еластичні очисні лопаті 2 наносять ковзні удари по головках коренеплодів цукрових буряків, збиваючи з них залишки гички. Завдяки тому, що плоскі еластичні очисні лопаті 2, встановлені на привідному валу 1, за допомогою гвинтових затисків 3 тангенціально та утримуються в цьому положенні (незважаючи на обертання привідного горизонтального вала 1 зі значною кутовою швидкістю) гнучкими в'язями 4, а також завдяки їх повздовжньому хвилеподібному профілю, забезпечується більш повне охоплення сферичних поверхонь головок коренеплодів цукрових буряків і повна взаємодія вільних кінців очисних лопатей 2 з залишками гички. Крім того, завдяки саме повздовжньому хвилеподібному профілю плоских еластичних очисних лопатей 2 відбувається гарантоване початкове захоплення передніх (зі сторони поступального руху очисника) частин головок коренеплодів цукрових буряків їх першими верхніми опуклими частинами. Перші верхні опуклі частини плоских еластичних очисних лопатей 2 нібито "зачерпують" знизу і піднімають догори сухі та полеглі залишки гички. Далі, перші верхні опуклі частини вільних кінців лопатей 2 деформуються і починають ковзання безпосередньо по сферичних поверхнях головок коренеплодів цукрових буряків, однак, завдяки тому, що гнучкі в'язі 4 додатково зв'язують їх з привідним горизонтальним валом 1, відбувається незначна початкова деформація зовнішньої поверхні лопаті 2 і далі жорстка взаємодія здеформованої очисної поверхні з залишками гички, що значно підвищує якість очищення головки коренеплоду від залишків гички. Крім того, перші верхні опуклі частини кінців лопатей 2, завдяки гнучким в'язям 4, містять з внутрішньої сторони опорні елементи, у вигляді двох коротких жорстких стрижнів, вони долаючи зазор спираються об горизонтальний привідний вал 1, роблять верхню опуклу частину лопаті 2 більш жорсткою при подальшому русі, що дозволяє якісно зчищати зелені та міцні залишки гички зі сферичних поверхонь головок коренеплодів цукрових буряків. Після цього починають взаємодію з головками коренеплодів другі опуклі частини лопатей 2 і вони остаточно очищають їх від залишків гички. Оскільки, вільні кінці еластичних очисних лопатей 2 зв'язані з привідним горизонтальним валом 1 за допомогою гнучких в'язів 4, що розташовані з боку їх неробочих поверхонь, то вільні кінці лопатей 2 можна попередньо віддаляти від вала 1, що забезпечить гарантовані їх контакти з коренеплодами цукрових буряків, розташованими відносно поверхні ґрунту на різній висоті. Гнучкі в'язі 4 мають запаси по довжині 5, що дає можливість вказані віддалення вільних кінців лопатей 2 від горизонтального привідного вала 1 робити різними за розмірами, враховуючи залежність коливань висоти розташування голівок коренеплодів відносно рівня поверхні ґрунту. Аналогічно, довжини жорстких стрижнів опорних елементів в'язей 4, які у вільному положенні розташовані з відповідним зазором до вала 1, також повинні обиратись, виходячи з наявності великої кількості зелених та міцних залишків гички. Так, в разі їх значної кількості довжини стрижнів в'язей 4 (зазори між кінцями стрижнів і валом 1, в цьому разі, повинні бути мінімальними) необхідно збільшити. ФОРМУЛА ВИНАХОДУ 45 50 Очисник головок коренеплодів, який має привідний вал з тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом, який відрізняється тим, що лопатей дві, повздовжній переріз яких має хвилеподібний профіль, причому вільні кінці лопатей і перші верхні опуклі частини кінців лопатей з'єднані з привідним валом за допомогою гнучких в'язів, причому перші верхні опуклі частини кінців лопатей містять з внутрішньої сторони опорні елементи у вигляді двох коротких жорстких стрижнів. 2 UA 100348 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
