Датчик протікання води
Формула / Реферат

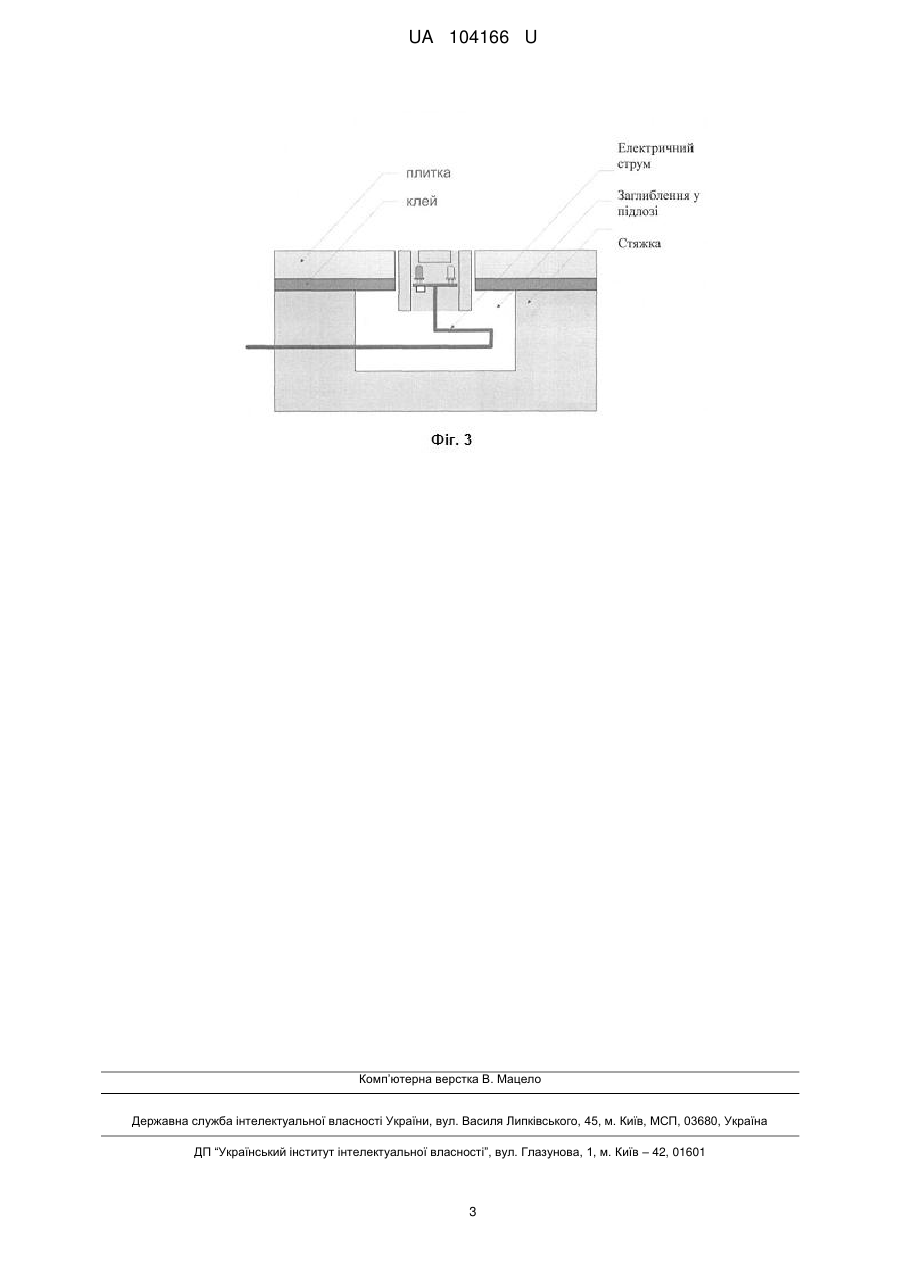

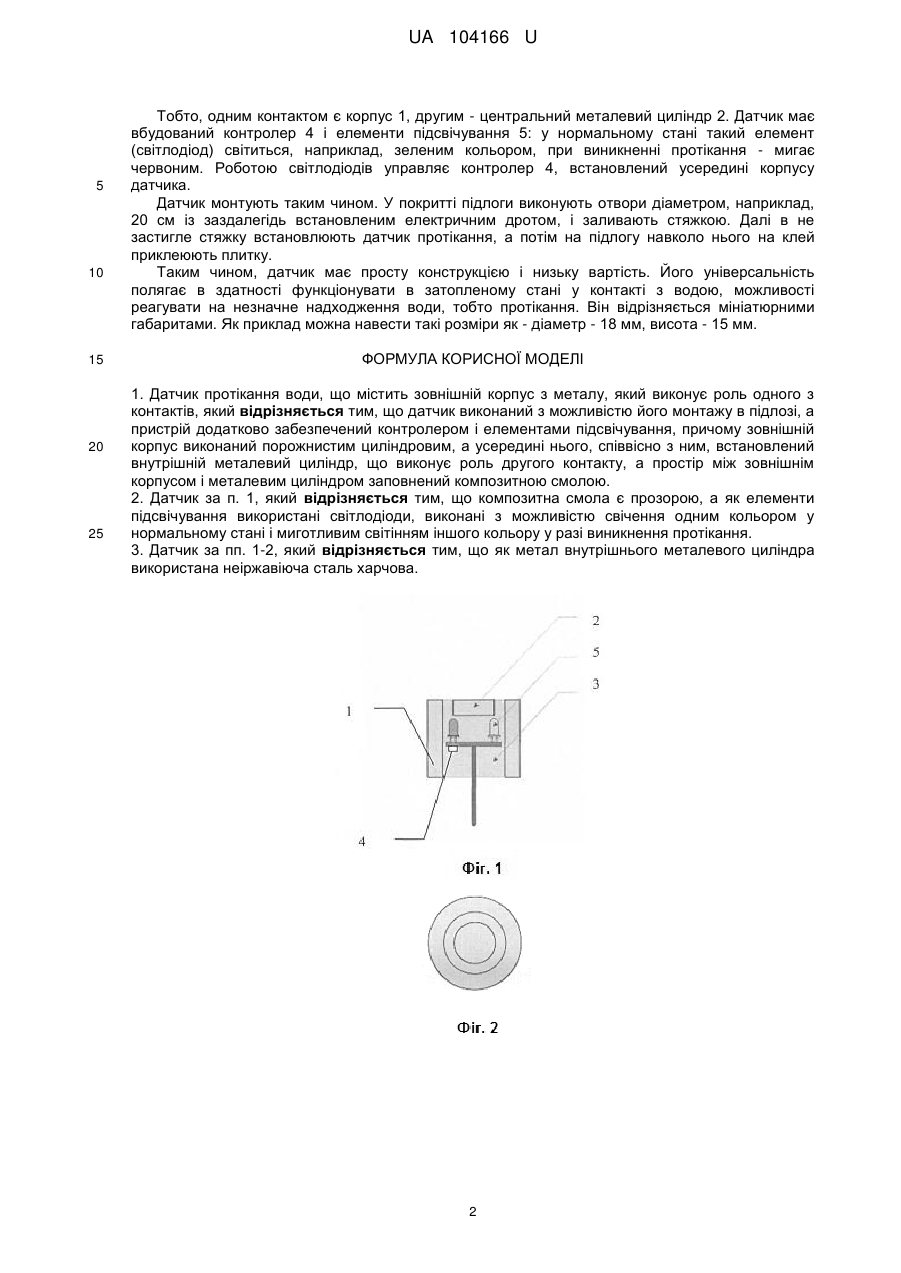

1. Датчик протікання води, що містить зовнішній корпус з металу, який виконує роль одного з контактів, який відрізняється тим, що датчик виконаний з можливістю його монтажу в підлозі, а пристрій додатково забезпечений контролером і елементами підсвічування, причому зовнішній корпус виконаний порожнистим циліндровим, а усередині нього, співвісно з ним, встановлений внутрішній металевий циліндр, що виконує роль другого контакту, а простір між зовнішнім корпусом і металевим циліндром заповнений композитною смолою.
2. Датчик за п. 1, який відрізняється тим, що композитна смола є прозорою, а як елементи підсвічування використані світлодіоди, виконані з можливістю свічення одним кольором у нормальному стані і миготливим світінням іншого кольору у разі виникнення протікання.
3. Датчик за п. 1-2, який відрізняється тим, що як метал внутрішнього металевого циліндра використана неіржавіюча сталь харчова.
Текст

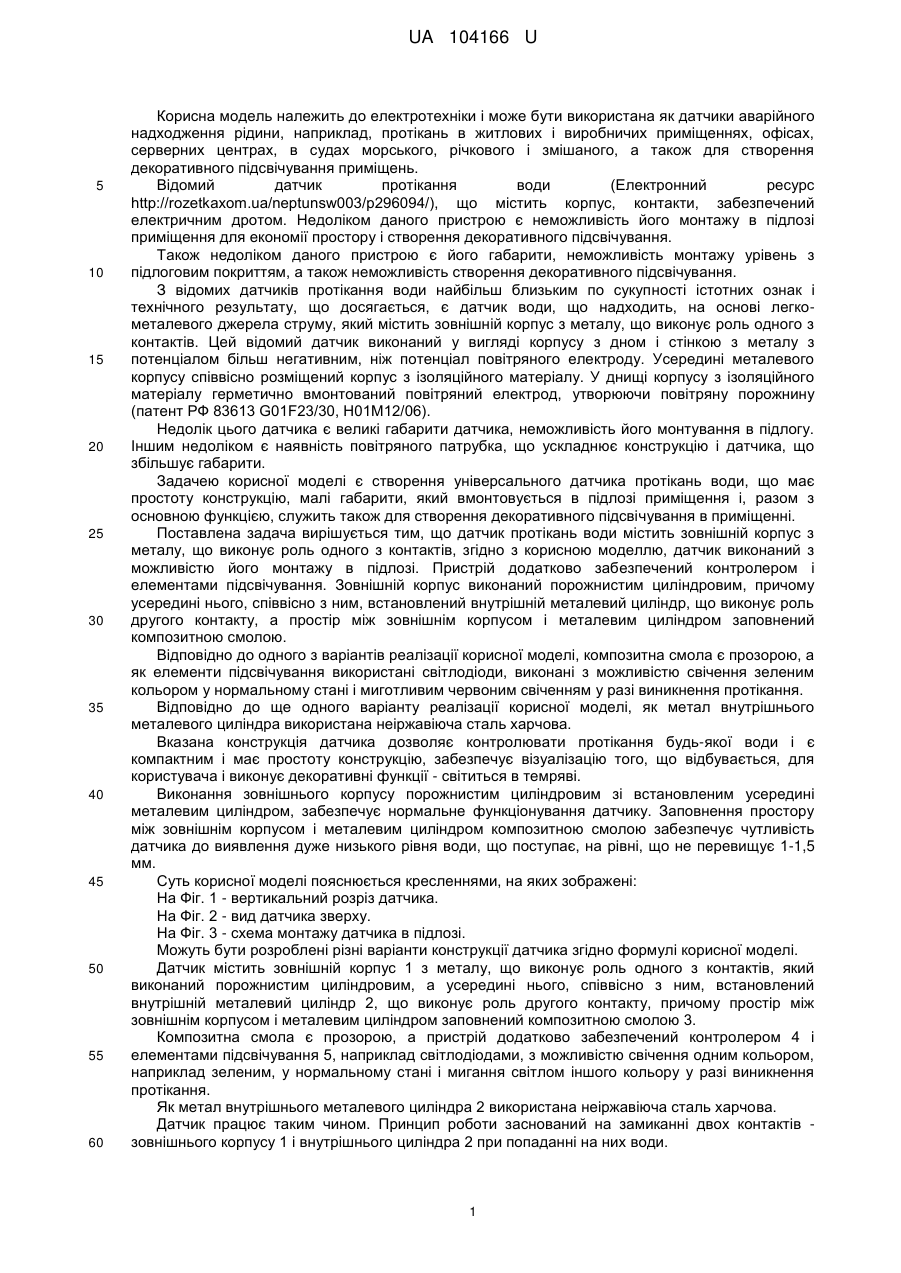

Реферат: Датчик протікання води містить зовнішній корпус з металу, який виконує роль одного з контактів. Датчик виконаний з можливістю його монтажу в підлозі. Пристрій додатково забезпечений контролером і елементами підсвічування. Зовнішній корпус виконаний порожнистим циліндровим, а усередині нього, співвісно з ним, встановлений внутрішній металевий циліндр, що виконує роль другого контакту. Простір між зовнішнім корпусом і металевим циліндром заповнений композитною смолою. UA 104166 U (54) ДАТЧИК ПРОТІКАННЯ ВОДИ UA 104166 U UA 104166 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електротехніки і може бути використана як датчики аварійного надходження рідини, наприклад, протікань в житлових і виробничих приміщеннях, офісах, серверних центрах, в судах морського, річкового і змішаного, а також для створення декоративного підсвічування приміщень. Відомий датчик протікання води (Електронний ресурс http://rozetkaxom.ua/neptunsw003/p296094/), що містить корпус, контакти, забезпечений електричним дротом. Недоліком даного пристрою є неможливість його монтажу в підлозі приміщення для економії простору і створення декоративного підсвічування. Також недоліком даного пристрою є його габарити, неможливість монтажу урівень з підлоговим покриттям, а також неможливість створення декоративного підсвічування. З відомих датчиків протікання води найбільш близьким по сукупності істотних ознак і технічного результату, що досягається, є датчик води, що надходить, на основі легкометалевого джерела струму, який містить зовнішній корпус з металу, що виконує роль одного з контактів. Цей відомий датчик виконаний у вигляді корпусу з дном і стінкою з металу з потенціалом більш негативним, ніж потенціал повітряного електроду. Усередині металевого корпусу співвісно розміщений корпус з ізоляційного матеріалу. У днищі корпусу з ізоляційного матеріалу герметично вмонтований повітряний електрод, утворюючи повітряну порожнину (патент РФ 83613 G01F23/30, Н01M12/06). Недолік цього датчика є великі габарити датчика, неможливість його монтування в підлогу. Іншим недоліком є наявність повітряного патрубка, що ускладнює конструкцію і датчика, що збільшує габарити. Задачею корисної моделі є створення універсального датчика протікань води, що має простоту конструкцію, малі габарити, який вмонтовується в підлозі приміщення і, разом з основною функцією, служить також для створення декоративного підсвічування в приміщенні. Поставлена задача вирішується тим, що датчик протікань води містить зовнішній корпус з металу, що виконує роль одного з контактів, згідно з корисною моделлю, датчик виконаний з можливістю його монтажу в підлозі. Пристрій додатково забезпечений контролером і елементами підсвічування. Зовнішній корпус виконаний порожнистим циліндровим, причому усередині нього, співвісно з ним, встановлений внутрішній металевий циліндр, що виконує роль другого контакту, а простір між зовнішнім корпусом і металевим циліндром заповнений композитною смолою. Відповідно до одного з варіантів реалізації корисної моделі, композитна смола є прозорою, а як елементи підсвічування використані світлодіоди, виконані з можливістю свічення зеленим кольором у нормальному стані і миготливим червоним свіченням у разі виникнення протікання. Відповідно до ще одного варіанту реалізації корисної моделі, як метал внутрішнього металевого циліндра використана неіржавіюча сталь харчова. Вказана конструкція датчика дозволяє контролювати протікання будь-якої води і є компактним і має простоту конструкцію, забезпечує візуалізацію того, що відбувається, для користувача і виконує декоративні функції - світиться в темряві. Виконання зовнішнього корпусу порожнистим циліндровим зі встановленим усередині металевим циліндром, забезпечує нормальне функціонування датчику. Заповнення простору між зовнішнім корпусом і металевим циліндром композитною смолою забезпечує чутливість датчика до виявлення дуже низького рівня води, що поступає, на рівні, що не перевищує 1-1,5 мм. Суть корисної моделі пояснюється кресленнями, на яких зображені: На Фіг. 1 - вертикальний розріз датчика. На Фіг. 2 - вид датчика зверху. На Фіг. 3 - схема монтажу датчика в підлозі. Можуть бути розроблені різні варіанти конструкції датчика згідно формулі корисної моделі. Датчик містить зовнішній корпус 1 з металу, що виконує роль одного з контактів, який виконаний порожнистим циліндровим, а усередині нього, співвісно з ним, встановлений внутрішній металевий циліндр 2, що виконує роль другого контакту, причому простір між зовнішнім корпусом і металевим циліндром заповнений композитною смолою 3. Композитна смола є прозорою, а пристрій додатково забезпечений контролером 4 і елементами підсвічування 5, наприклад світлодіодами, з можливістю свічення одним кольором, наприклад зеленим, у нормальному стані і мигання світлом іншого кольору у разі виникнення протікання. Як метал внутрішнього металевого циліндра 2 використана неіржавіюча сталь харчова. Датчик працює таким чином. Принцип роботи заснований на замиканні двох контактів зовнішнього корпусу 1 і внутрішнього циліндра 2 при попаданні на них води. 1 UA 104166 U 5 10 15 20 25 Тобто, одним контактом є корпус 1, другим - центральний металевий циліндр 2. Датчик має вбудований контролер 4 і елементи підсвічування 5: у нормальному стані такий елемент (світлодіод) світиться, наприклад, зеленим кольором, при виникненні протікання - мигає червоним. Роботою світлодіодів управляє контролер 4, встановлений усередині корпусу датчика. Датчик монтують таким чином. У покритті підлоги виконують отвори діаметром, наприклад, 20 см із заздалегідь встановленим електричним дротом, і заливають стяжкою. Далі в не застигле стяжку встановлюють датчик протікання, а потім на підлогу навколо нього на клей приклеюють плитку. Таким чином, датчик має просту конструкцією і низьку вартість. Його універсальність полягає в здатності функціонувати в затопленому стані у контакті з водою, можливості реагувати на незначне надходження води, тобто протікання. Він відрізняється мініатюрними габаритами. Як приклад можна навести такі розміри як - діаметр - 18 мм, висота - 15 мм. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Датчик протікання води, що містить зовнішній корпус з металу, який виконує роль одного з контактів, який відрізняється тим, що датчик виконаний з можливістю його монтажу в підлозі, а пристрій додатково забезпечений контролером і елементами підсвічування, причому зовнішній корпус виконаний порожнистим циліндровим, а усередині нього, співвісно з ним, встановлений внутрішній металевий циліндр, що виконує роль другого контакту, а простір між зовнішнім корпусом і металевим циліндром заповнений композитною смолою. 2. Датчик за п. 1, який відрізняється тим, що композитна смола є прозорою, а як елементи підсвічування використані світлодіоди, виконані з можливістю свічення одним кольором у нормальному стані і миготливим світінням іншого кольору у разі виникнення протікання. 3. Датчик за пп. 1-2, який відрізняється тим, що як метал внутрішнього металевого циліндра використана неіржавіюча сталь харчова. 2 UA 104166 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: G01F 23/30
Мітки: протікання, датчик, води
