Пристрій для захисту довкілля від протікання обсадних труб у товщі води

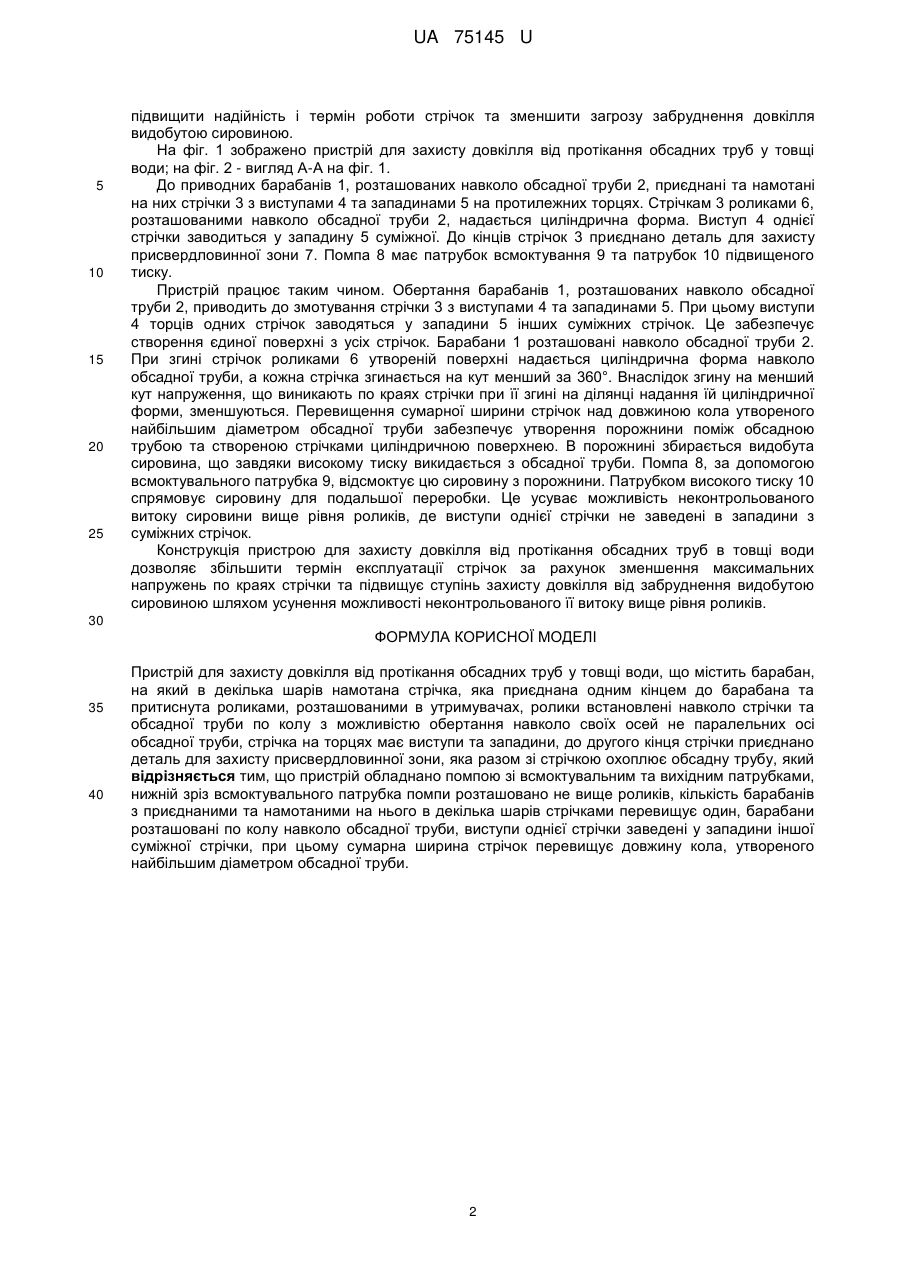

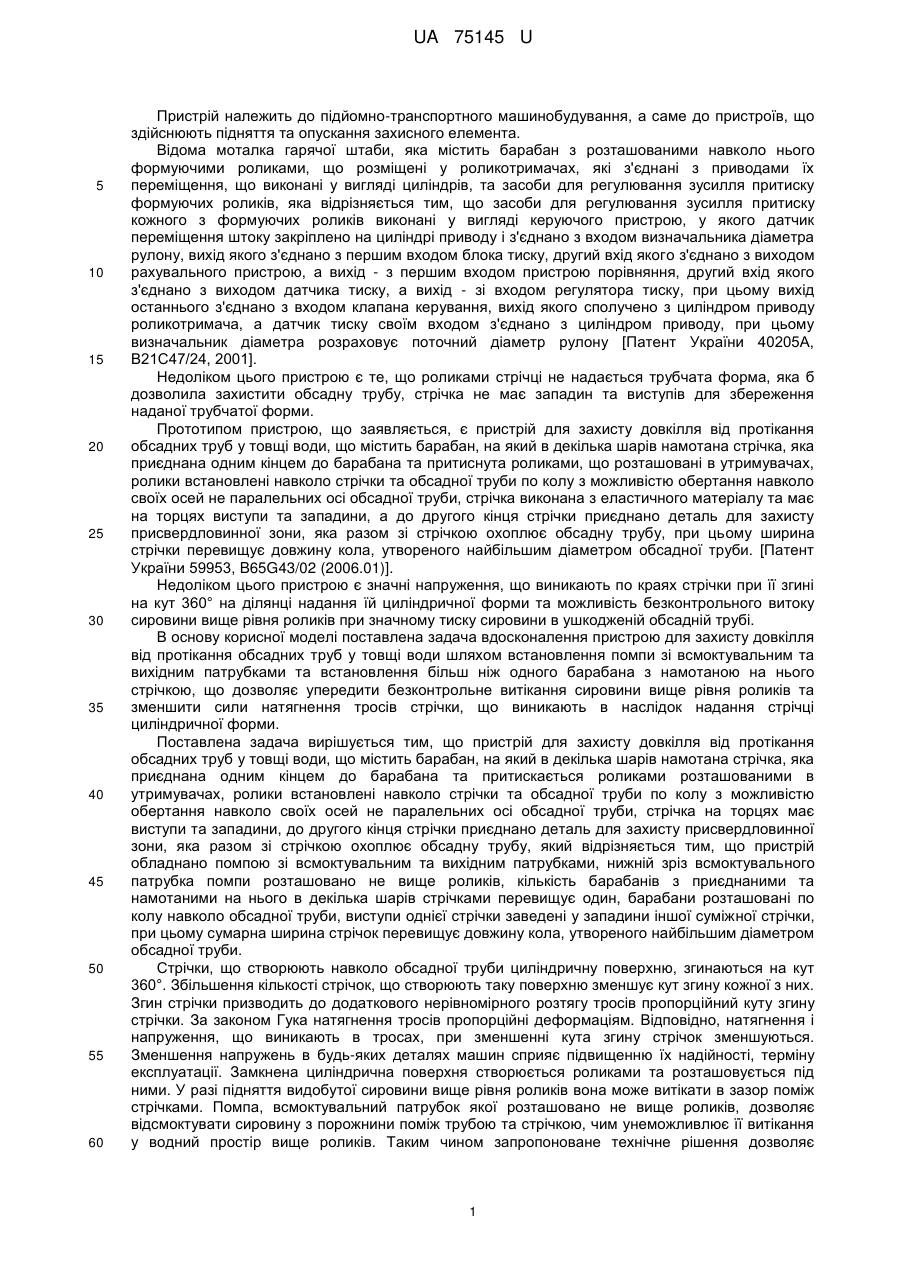

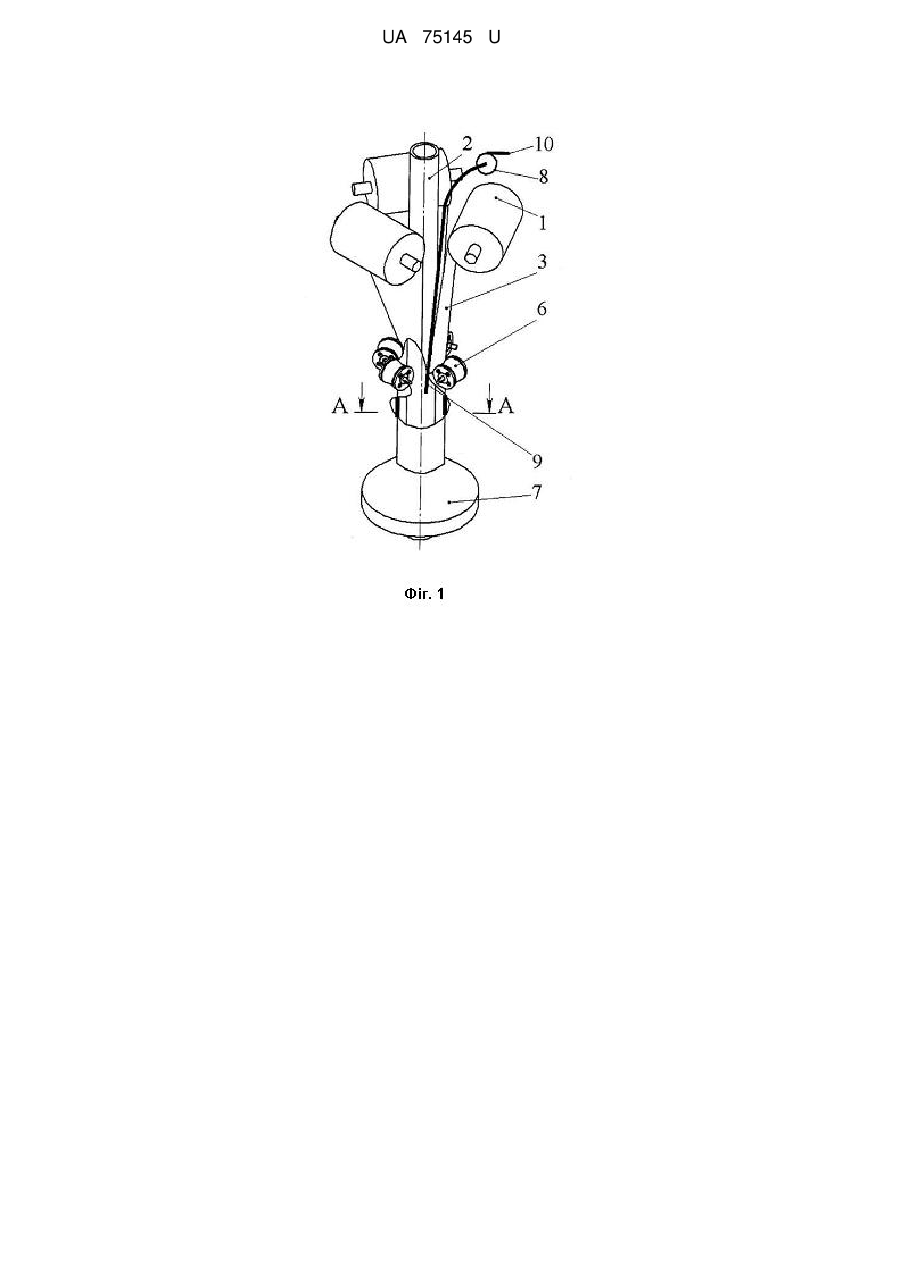

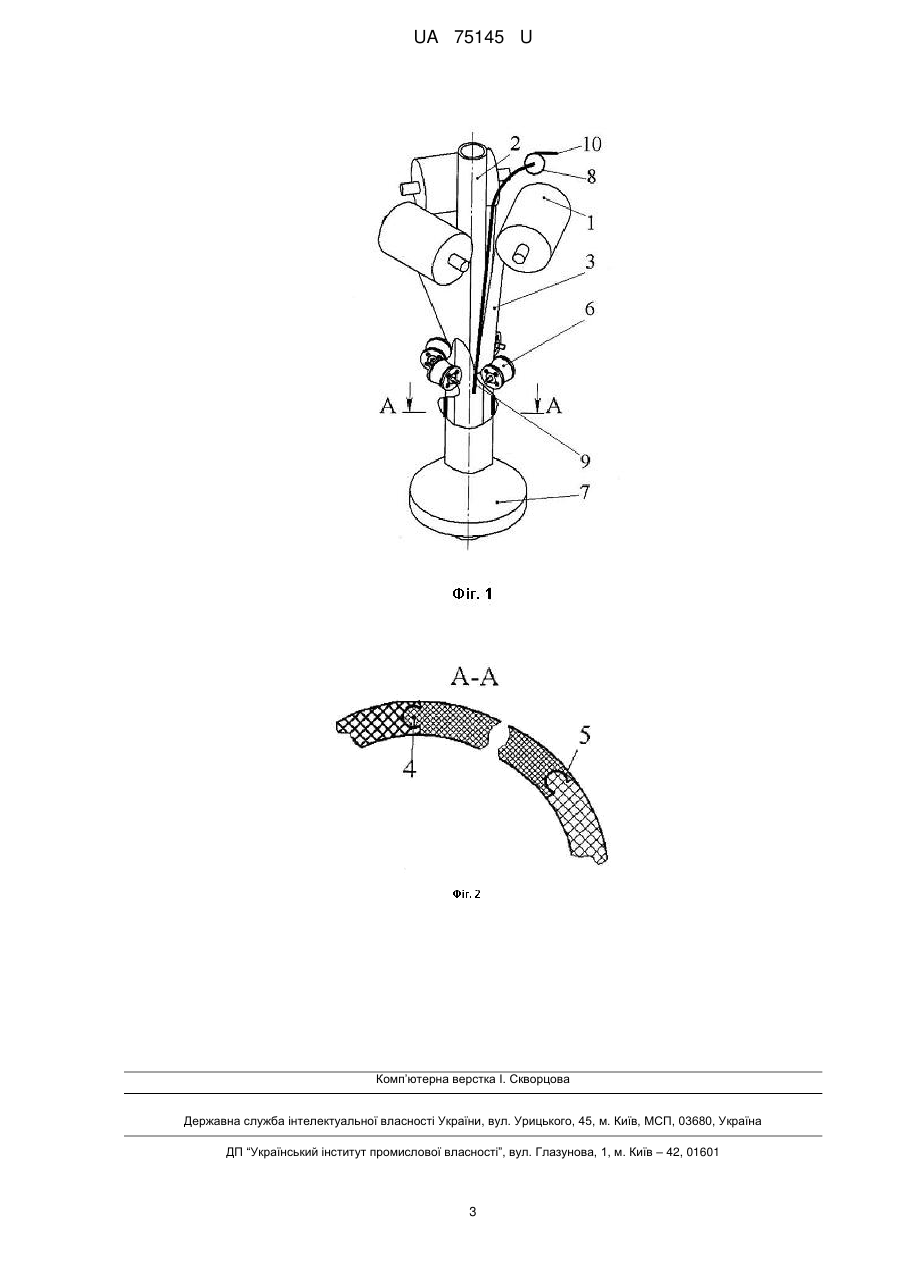

Реферат: Пристрій для захисту довкілля від протікання обсадних труб у товщі води належить до підйомно-транспортного машинобудування, а саме до пристроїв, що здійснюють підняття та опускання захисного елемента, та дозволяє збільшити термін експлуатації стрічок за рахунок зменшення максимальних напружень по краях стрічки та підвищує ступінь захисту довкілля від забруднення видобутою сировиною шляхом усунення можливості неконтрольованого її витоку вище рівня роликів. UA 75145 U (54) ПРИСТРІЙ ДЛЯ ЗАХИСТУ ДОВКІЛЛЯ ВІД ПРОТІКАННЯ ОБСАДНИХ ТРУБ У ТОВЩІ ВОДИ UA 75145 U UA 75145 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій належить до підйомно-транспортного машинобудування, а саме до пристроїв, що здійснюють підняття та опускання захисного елемента. Відома моталка гарячої штаби, яка містить барабан з розташованими навколо нього формуючими роликами, що розміщені у роликотримачах, які з'єднані з приводами їх переміщення, що виконані у вигляді циліндрів, та засоби для регулювання зусилля притиску формуючих роликів, яка відрізняється тим, що засоби для регулювання зусилля притиску кожного з формуючих роликів виконані у вигляді керуючого пристрою, у якого датчик переміщення штоку закріплено на циліндрі приводу і з'єднано з входом визначальника діаметра рулону, вихід якого з'єднано з першим входом блока тиску, другий вхід якого з'єднано з виходом рахувального пристрою, а вихід - з першим входом пристрою порівняння, другий вхід якого з'єднано з виходом датчика тиску, а вихід - зі входом регулятора тиску, при цьому вихід останнього з'єднано з входом клапана керування, вихід якого сполучено з циліндром приводу роликотримача, а датчик тиску своїм входом з'єднано з циліндром приводу, при цьому визначальник діаметра розраховує поточний діаметр рулону [Патент України 40205А, В21С47/24, 2001]. Недоліком цього пристрою є те, що роликами стрічці не надається трубчата форма, яка б дозволила захистити обсадну трубу, стрічка не має западин та виступів для збереження наданої трубчатої форми. Прототипом пристрою, що заявляється, є пристрій для захисту довкілля від протікання обсадних труб у товщі води, що містить барабан, на який в декілька шарів намотана стрічка, яка приєднана одним кінцем до барабана та притиснута роликами, що розташовані в утримувачах, ролики встановлені навколо стрічки та обсадної труби по колу з можливістю обертання навколо своїх осей не паралельних осі обсадної труби, стрічка виконана з еластичного матеріалу та має на торцях виступи та западини, а до другого кінця стрічки приєднано деталь для захисту присвердловинної зони, яка разом зі стрічкою охоплює обсадну трубу, при цьому ширина стрічки перевищує довжину кола, утвореного найбільшим діаметром обсадної труби. [Патент України 59953, B65G43/02 (2006.01)]. Недоліком цього пристрою є значні напруження, що виникають по краях стрічки при її згині на кут 360° на ділянці надання їй циліндричної форми та можливість безконтрольного витоку сировини вище рівня роликів при значному тиску сировини в ушкодженій обсадній трубі. В основу корисної моделі поставлена задача вдосконалення пристрою для захисту довкілля від протікання обсадних труб у товщі води шляхом встановлення помпи зі всмоктувальним та вихідним патрубками та встановлення більш ніж одного барабана з намотаною на нього стрічкою, що дозволяє упередити безконтрольне витікання сировини вище рівня роликів та зменшити сили натягнення тросів стрічки, що виникають в наслідок надання стрічці циліндричної форми. Поставлена задача вирішується тим, що пристрій для захисту довкілля від протікання обсадних труб у товщі води, що містить барабан, на який в декілька шарів намотана стрічка, яка приєднана одним кінцем до барабана та притискається роликами розташованими в утримувачах, ролики встановлені навколо стрічки та обсадної труби по колу з можливістю обертання навколо своїх осей не паралельних осі обсадної труби, стрічка на торцях має виступи та западини, до другого кінця стрічки приєднано деталь для захисту присвердловинної зони, яка разом зі стрічкою охоплює обсадну трубу, який відрізняється тим, що пристрій обладнано помпою зі всмоктувальним та вихідним патрубками, нижній зріз всмоктувального патрубка помпи розташовано не вище роликів, кількість барабанів з приєднаними та намотаними на нього в декілька шарів стрічками перевищує один, барабани розташовані по колу навколо обсадної труби, виступи однієї стрічки заведені у западини іншої суміжної стрічки, при цьому сумарна ширина стрічок перевищує довжину кола, утвореного найбільшим діаметром обсадної труби. Стрічки, що створюють навколо обсадної труби циліндричну поверхню, згинаються на кут 360°. Збільшення кількості стрічок, що створюють таку поверхню зменшує кут згину кожної з них. Згин стрічки призводить до додаткового нерівномірного розтягу тросів пропорційний куту згину стрічки. За законом Гука натягнення тросів пропорційні деформаціям. Відповідно, натягнення і напруження, що виникають в тросах, при зменшенні кута згину стрічок зменшуються. Зменшення напружень в будь-яких деталях машин сприяє підвищенню їх надійності, терміну експлуатації. Замкнена циліндрична поверхня створюється роликами та розташовується під ними. У разі підняття видобутої сировини вище рівня роликів вона може витікати в зазор поміж стрічками. Помпа, всмоктувальний патрубок якої розташовано не вище роликів, дозволяє відсмоктувати сировину з порожнини поміж трубою та стрічкою, чим унеможливлює її витікання у водний простір вище роликів. Таким чином запропоноване технічне рішення дозволяє 1 UA 75145 U 5 10 15 20 25 підвищити надійність і термін роботи стрічок та зменшити загрозу забруднення довкілля видобутою сировиною. На фіг. 1 зображено пристрій для захисту довкілля від протікання обсадних труб у товщі води; на фіг. 2 - вигляд А-А на фіг. 1. До приводних барабанів 1, розташованих навколо обсадної труби 2, приєднані та намотані на них стрічки 3 з виступами 4 та западинами 5 на протилежних торцях. Стрічкам 3 роликами 6, розташованими навколо обсадної труби 2, надається циліндрична форма. Виступ 4 однієї стрічки заводиться у западину 5 суміжної. До кінців стрічок 3 приєднано деталь для захисту присвердловинної зони 7. Помпа 8 має патрубок всмоктування 9 та патрубок 10 підвищеного тиску. Пристрій працює таким чином. Обертання барабанів 1, розташованих навколо обсадної труби 2, приводить до змотування стрічки 3 з виступами 4 та западинами 5. При цьому виступи 4 торців одних стрічок заводяться у западини 5 інших суміжних стрічок. Це забезпечує створення єдиної поверхні з усіх стрічок. Барабани 1 розташовані навколо обсадної труби 2. При згині стрічок роликами 6 утвореній поверхні надається циліндрична форма навколо обсадної труби, а кожна стрічка згинається на кут менший за 360°. Внаслідок згину на менший кут напруження, що виникають по краях стрічки при її згині на ділянці надання їй циліндричної форми, зменшуються. Перевищення сумарної ширини стрічок над довжиною кола утвореного найбільшим діаметром обсадної труби забезпечує утворення порожнини поміж обсадною трубою та створеною стрічками циліндричною поверхнею. В порожнині збирається видобута сировина, що завдяки високому тиску викидається з обсадної труби. Помпа 8, за допомогою всмоктувального патрубка 9, відсмоктує цю сировину з порожнини. Патрубком високого тиску 10 спрямовує сировину для подальшої переробки. Це усуває можливість неконтрольованого витоку сировини вище рівня роликів, де виступи однієї стрічки не заведені в западини з суміжних стрічок. Конструкція пристрою для захисту довкілля від протікання обсадних труб в товщі води дозволяє збільшити термін експлуатації стрічок за рахунок зменшення максимальних напружень по краях стрічки та підвищує ступінь захисту довкілля від забруднення видобутою сировиною шляхом усунення можливості неконтрольованого її витоку вище рівня роликів. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Пристрій для захисту довкілля від протікання обсадних труб у товщі води, що містить барабан, на який в декілька шарів намотана стрічка, яка приєднана одним кінцем до барабана та притиснута роликами, розташованими в утримувачах, ролики встановлені навколо стрічки та обсадної труби по колу з можливістю обертання навколо своїх осей не паралельних осі обсадної труби, стрічка на торцях має виступи та западини, до другого кінця стрічки приєднано деталь для захисту присвердловинної зони, яка разом зі стрічкою охоплює обсадну трубу, який відрізняється тим, що пристрій обладнано помпою зі всмоктувальним та вихідним патрубками, нижній зріз всмоктувального патрубка помпи розташовано не вище роликів, кількість барабанів з приєднаними та намотаними на нього в декілька шарів стрічками перевищує один, барабани розташовані по колу навколо обсадної труби, виступи однієї стрічки заведені у западини іншої суміжної стрічки, при цьому сумарна ширина стрічок перевищує довжину кола, утвореного найбільшим діаметром обсадної труби. 2 UA 75145 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
