Пристрій захисту довкілля від протікання обсадних труб у товщі води

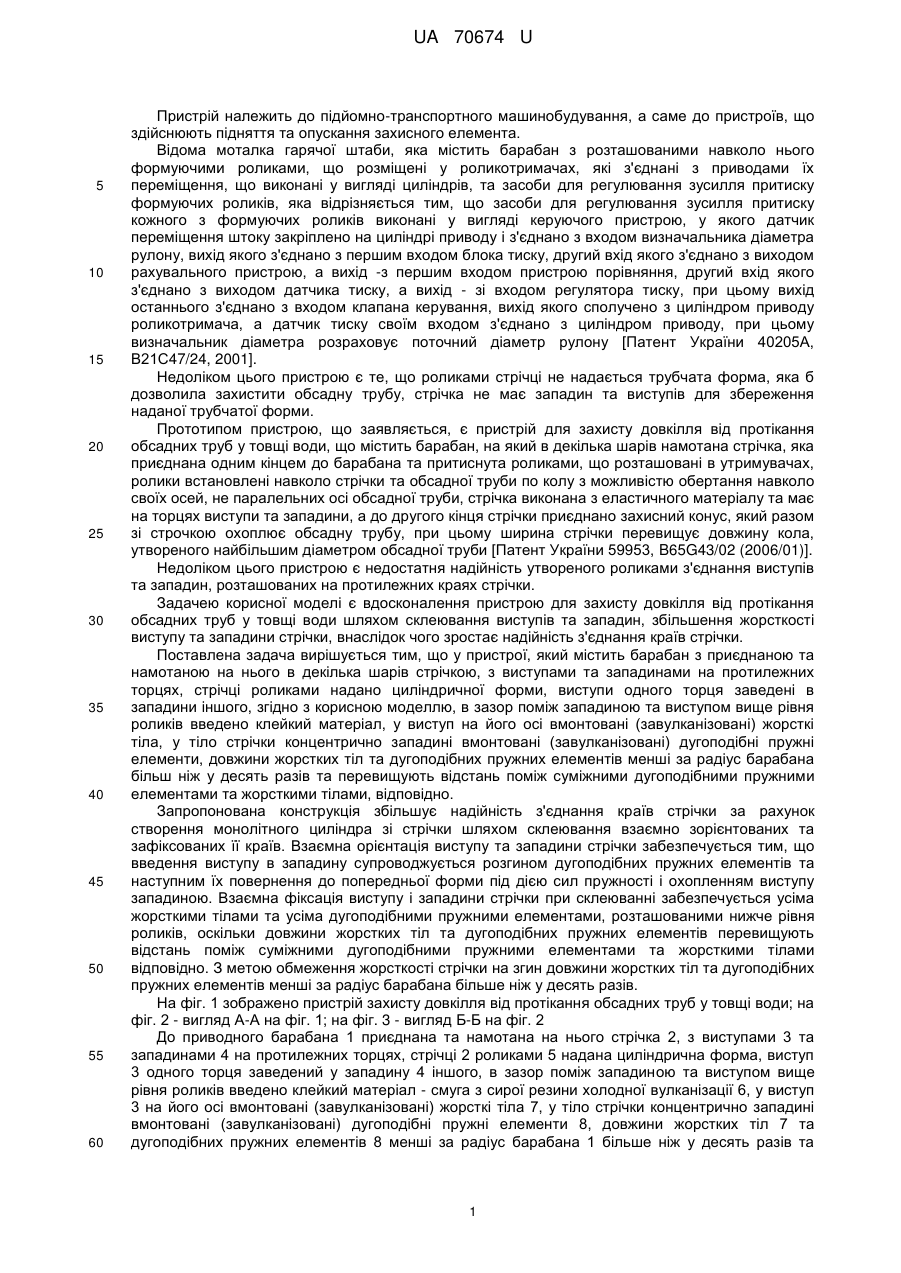

Реферат: Пристрій захисту довкілля від протікання обсадних труб у товщі води містить барабан з приєднаною та намотаною на нього в декілька шарів стрічкою, з виступами та западинами на протилежних торцях, стрічці роликами надано циліндричної форми, виступи одного торця заведені в западини іншого. В зазор поміж западиною та виступом вище рівня роликів введена клейка смуга, у виступ на його осі вмонтовані (завулканізовані) жорсткі тіла, у тіло стрічки концентрично западині вмонтовані (завулканізовані) дугоподібні пружні елементи. UA 70674 U (54) ПРИСТРІЙ ЗАХИСТУ ДОВКІЛЛЯ ВІД ПРОТІКАННЯ ОБСАДНИХ ТРУБ У ТОВЩІ ВОДИ UA 70674 U UA 70674 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій належить до підйомно-транспортного машинобудування, а саме до пристроїв, що здійснюють підняття та опускання захисного елемента. Відома моталка гарячої штаби, яка містить барабан з розташованими навколо нього формуючими роликами, що розміщені у роликотримачах, які з'єднані з приводами їх переміщення, що виконані у вигляді циліндрів, та засоби для регулювання зусилля притиску формуючих роликів, яка відрізняється тим, що засоби для регулювання зусилля притиску кожного з формуючих роликів виконані у вигляді керуючого пристрою, у якого датчик переміщення штоку закріплено на циліндрі приводу і з'єднано з входом визначальника діаметра рулону, вихід якого з'єднано з першим входом блока тиску, другий вхід якого з'єднано з виходом рахувального пристрою, а вихід -з першим входом пристрою порівняння, другий вхід якого з'єднано з виходом датчика тиску, а вихід - зі входом регулятора тиску, при цьому вихід останнього з'єднано з входом клапана керування, вихід якого сполучено з циліндром приводу роликотримача, а датчик тиску своїм входом з'єднано з циліндром приводу, при цьому визначальник діаметра розраховує поточний діаметр рулону [Патент України 40205А, В21С47/24, 2001]. Недоліком цього пристрою є те, що роликами стрічці не надається трубчата форма, яка б дозволила захистити обсадну трубу, стрічка не має западин та виступів для збереження наданої трубчатої форми. Прототипом пристрою, що заявляється, є пристрій для захисту довкілля від протікання обсадних труб у товщі води, що містить барабан, на який в декілька шарів намотана стрічка, яка приєднана одним кінцем до барабана та притиснута роликами, що розташовані в утримувачах, ролики встановлені навколо стрічки та обсадної труби по колу з можливістю обертання навколо своїх осей, не паралельних осі обсадної труби, стрічка виконана з еластичного матеріалу та має на торцях виступи та западини, а до другого кінця стрічки приєднано захисний конус, який разом зі строчкою охоплює обсадну трубу, при цьому ширина стрічки перевищує довжину кола, утвореного найбільшим діаметром обсадної труби [Патент України 59953, B65G43/02 (2006/01)]. Недоліком цього пристрою є недостатня надійність утвореного роликами з'єднання виступів та западин, розташованих на протилежних краях стрічки. Задачею корисної моделі є вдосконалення пристрою для захисту довкілля від протікання обсадних труб у товщі води шляхом склеювання виступів та западин, збільшення жорсткості виступу та западини стрічки, внаслідок чого зростає надійність з'єднання країв стрічки. Поставлена задача вирішується тим, що у пристрої, який містить барабан з приєднаною та намотаною на нього в декілька шарів стрічкою, з виступами та западинами на протилежних торцях, стрічці роликами надано циліндричної форми, виступи одного торця заведені в западини іншого, згідно з корисною моделлю, в зазор поміж западиною та виступом вище рівня роликів введено клейкий матеріал, у виступ на його осі вмонтовані (завулканізовані) жорсткі тіла, у тіло стрічки концентрично западині вмонтовані (завулканізовані) дугоподібні пружні елементи, довжини жорстких тіл та дугоподібних пружних елементів менші за радіус барабана більш ніж у десять разів та перевищують відстань поміж суміжними дугоподібними пружними елементами та жорсткими тілами, відповідно. Запропонована конструкція збільшує надійність з'єднання країв стрічки за рахунок створення монолітного циліндра зі стрічки шляхом склеювання взаємно зорієнтованих та зафіксованих її країв. Взаємна орієнтація виступу та западини стрічки забезпечується тим, що введення виступу в западину супроводжується розгином дугоподібних пружних елементів та наступним їх повернення до попередньої форми під дією сил пружності і охопленням виступу западиною. Взаємна фіксація виступу і западини стрічки при склеюванні забезпечується усіма жорсткими тілами та усіма дугоподібними пружними елементами, розташованими нижче рівня роликів, оскільки довжини жорстких тіл та дугоподібних пружних елементів перевищують відстань поміж суміжними дугоподібними пружними елементами та жорсткими тілами відповідно. З метою обмеження жорсткості стрічки на згин довжини жорстких тіл та дугоподібних пружних елементів менші за радіус барабана більше ніж у десять разів. На фіг. 1 зображено пристрій захисту довкілля від протікання обсадних труб у товщі води; на фіг. 2 - вигляд А-А на фіг. 1; на фіг. 3 - вигляд Б-Б на фіг. 2 До приводного барабана 1 приєднана та намотана на нього стрічка 2, з виступами 3 та западинами 4 на протилежних торцях, стрічці 2 роликами 5 надана циліндрична форма, виступ 3 одного торця заведений у западину 4 іншого, в зазор поміж западиною та виступом вище рівня роликів введено клейкий матеріал - смуга з сирої резини холодної вулканізації 6, у виступ 3 на його осі вмонтовані (завулканізовані) жорсткі тіла 7, у тіло стрічки концентрично западині вмонтовані (завулканізовані) дугоподібні пружні елементи 8, довжини жорстких тіл 7 та дугоподібних пружних елементів 8 менші за радіус барабана 1 більше ніж у десять разів та 1 UA 70674 U 5 10 15 перевищують відстань поміж суміжними жорсткими тілами 7 та дугоподібними пружними елементами 8 відповідно. Пристрій працює таким чином. Під час обертання барабана 1 стрічка 2 з виступами 3 та западинами 4 на її протилежних торцях змотується з нього, роликами 5 їй надається замкнена циліндрична форма, при цьому виступ 3 одного торця заводяться у западину 4 іншого, а поданий в зазор поміж западиною та виступом вище рівня роликів клейкий матеріал 6 (смуга з сирої резини холодної вулканізації) самовулканізується, разом з цим, дугоподібні жорсткі елементи 8 під час заведення виступу 3 в западину 4 дещо розгинаються, а після введення, за рахунок власної пружності, повертаються до свого попереднього стану та стискають виступ 3 із розташованим в ньому жорстким тілом 7 та смугою з сирої резини холодної вулканізації. Довжини жорстких тіл 7 та дугоподібних пружних елементів 8 менші за радіус барабана 1 більше ніж у десять разів не суттєво збільшують жорсткість стрічки 2 на згин, а те, що довжини жорстких тіл 7 та дугоподібних пружних елементів 8 перевищують відстань поміж суміжними жорсткими тілами 7 та дугоподібними пружними елементами 8 відповідно, забезпечує стискання дугоподібним пружним елементом 8 частину виступу 3, в якій розміщається жорстке тіло 7, що разом із склеюванням клейкою смугою виступів та западин збільшує міцність, відповідно герметичність з'єднання виступу та западини протилежних торців стрічки 2. Конструкція пристрою захисту довкілля від протікання обсадних труб в товщі води дозволяє підвищити міцність, відповідно герметичність з'єднання виступу та западини стрічки. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пристрій захисту довкілля від протікання обсадних труб у товщі води, що містить барабан з приєднаною та намотаною на нього в декілька шарів стрічкою, з виступами та западинами на протилежних торцях, стрічці роликами надано циліндричної форми, виступи одного торця заведені в западини іншого, який відрізняється тим, що в зазор поміж западиною та виступом вище рівня роликів введена клейка смуга, у виступ на його осі вмонтовані (завулканізовані) жорсткі тіла, у тіло стрічки концентрично западині вмонтовані (завулканізовані) дугоподібні пружні елементи, довжини жорстких тіл та дугоподібних пружних елементів менші за радіус барабана більше ніж у десять разів та перевищують відстань поміж суміжними жорсткими тілами та дугоподібними пружними елементами відповідно. 2 UA 70674 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
