Затискний патрон

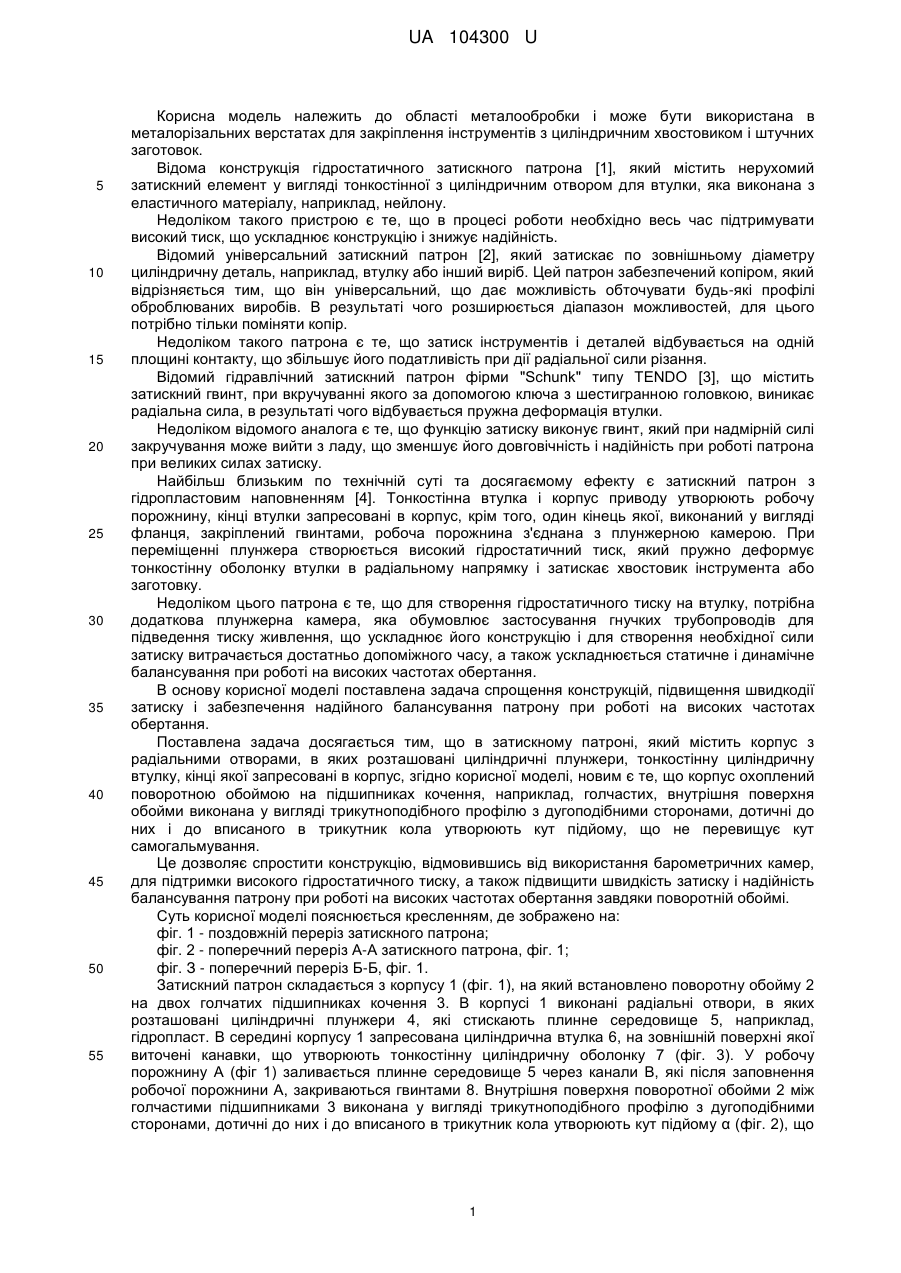

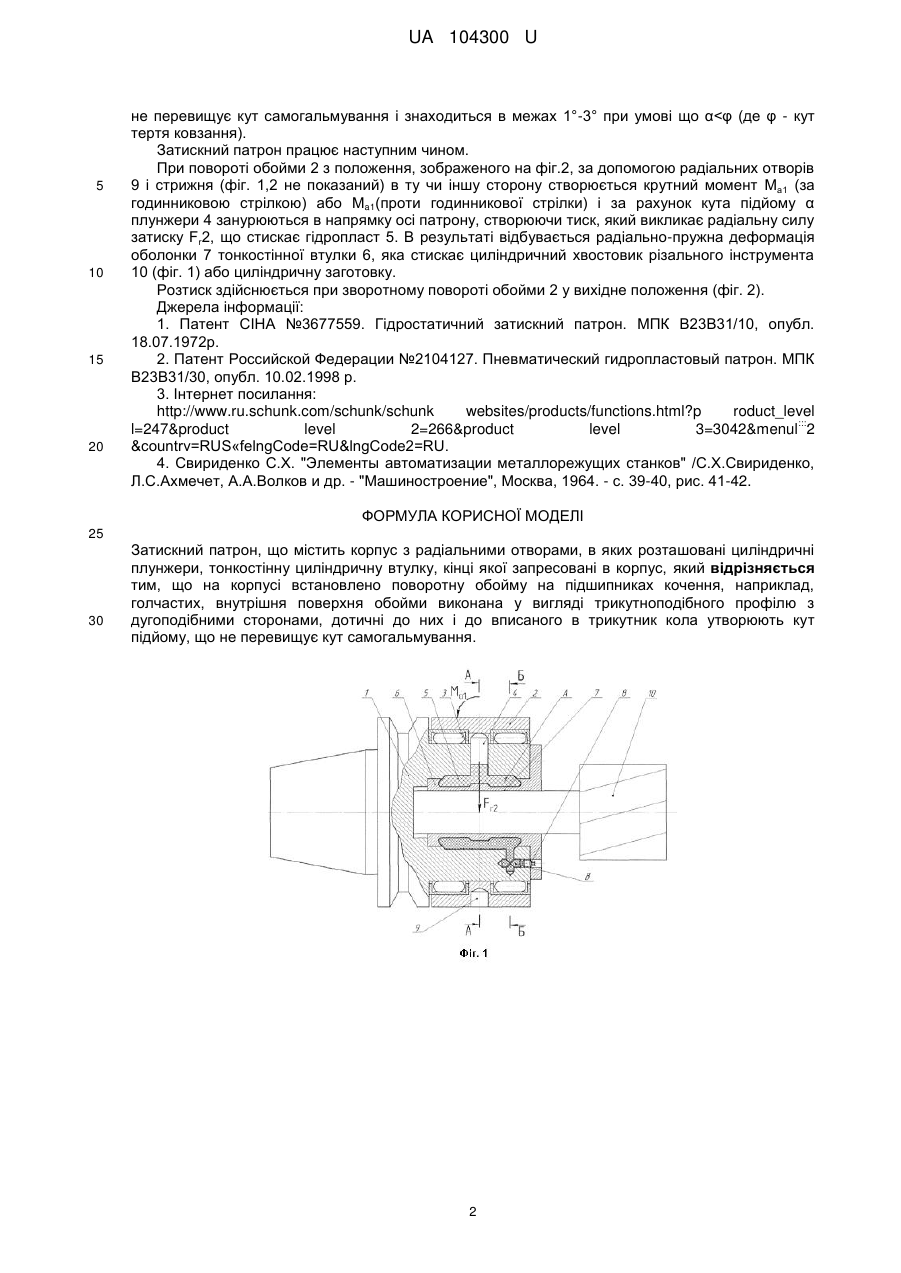

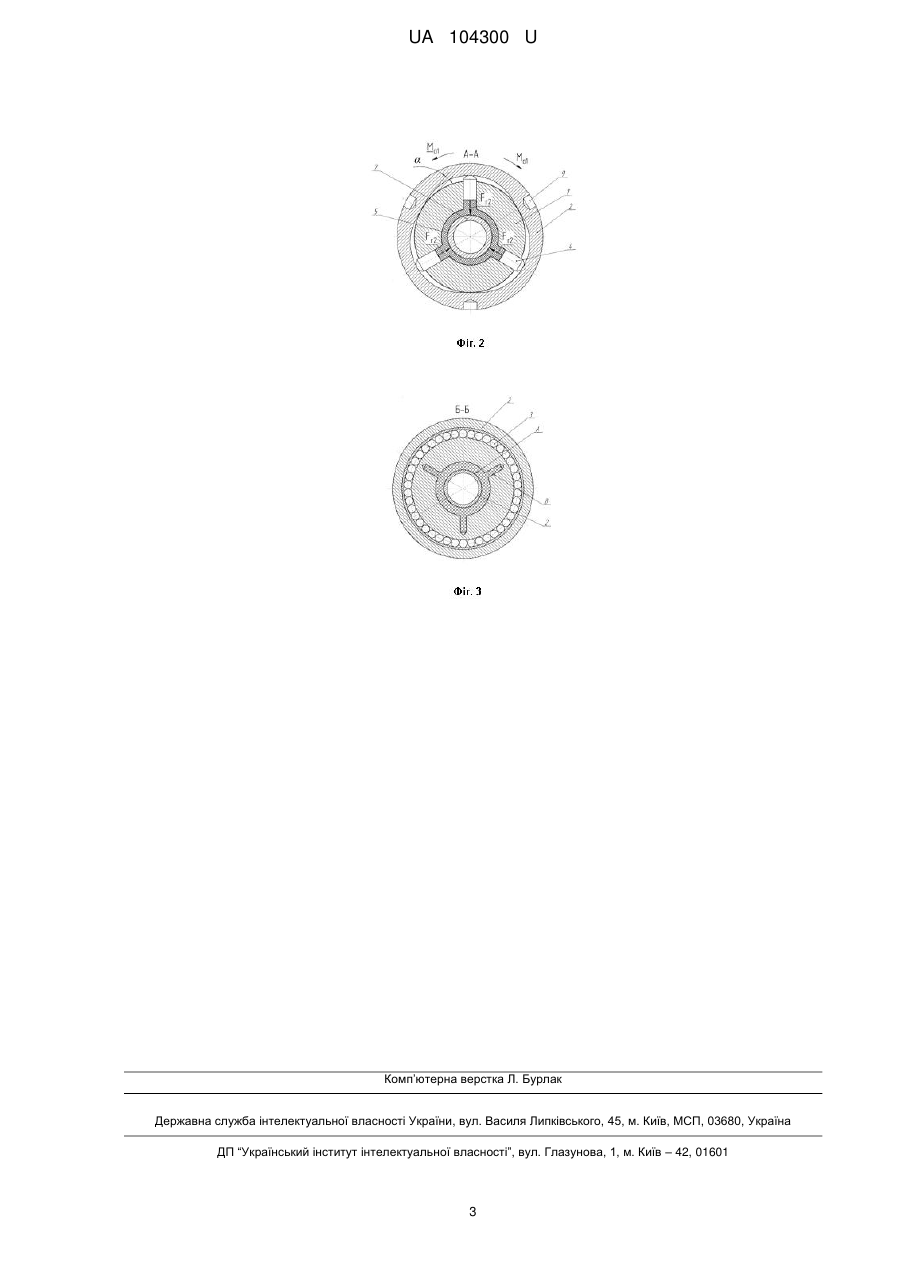

Реферат: Затискний патрон містить корпус з радіальними отворами, в яких розташовані циліндричні плунжери, тонкостінну циліндричну втулку, кінці якої запресовані в корпус. На корпусі встановлено поворотну обойму на підшипниках кочення, наприклад, голчастих, внутрішня поверхня обойми виконана у вигляді трикутноподібного профілю з дугоподібними сторонами. Дотичні до них і до вписаного в трикутник кола утворюють кут підйому, що не перевищує кут самогальмування. UA 104300 U (54) ЗАТИСКНИЙ ПАТРОН UA 104300 U UA 104300 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області металообробки і може бути використана в металорізальних верстатах для закріплення інструментів з циліндричним хвостовиком і штучних заготовок. Відома конструкція гідростатичного затискного патрона [1], який містить нерухомий затискний елемент у вигляді тонкостінної з циліндричним отвором для втулки, яка виконана з еластичного матеріалу, наприклад, нейлону. Недоліком такого пристрою є те, що в процесі роботи необхідно весь час підтримувати високий тиск, що ускладнює конструкцію і знижує надійність. Відомий універсальний затискний патрон [2], який затискає по зовнішньому діаметру циліндричну деталь, наприклад, втулку або інший виріб. Цей патрон забезпечений копіром, який відрізняється тим, що він універсальний, що дає можливість обточувати будь-які профілі оброблюваних виробів. В результаті чого розширюється діапазон можливостей, для цього потрібно тільки поміняти копір. Недоліком такого патрона є те, що затиск інструментів і деталей відбувається на одній площині контакту, що збільшує його податливість при дії радіальної сили різання. Відомий гідравлічний затискний патрон фірми "Schunk" типу TENDO [3], що містить затискний гвинт, при вкручуванні якого за допомогою ключа з шестигранною головкою, виникає радіальна сила, в результаті чого відбувається пружна деформація втулки. Недоліком відомого аналога є те, що функцію затиску виконує гвинт, який при надмірній силі закручування може вийти з ладу, що зменшує його довговічність і надійність при роботі патрона при великих силах затиску. Найбільш близьким по технічній суті та досягаємому ефекту є затискний патрон з гідропластовим наповненням [4]. Тонкостінна втулка і корпус приводу утворюють робочу порожнину, кінці втулки запресовані в корпус, крім того, один кінець якої, виконаний у вигляді фланця, закріплений гвинтами, робоча порожнина з'єднана з плунжерною камерою. При переміщенні плунжера створюється високий гідростатичний тиск, який пружно деформує тонкостінну оболонку втулки в радіальному напрямку і затискає хвостовик інструмента або заготовку. Недоліком цього патрона є те, що для створення гідростатичного тиску на втулку, потрібна додаткова плунжерна камера, яка обумовлює застосування гнучких трубопроводів для підведення тиску живлення, що ускладнює його конструкцію і для створення необхідної сили затиску витрачається достатньо допоміжного часу, а також ускладнюється статичне і динамічне балансування при роботі на високих частотах обертання. В основу корисної моделі поставлена задача спрощення конструкцій, підвищення швидкодії затиску і забезпечення надійного балансування патрону при роботі на високих частотах обертання. Поставлена задача досягається тим, що в затискному патроні, який містить корпус з радіальними отворами, в яких розташовані циліндричні плунжери, тонкостінну циліндричну втулку, кінці якої запресовані в корпус, згідно корисної моделі, новим є те, що корпус охоплений поворотною обоймою на підшипниках кочення, наприклад, голчастих, внутрішня поверхня обойми виконана у вигляді трикутноподібного профілю з дугоподібними сторонами, дотичні до них і до вписаного в трикутник кола утворюють кут підйому, що не перевищує кут самогальмування. Це дозволяє спростити конструкцію, відмовившись від використання барометричних камер, для підтримки високого гідростатичного тиску, а також підвищити швидкість затиску і надійність балансування патрону при роботі на високих частотах обертання завдяки поворотній обоймі. Суть корисної моделі пояснюється кресленням, де зображено на: фіг. 1 - поздовжній переріз затискного патрона; фіг. 2 - поперечний переріз А-А затискного патрона, фіг. 1; фіг. З - поперечний переріз Б-Б, фіг. 1. Затискний патрон складається з корпусу 1 (фіг. 1), на який встановлено поворотну обойму 2 на двох голчатих підшипниках кочення 3. В корпусі 1 виконані радіальні отвори, в яких розташовані циліндричні плунжери 4, які стискають плинне середовище 5,наприклад, гідропласт. В середині корпусу 1 запресована циліндрична втулка 6, на зовнішній поверхні якої виточені канавки, що утворюють тонкостінну циліндричну оболонку 7 (фіг. 3). У робочу порожнину А (фіг 1) заливається плинне середовище 5 через канали В, які після заповнення робочої порожнини А, закриваються гвинтами 8. Внутрішня поверхня поворотної обойми 2 між голчастими підшипниками 3 виконана у вигляді трикутноподібного профілю з дугоподібними сторонами, дотичні до них і до вписаного в трикутник кола утворюють кут підйому α (фіг. 2), що 1 UA 104300 U 5 10 15 20 не перевищує кут самогальмування і знаходиться в межах 1°-3° при умові що α
