Затискний патрон
Формула / Реферат
Затискний патрон, що містить корпус із розташованими в ньому попарно пружними кільцями, які центруються відносно корпусу і взаємодіють між собою по конічних поверхнях, підпірне кільце, зв'язане з приводним елементом затиску, який відрізняється тим, що конічні поверхні попарних пружних кілець мають різні кути нахилу до осі патрона із збільшенням від попереднього кільця патрона, а підпірне кільце зв'язане різьбою з приводним елементом затиску, виконаним у вигляді диференційної гайки, яка, в свою чергу, зв'язана другою різьбою із корпусом.
Текст

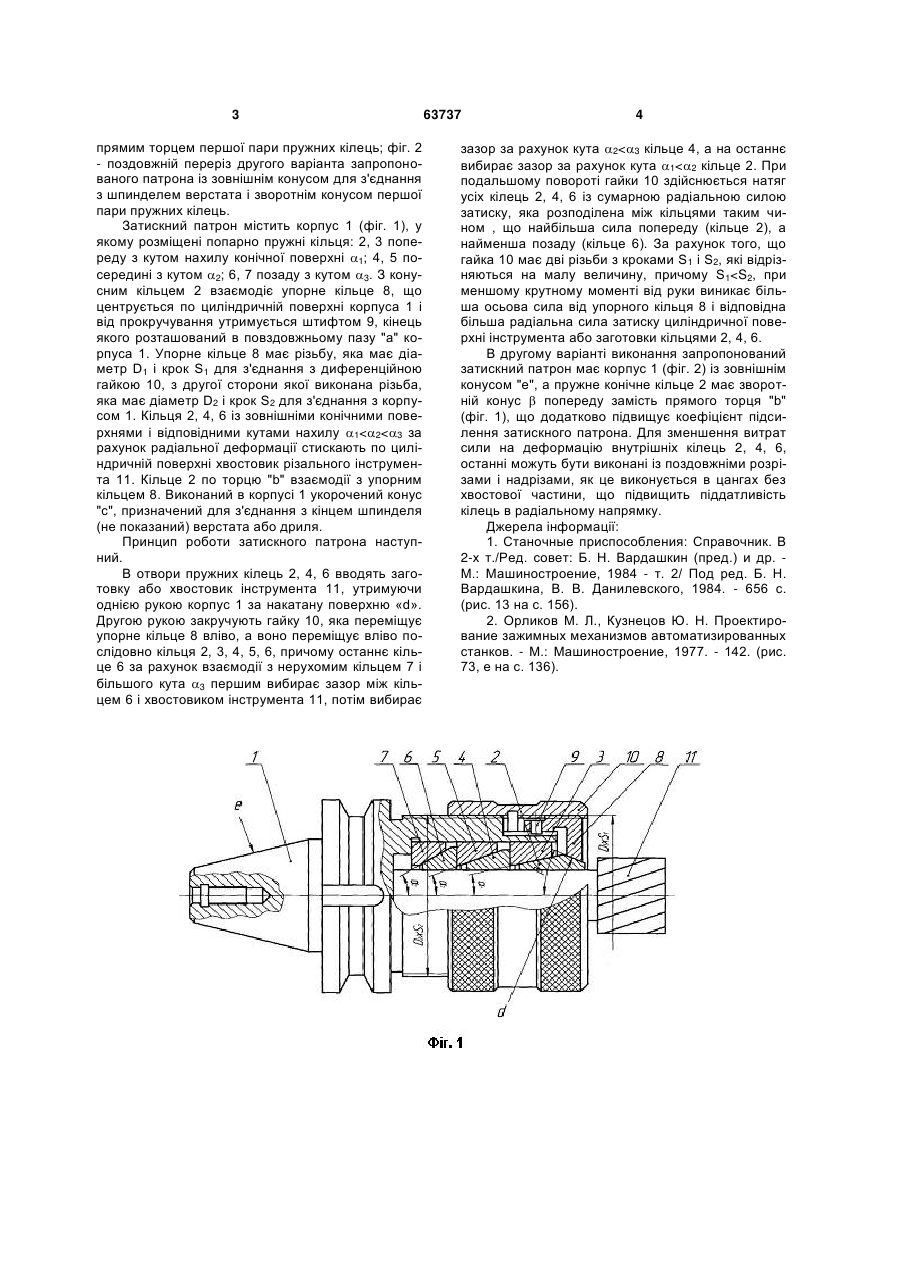

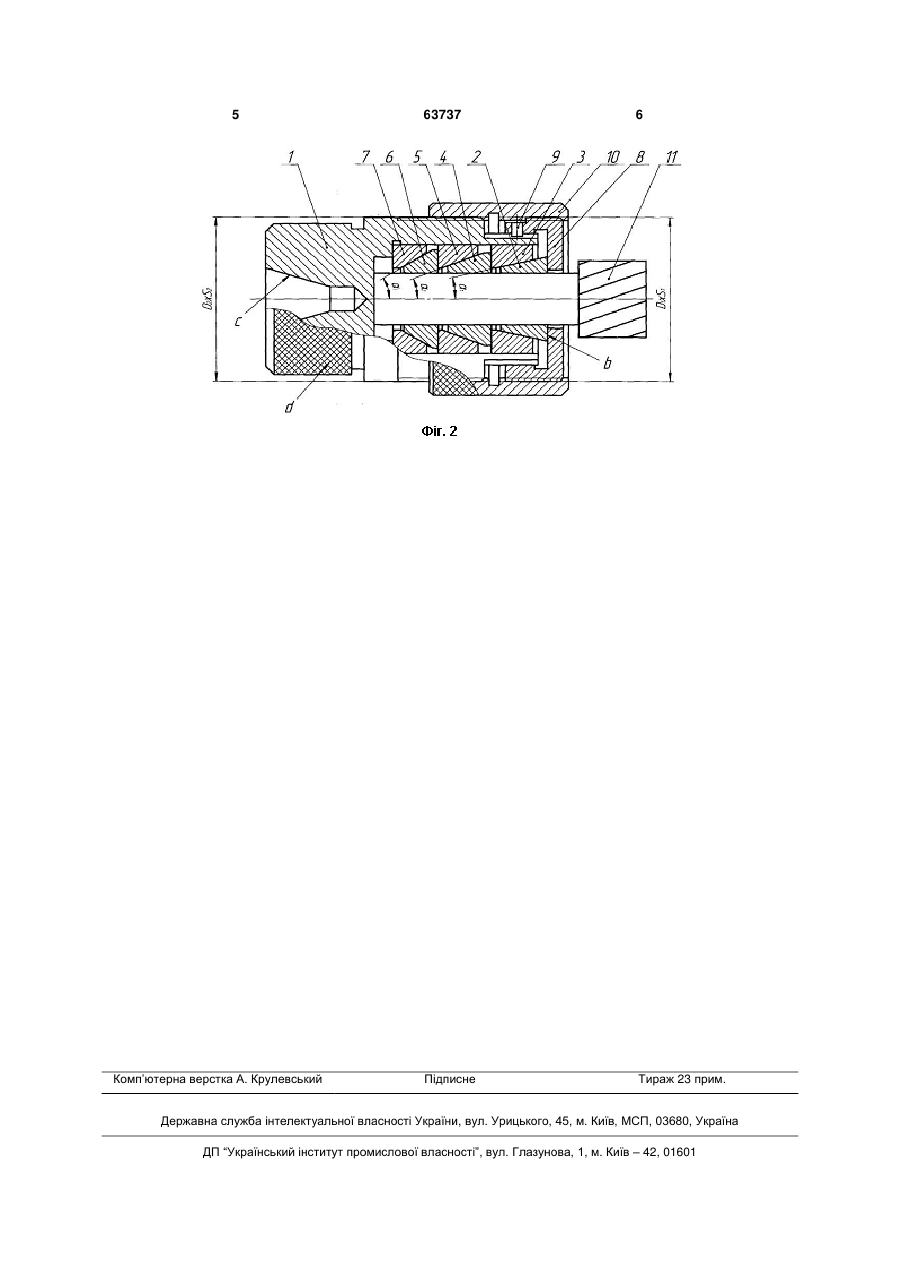

Затискний патрон, що містить корпус із розташованими в ньому попарно пружними кільцями, які центруються відносно корпусу і взаємодіють 3 прямим торцем першої пари пружних кілець; фіг. 2 - поздовжній переріз другого варіанта запропонованого патрона із зовнішнім конусом для з'єднання з шпинделем верстата і зворотнім конусом першої пари пружних кілець. Затискний патрон містить корпус 1 (фіг. 1), у якому розміщені попарно пружні кільця: 2, 3 попереду з кутом нахилу конічної поверхні 1; 4, 5 посередині з кутом 2; 6, 7 позаду з кутом 3. З конусним кільцем 2 взаємодіє упорне кільце 8, що центрується по циліндричній поверхні корпуса 1 і від прокручування утримується штифтом 9, кінець якого розташований в повздовжньому пазу "а" корпуса 1. Упорне кільце 8 має різьбу, яка має діаметр D1 і крок S1 для з'єднання з диференційною гайкою 10, з другої сторони якої виконана різьба, яка має діаметр D2 і крок S2 для з'єднання з корпусом 1. Кільця 2, 4, 6 із зовнішніми конічними поверхнями і відповідними кутами нахилу 1
ДивитисяДодаткова інформація
Назва патенту англійськоюClamping chuck
Автори англійськоюKuznietsov Yurii Mykolaiovych
Назва патенту російськоюЗажимной патрон
Автори російськоюКузнецов Юрий Николаевич
МПК / Мітки
МПК: B23B 31/02
