Ендопротез фаланги пальця кисті руки

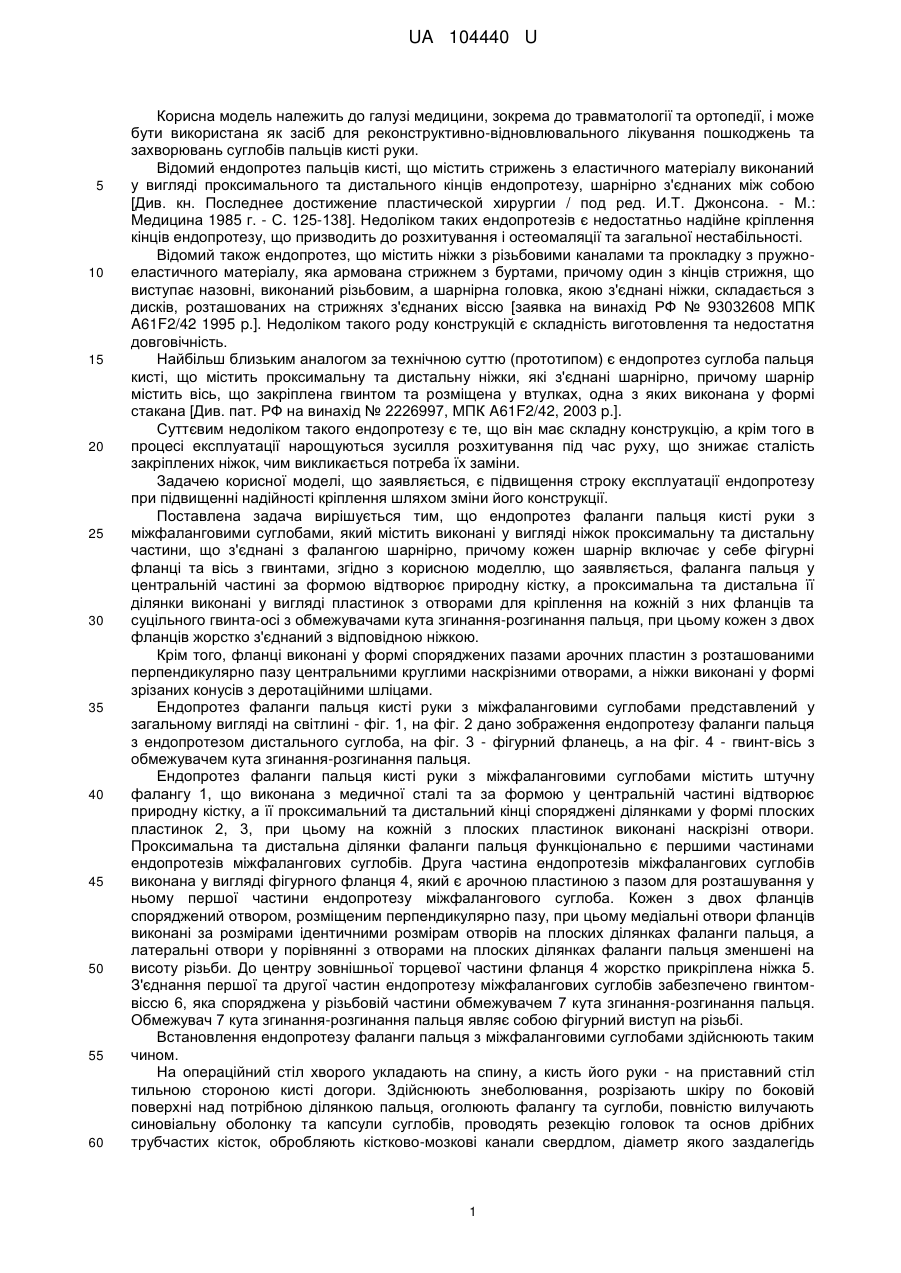

Реферат: Ендопротез фаланги пальця кисті руки з міжфаланговими суглобами містить виконані у вигляді ніжок проксимальну та дистальну частини, що з'єднані з фалангою шарнірно, причому кожен шарнір включає у себе фігурні фланці та вісь з гвинтами. Фаланга пальця у центральній частині за формою відтворює природну кістку, а проксимальна та дистальна її ділянки виконані у вигляді пластинок з отворами для кріплення на кожній з них фланців та суцільного гвинта-осі з обмежувачами кута згинання-розгинання пальця. Кожен з двох фланців жорстко з'єднаний з відповідною ніжкою. UA 104440 U (12) UA 104440 U UA 104440 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, зокрема до травматології та ортопедії, і може бути використана як засіб для реконструктивно-відновлювального лікування пошкоджень та захворювань суглобів пальців кисті руки. Відомий ендопротез пальців кисті, що містить стрижень з еластичного матеріалу виконаний у вигляді проксимального та дистального кінців ендопротезу, шарнірно з'єднаних між собою [Див. кн. Последнее достижение пластической хирургии / под ред. И.Т. Джонсона. - М.: Медицина 1985 г. - С. 125-138]. Недоліком таких ендопротезів є недостатньо надійне кріплення кінців ендопротезу, що призводить до розхитування і остеомаляції та загальної нестабільності. Відомий також ендопротез, що містить ніжки з різьбовими каналами та прокладку з пружноеластичного матеріалу, яка армована стрижнем з буртами, причому один з кінців стрижня, що виступає назовні, виконаний різьбовим, а шарнірна головка, якою з'єднані ніжки, складається з дисків, розташованих на стрижнях з'єднаних віссю [заявка на винахід РФ № 93032608 МПК A61F2/42 1995 p.]. Недоліком такого роду конструкцій є складність виготовлення та недостатня довговічність. Найбільш близьким аналогом за технічною суттю (прототипом) є ендопротез суглоба пальця кисті, що містить проксимальну та дистальну ніжки, які з'єднані шарнірно, причому шарнір містить вісь, що закріплена гвинтом та розміщена у втулках, одна з яких виконана у формі стакана [Див. пат. РФ на винахід № 2226997, МПК A61F2/42, 2003 p.]. Суттєвим недоліком такого ендопротезу є те, що він має складну конструкцію, а крім того в процесі експлуатації нарощуються зусилля розхитування під час руху, що знижає сталість закріплених ніжок, чим викликається потреба їх заміни. Задачею корисної моделі, що заявляється, є підвищення строку експлуатації ендопротезу при підвищенні надійності кріплення шляхом зміни його конструкції. Поставлена задача вирішується тим, що ендопротез фаланги пальця кисті руки з міжфаланговими суглобами, який містить виконані у вигляді ніжок проксимальну та дистальну частини, що з'єднані з фалангою шарнірно, причому кожен шарнір включає у себе фігурні фланці та вісь з гвинтами, згідно з корисною моделлю, що заявляється, фаланга пальця у центральній частині за формою відтворює природну кістку, а проксимальна та дистальна її ділянки виконані у вигляді пластинок з отворами для кріплення на кожній з них фланців та суцільного гвинта-осі з обмежувачами кута згинання-розгинання пальця, при цьому кожен з двох фланців жорстко з'єднаний з відповідною ніжкою. Крім того, фланці виконані у формі споряджених пазами арочних пластин з розташованими перпендикулярно пазу центральними круглими наскрізними отворами, а ніжки виконані у формі зрізаних конусів з деротаційними шліцами. Ендопротез фаланги пальця кисті руки з міжфаланговими суглобами представлений у загальному вигляді на світлині - фіг. 1, на фіг. 2 дано зображення ендопротезу фаланги пальця з ендопротезом дистального суглоба, на фіг. 3 - фігурний фланець, а на фіг. 4 - гвинт-вісь з обмежувачем кута згинання-розгинання пальця. Ендопротез фаланги пальця кисті руки з міжфаланговими суглобами містить штучну фалангу 1, що виконана з медичної сталі та за формою у центральній частині відтворює природну кістку, а її проксимальний та дистальний кінці споряджені ділянками у формі плоских пластинок 2, 3, при цьому на кожній з плоских пластинок виконані наскрізні отвори. Проксимальна та дистальна ділянки фаланги пальця функціонально є першими частинами ендопротезів міжфалангових суглобів. Друга частина ендопротезів міжфалангових суглобів виконана у вигляді фігурного фланця 4, який є арочною пластиною з пазом для розташування у ньому першої частини ендопротезу міжфалангового суглоба. Кожен з двох фланців споряджений отвором, розміщеним перпендикулярно пазу, при цьому медіальні отвори фланців виконані за розмірами ідентичними розмірам отворів на плоских ділянках фаланги пальця, а латеральні отвори у порівнянні з отворами на плоских ділянках фаланги пальця зменшені на висоту різьби. До центру зовнішньої торцевої частини фланця 4 жорстко прикріплена ніжка 5. З'єднання першої та другої частин ендопротезу міжфалангових суглобів забезпечено гвинтомвіссю 6, яка споряджена у різьбовій частини обмежувачем 7 кута згинання-розгинання пальця. Обмежувач 7 кута згинання-розгинання пальця являє собою фігурний виступ на різьбі. Встановлення ендопротезу фаланги пальця з міжфаланговими суглобами здійснюють таким чином. На операційний стіл хворого укладають на спину, а кисть його руки - на приставний стіл тильною стороною кисті догори. Здійснюють знеболювання, розрізають шкіру по боковій поверхні над потрібною ділянкою пальця, оголюють фалангу та суглоби, повністю вилучають синовіальну оболонку та капсули суглобів, проводять резекцію головок та основ дрібних трубчастих кісток, обробляють кістково-мозкові канали свердлом, діаметр якого заздалегідь 1 UA 104440 U 5 вибирають збільшеним у порівнянні з діаметром зовнішніх поверхонь ніжок 5. В оброблені канали вводять цемент і встановлюють ніжки 5. Фалангу 1 вставляють і фіксують гвинтами 6 з попередньо змонтованими ендопротезами міжфалангових суглобів. Переконуються у правильному розміщенні фаланги і на останнє вкривають ендопротез м'якими тканинами зшиваючи рану. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Ендопротез фаланги пальця кисті руки з міжфаланговими суглобами, який містить виконані у вигляді ніжок проксимальну та дистальну частини, що з'єднані з фалангою шарнірно, причому кожен шарнір включає у себе фігурні фланці та вісь з гвинтами, який відрізняється тим, що фаланга пальця у центральній частині за формою відтворює природну кістку, а проксимальна та дистальна її ділянки виконані у вигляді пластинок з отворами для кріплення на кожній з них фланців та суцільного гвинта-осі з обмежувачами кута згинання-розгинання пальця, при цьому кожен з двох фланців жорстко з'єднаний з відповідною ніжкою. 2. Ендопротез фаланги пальця кисті руки з міжфаланговими суглобами за п. 1, який відрізняється тим, що фланці виконані у формі споряджених пазами арочних пластин з розташованими перпендикулярно пазу центральними круглими наскрізними отворами, а ніжки виконані у формі зрізаних конусів з деротаційними шліцами. 2 UA 104440 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
