Пристрій для кімнатного обліку спожитого тепла у багатоповерховому будинку з вертикальним розведенням труб

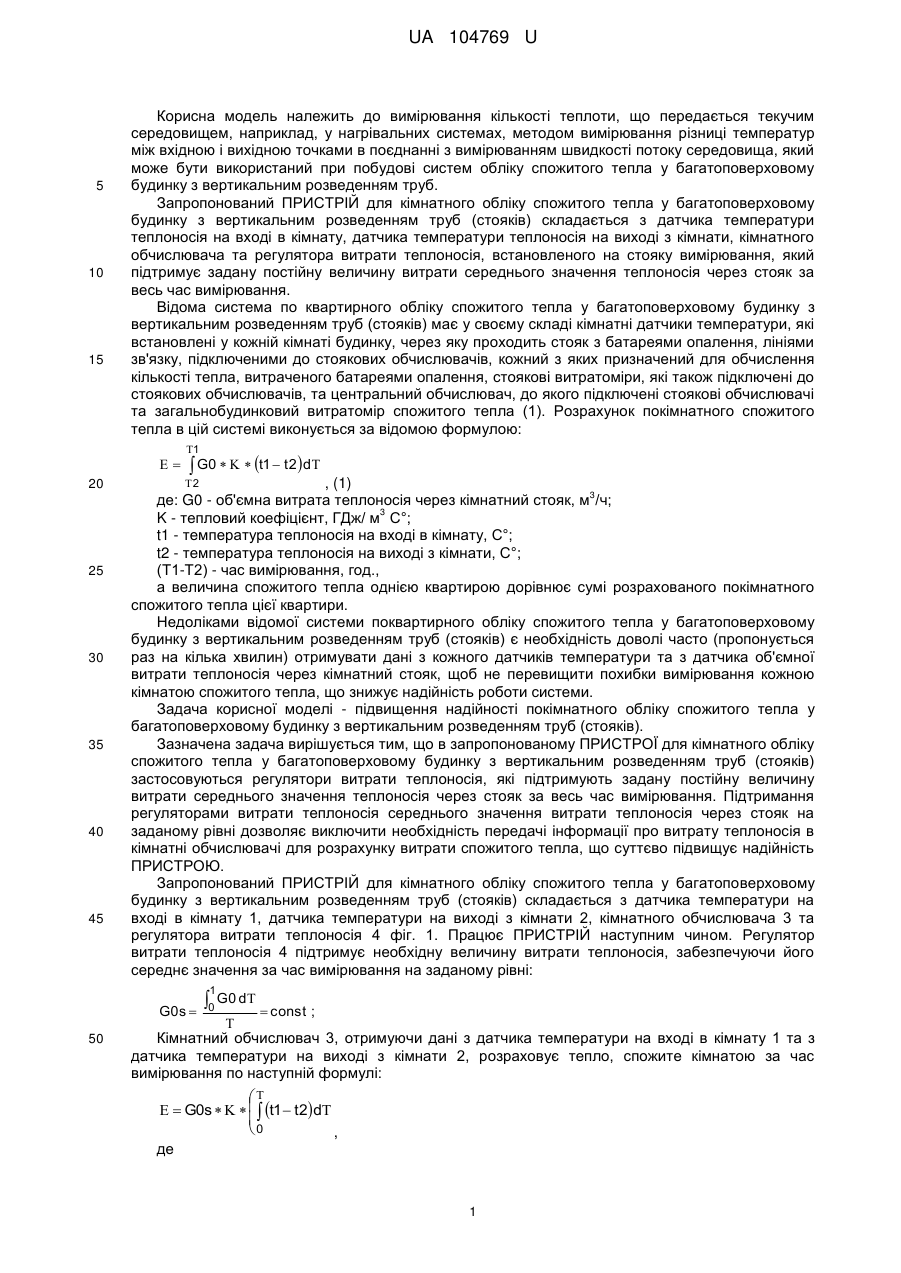

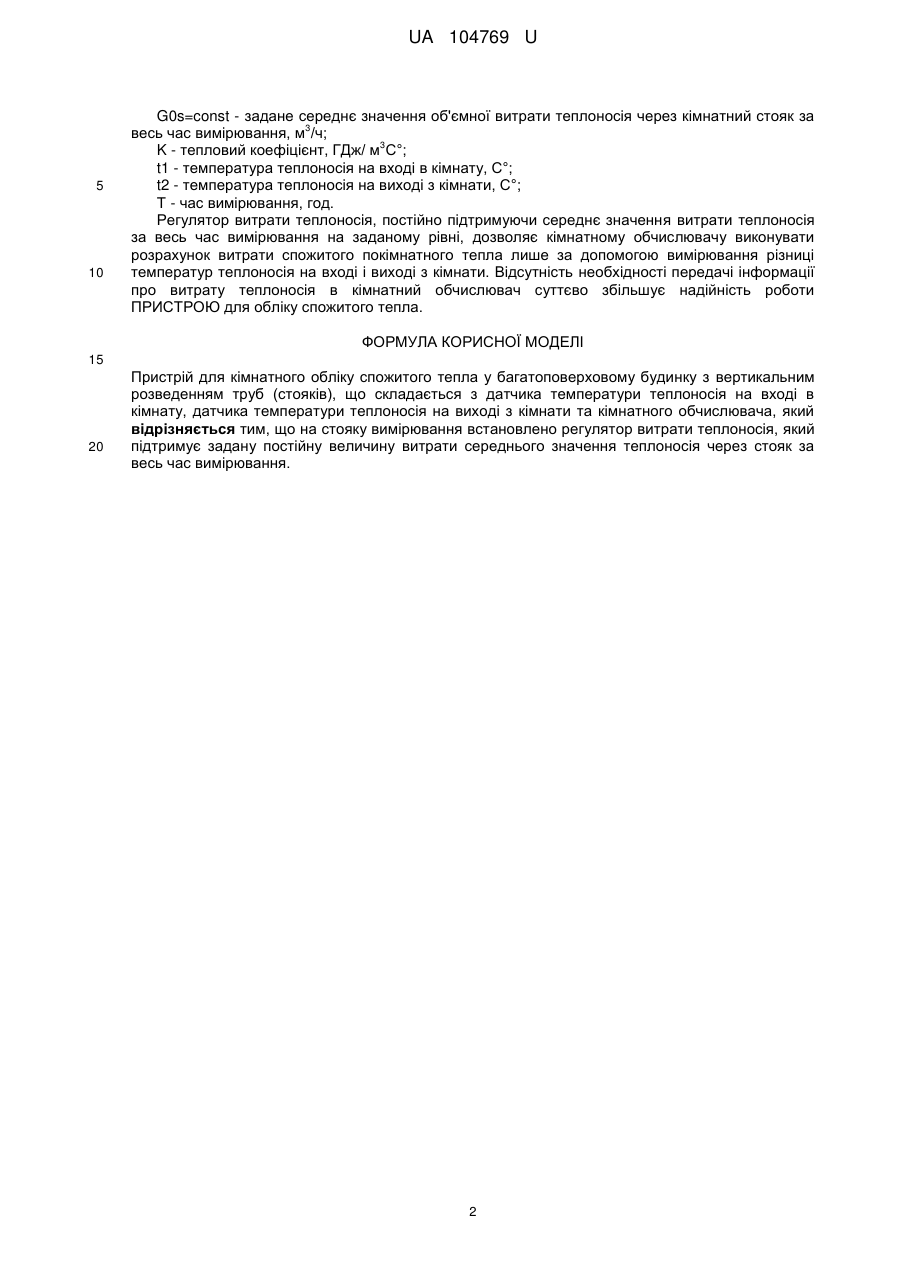

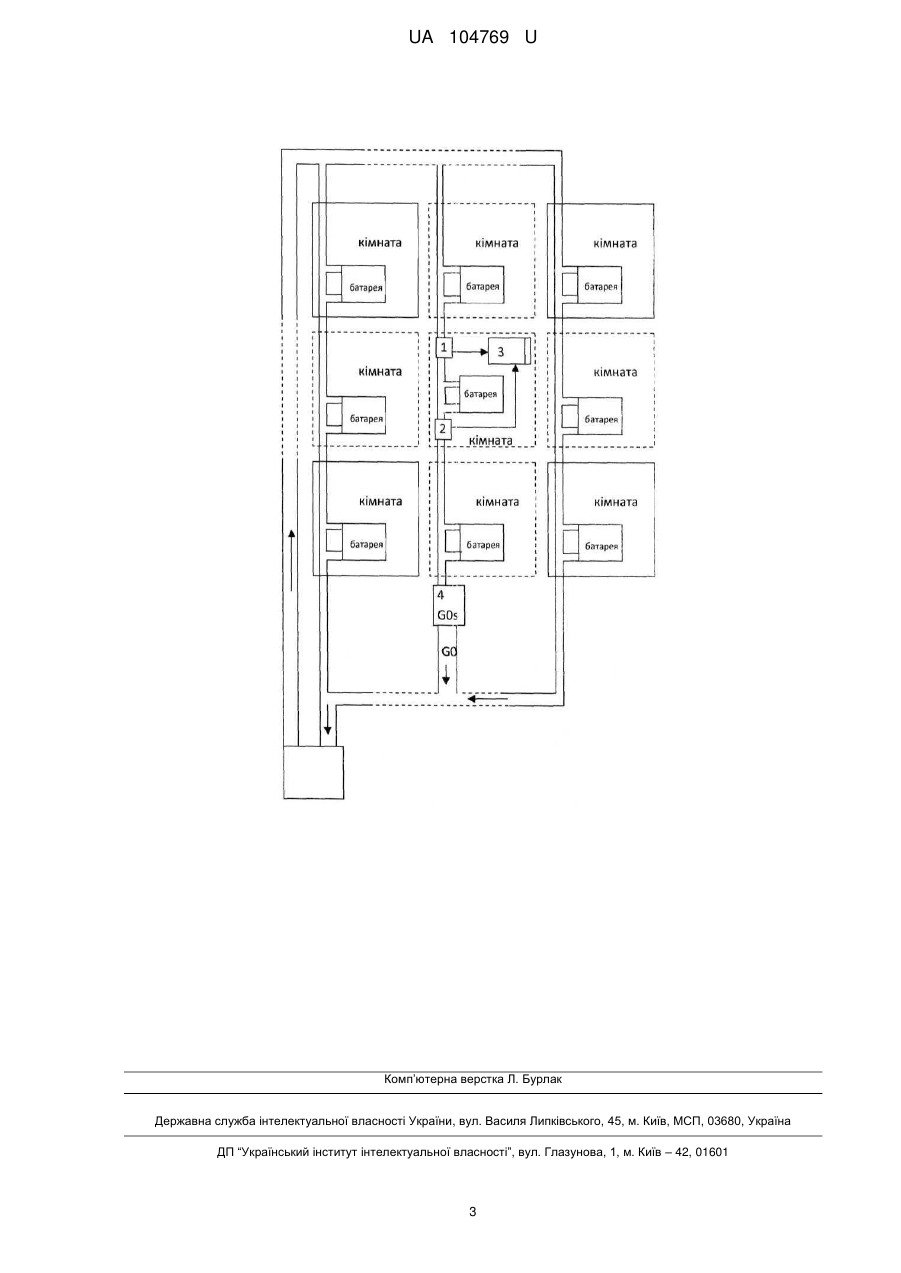

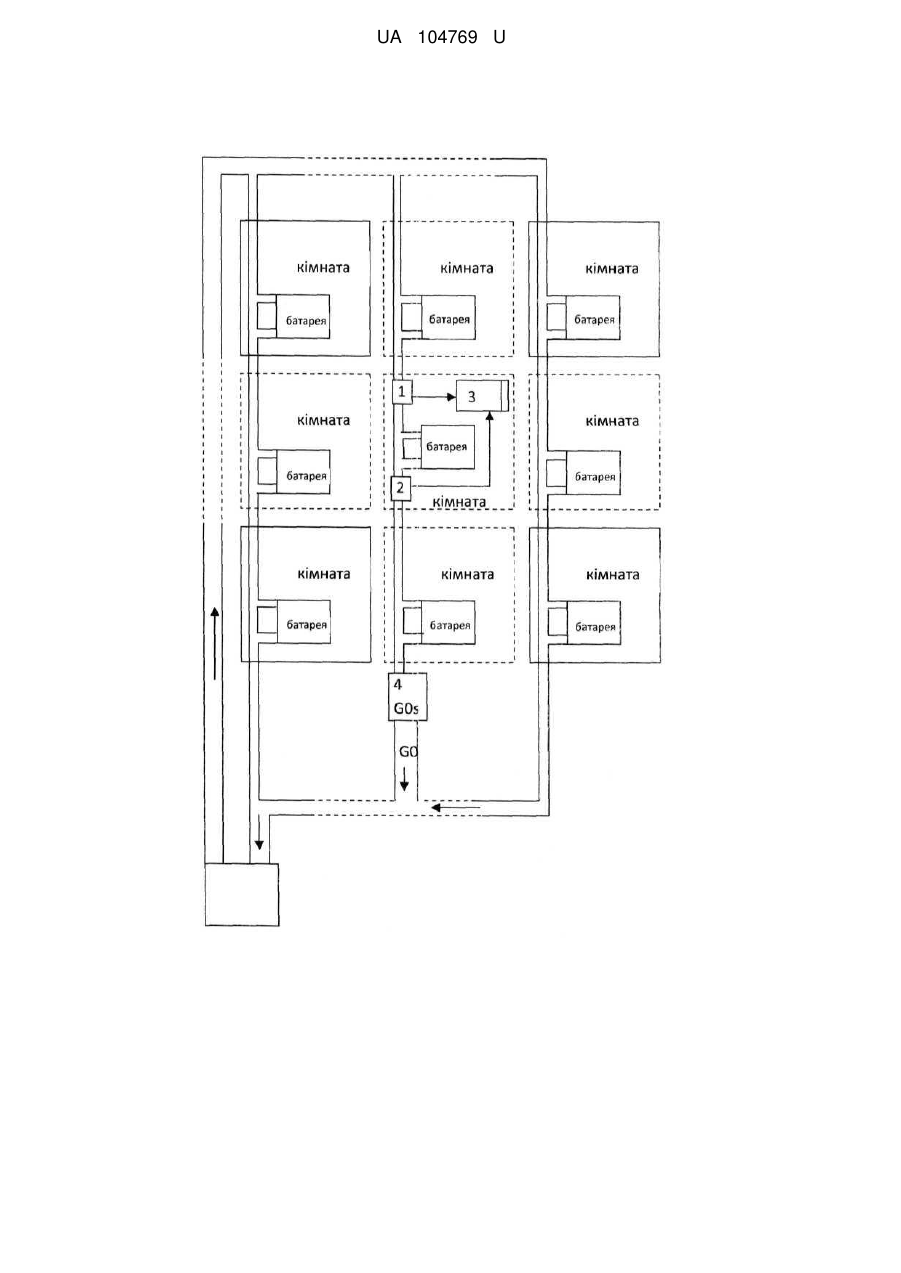

Реферат: Система по квартирного обліку спожитого тепла у багатоповерховому будинку з вертикальним розведенням труб (стояків) має у своєму складі кімнатні датчики температури, які встановлені у кожній кімнаті будинку, через яку проходить стояк з батареями опалення, лініями зв'язку, підключеними до стоякових обчислювачів, кожний з яких призначений для обчислення кількості тепла, витраченого батареями опалення, стоякові витратоміри, які також підключені до стоякових обчислювачів, та центральний обчислювач, до якого підключені стоякові обчислювачі та загальнобудинковий витратомір спожитого тепла. UA 104769 U (54) ПРИСТРІЙ ДЛЯ КІМНАТНОГО ОБЛІКУ СПОЖИТОГО ТЕПЛА У БАГАТОПОВЕРХОВОМУ БУДИНКУ З ВЕРТИКАЛЬНИМ РОЗВЕДЕННЯМ ТРУБ UA 104769 U UA 104769 U 5 10 15 Корисна модель належить до вимірювання кількості теплоти, що передається текучим середовищем, наприклад, у нагрівальних системах, методом вимірювання різниці температур між вхідною і вихідною точками в поєднанні з вимірюванням швидкості потоку середовища, який може бути використаний при побудові систем обліку спожитого тепла у багатоповерховому будинку з вертикальним розведенням труб. Запропонований ПРИСТРІЙ для кімнатного обліку спожитого тепла у багатоповерховому будинку з вертикальним розведенням труб (стояків) складається з датчика температури теплоносія на вході в кімнату, датчика температури теплоносія на виході з кімнати, кімнатного обчислювача та регулятора витрати теплоносія, встановленого на стояку вимірювання, який підтримує задану постійну величину витрати середнього значення теплоносія через стояк за весь час вимірювання. Відома система по квартирного обліку спожитого тепла у багатоповерховому будинку з вертикальним розведенням труб (стояків) має у своєму складі кімнатні датчики температури, які встановлені у кожній кімнаті будинку, через яку проходить стояк з батареями опалення, лініями зв'язку, підключеними до стоякових обчислювачів, кожний з яких призначений для обчислення кількості тепла, витраченого батареями опалення, стоякові витратоміри, які також підключені до стоякових обчислювачів, та центральний обчислювач, до якого підключені стоякові обчислювачі та загальнобудинковий витратомір спожитого тепла (1). Розрахунок покімнатного спожитого тепла в цій системі виконується за відомою формулою:  20 25 30 35 40 45 1  G0    t1  t2 d 2 , (1) 3 де: G0 - об'ємна витрата теплоносія через кімнатний стояк, м /ч; 3 K - тепловий коефіцієнт, ГДж/ м С°; t1 - температура теплоносія на вході в кімнату, С°; t2 - температура теплоносія на виході з кімнати, С°; (Т1-Т2) - час вимірювання, год., а величина спожитого тепла однією квартирою дорівнює сумі розрахованого покімнатного спожитого тепла цієї квартири. Недоліками відомої системи поквартирного обліку спожитого тепла у багатоповерховому будинку з вертикальним розведенням труб (стояків) є необхідність доволі часто (пропонується раз на кілька хвилин) отримувати дані з кожного датчиків температури та з датчика об'ємної витрати теплоносія через кімнатний стояк, щоб не перевищити похибки вимірювання кожною кімнатою спожитого тепла, що знижує надійність роботи системи. Задача корисної моделі - підвищення надійності покімнатного обліку спожитого тепла у багатоповерховому будинку з вертикальним розведенням труб (стояків). Зазначена задача вирішується тим, що в запропонованому ПРИСТРОЇ для кімнатного обліку спожитого тепла у багатоповерховому будинку з вертикальним розведенням труб (стояків) застосовуються регулятори витрати теплоносія, які підтримують задану постійну величину витрати середнього значення теплоносія через стояк за весь час вимірювання. Підтримання регуляторами витрати теплоносія середнього значення витрати теплоносія через стояк на заданому рівні дозволяє виключити необхідність передачі інформації про витрату теплоносія в кімнатні обчислювачі для розрахунку витрати спожитого тепла, що суттєво підвищує надійність ПРИСТРОЮ. Запропонований ПРИСТРІЙ для кімнатного обліку спожитого тепла у багатоповерховому будинку з вертикальним розведенням труб (стояків) складається з датчика температури на вході в кімнату 1, датчика температури на виході з кімнати 2, кімнатного обчислювача 3 та регулятора витрати теплоносія 4 фіг. 1. Працює ПРИСТРІЙ наступним чином. Регулятор витрати теплоносія 4 підтримує необхідну величину витрати теплоносія, забезпечуючи його середнє значення за час вимірювання на заданому рівні: 1 G0s  50 0 G0 d  const ;  Кімнатний обчислювач 3, отримуючи дані з датчика температури на вході в кімнату 1 та з датчика температури на виході з кімнати 2, розраховує тепло, спожите кімнатою за час вимірювання по наступній формулі:    G0s      t1  t2 d  0 , де 1 UA 104769 U 5 10 G0s=const - задане середнє значення об'ємної витрати теплоносія через кімнатний стояк за 3 весь час вимірювання, м /ч; 3 K - тепловий коефіцієнт, ГДж/ м С°; t1 - температура теплоносія на вході в кімнату, С°; t2 - температура теплоносія на виході з кімнати, С°; Τ - час вимірювання, год. Регулятор витрати теплоносія, постійно підтримуючи середнє значення витрати теплоносія за весь час вимірювання на заданому рівні, дозволяє кімнатному обчислювачу виконувати розрахунок витрати спожитого покімнатного тепла лише за допомогою вимірювання різниці температур теплоносія на вході і виході з кімнати. Відсутність необхідності передачі інформації про витрату теплоносія в кімнатний обчислювач суттєво збільшує надійність роботи ПРИСТРОЮ для обліку спожитого тепла. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Пристрій для кімнатного обліку спожитого тепла у багатоповерховому будинку з вертикальним розведенням труб (стояків), що складається з датчика температури теплоносія на вході в кімнату, датчика температури теплоносія на виході з кімнати та кімнатного обчислювача, який відрізняється тим, що на стояку вимірювання встановлено регулятор витрати теплоносія, який підтримує задану постійну величину витрати середнього значення теплоносія через стояк за весь час вимірювання. 2 UA 104769 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
