Пневматичний сепаратор

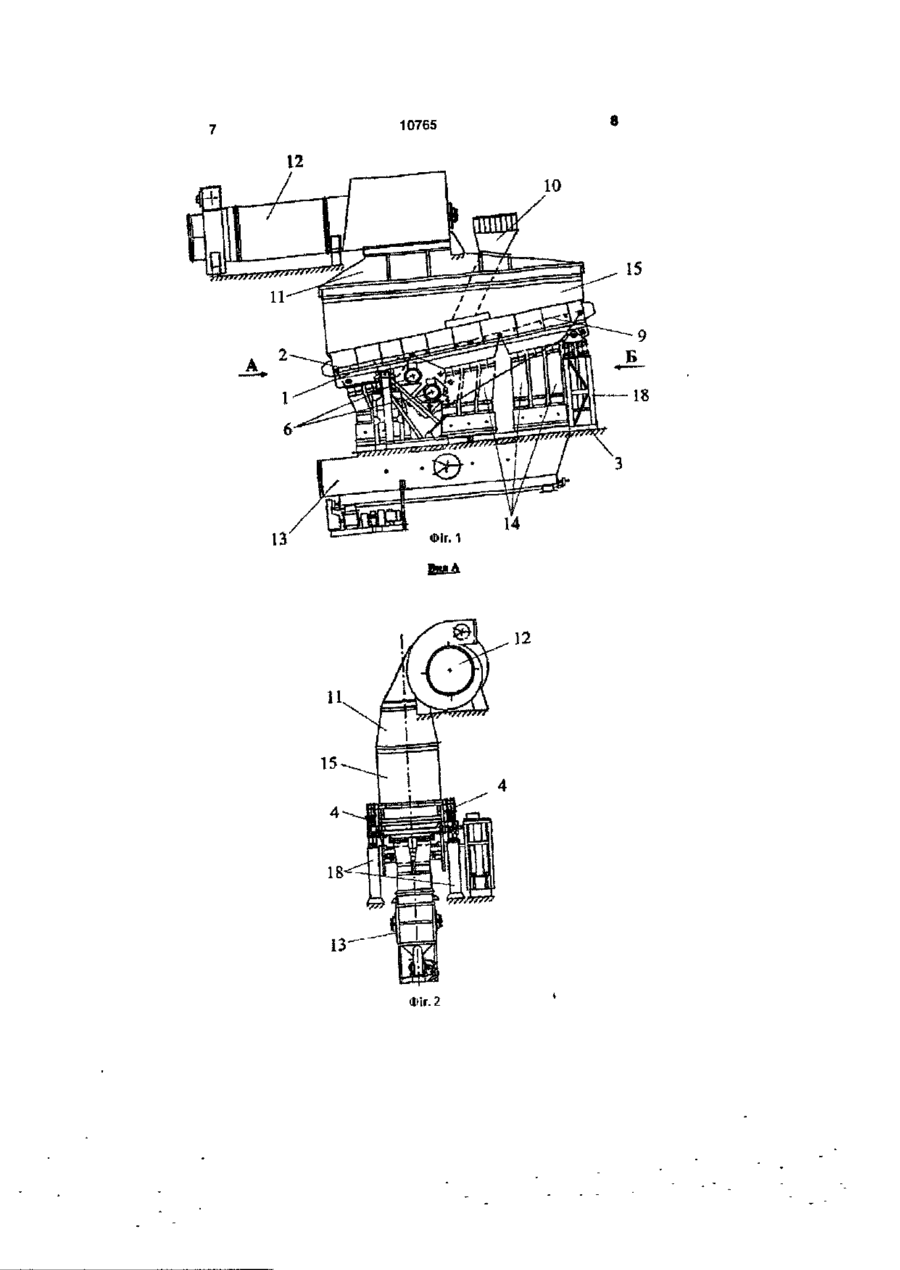

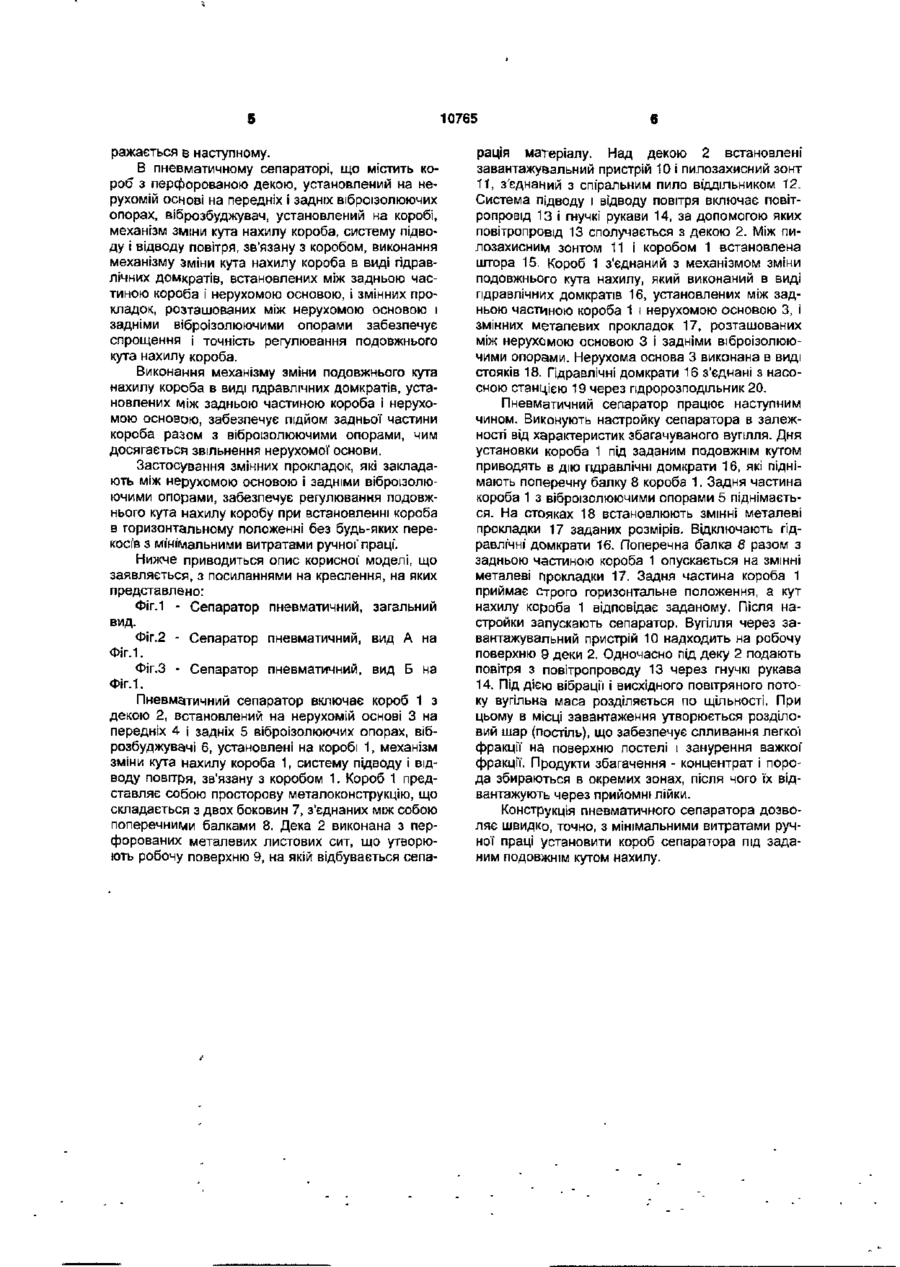

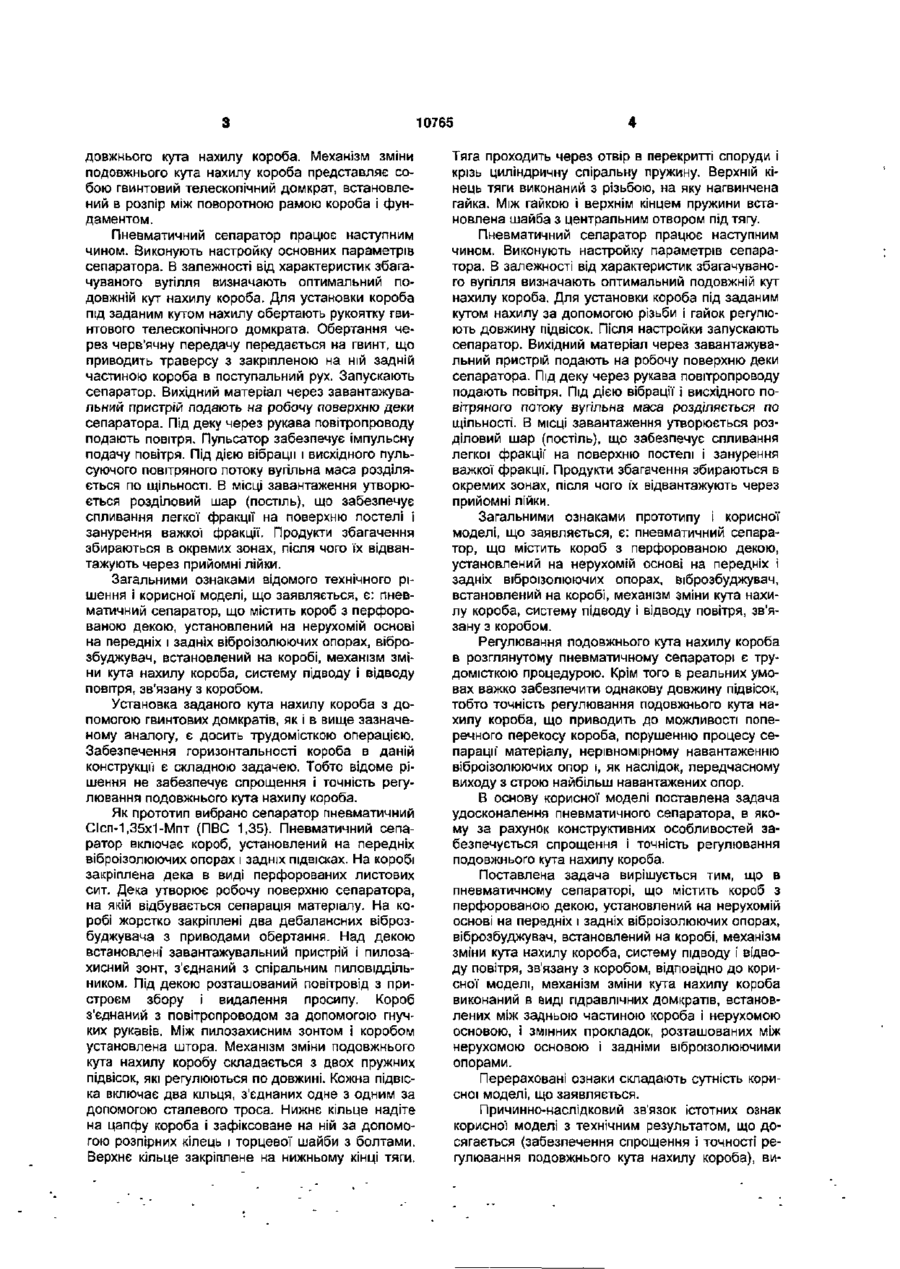

Пневматичний сепаратор, що містить короб з перфорованою декою, установлений на нерухомій основі на передніх і задніх віброізолюючих опорах, віброзбуджувач, встановлений на коробі, механізм зміни кута нахилу короба, систему підводу і відводу повітря, зв'язану з коробом, який відрізняється тим, що механізм зміни кута нахилу короба виконаний у вигляді гідравлічних домкратів, встановлених між задньою частиною короба і нерухомою основою, і змінних прокладок, розташованих між нерухомою основою і задніми віброізолюючими опорами. Корисна модель відноситься до збагачення корисних копалин, зокрема крупних і середніх класів легкозбагачуваного вугілля в повітряному середовищі. Одним з основних параметрів, які впливають на продуктивність пневматичних сепараторів і ефективність збагачення вугілля, є подовжній кут нахилу короба сепаратора. Конструкції пневматичних сепараторів передбачають можливість регулювання подовжнього кута нахилу короба від 4° до 15° в залежності від вихідних характеристик вугілля. При цьому основною проблемою установки короба під заданим кутом нахилу є забезпечення надійності і точності установки кута нахилу при зниженні трудомісткості регулювання. на робочу поверхню деки. Під дією вібрації і висхідного повітряного потоку вугільна маса розділяється по щільності. При цьому в місці завантаження утворюється розділовий шар (постіль), який забезпечує спливання легкої фракції на поверхню постелі і занурення важкої фракції. Активатор, який здійснює від приводу зворотно-поступальний рух, діє на шар матеріалу, утворений легкою фракцією, поліпшуючи процес сепарації І розвантаження легкої фракції'. Продукти збагачення відводяться через відповідні приймальні лійки. Загальними ознаками відомого технічного рішення і корисної моделі, що заявляється, є: пневматичний сепаратор, що містить короб з перфорованою декою, установлений на нерухомій основі на передніх і задніх віброізолюючих опорах, віброзбуджувач, встановлений на коробі, механізм зміни кута нахилу короба, систему підводу і відводу повітря, зв'язану з коробом. Установка задньої частини короба на задану висоту гвинтовими механізмами, установленими над задніми опорами короба, є досить трудомісткою операцією. При цьому складною задачею є також забезпечення горизонтальності короба. Таким чином, відоме технічне рішення не забезпечує спрощення і точність регулювання подовжнього кута нахилу короба. Відомий також пневматичний сепаратор СП112 [Каталог "Оборудование и аппаратура для обогатительных фабрик", Цниэиуголь, Москва, 1989, с.53-55], що включає короб з перфорованою декою, завантажувальний пристрій, витяжний зонт і активатор, що розміщені над декою, повітропровід з пульсатором, установлені під декою, привод коливань, зв'язаний з декою, механізм зміни по Відомий пневматичний сепаратор [авторське свідоцтво СРСР №1710146, В07В 4/08, 13/08, пріоритет від 07.03.90], що включає короб з перфорованою декою, завантажувальний пристрій, витяжний зонт і активатор, що розміщені над декою, повітропровід, установлений під декою, привод коливань, зв'язаний з декою, механізм зміни подовжнього кута нахилу короба. Механізм зміни подовжнього кута нахилу короба виконаний в виді опорних кареток, установлених на кожній з опор короба з можливістю переміщення уздовж цих опор за допомогою гвинтового механізму. Пневматичний сепаратор працює наступним чином. В залежності від характеристик збагачуваного вугілля визначають оптимальний подовжній кут нахилу короба. Для установки короба під заданим кутом регулюють положення задньої частини короба відносно опор шляхом обертання рукоятки гвинтового механізму. Запускають сепаратор. Вугілля через завантажувальний пристрій поступає ю ю < D 10765 довжнього кута нахилу короба. Механізм зміни подовжнього кута нахилу короба представляє собою гвинтовий телескопічний домкрат, встановлений в розпір між поворотною рамою короба і фундаментом. Пневматичний сепаратор працює наступним чином. Виконують настройку основних параметрів сепаратора. В залежності від характеристик збагачуваного вугілля визначають оптимальний подовжній кут нахилу короба. Для установки короба під заданим кутом нахилу обертають рукоятку гвинтового телескопічного домкрата. Обертання через черв'ячну передачу передається на гвинт, що приводить траверсу з закріпленою на ній задній частиною короба в поступальний рух. Запускають сепаратор. Вихідний матеріал через завантажувальний пристрій подають на робочу поверхню деки сепаратора. Під деку через рукава повітропроводу подають повітря. Пульсатор забезпечує імпульсну подачу повітря. Під дією вібрації і висхідного пульсуючого повітряного потоку вугільна маса розділяється по щільності. В місці завантаження утворюється розділовий шар (постіль), що забезпечує спливання легкої фракції на поверхню постелі і занурення важкої фракції. Продукти збагачення збираються в окремих зонах, після чого їх відвантажують через прийомні лійки. Загальними ознаками відомого технічного рішення і корисної моделі, що заявляється, є: пневматичний сепаратор, що містить короб з перфорованою декою, установлений на нерухомій основі на передніх і задніх віброізолюючих опорах, віброзбуджувач, встановлений на коробі, механізм зміни кута нахилу короба, систему підводу і відводу повітря, зв'язану з коробом. Установка заданого кута нахилу короба з допомогою гвинтових домкратів, як і в вище зазначеному аналогу, є досить трудомісткою операцією. Забезпечення горизонтальності короба в даній конструкції є складною задачею. Тобто відоме рішення не забезпечує спрощення і точність регулювання подовжнього кута нахилу короба. Як прототип вибрано сепаратор пневматичний СІсп-1,35х1-Мпт (ПВС 1,35). Пневматичний сепаратор включає короб, установлений на передніх віброізолюючих опорах і задніх підвісках. На коробі закріплена дека в виді перфорованих листових сит. Дека утворює робочу поверхню сепаратора, на якій відбувається сепарація матеріалу. На коробі жорстко закріплені два дебалансних віброзбуджувача з приводами обертання. Над декою встановлені завантажувальний пристрій і пилозахисний зонт, з'єднаний з спіральним пиловіддільником. Під декою розташований повітровід з пристроєм збору і видалення просипу. Короб з'єднаний з повітропроводом за допомогою гнучких рукавів. Між пипозахисним зонтом і коробом установлена штора. Механізм зміни подовжнього кута нахилу коробу складається з двох пружних підвісок, які регулюються по довжині. Кожна підвіска включає два кільця, з'єднаних одне з одним за допомогою сталевого троса. Нижнє кільце надіте на цапфу короба і зафіксоване на ній за допомогою розпірних кілець і торцевої шайби з болтами. Верхнє кільце закріплене на нижньому кінці тяги. Тяга проходить через отвір в перекритті споруди і крізь циліндричну спіральну пружину. Верхній кінець тяги виконаний з різьбою, на яку нагвинчена гайка. Між гайкою і верхнім кінцем пружини встановлена шайба з центральним отвором під тягу. Пневматичний сепаратор працює наступним чином. Виконують настройку параметрів сепаратора. В залежності від характеристик збагачуваного вугілля визначають оптимальний подовжній кут нахилу короба. Для установки короба під заданим кутом нахилу за допомогою різьби і гайок регулюють довжину підвісок. Після настройки запускають сепаратор. Вихідний матеріал через завантажувальний пристрій подають на робочу поверхню деки сепаратора. Під деку через рукава повітропроводу подають повітря. Під дією вібрації і висхідного повітряного потоку вугільна маса розділяється по щільності. В місці завантаження утворюється розділовий шар (постіль), що забезпечує спливання легкої фракції на поверхню постелі і занурення важкої фракції. Продукти збагачення збираються в окремих зонах, після чого їх відвантажують через прийомні лійки. Загальними ознаками прототипу і корисної моделі, що заявляється, є: пневматичний сепаратор, що містить короб з перфорованою декою, установлений на нерухомій основі на передніх і задніх віброізолюючих опорах, віброзбуджувач, встановлений на коробі, механізм зміни кута нахилу короба, систему підводу і відводу повітря, зв'язану з коробом. Регулювання подовжнього кута нахилу короба в розглянутому пневматичному сепараторі є трудомісткою процедурою. Крім того в реальних умовах важко забезпечити однакову довжину підвісок, тобто точність регулювання подовжнього кута нахилу короба, що приводить до можливості поперечного перекосу короба, порушенню процесу сепарації' матеріалу, нерівномірному навантаженню віброізолюючих опор і, як наслідок, передчасному виходу з строю найбільш навантажених опор. В основу корисної моделі поставлена задача удосконалення пневматичного сепаратора, в якому за рахунок конструктивних особливостей забезпечується спрощення і точність регулювання подовжнього кута нахилу короба. Поставлена задача вирішується тим, що в пневматичному сепараторі, що містить короб з перфорованою декою, установлений на нерухомій основі на передніх і задніх віброізолюючих опорах, віброзбуджувач, встановлений на коробі, механізм зміни кута нахилу короба, систему підводу і відводу повітря, зв'язану з коробом, відповідно до корисної моделі, механізм зміни кута нахилу короба виконаний в виді гідравлічних домкратів, встановлених між задньою частиною короба і нерухомою основою, і змінних прокладок, розташованих між нерухомою основою і задніми віброізолюючими опорами. Перераховані ознаки складають сутність корисної моделі, що заявляється. Причинно-наслідковий зв'язок істотних ознак корисної моделі з технічним результатом, що досягається (забезпечення спрощення і точності регулювання подовжнього кута нахилу короба), ви 5 ражається в наступному. В пневматичному сепараторі, що містить короб з перфорованою декою, установлений на нерухомій основі на передніх і задніх віброізолюючих опорах, віброзбуджувач, установлений на коробі, механізм зміни кута нахилу короба, систему підводу І відводу повітря, зв'язану з коробом, виконання механізму зміни кута нахилу короба в виді гідравлічних домкратів, встановлених між задньою частиною короба і нерухомою основою, і змінних прокладок, розташованих між нерухомою основою і задніми віброізолюючими опорами забезпечує спрощення і точність регулювання подовжнього кута нахилу короба. Виконання механізму зміни подовжнього кута нахилу короба в виді гідравлічних домкратів, установлених між задньою частиною короба і нерухомою основою, забезпечує підйом задньої частини короба разом з віброізолюючими опорами, чим досягається звільнення нерухомої основи. Застосування змінних прокладок, які закладають між нерухомою основою і задніми віброізолюючими опорами, забезпечує регулювання подовжнього кута нахилу коробу при встановленні короба в горизонтальному положенні без будь-яких перекосів з мінімальними витратами ручної' праці. Нижче приводиться опис корисної' моделі, що заявляється, з посиланнями на креслення, на яких представлено: Фіг.1 - Сепаратор пневматичний, загальний вид. Фіг.2 - Сепаратор пневматичний, вид А на Фіг.1. Фіг.З - Сепаратор пневматичний, вид Б на Фіг.1. Пневматичний сепаратор включає короб 1 з декою 2, встановлений на нерухомій основі 3 на передніх 4 і задніх 5 віброізолюючих опорах, віброзбуджувачі 6, установлені на коробі 1, механізм зміни кута нахилу короба 1, систему підводу і відводу повітря, зв'язану з коробом 1. Короб 1 представляє собою просторову металоконструкцію, що складається з двох боковин 7, з'єднаних між собою поперечними балками 8. Дека 2 виконана з перфорованих металевих листових сит, що утворюють робочу поверхню 9, на якій відбувається сепа 10765 6 рація матеріалу. Над декою 2 встановлені завантажувальний пристрій 10 і пилозахисний зонт 11, з'єднаний з спіральним пило віддільником 12. Система підводу і відводу повітря включає повітропровід 13 і гнучкі рукави 14, за допомогою яких повітропровід 13 сполучається з декою 2. Між пилозахисним зонтом 11 і коробом 1 встановлена штора 15. Короб 1 з'єднаний з механізмом зміни подовжнього кута нахилу, який виконаний в виді гідравлічних домкратів 16, установлених між задньою частиною короба 1 і нерухомою основою 3, і змінних металевих прокладок 17, розташованих між нерухомою основою 3 і задніми віброізолюючими опорами. Нерухома основа 3 виконана в виді стояків 18. Гідравлічні домкрати 16 з'єднані з насосною станцією 1Э через пдророзподільник 20. Пневматичний сепаратор працює наступним чином. Виконують настройку сепаратора в залежності від характеристик збагачуваного вугілля. Дня установки короба 1 під заданим подовжнім кутом приводять в дію гідравлічні домкрати 16, які піднімають поперечну балку 8 короба 1. Задня частина короба 1 з віброізолюючими опорами 5 піднімається. На стояках 18 встановлюють змінні металеві прокладки 17 заданих розмірів. Відключають гідравлічні домкрати 16. Поперечна балка 8 разом з задньою частиною короба 1 опускається на змінні металеві прокладки 17. Задня частина короба 1 приймає строго горизонтальне положення, а кут нахилу короба 1 відповідає заданому. Після настройки запускають сепаратор. Вугілля через завантажувальний пристрій 10 надходить на робочу поверхню 9 деки 2. Одночасно під деку 2 подають повітря з повітропроводу 13 через гнучкі рукава 14. Під дією вібрації і висхідного повітряного потоку вугільна маса розділяється по щільності. При цьому в місці завантаження утворюється розділовий шар (постіль), що забезпечує спливання легкої фракції на поверхню постелі і занурення важкої фракції. Продукти збагачення - концентрат і порода збираються в окремих зонах, після чого їх відвантажують через прийомні лійки. Конструкція пневматичного сепаратора дозволяє швидко, точно, з мінімальними витратами ручної праці установити короб сепаратора під заданим подовжнім кутом нахилу. 10765 10 15 Фіг. 1 18 13 ФІГ. 2 14 10 Комп'ютерна верстка А Крулевський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Киів-42, 01601
