Пристрій для зберігання та транспортування рідини, що перебуває під тиском

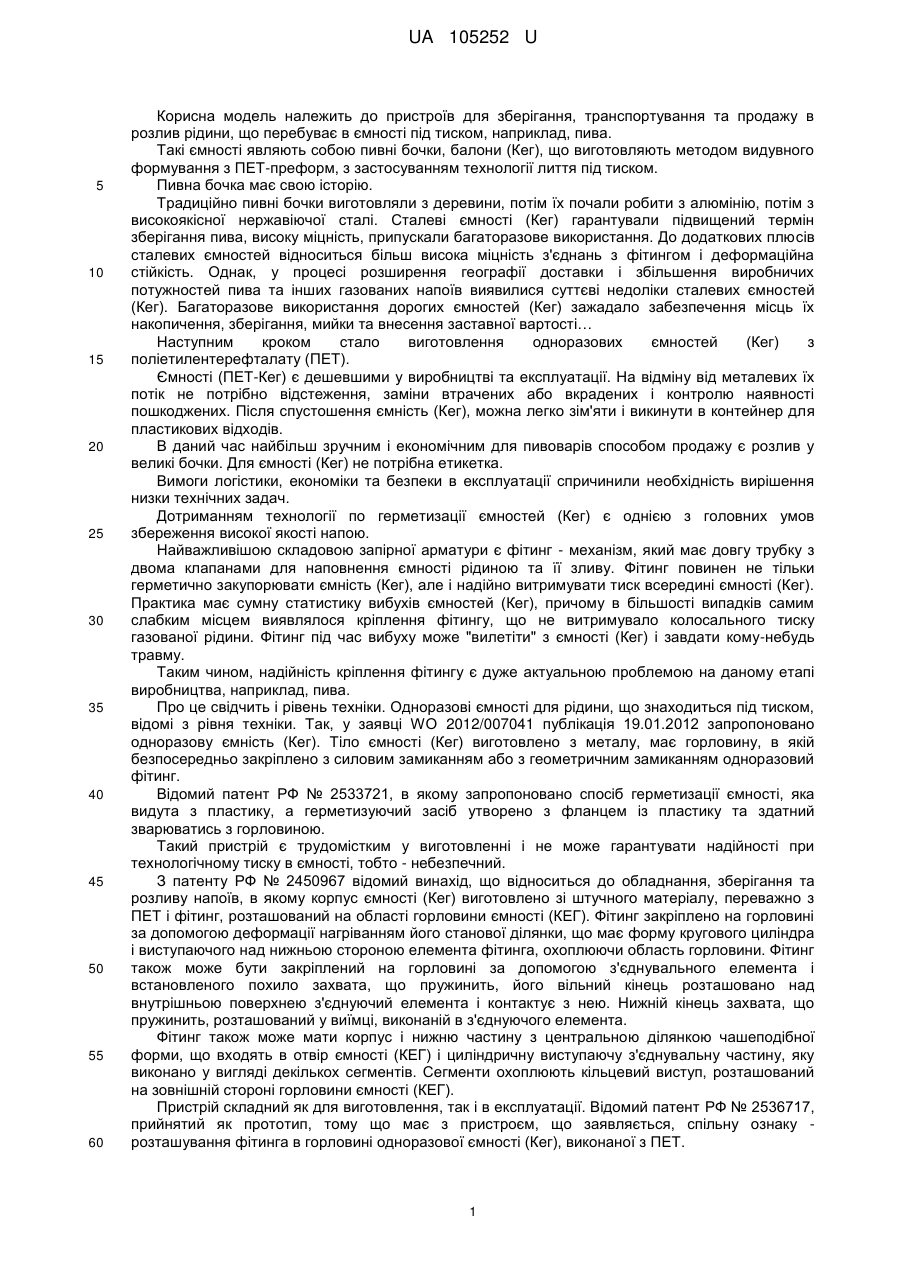

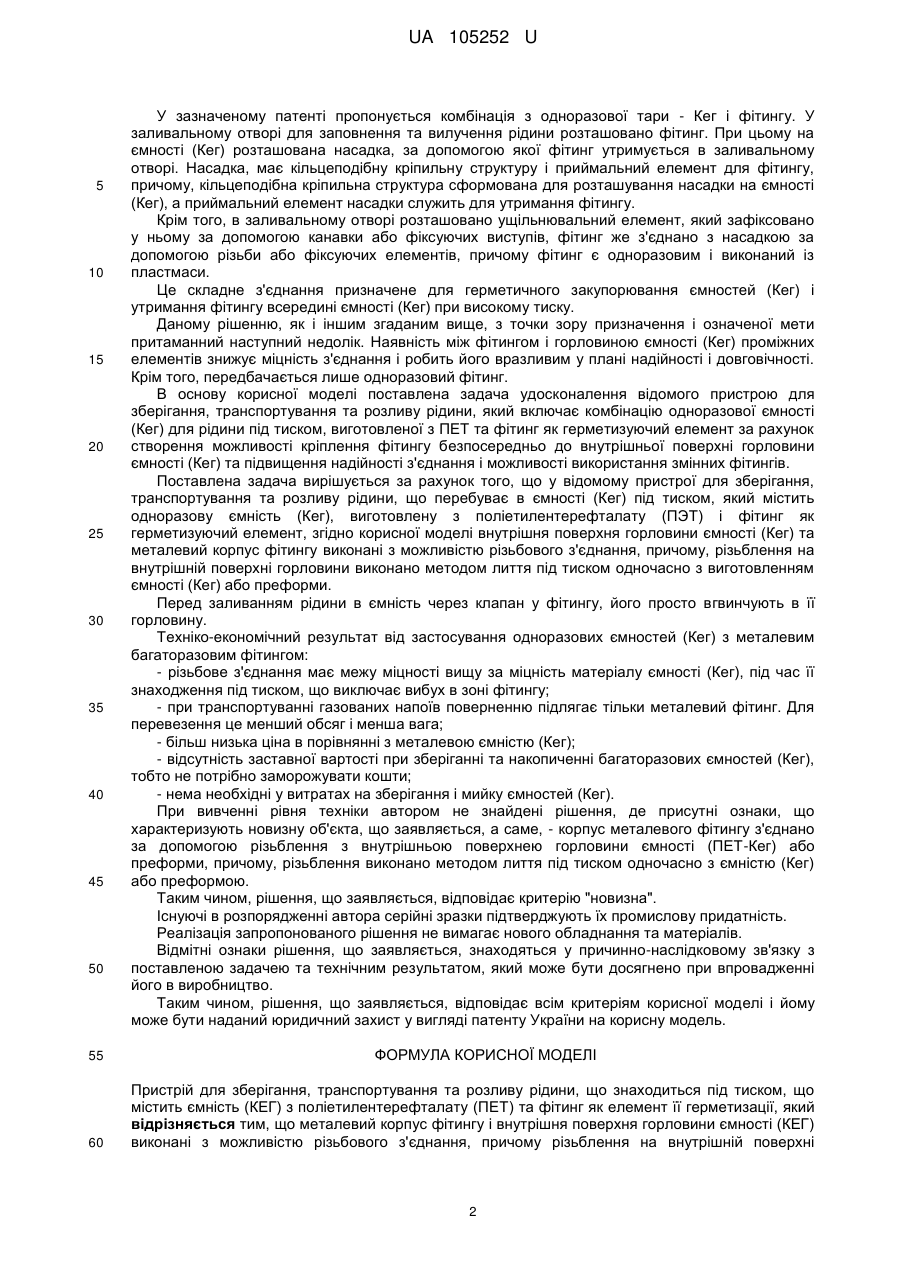

Реферат: UA 105252 U UA 105252 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для зберігання, транспортування та продажу в розлив рідини, що перебуває в ємності під тиском, наприклад, пива. Такі ємності являють собою пивні бочки, балони (Кег), що виготовляють методом видувного формування з ПЕТ-преформ, з застосуванням технології лиття під тиском. Пивна бочка має свою історію. Традиційно пивні бочки виготовляли з деревини, потім їх почали робити з алюмінію, потім з високоякісної нержавіючої сталі. Сталеві ємності (Кег) гарантували підвищений термін зберігання пива, високу міцність, припускали багаторазове використання. До додаткових плюсів сталевих ємностей відноситься більш висока міцність з'єднань з фітингом і деформаційна стійкість. Однак, у процесі розширення географії доставки і збільшення виробничих потужностей пива та інших газованих напоїв виявилися суттєві недоліки сталевих ємностей (Кег). Багаторазове використання дорогих ємностей (Кег) зажадало забезпечення місць їх накопичення, зберігання, мийки та внесення заставної вартості… Наступним кроком стало виготовлення одноразових ємностей (Кег) з поліетилентерефталату (ПЕТ). Ємності (ПЕТ-Кег) є дешевшими у виробництві та експлуатації. На відміну від металевих їх потік не потрібно відстеження, заміни втрачених або вкрадених і контролю наявності пошкоджених. Після спустошення ємність (Кег), можна легко зім'яти і викинути в контейнер для пластикових відходів. В даний час найбільш зручним і економічним для пивоварів способом продажу є розлив у великі бочки. Для ємності (Кег) не потрібна етикетка. Вимоги логістики, економіки та безпеки в експлуатації спричинили необхідність вирішення низки технічних задач. Дотриманням технології по герметизації ємностей (Кег) є однією з головних умов збереження високої якості напою. Найважливішою складовою запірної арматури є фітинг - механізм, який має довгу трубку з двома клапанами для наповнення ємності рідиною та її зливу. Фітинг повинен не тільки герметично закупорювати ємність (Кег), але і надійно витримувати тиск всередині ємності (Кег). Практика має сумну статистику вибухів ємностей (Кег), причому в більшості випадків самим слабким місцем виявлялося кріплення фітингу, що не витримувало колосального тиску газованої рідини. Фітинг під час вибуху може "вилетіти" з ємності (Кег) і завдати кому-небудь травму. Таким чином, надійність кріплення фітингу є дуже актуальною проблемою на даному етапі виробництва, наприклад, пива. Про це свідчить і рівень техніки. Одноразові ємності для рідини, що знаходиться під тиском, відомі з рівня техніки. Так, у заявці WO 2012/007041 публікація 19.01.2012 запропоновано одноразову ємність (Кег). Тіло ємності (Кег) виготовлено з металу, має горловину, в якій безпосередньо закріплено з силовим замиканням або з геометричним замиканням одноразовий фітинг. Відомий патент РФ № 2533721, в якому запропоновано спосіб герметизації ємності, яка видута з пластику, а герметизуючий засіб утворено з фланцем із пластику та здатний зварюватись з горловиною. Такий пристрій є трудомістким у виготовленні і не може гарантувати надійності при технологічному тиску в ємності, тобто - небезпечний. З патенту РФ № 2450967 відомий винахід, що відноситься до обладнання, зберігання та розливу напоїв, в якому корпус ємності (Кег) виготовлено зі штучного матеріалу, переважно з ПЕТ і фітинг, розташований на області горловини ємності (КЕГ). Фітинг закріплено на горловині за допомогою деформації нагріванням його станової ділянки, що має форму кругового циліндра і виступаючого над нижньою стороною елемента фітинга, охоплюючи область горловини. Фітинг також може бути закріплений на горловині за допомогою з'єднувального елемента і встановленого похило захвата, що пружинить, його вільний кінець розташовано над внутрішньою поверхнею з'єднуючий елемента і контактує з нею. Нижній кінець захвата, що пружинить, розташований у виїмці, виконаній в з'єднуючого елемента. Фітинг також може мати корпус і нижню частину з центральною ділянкою чашеподібної форми, що входять в отвір ємності (КЕГ) і циліндричну виступаючу з'єднувальну частину, яку виконано у вигляді декількох сегментів. Сегменти охоплюють кільцевий виступ, розташований на зовнішній стороні горловини ємності (КЕГ). Пристрій складний як для виготовлення, так і в експлуатації. Відомий патент РФ № 2536717, прийнятий як прототип, тому що має з пристроєм, що заявляється, спільну ознаку розташування фітинга в горловині одноразової ємності (Кег), виконаної з ПЕТ. 1 UA 105252 U 5 10 15 20 25 30 35 40 45 50 55 60 У зазначеному патенті пропонується комбінація з одноразової тари - Кег і фітингу. У заливальному отворі для заповнення та вилучення рідини розташовано фітинг. При цьому на ємності (Кег) розташована насадка, за допомогою якої фітинг утримується в заливальному отворі. Насадка, має кільцеподібну кріпильну структуру і приймальний елемент для фітингу, причому, кільцеподібна кріпильна структура сформована для розташування насадки на ємності (Кег), а приймальний елемент насадки служить для утримання фітингу. Крім того, в заливальному отворі розташовано ущільнювальний елемент, який зафіксовано у ньому за допомогою канавки або фіксуючих виступів, фітинг же з'єднано з насадкою за допомогою різьби або фіксуючих елементів, причому фітинг є одноразовим і виконаний із пластмаси. Це складне з'єднання призначене для герметичного закупорювання ємностей (Кег) і утримання фітингу всередині ємності (Кег) при високому тиску. Даному рішенню, як і іншим згаданим вище, з точки зору призначення і означеної мети притаманний наступний недолік. Наявність між фітингом і горловиною ємності (Кег) проміжних елементів знижує міцність з'єднання і робить його вразливим у плані надійності і довговічності. Крім того, передбачається лише одноразовий фітинг. В основу корисної моделі поставлена задача удосконалення відомого пристрою для зберігання, транспортування та розливу рідини, який включає комбінацію одноразової ємності (Кег) для рідини під тиском, виготовленої з ПЕТ та фітинг як герметизуючий елемент за рахунок створення можливості кріплення фітингу безпосередньо до внутрішньої поверхні горловини ємності (Кег) та підвищення надійності з'єднання і можливості використання змінних фітингів. Поставлена задача вирішується за рахунок того, що у відомому пристрої для зберігання, транспортування та розливу рідини, що перебуває в ємності (Кег) під тиском, який містить одноразову ємність (Кег), виготовлену з поліетилентерефталату (ПЭТ) і фітинг як герметизуючий елемент, згідно корисної моделі внутрішня поверхня горловини ємності (Кег) та металевий корпус фітингу виконані з можливістю різьбового з'єднання, причому, різьблення на внутрішній поверхні горловини виконано методом лиття під тиском одночасно з виготовленням ємності (Кег) або преформи. Перед заливанням рідини в ємність через клапан у фітингу, його просто вгвинчують в її горловину. Техніко-економічний результат від застосування одноразових ємностей (Кег) з металевим багаторазовим фітингом: - різьбове з'єднання має межу міцності вищу за міцність матеріалу ємності (Кег), під час її знаходження під тиском, що виключає вибух в зоні фітингу; - при транспортуванні газованих напоїв поверненню підлягає тільки металевий фітинг. Для перевезення це менший обсяг і менша вага; - більш низька ціна в порівнянні з металевою ємністю (Кег); - відсутність заставної вартості при зберіганні та накопиченні багаторазових ємностей (Кег), тобто не потрібно заморожувати кошти; - нема необхідні у витратах на зберігання і мийку ємностей (Кег). При вивченні рівня техніки автором не знайдені рішення, де присутні ознаки, що характеризують новизну об'єкта, що заявляється, а саме, - корпус металевого фітингу з'єднано за допомогою різьблення з внутрішньою поверхнею горловини ємності (ПЕТ-Кег) або преформи, причому, різьблення виконано методом лиття під тиском одночасно з ємністю (Кег) або преформою. Таким чином, рішення, що заявляється, відповідає критерію "новизна". Існуючі в розпорядженні автора серійні зразки підтверджують їх промислову придатність. Реалізація запропонованого рішення не вимагає нового обладнання та матеріалів. Відмітні ознаки рішення, що заявляється, знаходяться у причинно-наслідковому зв'язку з поставленою задачею та технічним результатом, який може бути досягнено при впровадженні його в виробництво. Таким чином, рішення, що заявляється, відповідає всім критеріям корисної моделі і йому може бути наданий юридичний захист у вигляді патенту України на корисну модель. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для зберігання, транспортування та розливу рідини, що знаходиться під тиском, що містить ємність (КЕГ) з поліетилентерефталату (ПЕТ) та фітинг як елемент її герметизації, який відрізняється тим, що металевий корпус фітингу і внутрішня поверхня горловини ємності (КЕГ) виконані з можливістю різьбового з'єднання, причому різьблення на внутрішній поверхні 2 UA 105252 U горловини виконано методом лиття під тиском одночасно з виготовленням ємності (КЕГ) або преформи. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
