Пристрій інвазійний для визначення розмірів біологічних структур з відліковим механізмом годинникового типу

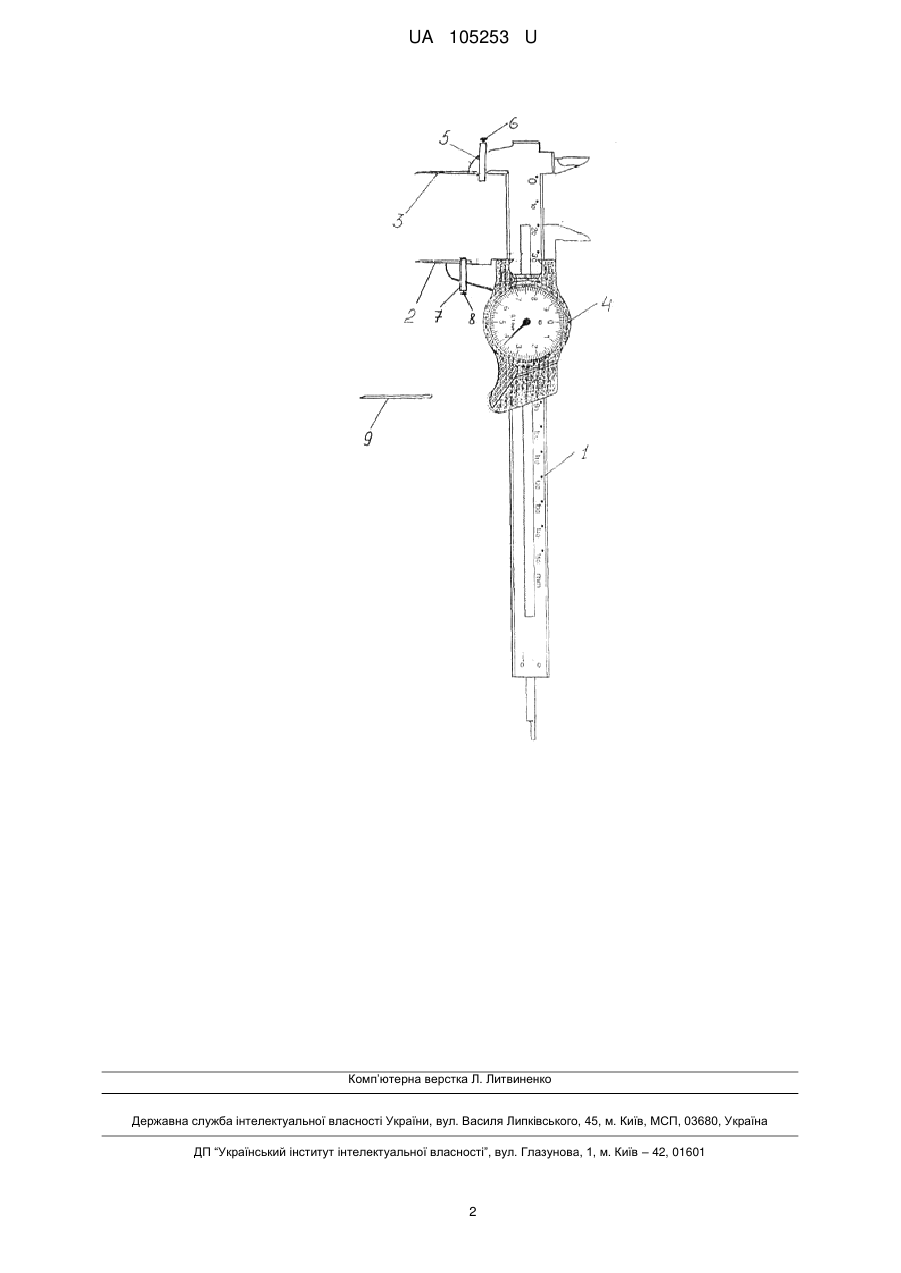

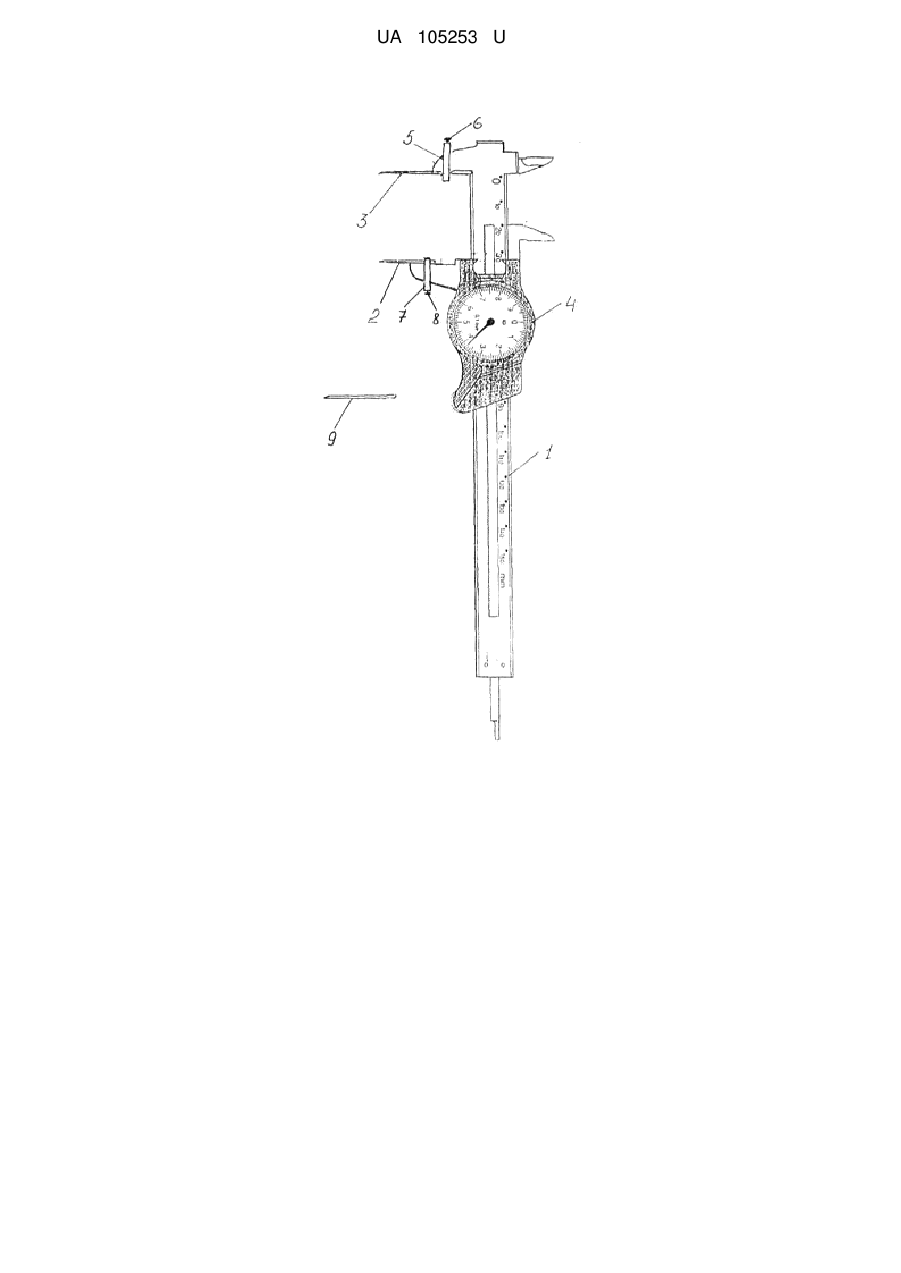

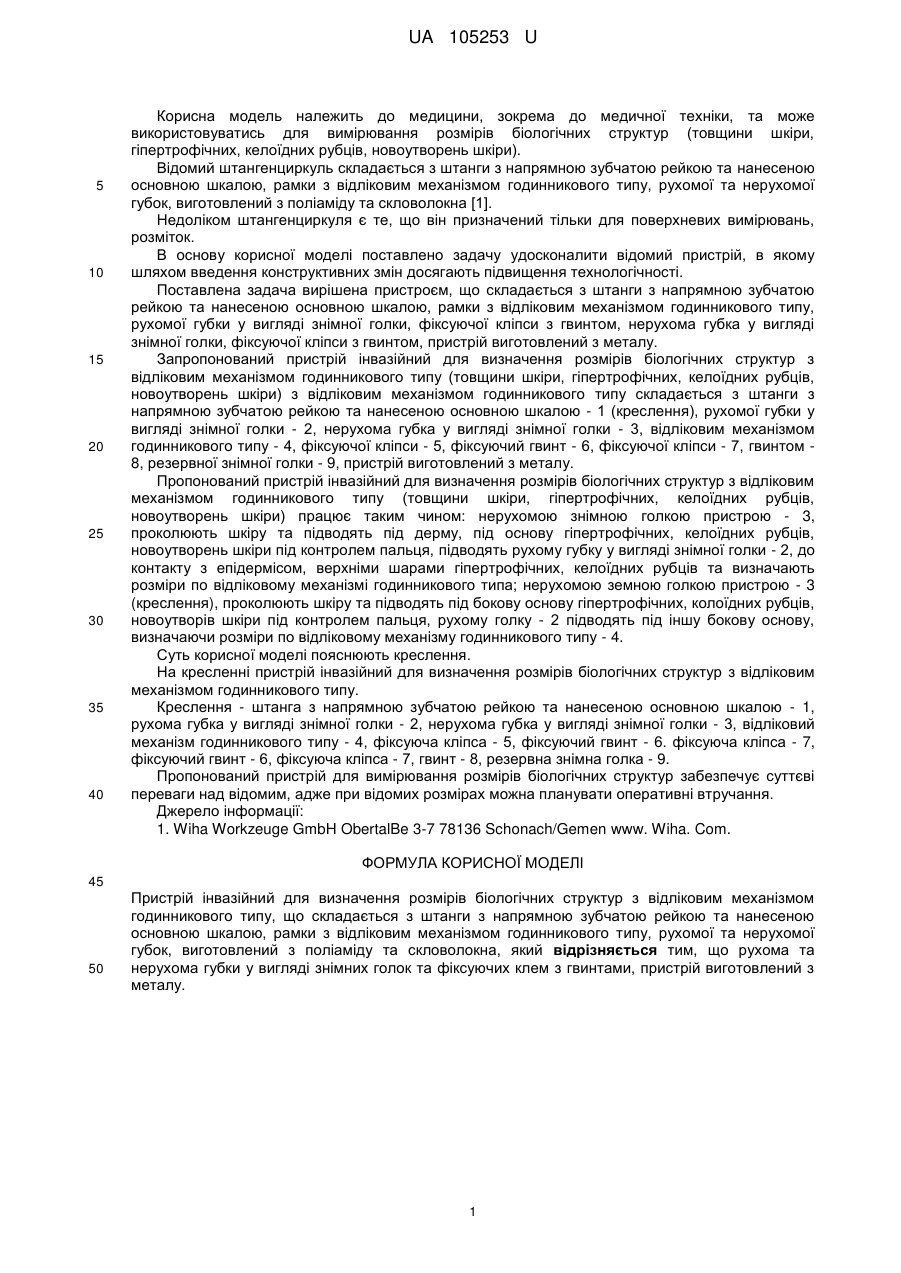

Реферат: Пристрій інвазійний для визначення розмірів біологічних структур з відліковим механізмом годинникового типу складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна. Рухома та нерухома губки у вигляді знімних голок та фіксуючих клем з гвинтами, пристрій виготовлений з металу. UA 105253 U (54) ПРИСТРІЙ ІНВАЗІЙНИЙ ДЛЯ ВИЗНАЧЕННЯ РОЗМІРІВ БІОЛОГІЧНИХ СТРУКТУР З ВІДЛІКОВИМ МЕХАНІЗМОМ ГОДИННИКОВОГО ТИПУ UA 105253 U UA 105253 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для вимірювання розмірів біологічних структур (товщини шкіри, гіпертрофічних, келоїдних рубців, новоутворень шкіри). Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішена пристроєм, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої губки у вигляді знімної голки, фіксуючої кліпси з гвинтом, нерухома губка у вигляді знімної голки, фіксуючої кліпси з гвинтом, пристрій виготовлений з металу. Запропонований пристрій інвазійний для визначення розмірів біологічних структур з відліковим механізмом годинникового типу (товщини шкіри, гіпертрофічних, келоїдних рубців, новоутворень шкіри) з відліковим механізмом годинникового типу складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 1 (креслення), рухомої губки у вигляді знімної голки - 2, нерухома губка у вигляді знімної голки - 3, відліковим механізмом годинникового типу - 4, фіксуючої кліпси - 5, фіксуючий гвинт - 6, фіксуючої кліпси - 7, гвинтом 8, резервної знімної голки - 9, пристрій виготовлений з металу. Пропонований пристрій інвазійний для визначення розмірів біологічних структур з відліковим механізмом годинникового типу (товщини шкіри, гіпертрофічних, келоїдних рубців, новоутворень шкіри) працює таким чином: нерухомою знімною голкою пристрою - 3, проколюють шкіру та підводять під дерму, під основу гіпертрофічних, келоїдних рубців, новоутворень шкіри під контролем пальця, підводять рухому губку у вигляді знімної голки - 2, до контакту з епідермісом, верхніми шарами гіпертрофічних, келоїдних рубців та визначають розміри по відліковому механізмі годинникового типа; нерухомою земною голкою пристрою - 3 (креслення), проколюють шкіру та підводять під бокову основу гіпертрофічних, колоїдних рубців, новоутворів шкіри під контролем пальця, рухому голку - 2 підводять під іншу бокову основу, визначаючи розміри по відліковому механізму годинникового типу - 4. Суть корисної моделі пояснюють креслення. На кресленні пристрій інвазійний для визначення розмірів біологічних структур з відліковим механізмом годинникового типу. Креслення - штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка у вигляді знімної голки - 2, нерухома губка у вигляді знімної голки - 3, відліковий механізм годинникового типу - 4, фіксуюча кліпса - 5, фіксуючий гвинт - 6. фіксуюча кліпса - 7, фіксуючий гвинт - 6, фіксуюча кліпса - 7, гвинт - 8, резервна знімна голка - 9. Пропонований пристрій для вимірювання розмірів біологічних структур забезпечує суттєві переваги над відомим, адже при відомих розмірах можна планувати оперативні втручання. Джерело інформації: 1. Wiha Workzeuge GmbH ObertalBe 3-7 78136 Schonach/Gemen www. Wiha. Com. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пристрій інвазійний для визначення розмірів біологічних структур з відліковим механізмом годинникового типу, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна, який відрізняється тим, що рухома та нерухома губки у вигляді знімних голок та фіксуючих клем з гвинтами, пристрій виготовлений з металу. 1 UA 105253 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
