Кабель монтажний для електроустановок і мереж передачі даних

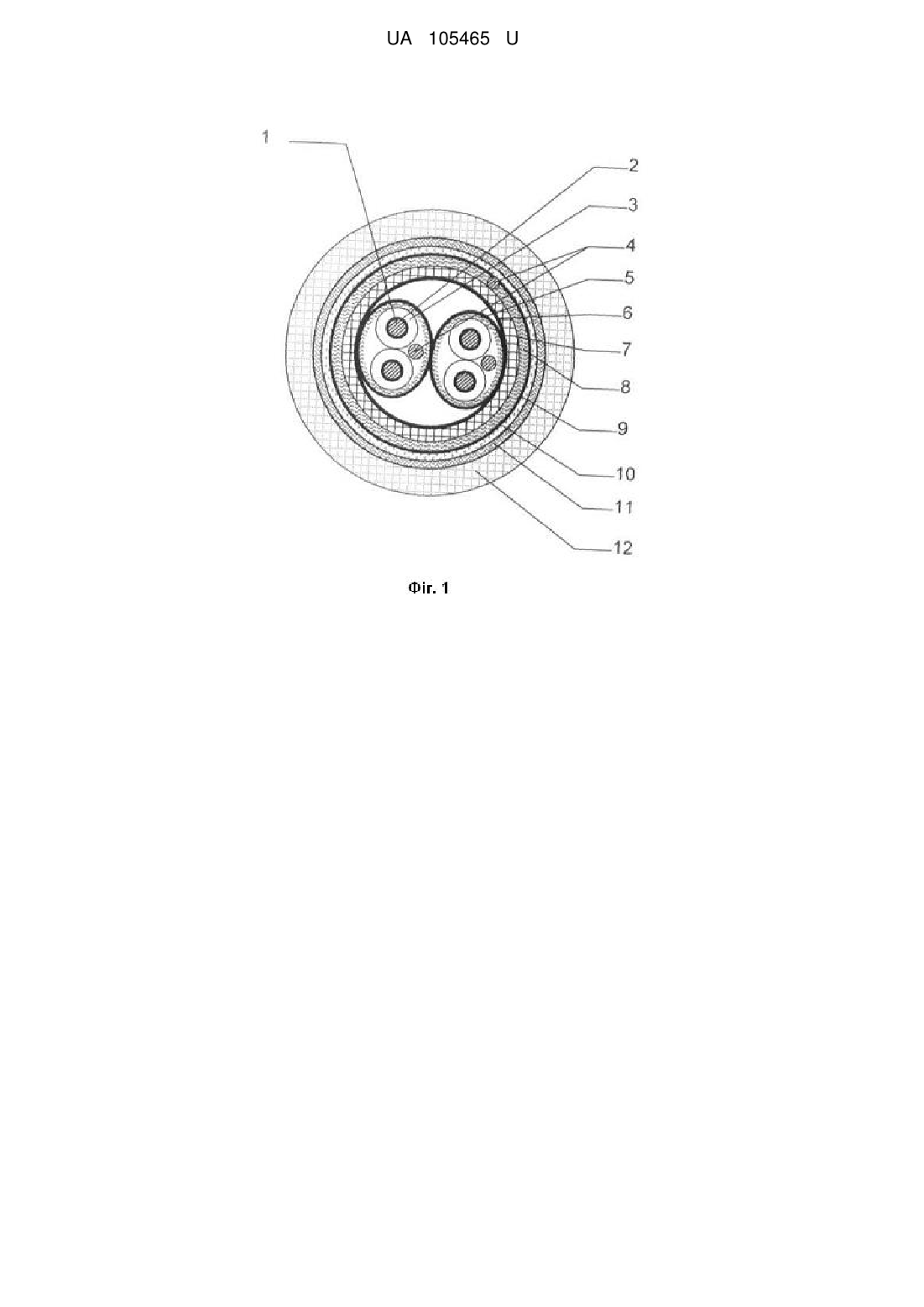

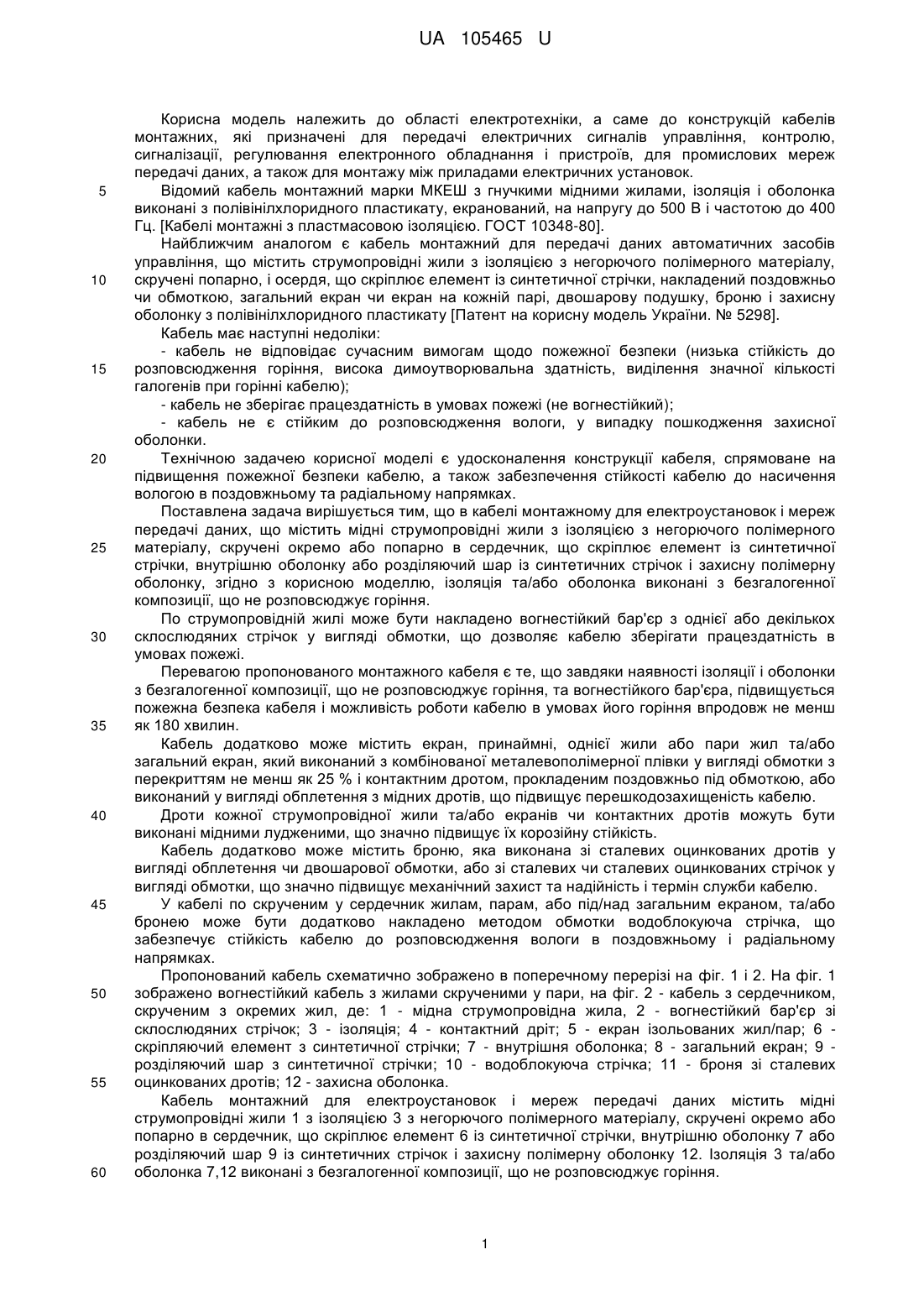

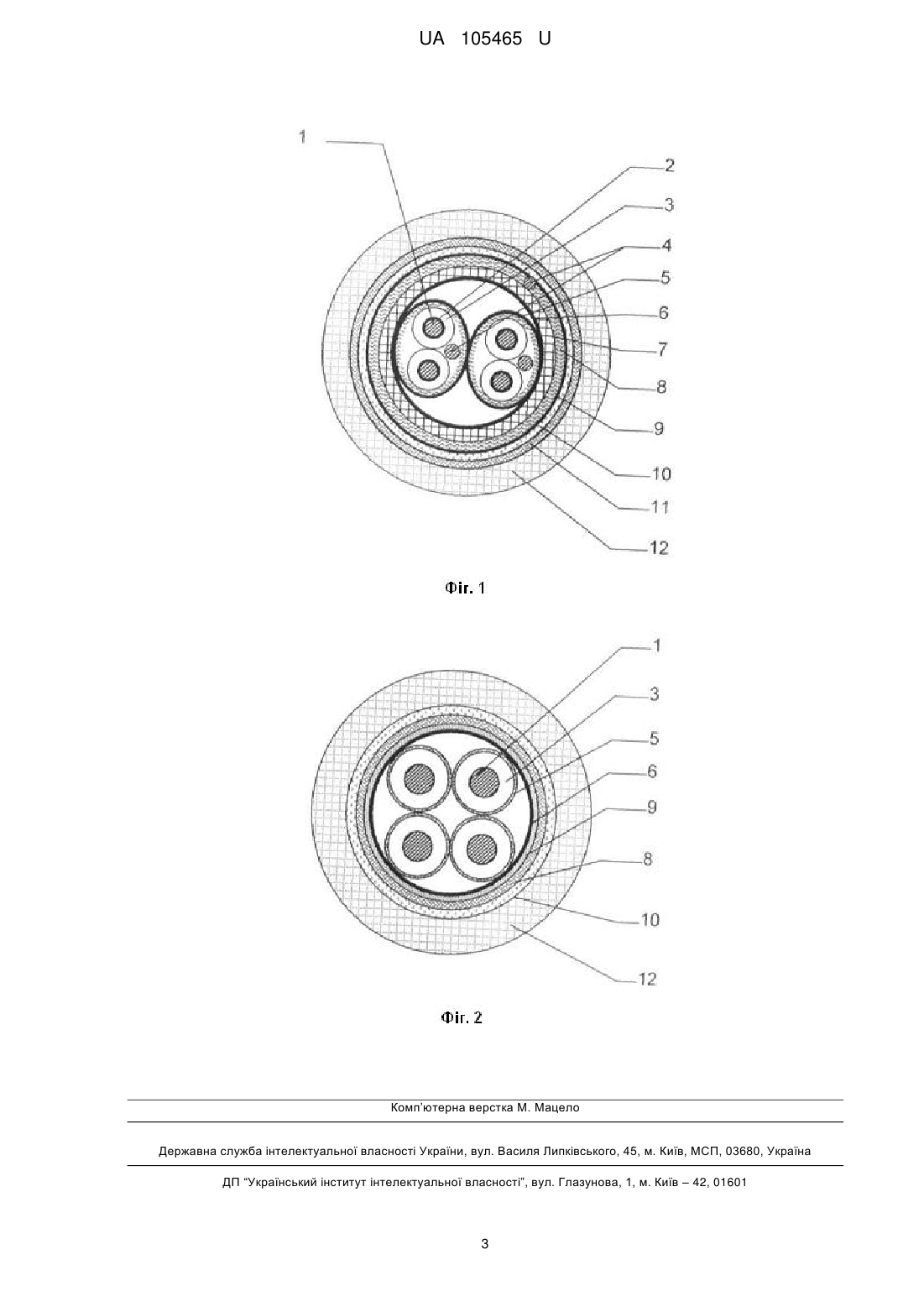

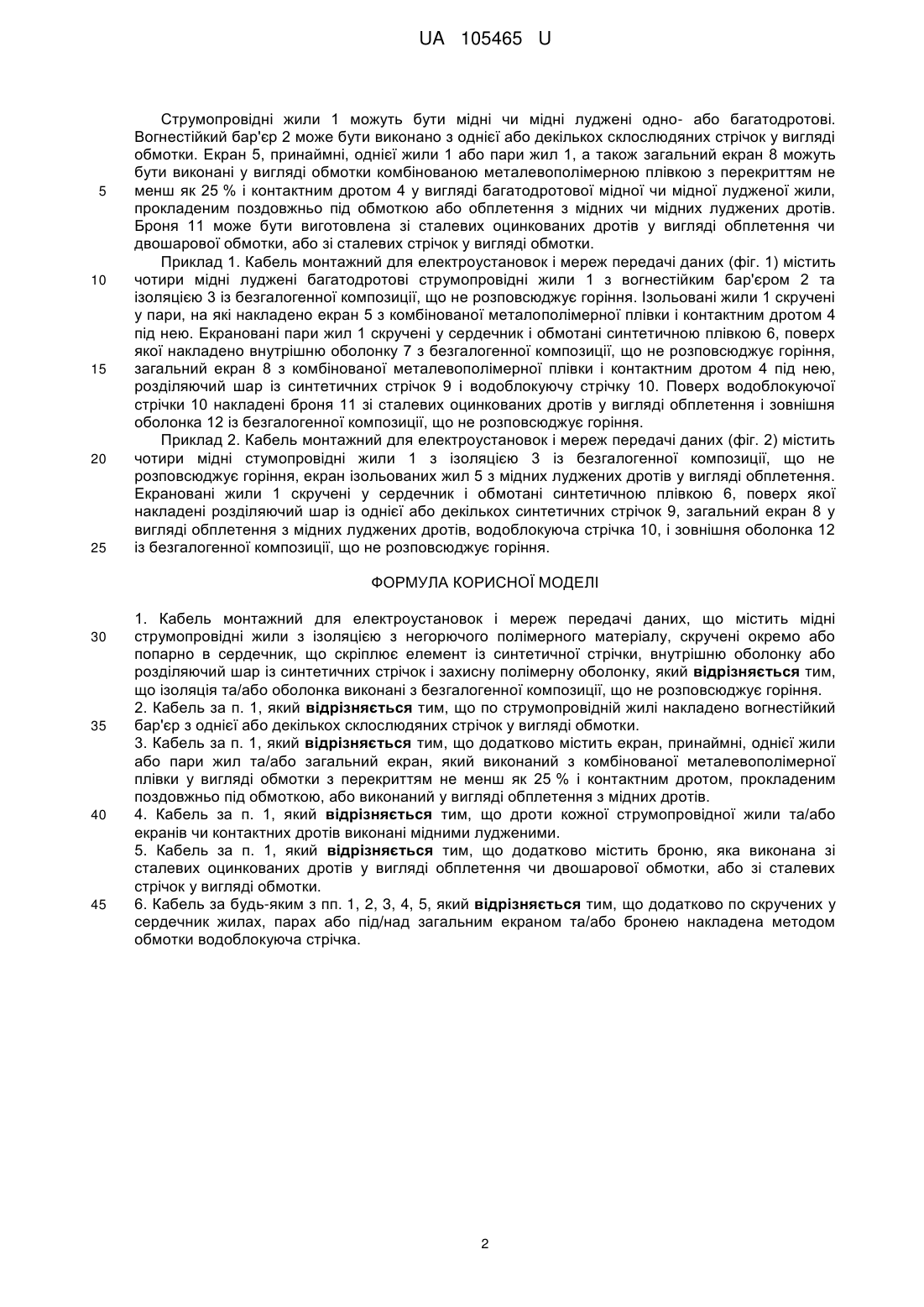

Реферат: Кабель монтажний для електроустановок і мереж передачі даних містить мідні струмопровідні жили з ізоляцією з негорючого полімерного матеріалу, скручені окремо або попарно в сердечник, що скріплює елемент із синтетичної стрічки, внутрішню оболонку або розділяючий шар із синтетичних стрічок і захисну полімерну оболонку. Ізоляція та/або оболонка виконані з безгалогенної композиції, що не розповсюджує горіння. UA 105465 U (54) КАБЕЛЬ МОНТАЖНИЙ ДЛЯ ЕЛЕКТРОУСТАНОВОК І МЕРЕЖ ПЕРЕДАЧІ ДАНИХ UA 105465 U UA 105465 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електротехніки, а саме до конструкцій кабелів монтажних, які призначені для передачі електричних сигналів управління, контролю, сигналізації, регулювання електронного обладнання і пристроїв, для промислових мереж передачі даних, а також для монтажу між приладами електричних установок. Відомий кабель монтажний марки МКЕШ з гнучкими мідними жилами, ізоляція і оболонка виконані з полівінілхлоридного пластикату, екранований, на напругу до 500 В і частотою до 400 Гц. [Кабелі монтажні з пластмасовою ізоляцією. ГОСТ 10348-80]. Найближчим аналогом є кабель монтажний для передачі даних автоматичних засобів управління, що містить струмопровідні жили з ізоляцією з негорючого полімерного матеріалу, скручені попарно, і осердя, що скріплює елемент із синтетичної стрічки, накладений поздовжньо чи обмоткою, загальний екран чи екран на кожній парі, двошарову подушку, броню і захисну оболонку з полівінілхлоридного пластикату [Патент на корисну модель України. № 5298]. Кабель має наступні недоліки: - кабель не відповідає сучасним вимогам щодо пожежної безпеки (низька стійкість до розповсюдження горіння, висока димоутворювальна здатність, виділення значної кількості галогенів при горінні кабелю); - кабель не зберігає працездатність в умовах пожежі (не вогнестійкий); - кабель не є стійким до розповсюдження вологи, у випадку пошкодження захисної оболонки. Технічною задачею корисної моделі є удосконалення конструкції кабеля, спрямоване на підвищення пожежної безпеки кабелю, а також забезпечення стійкості кабелю до насичення вологою в поздовжньому та радіальному напрямках. Поставлена задача вирішується тим, що в кабелі монтажному для електроустановок і мереж передачі даних, що містить мідні струмопровідні жили з ізоляцією з негорючого полімерного матеріалу, скручені окремо або попарно в сердечник, що скріплює елемент із синтетичної стрічки, внутрішню оболонку або розділяючий шар із синтетичних стрічок і захисну полімерну оболонку, згідно з корисною моделлю, ізоляція та/або оболонка виконані з безгалогенної композиції, що не розповсюджує горіння. По струмопровідній жилі може бути накладено вогнестійкий бар'єр з однієї або декількох склослюдяних стрічок у вигляді обмотки, що дозволяє кабелю зберігати працездатність в умовах пожежі. Перевагою пропонованого монтажного кабеля є те, що завдяки наявності ізоляції і оболонки з безгалогенної композиції, що не розповсюджує горіння, та вогнестійкого бар'єра, підвищується пожежна безпека кабеля і можливість роботи кабелю в умовах його горіння впродовж не менш як 180 хвилин. Кабель додатково може містить екран, принаймні, однієї жили або пари жил та/або загальний екран, який виконаний з комбінованої металевополімерної плівки у вигляді обмотки з перекриттям не менш як 25 % і контактним дротом, прокладеним поздовжньо під обмоткою, або виконаний у вигляді обплетення з мідних дротів, що підвищує перешкодозахищеність кабелю. Дроти кожної струмопровідної жили та/або екранів чи контактних дротів можуть бути виконані мідними лудженими, що значно підвищує їх корозійну стійкість. Кабель додатково може містить броню, яка виконана зі сталевих оцинкованих дротів у вигляді обплетення чи двошарової обмотки, або зі сталевих чи сталевих оцинкованих стрічок у вигляді обмотки, що значно підвищує механічний захист та надійність і термін служби кабелю. У кабелі по скрученим у сердечник жилам, парам, або під/над загальним екраном, та/або бронею може бути додатково накладено методом обмотки водоблокуюча стрічка, що забезпечує стійкість кабелю до розповсюдження вологи в поздовжньому і радіальному напрямках. Пропонований кабель схематично зображено в поперечному перерізі на фіг. 1 і 2. На фіг. 1 зображено вогнестійкий кабель з жилами скрученими у пари, на фіг. 2 - кабель з сердечником, скрученим з окремих жил, де: 1 - мідна струмопровідна жила, 2 - вогнестійкий бар'єр зі склослюдяних стрічок; 3 - ізоляція; 4 - контактний дріт; 5 - екран ізольованих жил/пар; 6 скріпляючий елемент з синтетичної стрічки; 7 - внутрішня оболонка; 8 - загальний екран; 9 розділяючий шар з синтетичної стрічки; 10 - водоблокуюча стрічка; 11 - броня зі сталевих оцинкованих дротів; 12 - захисна оболонка. Кабель монтажний для електроустановок і мереж передачі даних містить мідні струмопровідні жили 1 з ізоляцією 3 з негорючого полімерного матеріалу, скручені окремо або попарно в сердечник, що скріплює елемент 6 із синтетичної стрічки, внутрішню оболонку 7 або розділяючий шар 9 із синтетичних стрічок і захисну полімерну оболонку 12. Ізоляція 3 та/або оболонка 7,12 виконані з безгалогенної композиції, що не розповсюджує горіння. 1 UA 105465 U 5 10 15 20 25 Струмопровідні жили 1 можуть бути мідні чи мідні луджені одно- або багатодротові. Вогнестійкий бар'єр 2 може бути виконано з однієї або декількох склослюдяних стрічок у вигляді обмотки. Екран 5, принаймні, однієї жили 1 або пари жил 1, а також загальний екран 8 можуть бути виконані у вигляді обмотки комбінованою металевополімерною плівкою з перекриттям не менш як 25 % і контактним дротом 4 у вигляді багатодротової мідної чи мідної лудженої жили, прокладеним поздовжньо під обмоткою або обплетення з мідних чи мідних луджених дротів. Броня 11 може бути виготовлена зі сталевих оцинкованих дротів у вигляді обплетення чи двошарової обмотки, або зі сталевих стрічок у вигляді обмотки. Приклад 1. Кабель монтажний для електроустановок і мереж передачі даних (фіг. 1) містить чотири мідні луджені багатодротові струмопровідні жили 1 з вогнестійким бар'єром 2 та ізоляцією 3 із безгалогенної композиції, що не розповсюджує горіння. Ізольовані жили 1 скручені у пари, на які накладено екран 5 з комбінованої металополімерної плівки і контактним дротом 4 під нею. Екрановані пари жил 1 скручені у сердечник і обмотані синтетичною плівкою 6, поверх якої накладено внутрішню оболонку 7 з безгалогенної композиції, що не розповсюджує горіння, загальний екран 8 з комбінованої металевополімерної плівки і контактним дротом 4 під нею, розділяючий шар із синтетичних стрічок 9 і водоблокуючу стрічку 10. Поверх водоблокуючої стрічки 10 накладені броня 11 зі сталевих оцинкованих дротів у вигляді обплетення і зовнішня оболонка 12 із безгалогенної композиції, що не розповсюджує горіння. Приклад 2. Кабель монтажний для електроустановок і мереж передачі даних (фіг. 2) містить чотири мідні стумопровідні жили 1 з ізоляцією 3 із безгалогенної композиції, що не розповсюджує горіння, екран ізольованих жил 5 з мідних луджених дротів у вигляді обплетення. Екрановані жили 1 скручені у сердечник і обмотані синтетичною плівкою 6, поверх якої накладені розділяючий шар із однієї або декількох синтетичних стрічок 9, загальний екран 8 у вигляді обплетення з мідних луджених дротів, водоблокуюча стрічка 10, і зовнішня оболонка 12 із безгалогенної композиції, що не розповсюджує горіння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Кабель монтажний для електроустановок і мереж передачі даних, що містить мідні струмопровідні жили з ізоляцією з негорючого полімерного матеріалу, скручені окремо або попарно в сердечник, що скріплює елемент із синтетичної стрічки, внутрішню оболонку або розділяючий шар із синтетичних стрічок і захисну полімерну оболонку, який відрізняється тим, що ізоляція та/або оболонка виконані з безгалогенної композиції, що не розповсюджує горіння. 2. Кабель за п. 1, який відрізняється тим, що по струмопровідній жилі накладено вогнестійкий бар'єр з однієї або декількох склослюдяних стрічок у вигляді обмотки. 3. Кабель за п. 1, який відрізняється тим, що додатково містить екран, принаймні, однієї жили або пари жил та/або загальний екран, який виконаний з комбінованої металевополімерної плівки у вигляді обмотки з перекриттям не менш як 25 % і контактним дротом, прокладеним поздовжньо під обмоткою, або виконаний у вигляді обплетення з мідних дротів. 4. Кабель за п. 1, який відрізняється тим, що дроти кожної струмопровідної жили та/або екранів чи контактних дротів виконані мідними лудженими. 5. Кабель за п. 1, який відрізняється тим, що додатково містить броню, яка виконана зі сталевих оцинкованих дротів у вигляді обплетення чи двошарової обмотки, або зі сталевих стрічок у вигляді обмотки. 6. Кабель за будь-яким з пп. 1, 2, 3, 4, 5, який відрізняється тим, що додатково по скручених у сердечник жилах, парах або під/над загальним екраном та/або бронею накладена методом обмотки водоблокуюча стрічка. 2 UA 105465 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
