Адаптивний затискний кулачок

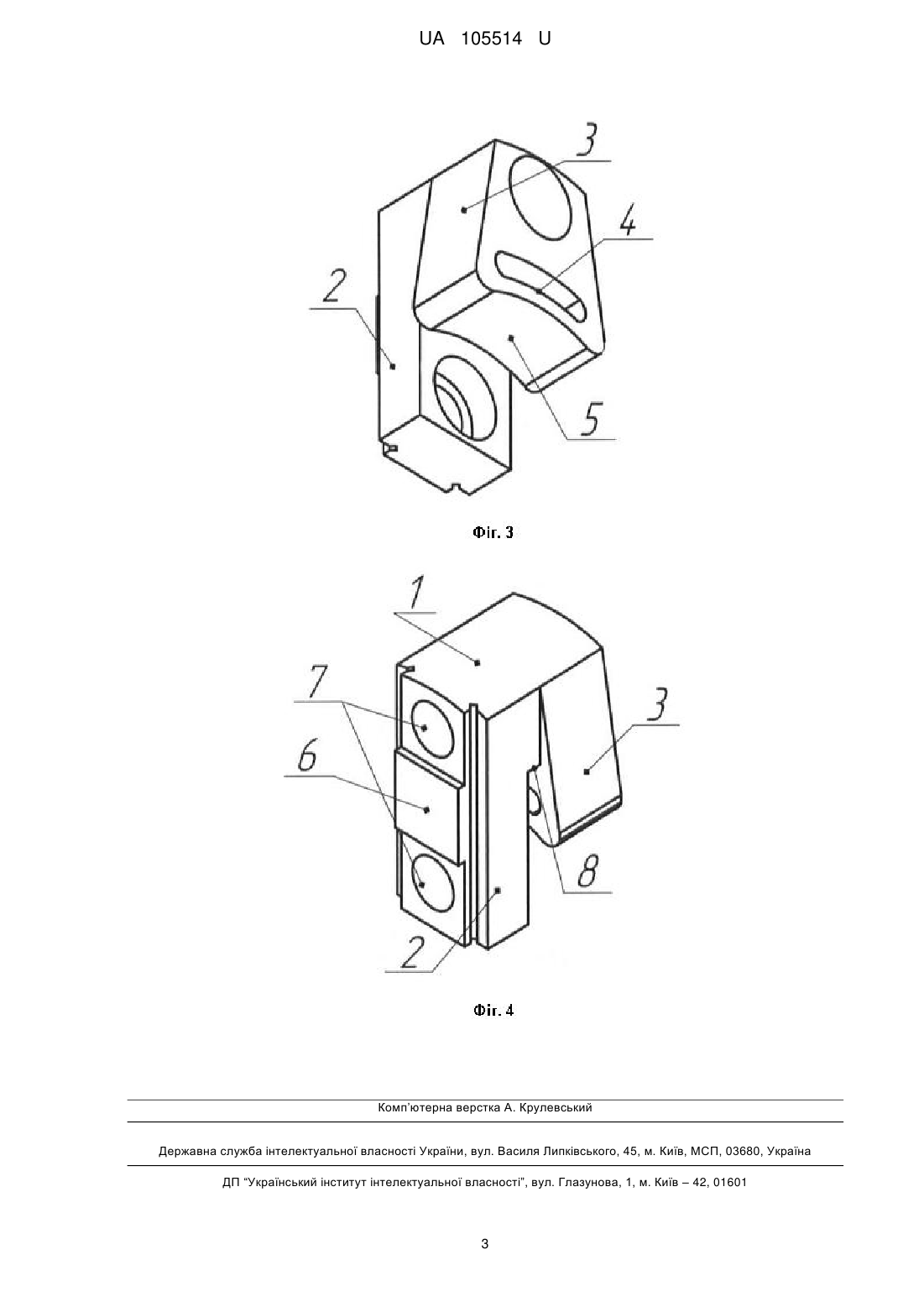

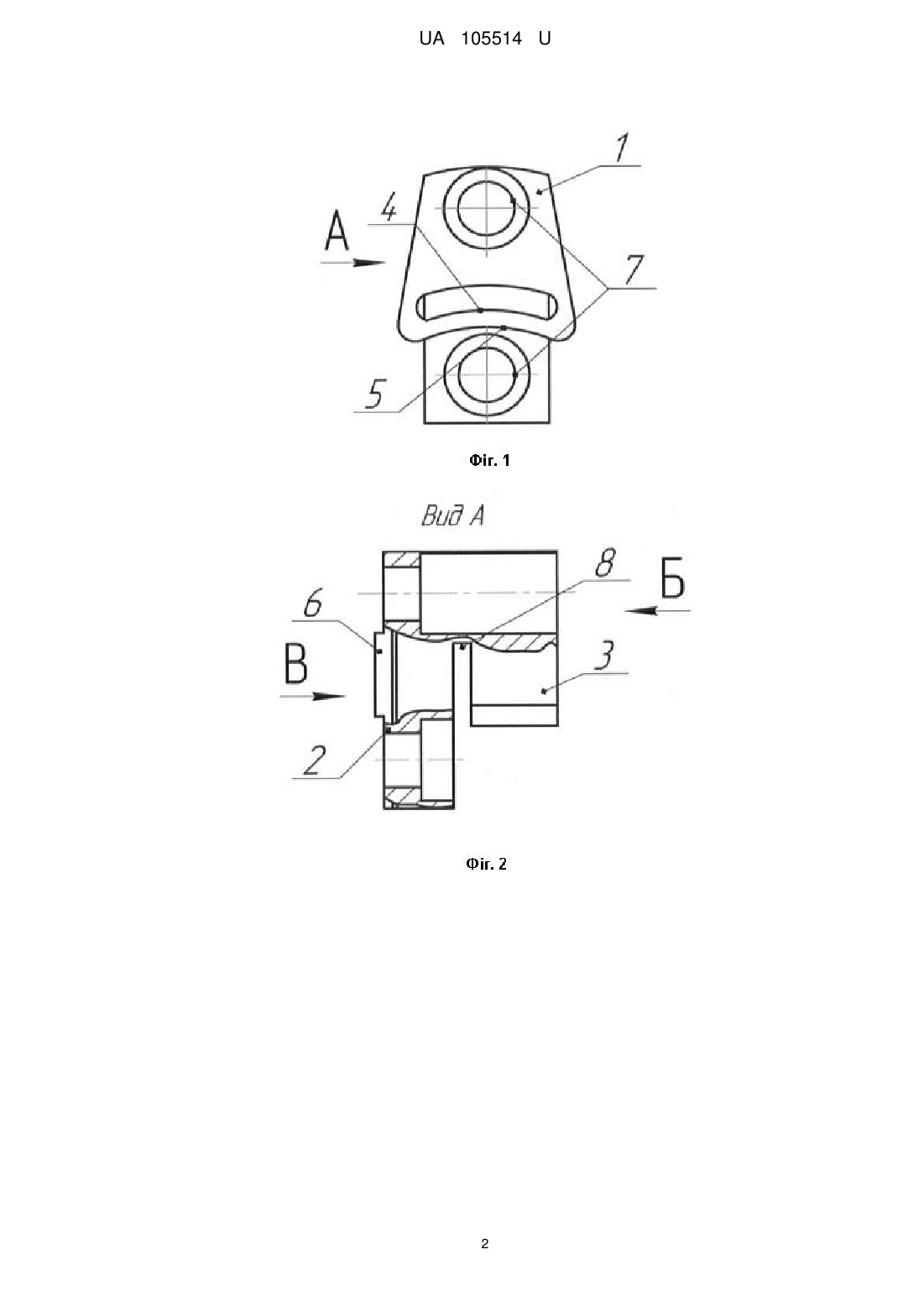

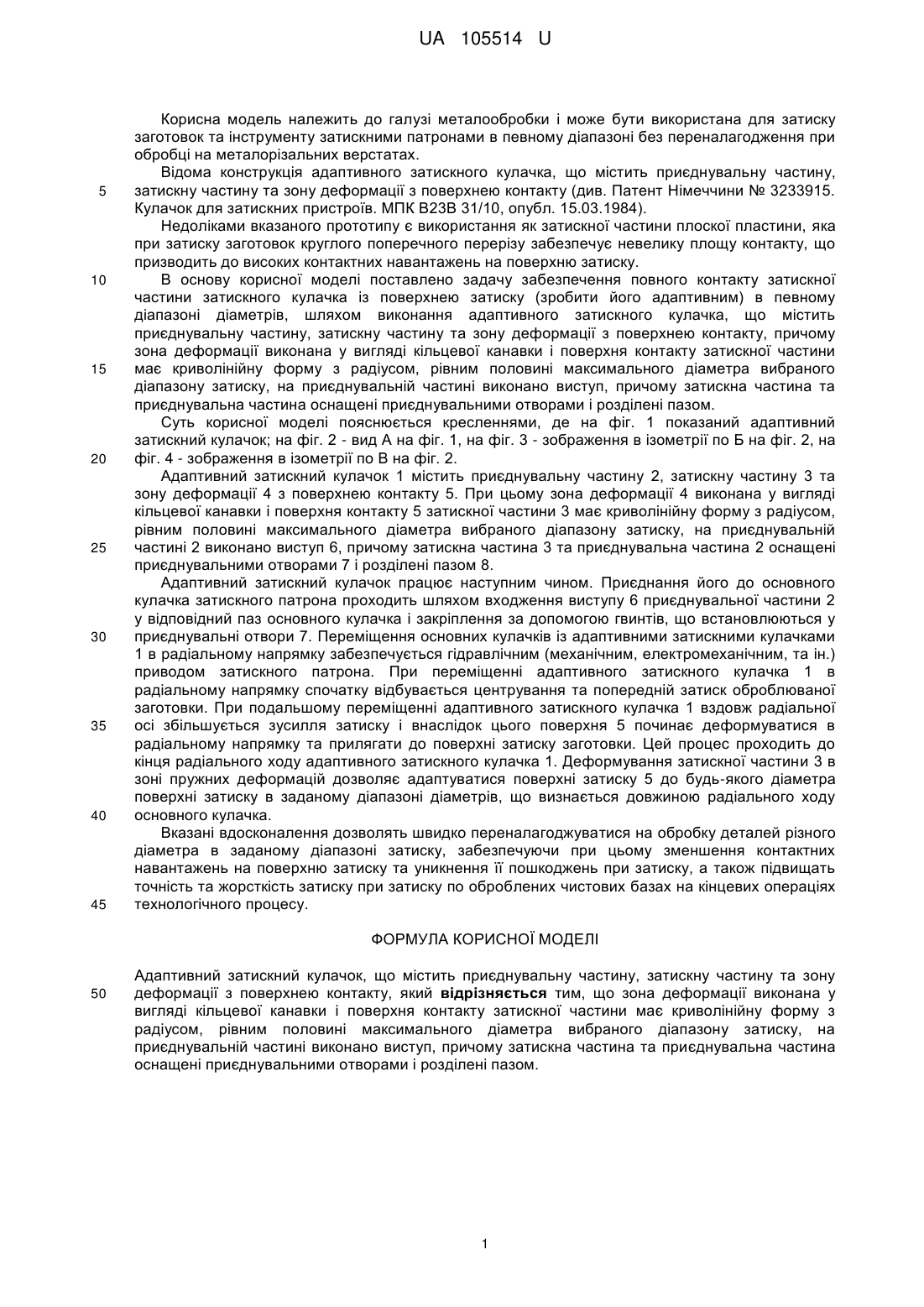

Реферат: Адаптивний затискний кулачок містить приєднувальну частину, затискну частину та зону деформації з поверхнею контакту. Зона деформації виконана у вигляді кільцевої канавки і поверхня контакту затискної частини має криволінійну форму з радіусом, рівним половині максимального діаметра вибраного діапазону затиску. На приєднувальній частині виконано виступ. Затискна частина та приєднувальна частина оснащені приєднувальними отворами і розділені пазом. UA 105514 U (54) АДАПТИВНИЙ ЗАТИСКНИЙ КУЛАЧОК UA 105514 U UA 105514 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі металообробки і може бути використана для затиску заготовок та інструменту затискними патронами в певному діапазоні без переналагодження при обробці на металорізальних верстатах. Відома конструкція адаптивного затискного кулачка, що містить приєднувальну частину, затискну частину та зону деформації з поверхнею контакту (див. Патент Німеччини № 3233915. Кулачок для затискних пристроїв. МПК В23В 31/10, опубл. 15.03.1984). Недоліками вказаного прототипу є використання як затискної частини плоскої пластини, яка при затиску заготовок круглого поперечного перерізу забезпечує невелику площу контакту, що призводить до високих контактних навантажень на поверхню затиску. В основу корисної моделі поставлено задачу забезпечення повного контакту затискної частини затискного кулачка із поверхнею затиску (зробити його адаптивним) в певному діапазоні діаметрів, шляхом виконання адаптивного затискного кулачка, що містить приєднувальну частину, затискну частину та зону деформації з поверхнею контакту, причому зона деформації виконана у вигляді кільцевої канавки і поверхня контакту затискної частини має криволінійну форму з радіусом, рівним половині максимального діаметра вибраного діапазону затиску, на приєднувальній частині виконано виступ, причому затискна частина та приєднувальна частина оснащені приєднувальними отворами і розділені пазом. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний адаптивний затискний кулачок; на фіг. 2 - вид А на фіг. 1, на фіг. 3 - зображення в ізометрії по Б на фіг. 2, на фіг. 4 - зображення в ізометрії по В на фіг. 2. Адаптивний затискний кулачок 1 містить приєднувальну частину 2, затискну частину 3 та зону деформації 4 з поверхнею контакту 5. При цьому зона деформації 4 виконана у вигляді кільцевої канавки і поверхня контакту 5 затискної частини 3 має криволінійну форму з радіусом, рівним половині максимального діаметра вибраного діапазону затиску, на приєднувальній частині 2 виконано виступ 6, причому затискна частина 3 та приєднувальна частина 2 оснащені приєднувальними отворами 7 і розділені пазом 8. Адаптивний затискний кулачок працює наступним чином. Приєднання його до основного кулачка затискного патрона проходить шляхом входження виступу 6 приєднувальної частини 2 у відповідний паз основного кулачка і закріплення за допомогою гвинтів, що встановлюються у приєднувальні отвори 7. Переміщення основних кулачків із адаптивними затискними кулачками 1 в радіальному напрямку забезпечується гідравлічним (механічним, електромеханічним, та ін.) приводом затискного патрона. При переміщенні адаптивного затискного кулачка 1 в радіальному напрямку спочатку відбувається центрування та попередній затиск оброблюваної заготовки. При подальшому переміщенні адаптивного затискного кулачка 1 вздовж радіальної осі збільшується зусилля затиску і внаслідок цього поверхня 5 починає деформуватися в радіальному напрямку та прилягати до поверхні затиску заготовки. Цей процес проходить до кінця радіального ходу адаптивного затискного кулачка 1. Деформування затискної частини 3 в зоні пружних деформацій дозволяє адаптуватися поверхні затиску 5 до будь-якого діаметра поверхні затиску в заданому діапазоні діаметрів, що визнається довжиною радіального ходу основного кулачка. Вказані вдосконалення дозволять швидко переналагоджуватися на обробку деталей різного діаметра в заданому діапазоні затиску, забезпечуючи при цьому зменшення контактних навантажень на поверхню затиску та уникнення її пошкоджень при затиску, а також підвищать точність та жорсткість затиску при затиску по оброблених чистових базах на кінцевих операціях технологічного процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Адаптивний затискний кулачок, що містить приєднувальну частину, затискну частину та зону деформації з поверхнею контакту, який відрізняється тим, що зона деформації виконана у вигляді кільцевої канавки і поверхня контакту затискної частини має криволінійну форму з радіусом, рівним половині максимального діаметра вибраного діапазону затиску, на приєднувальній частині виконано виступ, причому затискна частина та приєднувальна частина оснащені приєднувальними отворами і розділені пазом. 1 UA 105514 U 2 UA 105514 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
