Засіб для подачі сипучого матеріалу

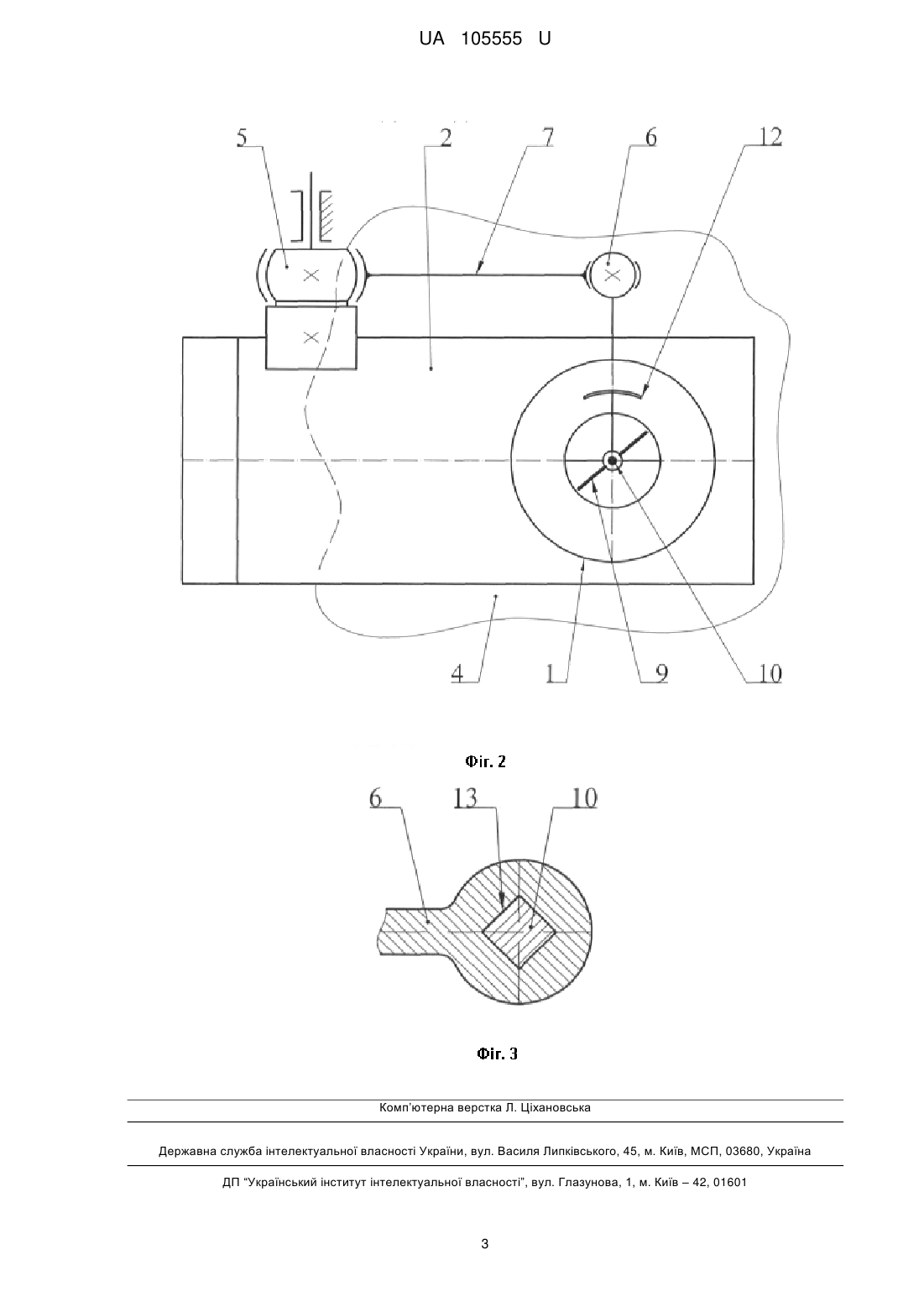

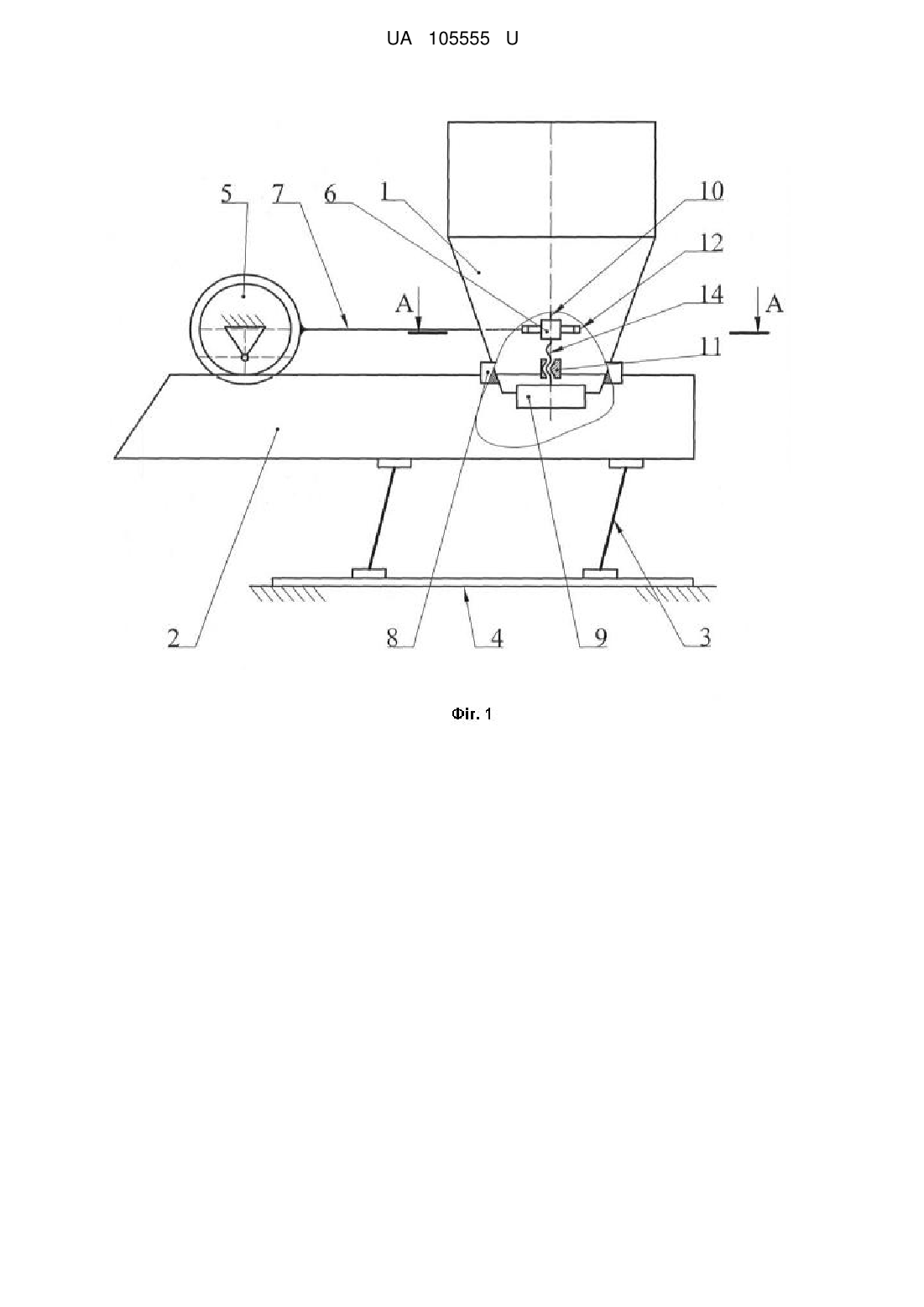

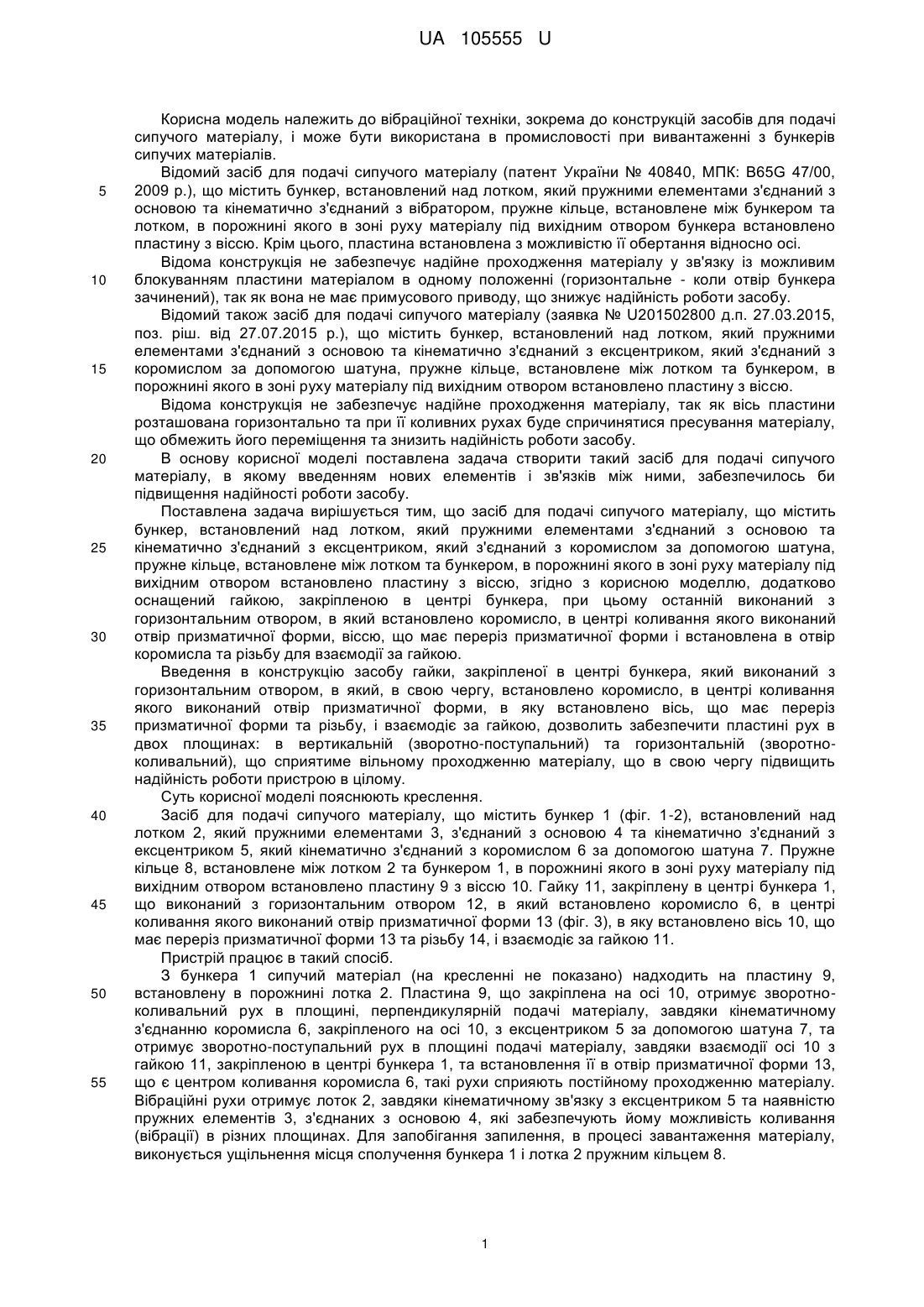

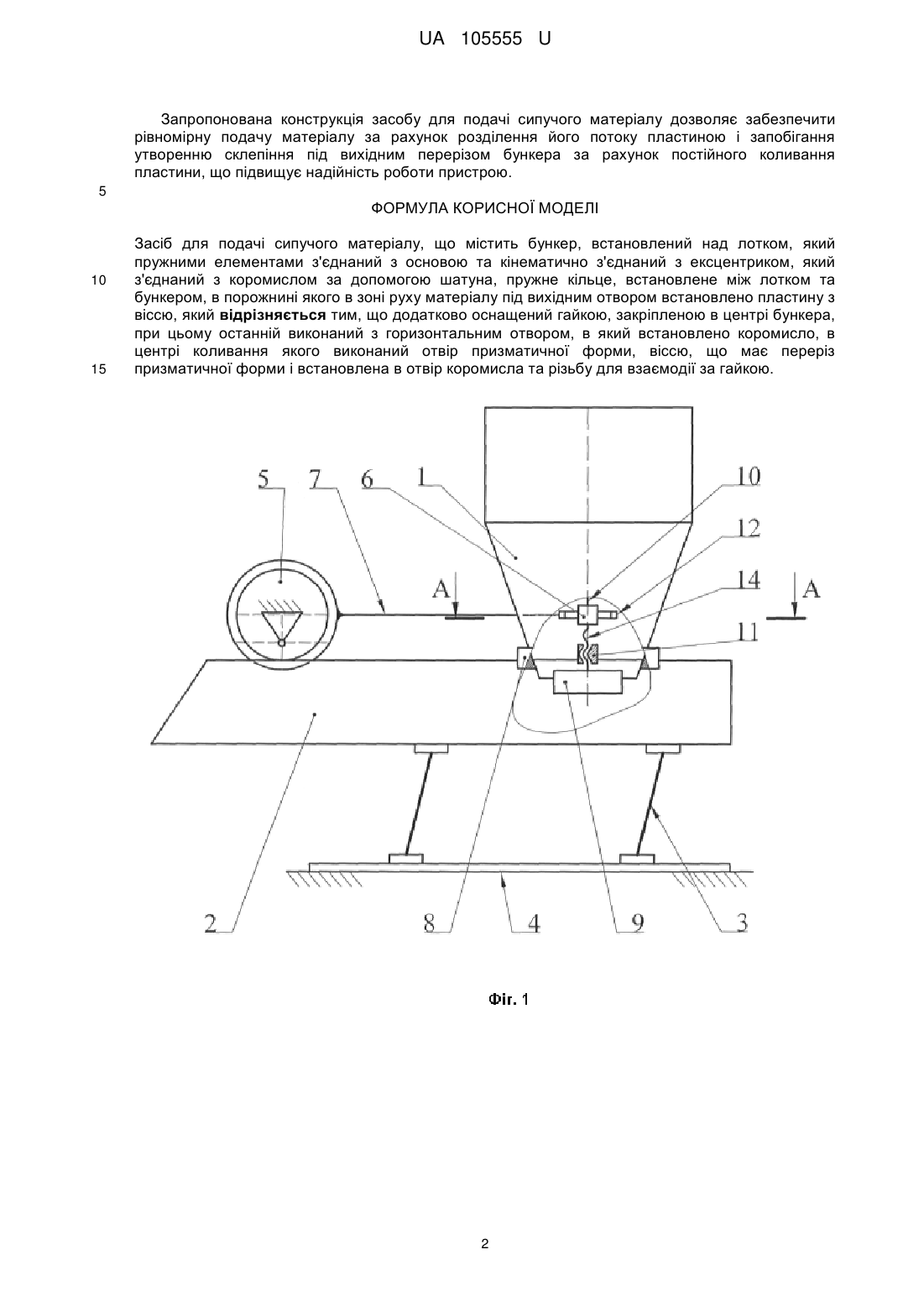

Реферат: Засіб для подачі сипучого матеріалу містить бункер, встановлений над лотком, який пружними елементами з'єднаний з основою та кінематично з'єднаний з ексцентриком, який з'єднаний з коромислом за допомогою шатуна, пружне кільце, встановлене між лотком та бункером, в порожнині якого в зоні руху матеріалу під вихідним отвором встановлено пластину з віссю. Додатково оснащений гайкою, закріпленою в центрі бункера, останній виконаний з горизонтальним отвором, в який встановлено коромисло, в центрі коливання якого виконаний отвір призматичної форми, віссю, що має переріз призматичної форми і встановлена в отвір коромисла та різьбу для взаємодії за гайкою. UA 105555 U (54) ЗАСІБ ДЛЯ ПОДАЧІ СИПУЧОГО МАТЕРІАЛУ UA 105555 U UA 105555 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вібраційної техніки, зокрема до конструкцій засобів для подачі сипучого матеріалу, і може бути використана в промисловості при вивантаженні з бункерів сипучих матеріалів. Відомий засіб для подачі сипучого матеріалу (патент України № 40840, МПК: B65G 47/00, 2009 p.), що містить бункер, встановлений над лотком, який пружними елементами з'єднаний з основою та кінематично з'єднаний з вібратором, пружне кільце, встановлене між бункером та лотком, в порожнині якого в зоні руху матеріалу під вихідним отвором бункера встановлено пластину з віссю. Крім цього, пластина встановлена з можливістю її обертання відносно осі. Відома конструкція не забезпечує надійне проходження матеріалу у зв'язку із можливим блокуванням пластини матеріалом в одному положенні (горизонтальне - коли отвір бункера зачинений), так як вона не має примусового приводу, що знижує надійність роботи засобу. Відомий також засіб для подачі сипучого матеріалу (заявка № U201502800 д.п. 27.03.2015, поз. ріш. від 27.07.2015 р.), що містить бункер, встановлений над лотком, який пружними елементами з'єднаний з основою та кінематично з'єднаний з ексцентриком, який з'єднаний з коромислом за допомогою шатуна, пружне кільце, встановлене між лотком та бункером, в порожнині якого в зоні руху матеріалу під вихідним отвором встановлено пластину з віссю. Відома конструкція не забезпечує надійне проходження матеріалу, так як вісь пластини розташована горизонтально та при її коливних рухах буде спричинятися пресування матеріалу, що обмежить його переміщення та знизить надійність роботи засобу. В основу корисної моделі поставлена задача створити такий засіб для подачі сипучого матеріалу, в якому введенням нових елементів і зв'язків між ними, забезпечилось би підвищення надійності роботи засобу. Поставлена задача вирішується тим, що засіб для подачі сипучого матеріалу, що містить бункер, встановлений над лотком, який пружними елементами з'єднаний з основою та кінематично з'єднаний з ексцентриком, який з'єднаний з коромислом за допомогою шатуна, пружне кільце, встановлене між лотком та бункером, в порожнині якого в зоні руху матеріалу під вихідним отвором встановлено пластину з віссю, згідно з корисною моделлю, додатково оснащений гайкою, закріпленою в центрі бункера, при цьому останній виконаний з горизонтальним отвором, в який встановлено коромисло, в центрі коливання якого виконаний отвір призматичної форми, віссю, що має переріз призматичної форми і встановлена в отвір коромисла та різьбу для взаємодії за гайкою. Введення в конструкцію засобу гайки, закріпленої в центрі бункера, який виконаний з горизонтальним отвором, в який, в свою чергу, встановлено коромисло, в центрі коливання якого виконаний отвір призматичної форми, в яку встановлено вісь, що має переріз призматичної форми та різьбу, і взаємодіє за гайкою, дозволить забезпечити пластині рух в двох площинах: в вертикальній (зворотно-поступальний) та горизонтальній (зворотноколивальний), що сприятиме вільному проходженню матеріалу, що в свою чергу підвищить надійність роботи пристрою в цілому. Суть корисної моделі пояснюють креслення. Засіб для подачі сипучого матеріалу, що містить бункер 1 (фіг. 1-2), встановлений над лотком 2, який пружними елементами 3, з'єднаний з основою 4 та кінематично з'єднаний з ексцентриком 5, який кінематично з'єднаний з коромислом 6 за допомогою шатуна 7. Пружне кільце 8, встановлене між лотком 2 та бункером 1, в порожнині якого в зоні руху матеріалу під вихідним отвором встановлено пластину 9 з віссю 10. Гайку 11, закріплену в центрі бункера 1, що виконаний з горизонтальним отвором 12, в який встановлено коромисло 6, в центрі коливання якого виконаний отвір призматичної форми 13 (фіг. 3), в яку встановлено вісь 10, що має перерізпризматичної форми 13 та різьбу 14, і взаємодіє за гайкою 11. Пристрій працює в такий спосіб. З бункера 1 сипучий матеріал (на кресленні не показано) надходить на пластину 9, встановлену в порожнині лотка 2. Пластина 9, що закріплена на осі 10, отримує зворотноколивальний рух в площині, перпендикулярній подачі матеріалу, завдяки кінематичному з'єднанню коромисла 6, закріпленого на осі 10, з ексцентриком 5 за допомогою шатуна 7, та отримує зворотно-поступальний рух в площині подачі матеріалу, завдяки взаємодії осі 10 з гайкою 11, закріпленою в центрі бункера 1, та встановлення її в отвір призматичної форми 13, що є центром коливання коромисла 6, такі рухи сприяють постійному проходженню матеріалу. Вібраційні рухи отримує лоток 2, завдяки кінематичному зв'язку з ексцентриком 5 та наявністю пружних елементів 3, з'єднаних з основою 4, які забезпечують йому можливість коливання (вібрації) в різних площинах. Для запобігання запилення, в процесі завантаження матеріалу, виконується ущільнення місця сполучення бункера 1 і лотка 2 пружним кільцем 8. 1 UA 105555 U Запропонована конструкція засобу для подачі сипучого матеріалу дозволяє забезпечити рівномірну подачу матеріалу за рахунок розділення його потоку пластиною і запобігання утворенню склепіння під вихідним перерізом бункера за рахунок постійного коливання пластини, що підвищує надійність роботи пристрою. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Засіб для подачі сипучого матеріалу, що містить бункер, встановлений над лотком, який пружними елементами з'єднаний з основою та кінематично з'єднаний з ексцентриком, який з'єднаний з коромислом за допомогою шатуна, пружне кільце, встановлене між лотком та бункером, в порожнині якого в зоні руху матеріалу під вихідним отвором встановлено пластину з віссю, який відрізняється тим, що додатково оснащений гайкою, закріпленою в центрі бункера, при цьому останній виконаний з горизонтальним отвором, в який встановлено коромисло, в центрі коливання якого виконаний отвір призматичної форми, віссю, що має переріз призматичної форми і встановлена в отвір коромисла та різьбу для взаємодії за гайкою. 2 UA 105555 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
