Пристрій для пневматичної подачі сипучого матеріалу

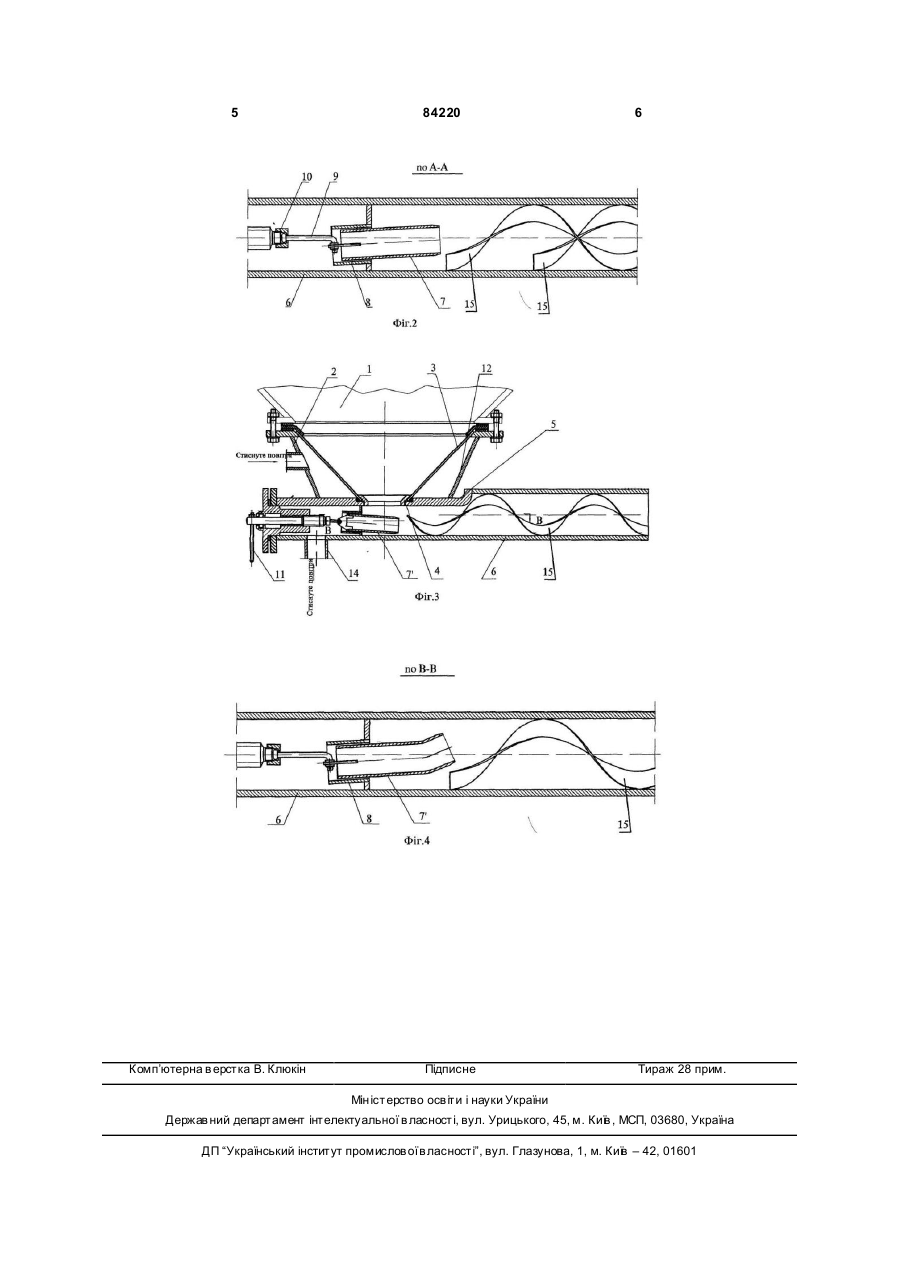

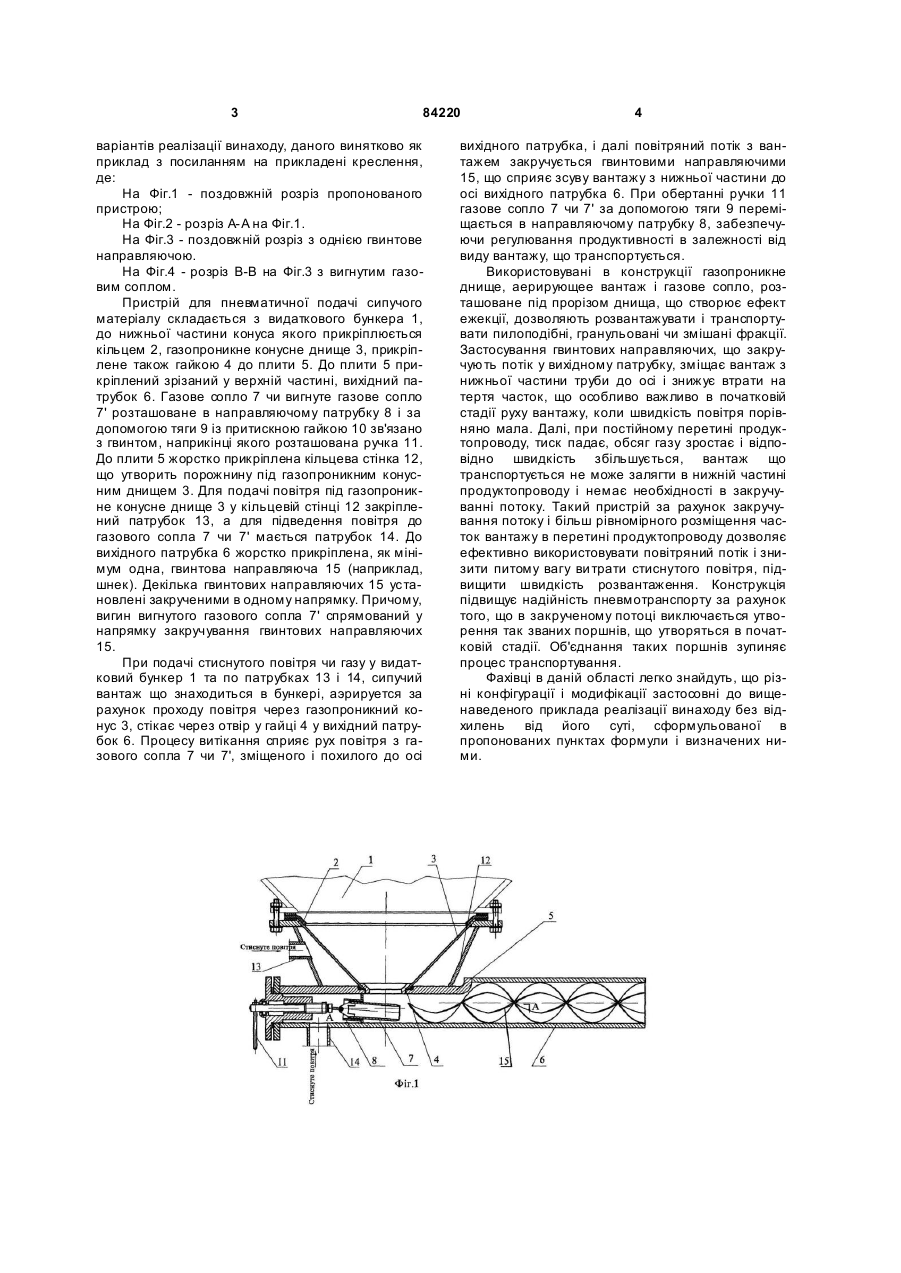

Пристрій для пневматичної подачі сипучого матеріалу, що містить видатковий бункер з газопроникним конічним днищем і центральним розва 3 84220 варіантів реалізації винаходу, даного винятково як приклад з посиланням на прикладені креслення, де: На Фіг.1 - поздовжній розріз пропонованого пристрою; На Фіг.2 - розріз А-А на Фіг.1. На Фіг.3 - поздовжній розріз з однією гвинтове направляючою. На Фіг.4 - розріз В-В на Фіг.3 з вигнутим газовим соплом. Пристрій для пневматичної подачі сипучого матеріалу складається з видаткового бункера 1, до нижньої частини конуса якого прикріплюється кільцем 2, газопроникне конусне днище 3, прикріплене також гайкою 4 до плити 5. До плити 5 прикріплений зрізаний у верхній частині, вихідний патрубок 6. Газове сопло 7 чи вигнуте газове сопло 7' розташоване в направляючому патрубку 8 і за допомогою тяги 9 із притискною гайкою 10 зв'язано з гвинтом, наприкінці якого розташована ручка 11. До плити 5 жорстко прикріплена кільцева стінка 12, що утворить порожнину під газопроникним конусним днищем 3. Для подачі повітря під газопроникне конусне днище 3 у кільцевій стінці 12 закріплений патрубок 13, а для підведення повітря до газового сопла 7 чи 7' мається патрубок 14. До вихідного патрубка 6 жорстко прикріплена, як мінімум одна, гвинтова направляюча 15 (наприклад, шнек). Декілька гвинтових направляючих 15 установлені закрученими в одному напрямку. Причому, вигин вигнутого газового сопла 7' спрямований у напрямку закручування гвинтових направляючих 15. При подачі стиснутого повітря чи газу у видатковий бункер 1 та по патрубках 13 і 14, сипучий вантаж що знаходиться в бункері, аэрируется за рахунок проходу повітря через газопроникний конус 3, стікає через отвір у гайці 4 у вихідний патрубок 6. Процесу витікання сприяє рух повітря з газового сопла 7 чи 7', зміщеного і похилого до осі 4 вихідного патрубка, і далі повітряний потік з вантажем закручується гвинтовими направляючими 15, що сприяє зсуву вантажу з нижньої частини до осі вихідного патрубка 6. При обертанні ручки 11 газове сопло 7 чи 7' за допомогою тяги 9 переміщається в направляючому патрубку 8, забезпечуючи регулювання продуктивності в залежності від виду вантажу, що транспортується. Використовувані в конструкції газопроникне днище, аерирующее вантаж і газове сопло, розташоване під прорізом днища, що створює ефект ежекції, дозволяють розвантажувати і транспортувати пилоподібні, гранульовані чи змішані фракції. Застосування гвинтових направляючих, що закручують потік у вихідному патрубку, зміщає вантаж з нижньої частини труби до осі і знижує втрати на тертя часток, що особливо важливо в початковій стадії руху вантажу, коли швидкість повітря порівняно мала. Далі, при постійному перетині продуктопроводу, тиск падає, обсяг газу зростає і відповідно швидкість збільшується, вантаж що транспортується не може залягти в нижній частині продуктопроводу і немає необхідності в закручуванні потоку. Такий пристрій за рахунок закручування потоку і більш рівномірного розміщення часток вантажу в перетині продуктопроводу дозволяє ефективно використовувати повітряний потік і знизити питому вагу ви трати стиснутого повітря, підвищити швидкість розвантаження. Конструкція підвищує надійність пневмотранспорту за рахунок того, що в закрученому потоці виключається утворення так званих поршнів, що утворяться в початковій стадії. Об'єднання таких поршнів зупиняє процес транспортування. Фахівці в даній області легко знайдуть, що різні конфігурації і модифікації застосовні до вищенаведеного приклада реалізації винаходу без відхилень від його суті, сформульованої в пропонованих пунктах формули і визначених ними. 5 Комп’ютерна в ерстка В. Клюкін 84220 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
