Засіб для подачі сипучого матеріалу

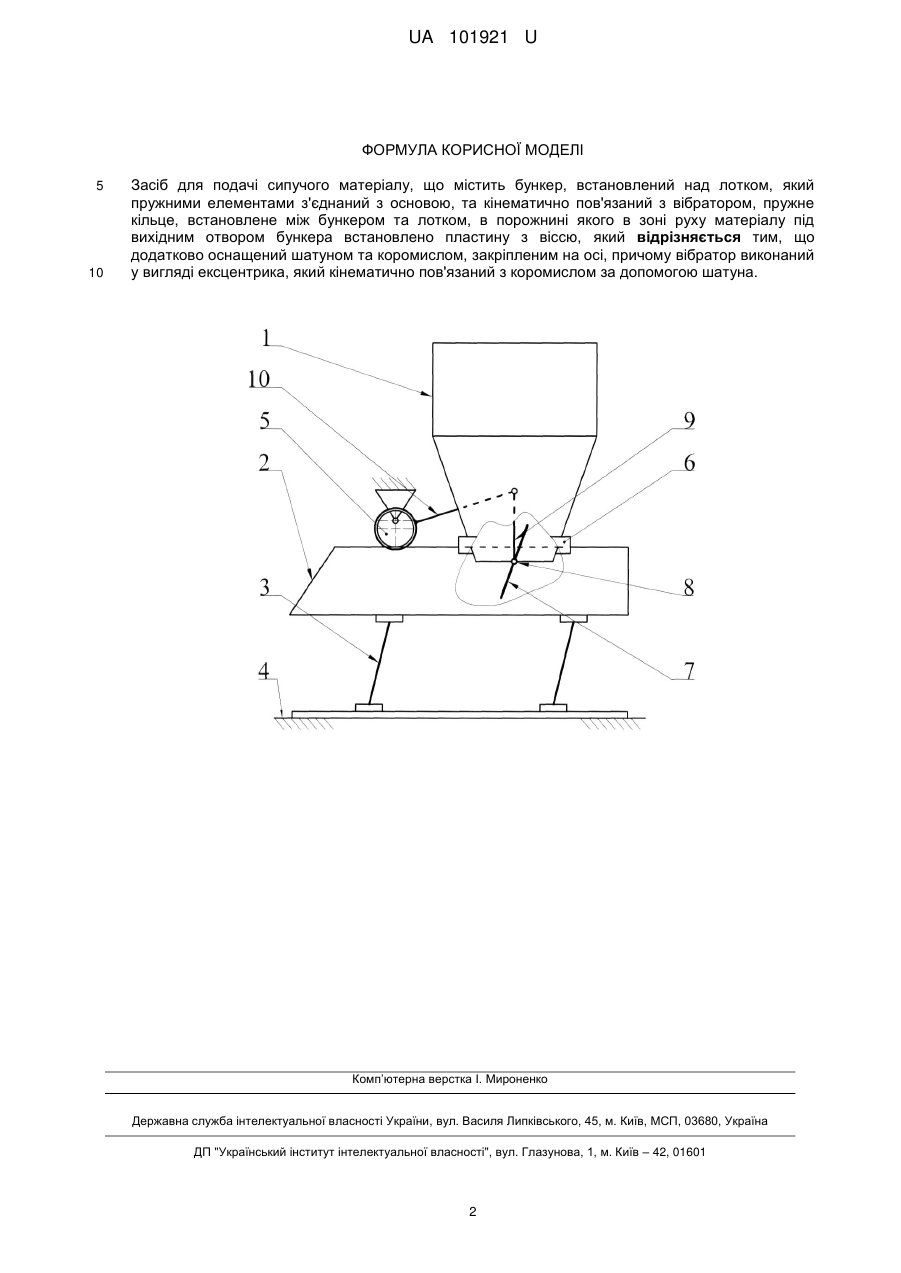

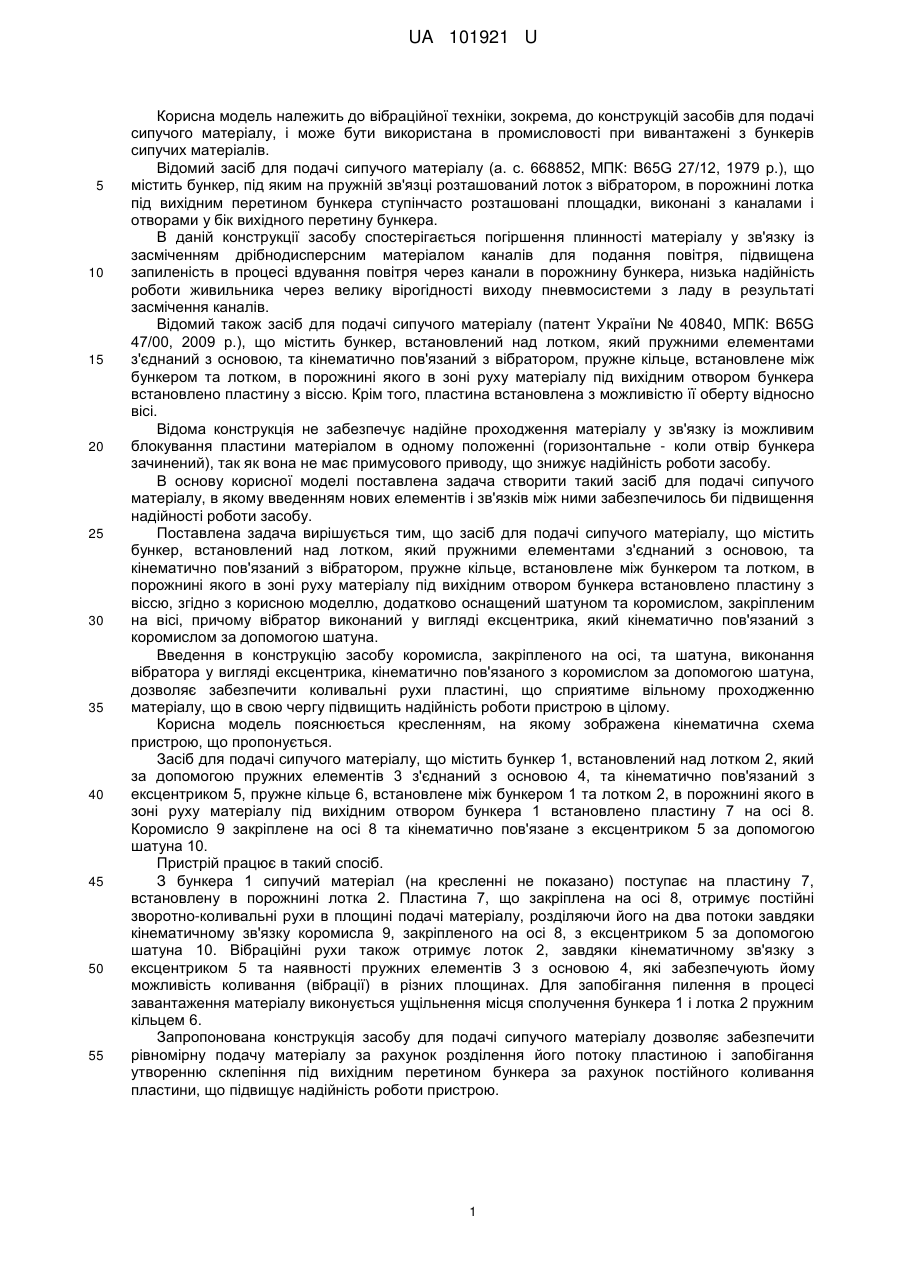

Реферат: UA 101921 U UA 101921 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вібраційної техніки, зокрема, до конструкцій засобів для подачі сипучого матеріалу, і може бути використана в промисловості при вивантажені з бункерів сипучих матеріалів. Відомий засіб для подачі сипучого матеріалу (а. с. 668852, МПК: B65G 27/12, 1979 р.), що містить бункер, під яким на пружній зв'язці розташований лоток з вібратором, в порожнині лотка під вихідним перетином бункера ступінчасто розташовані площадки, виконані з каналами і отворами у бік вихідного перетину бункера. В даній конструкції засобу спостерігається погіршення плинності матеріалу у зв'язку із засміченням дрібнодисперсним матеріалом каналів для подання повітря, підвищена запиленість в процесі вдування повітря через канали в порожнину бункера, низька надійність роботи живильника через велику вірогідності виходу пневмосистеми з ладу в результаті засмічення каналів. Відомий також засіб для подачі сипучого матеріалу (патент України № 40840, МПК: B65G 47/00, 2009 p.), що містить бункер, встановлений над лотком, який пружними елементами з'єднаний з основою, та кінематично пов'язаний з вібратором, пружне кільце, встановлене між бункером та лотком, в порожнині якого в зоні руху матеріалу під вихідним отвором бункера встановлено пластину з віссю. Крім того, пластина встановлена з можливістю її оберту відносно вісі. Відома конструкція не забезпечує надійне проходження матеріалу у зв'язку із можливим блокування пластини матеріалом в одному положенні (горизонтальне - коли отвір бункера зачинений), так як вона не має примусового приводу, що знижує надійність роботи засобу. В основу корисної моделі поставлена задача створити такий засіб для подачі сипучого матеріалу, в якому введенням нових елементів і зв'язків між ними забезпечилось би підвищення надійності роботи засобу. Поставлена задача вирішується тим, що засіб для подачі сипучого матеріалу, що містить бункер, встановлений над лотком, який пружними елементами з'єднаний з основою, та кінематично пов'язаний з вібратором, пружне кільце, встановлене між бункером та лотком, в порожнині якого в зоні руху матеріалу під вихідним отвором бункера встановлено пластину з віссю, згідно з корисною моделлю, додатково оснащений шатуном та коромислом, закріпленим на вісі, причому вібратор виконаний у вигляді ексцентрика, який кінематично пов'язаний з коромислом за допомогою шатуна. Введення в конструкцію засобу коромисла, закріпленого на осі, та шатуна, виконання вібратора у вигляді ексцентрика, кінематично пов'язаного з коромислом за допомогою шатуна, дозволяє забезпечити коливальні рухи пластині, що сприятиме вільному проходженню матеріалу, що в свою чергу підвищить надійність роботи пристрою в цілому. Корисна модель пояснюється кресленням, на якому зображена кінематична схема пристрою, що пропонується. Засіб для подачі сипучого матеріалу, що містить бункер 1, встановлений над лотком 2, який за допомогою пружних елементів 3 з'єднаний з основою 4, та кінематично пов'язаний з ексцентриком 5, пружне кільце 6, встановлене між бункером 1 та лотком 2, в порожнині якого в зоні руху матеріалу під вихідним отвором бункера 1 встановлено пластину 7 на осі 8. Коромисло 9 закріплене на осі 8 та кінематично пов'язане з ексцентриком 5 за допомогою шатуна 10. Пристрій працює в такий спосіб. З бункера 1 сипучий матеріал (на кресленні не показано) поступає на пластину 7, встановлену в порожнині лотка 2. Пластина 7, що закріплена на осі 8, отримує постійні зворотно-коливальні рухи в площині подачі матеріалу, розділяючи його на два потоки завдяки кінематичному зв'язку коромисла 9, закріпленого на осі 8, з ексцентриком 5 за допомогою шатуна 10. Вібраційні рухи також отримує лоток 2, завдяки кінематичному зв'язку з ексцентриком 5 та наявності пружних елементів 3 з основою 4, які забезпечують йому можливість коливання (вібрації) в різних площинах. Для запобігання пилення в процесі завантаження матеріалу виконується ущільнення місця сполучення бункера 1 і лотка 2 пружним кільцем 6. Запропонована конструкція засобу для подачі сипучого матеріалу дозволяє забезпечити рівномірну подачу матеріалу за рахунок розділення його потоку пластиною і запобігання утворенню склепіння під вихідним перетином бункера за рахунок постійного коливання пластини, що підвищує надійність роботи пристрою. 1 UA 101921 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Засіб для подачі сипучого матеріалу, що містить бункер, встановлений над лотком, який пружними елементами з'єднаний з основою, та кінематично пов'язаний з вібратором, пружне кільце, встановлене між бункером та лотком, в порожнині якого в зоні руху матеріалу під вихідним отвором бункера встановлено пластину з віссю, який відрізняється тим, що додатково оснащений шатуном та коромислом, закріпленим на осі, причому вібратор виконаний у вигляді ексцентрика, який кінематично пов'язаний з коромислом за допомогою шатуна. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
