Завантажувальна шахта для подачі сипучого матеріалу у млин

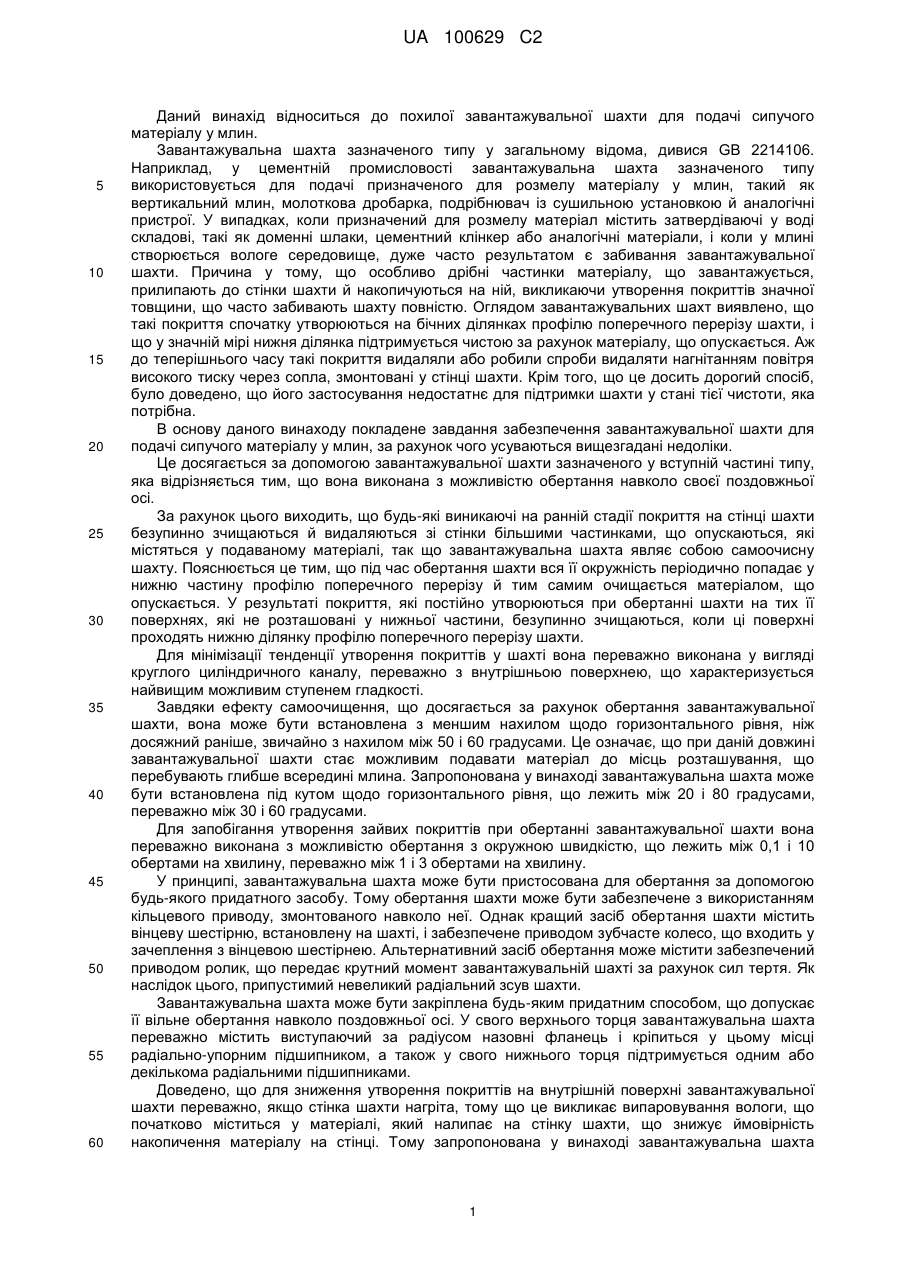

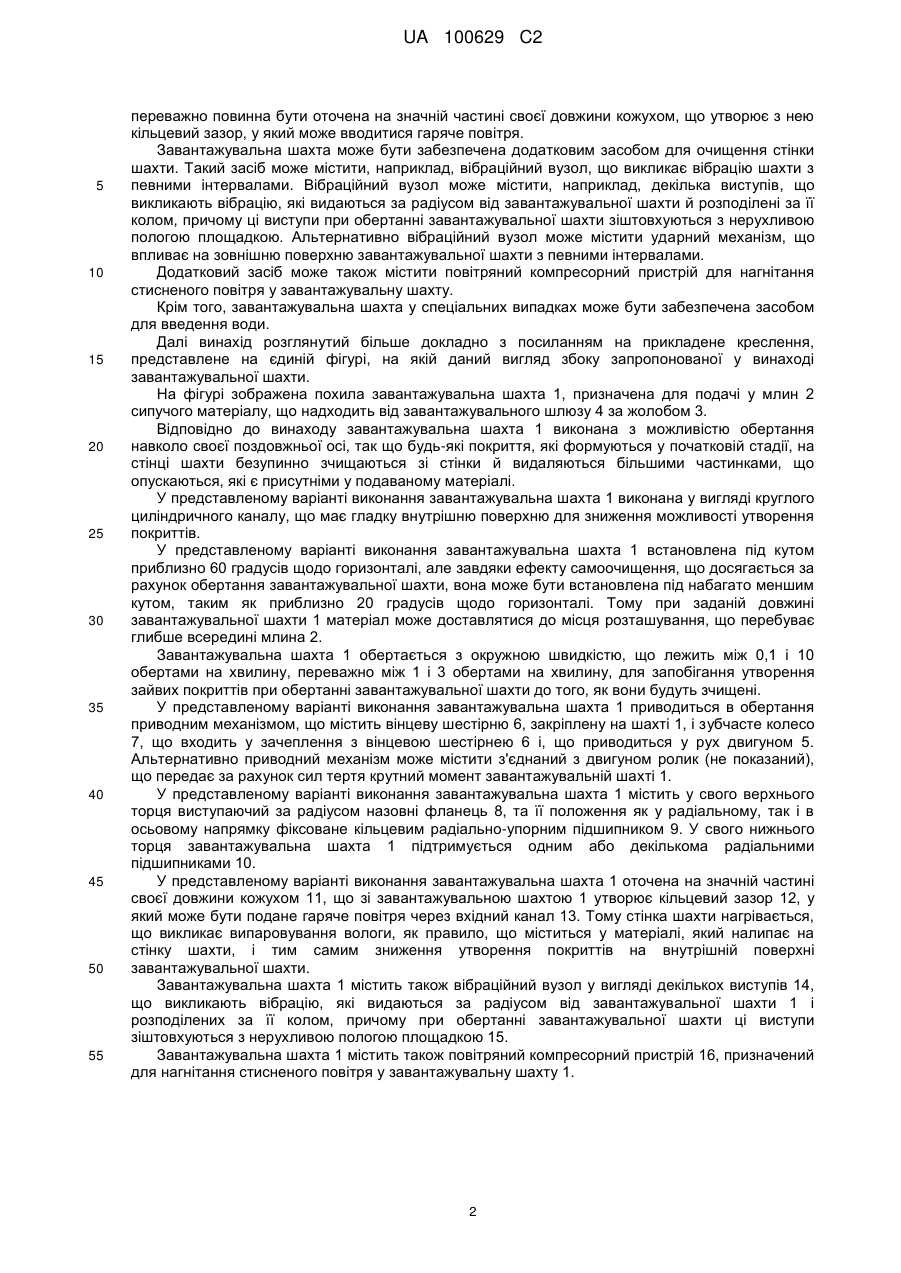

Реферат: У заявці описана похила завантажувальна шахта (1), призначена для подачі сипучого матеріалу у млин (2). Завантажувальна шахта (1) відрізняється тим, що виконана з можливістю обертання навколо своєї поздовжньої осі. За рахунок цього виходить, що будь-які виникаючі на ранній стадії покриття на стінці шахти безупинно зчищаються й видаляються зі стінки більшими частинками, що опускаються, які містяться у подаваному матеріалі, так що завантажувальна шахта являє собою самоочисну шахту. Пояснюється це тим, що під час обертання шахти вся її окружність періодично попадає у нижню частину профілю поперечного перерізу й тим самим очищається матеріалом, що опускається. У результаті покриття, що постійно утворюються при обертанні шахти на тих її поверхнях, які не розташовані у нижній частині, безупинно зчищаються, коли ці поверхні проходять нижню ділянку профілю поперечного перерізу шахти. UA 100629 C2 (12) UA 100629 C2 UA 100629 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до похилої завантажувальної шахти для подачі сипучого матеріалу у млин. Завантажувальна шахта зазначеного типу у загальному відома, дивися GB 2214106. Наприклад, у цементній промисловості завантажувальна шахта зазначеного типу використовується для подачі призначеного для розмелу матеріалу у млин, такий як вертикальний млин, молоткова дробарка, подрібнювач із сушильною установкою й аналогічні пристрої. У випадках, коли призначений для розмелу матеріал містить затвердіваючі у воді складові, такі як доменні шлаки, цементний клінкер або аналогічні матеріали, і коли у млині створюється вологе середовище, дуже часто результатом є забивання завантажувальної шахти. Причина у тому, що особливо дрібні частинки матеріалу, що завантажується, прилипають до стінки шахти й накопичуються на ній, викликаючи утворення покриттів значної товщини, що часто забивають шахту повністю. Оглядом завантажувальних шахт виявлено, що такі покриття спочатку утворюються на бічних ділянках профілю поперечного перерізу шахти, і що у значній мірі нижня ділянка підтримується чистою за рахунок матеріалу, що опускається. Аж до теперішнього часу такі покриття видаляли або робили спроби видаляти нагнітанням повітря високого тиску через сопла, змонтовані у стінці шахти. Крім того, що це досить дорогий спосіб, було доведено, що його застосування недостатнє для підтримки шахти у стані тієї чистоти, яка потрібна. В основу даного винаходу покладене завдання забезпечення завантажувальної шахти для подачі сипучого матеріалу у млин, за рахунок чого усуваються вищезгадані недоліки. Це досягається за допомогою завантажувальної шахти зазначеного у вступній частині типу, яка відрізняється тим, що вона виконана з можливістю обертання навколо своєї поздовжньої осі. За рахунок цього виходить, що будь-які виникаючі на ранній стадії покриття на стінці шахти безупинно зчищаються й видаляються зі стінки більшими частинками, що опускаються, які містяться у подаваному матеріалі, так що завантажувальна шахта являє собою самоочисну шахту. Пояснюється це тим, що під час обертання шахти вся її окружність періодично попадає у нижню частину профілю поперечного перерізу й тим самим очищається матеріалом, що опускається. У результаті покриття, які постійно утворюються при обертанні шахти на тих її поверхнях, які не розташовані у нижньої частини, безупинно зчищаються, коли ці поверхні проходять нижню ділянку профілю поперечного перерізу шахти. Для мінімізації тенденції утворення покриттів у шахті вона переважно виконана у вигляді круглого циліндричного каналу, переважно з внутрішньою поверхнею, що характеризується найвищим можливим ступенем гладкості. Завдяки ефекту самоочищення, що досягається за рахунок обертання завантажувальної шахти, вона може бути встановлена з меншим нахилом щодо горизонтального рівня, ніж досяжний раніше, звичайно з нахилом між 50 і 60 градусами. Це означає, що при даній довжині завантажувальної шахти стає можливим подавати матеріал до місць розташування, що перебувають глибше всередині млина. Запропонована у винаході завантажувальна шахта може бути встановлена під кутом щодо горизонтального рівня, що лежить між 20 і 80 градусами, переважно між 30 і 60 градусами. Для запобігання утворення зайвих покриттів при обертанні завантажувальної шахти вона переважно виконана з можливістю обертання з окружною швидкістю, що лежить між 0,1 і 10 обертами на хвилину, переважно між 1 і 3 обертами на хвилину. У принципі, завантажувальна шахта може бути пристосована для обертання за допомогою будь-якого придатного засобу. Тому обертання шахти може бути забезпечене з використанням кільцевого приводу, змонтованого навколо неї. Однак кращий засіб обертання шахти містить вінцеву шестірню, встановлену на шахті, і забезпечене приводом зубчасте колесо, що входить у зачеплення з вінцевою шестірнею. Альтернативний засіб обертання може містити забезпечений приводом ролик, що передає крутний момент завантажувальній шахті за рахунок сил тертя. Як наслідок цього, припустимий невеликий радіальний зсув шахти. Завантажувальна шахта може бути закріплена будь-яким придатним способом, що допускає її вільне обертання навколо поздовжньої осі. У свого верхнього торця завантажувальна шахта переважно містить виступаючий за радіусом назовні фланець і кріпиться у цьому місці радіально-упорним підшипником, а також у свого нижнього торця підтримується одним або декількома радіальними підшипниками. Доведено, що для зниження утворення покриттів на внутрішній поверхні завантажувальної шахти переважно, якщо стінка шахти нагріта, тому що це викликає випаровування вологи, що початково міститься у матеріалі, який налипає на стінку шахти, що знижує ймовірність накопичення матеріалу на стінці. Тому запропонована у винаході завантажувальна шахта 1 UA 100629 C2 5 10 15 20 25 30 35 40 45 50 55 переважно повинна бути оточена на значній частині своєї довжини кожухом, що утворює з нею кільцевий зазор, у який може вводитися гаряче повітря. Завантажувальна шахта може бути забезпечена додатковим засобом для очищення стінки шахти. Такий засіб може містити, наприклад, вібраційний вузол, що викликає вібрацію шахти з певними інтервалами. Вібраційний вузол може містити, наприклад, декілька виступів, що викликають вібрацію, які видаються за радіусом від завантажувальної шахти й розподілені за її колом, причому ці виступи при обертанні завантажувальної шахти зіштовхуються з нерухливою пологою площадкою. Альтернативно вібраційний вузол може містити ударний механізм, що впливає на зовнішню поверхню завантажувальної шахти з певними інтервалами. Додатковий засіб може також містити повітряний компресорний пристрій для нагнітання стисненого повітря у завантажувальну шахту. Крім того, завантажувальна шахта у спеціальних випадках може бути забезпечена засобом для введення води. Далі винахід розглянутий більше докладно з посиланням на прикладене креслення, представлене на єдиній фігурі, на якій даний вигляд збоку запропонованої у винаході завантажувальної шахти. На фігурі зображена похила завантажувальна шахта 1, призначена для подачі у млин 2 сипучого матеріалу, що надходить від завантажувального шлюзу 4 за жолобом 3. Відповідно до винаходу завантажувальна шахта 1 виконана з можливістю обертання навколо своєї поздовжньої осі, так що будь-які покриття, які формуються у початковій стадії, на стінці шахти безупинно зчищаються зі стінки й видаляються більшими частинками, що опускаються, які є присутніми у подаваному матеріалі. У представленому варіанті виконання завантажувальна шахта 1 виконана у вигляді круглого циліндричного каналу, що має гладку внутрішню поверхню для зниження можливості утворення покриттів. У представленому варіанті виконання завантажувальна шахта 1 встановлена під кутом приблизно 60 градусів щодо горизонталі, але завдяки ефекту самоочищення, що досягається за рахунок обертання завантажувальної шахти, вона може бути встановлена під набагато меншим кутом, таким як приблизно 20 градусів щодо горизонталі. Тому при заданій довжині завантажувальної шахти 1 матеріал може доставлятися до місця розташування, що перебуває глибше всередині млина 2. Завантажувальна шахта 1 обертається з окружною швидкістю, що лежить між 0,1 і 10 обертами на хвилину, переважно між 1 і 3 обертами на хвилину, для запобігання утворення зайвих покриттів при обертанні завантажувальної шахти до того, як вони будуть зчищені. У представленому варіанті виконання завантажувальна шахта 1 приводиться в обертання приводним механізмом, що містить вінцеву шестірню 6, закріплену на шахті 1, і зубчасте колесо 7, що входить у зачеплення з вінцевою шестірнею 6 і, що приводиться у рух двигуном 5. Альтернативно приводний механізм може містити з'єднаний з двигуном ролик (не показаний), що передає за рахунок сил тертя крутний момент завантажувальній шахті 1. У представленому варіанті виконання завантажувальна шахта 1 містить у свого верхнього торця виступаючий за радіусом назовні фланець 8, та її положення як у радіальному, так і в осьовому напрямку фіксоване кільцевим радіально-упорним підшипником 9. У свого нижнього торця завантажувальна шахта 1 підтримується одним або декількома радіальними підшипниками 10. У представленому варіанті виконання завантажувальна шахта 1 оточена на значній частині своєї довжини кожухом 11, що зі завантажувальною шахтою 1 утворює кільцевий зазор 12, у який може бути подане гаряче повітря через вхідний канал 13. Тому стінка шахти нагрівається, що викликає випаровування вологи, як правило, що міститься у матеріалі, який налипає на стінку шахти, і тим самим зниження утворення покриттів на внутрішній поверхні завантажувальної шахти. Завантажувальна шахта 1 містить також вібраційний вузол у вигляді декількох виступів 14, що викликають вібрацію, які видаються за радіусом від завантажувальної шахти 1 і розподілених за її колом, причому при обертанні завантажувальної шахти ці виступи зіштовхуються з нерухливою пологою площадкою 15. Завантажувальна шахта 1 містить також повітряний компресорний пристрій 16, призначений для нагнітання стисненого повітря у завантажувальну шахту 1. 2 UA 100629 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 1. Похила завантажувальна шахта (1) для подачі сипучого матеріалу у млин (2), яка відрізняється тим, що вона виконана з можливістю обертання навколо своєї поздовжньої осі. 2. Завантажувальна шахта за п. 1, яка відрізняється тим, що вона сформована круглим циліндричним каналом. 3. Завантажувальна шахта за п. 1 або 2, яка відрізняється тим, що вона сформована з гладкою внутрішньою поверхнею. 4. Завантажувальна шахта за п. 1, яка відрізняється тим, що вона розташована під кутом щодо горизонталі, який лежить між 20 і 80 градусами, переважно між 30 і 60 градусами. 5. Завантажувальна шахта за п. 1, яка відрізняється тим, що вона виконана з можливістю обертання з окружною швидкістю від 0,1 до 10 обертів на хвилину, переважно від 1 до 3 обертів на хвилину. 6. Завантажувальна шахта за п. 1, яка відрізняється тим, що вона містить вінцеву шестірню (6), закріплену на шахті (1), і з'єднане з двигуном зубчасте колесо (7), що входить у зачеплення з вінцевою шестірнею. 7. Завантажувальна шахта за п. 1, яка відрізняється тим, що вона містить з'єднаний з двигуном ролик, що передає крутний момент завантажувальній шахті (1) за рахунок сил тертя. 8. Завантажувальна шахта за п. 1, яка відрізняється тим, що вона містить на своєму верхньому торці виступаючий за радіусом назовні фланець (8) і кріпиться у даному місці радіально-упорним підшипником (9), у той час як нижній торець її підтримується одним або декількома радіальними підшипниками (10). 9. Завантажувальна шахта за п. 1, яка відрізняється тим, що на значній частині своєї довжини вона оточена кожухом (11), що утворює зі завантажувальною шахтою (1) кільцевий зазор (12), виконаний з можливістю подачі у нього через вхідний канал (13) гарячого повітря. 10. Завантажувальна шахта за будь-яким із попередніх пунктів, яка відрізняється тим, що вона включає додатковий засіб очищення стінки шахти, такий як вібраційний вузол (14, 15), що викликає з певними інтервалами вібрацію шахти, і/або повітряний компресорний пристрій (16) для нагнітання стисненого повітря у завантажувальну шахту. 3 UA 100629 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
