Пристрій для пасивного витягування хребта та активного масажу спини

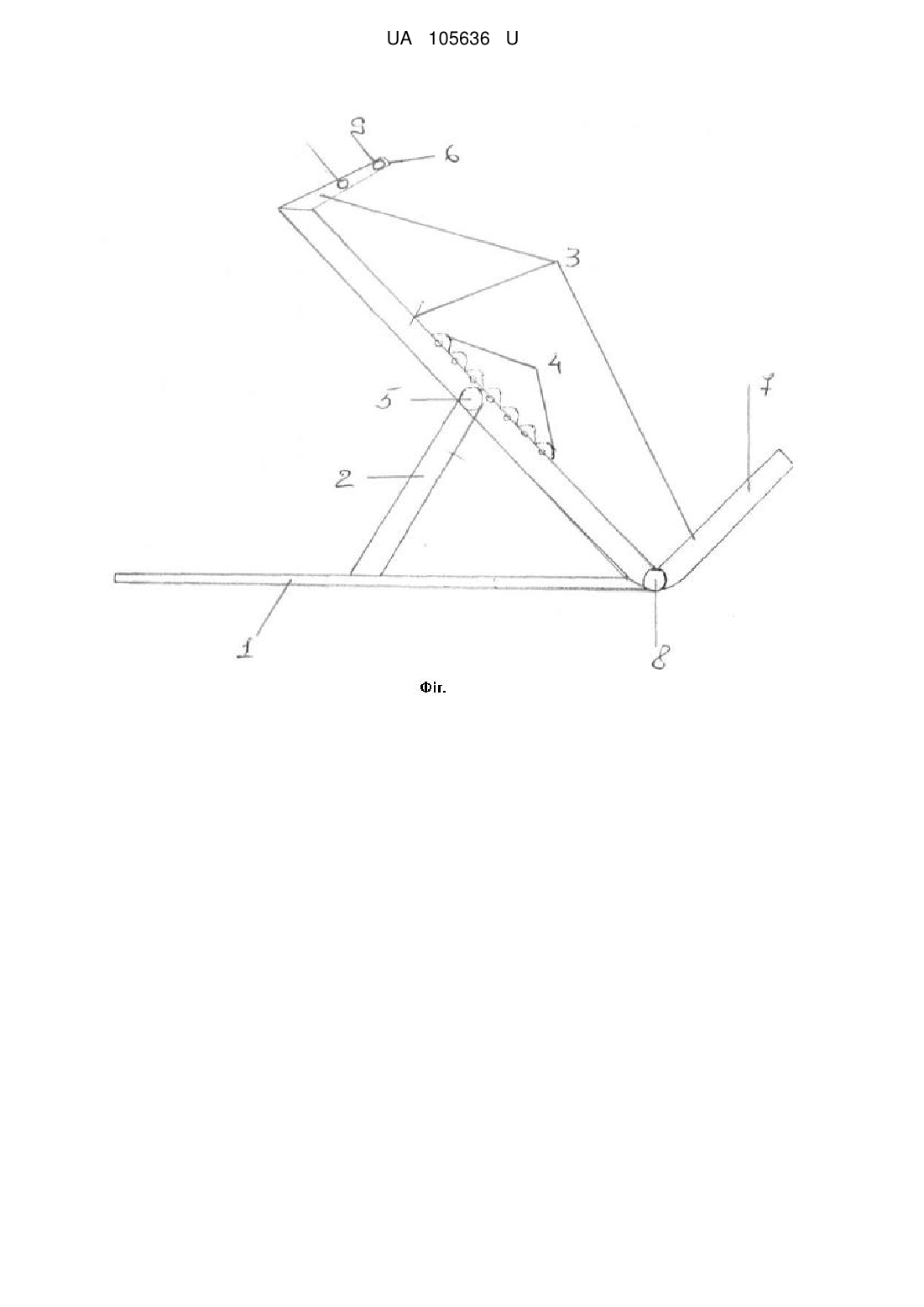

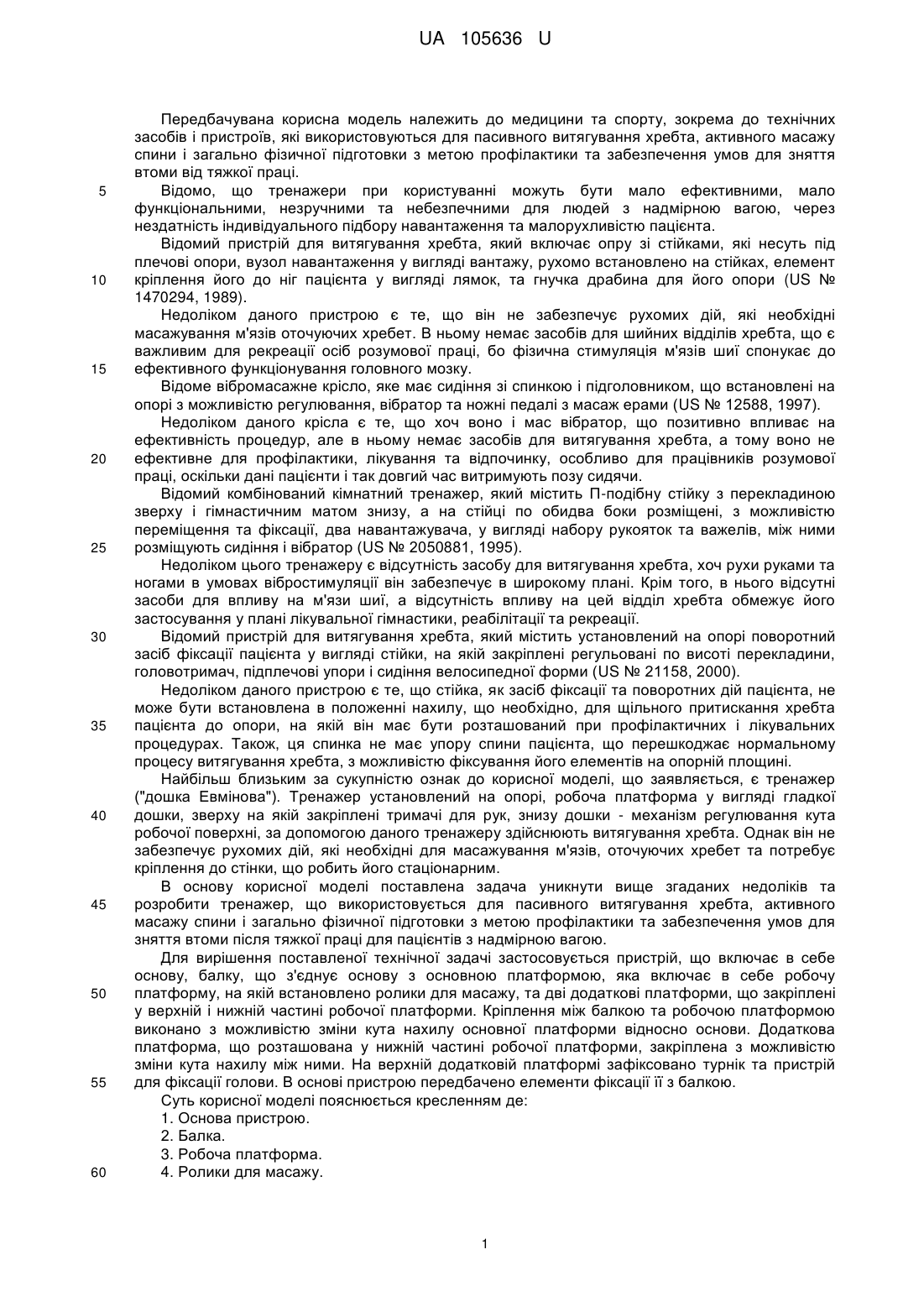

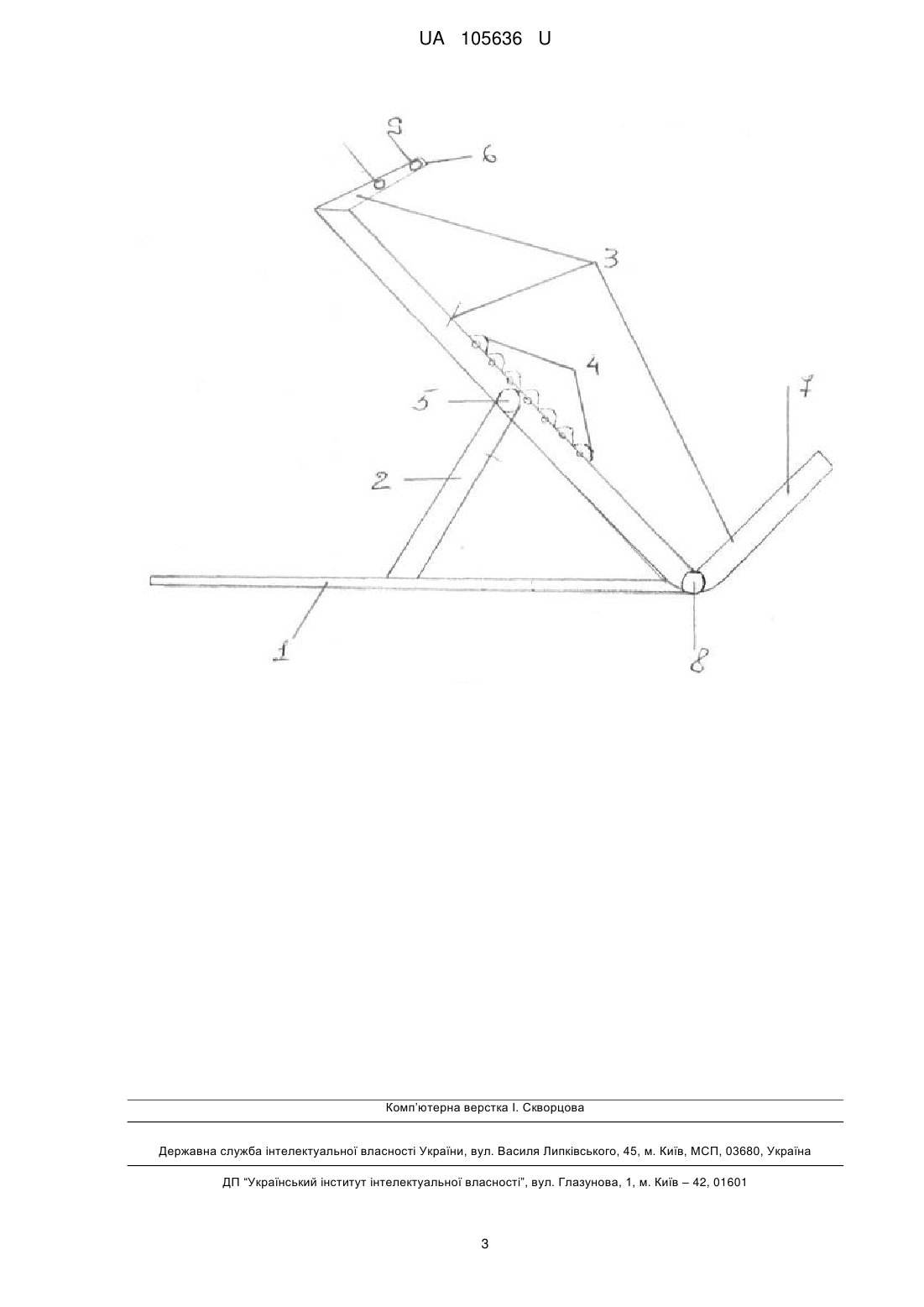

Реферат: Пристрій для пасивного витягування хребта та активного масажу спини включає в себе основу, балку, що з'єднує основу з основною платформою, яка включає в себе робочу платформу, на якій встановлені ролики для масажу, та дві додаткові платформи, що закріплені у верхній і нижній частині робочої платформи. Кріплення між балкою та робочою платформою виконано з можливістю зміни кута нахилу основної платформи відносно основи. UA 105636 U (12) UA 105636 U UA 105636 U 5 10 15 20 25 30 35 40 45 50 55 60 Передбачувана корисна модель належить до медицини та спорту, зокрема до технічних засобів і пристроїв, які використовуються для пасивного витягування хребта, активного масажу спини і загально фізичної підготовки з метою профілактики та забезпечення умов для зняття втоми від тяжкої праці. Відомо, що тренажери при користуванні можуть бути мало ефективними, мало функціональними, незручними та небезпечними для людей з надмірною вагою, через нездатність індивідуального підбору навантаження та малорухливістю пацієнта. Відомий пристрій для витягування хребта, який включає опру зі стійками, які несуть під плечові опори, вузол навантаження у вигляді вантажу, рухомо встановлено на стійках, елемент кріплення його до ніг пацієнта у вигляді лямок, та гнучка драбина для його опори (US № 1470294, 1989). Недоліком даного пристрою є те, що він не забезпечує рухомих дій, які необхідні масажування м'язів оточуючих хребет. В ньому немає засобів для шийних відділів хребта, що є важливим для рекреації осіб розумової праці, бо фізична стимуляція м'язів шиї спонукає до ефективного функціонування головного мозку. Відоме вібромасажне крісло, яке має сидіння зі спинкою і підголовником, що встановлені на опорі з можливістю регулювання, вібратор та ножні педалі з масаж ерами (US № 12588, 1997). Недоліком даного крісла є те, що хоч воно і мас вібратор, що позитивно впливає на ефективність процедур, але в ньому немає засобів для витягування хребта, а тому воно не ефективне для профілактики, лікування та відпочинку, особливо для працівників розумової праці, оскільки дані пацієнти і так довгий час витримують позу сидячи. Відомий комбінований кімнатний тренажер, який містить П-подібну стійку з перекладиною зверху і гімнастичним матом знизу, а на стійці по обидва боки розміщені, з можливістю переміщення та фіксації, два навантажувача, у вигляді набору рукояток та важелів, між ними розміщують сидіння і вібратор (US № 2050881, 1995). Недоліком цього тренажеру є відсутність засобу для витягування хребта, хоч рухи руками та ногами в умовах вібростимуляції він забезпечує в широкому плані. Крім того, в нього відсутні засоби для впливу на м'язи шиї, а відсутність впливу на цей відділ хребта обмежує його застосування у плані лікувальної гімнастики, реабілітації та рекреації. Відомий пристрій для витягування хребта, який містить установлений на опорі поворотний засіб фіксації пацієнта у вигляді стійки, на якій закріплені регульовані по висоті перекладини, головотримач, підплечові упори і сидіння велосипедної форми (US № 21158, 2000). Недоліком даного пристрою є те, що стійка, як засіб фіксації та поворотних дій пацієнта, не може бути встановлена в положенні нахилу, що необхідно, для щільного притискання хребта пацієнта до опори, на якій він має бути розташований при профілактичних і лікувальних процедурах. Також, ця спинка не має упору спини пацієнта, що перешкоджає нормальному процесу витягування хребта, з можливістю фіксування його елементів на опорній площині. Найбільш близьким за сукупністю ознак до корисної моделі, що заявляється, є тренажер ("дошка Евмінова"). Тренажер установлений на опорі, робоча платформа у вигляді гладкої дошки, зверху на якій закріплені тримачі для рук, знизу дошки - механізм регулювання кута робочої поверхні, за допомогою даного тренажеру здійснюють витягування хребта. Однак він не забезпечує рухомих дій, які необхідні для масажування м'язів, оточуючих хребет та потребує кріплення до стінки, що робить його стаціонарним. В основу корисної моделі поставлена задача уникнути вище згаданих недоліків та розробити тренажер, що використовується для пасивного витягування хребта, активного масажу спини і загально фізичної підготовки з метою профілактики та забезпечення умов для зняття втоми після тяжкої праці для пацієнтів з надмірною вагою. Для вирішення поставленої технічної задачі застосовується пристрій, що включає в себе основу, балку, що з'єднує основу з основною платформою, яка включає в себе робочу платформу, на якій встановлено ролики для масажу, та дві додаткові платформи, що закріплені у верхній і нижній частині робочої платформи. Кріплення між балкою та робочою платформою виконано з можливістю зміни кута нахилу основної платформи відносно основи. Додаткова платформа, що розташована у нижній частині робочої платформи, закріплена з можливістю зміни кута нахилу між ними. На верхній додатковій платформі зафіксовано турнік та пристрій для фіксації голови. В основі пристрою передбачено елементи фіксації її з балкою. Суть корисної моделі пояснюється кресленням де: 1. Основа пристрою. 2. Балка. 3. Робоча платформа. 4. Ролики для масажу. 1 UA 105636 U 5 10 15 5. Механізм зміни положення кута нахилу робочої платформи. 6. Верхня додаткова платформа. 7. Нижня додаткова платформа. 8. Механізм зміни положення кута нижньої платформи відносно основної платформи. 9. Турнік. 10. Пристрій для фіксації голови. Пристрій працює у такий спосіб. В залежності від ваги пацієнта та його фізичних можливостей, за рахунок механізму зміни кута робочої платформи, встановлюють оптимальний кут нахилу робочої платформи. Пацієнт лягає спиною на робочу платформу, а саме на ролики, ноги встановлює на нижню додаткову платформу та виконує присідання в даному положенні. Чим менше буде кут нахилу між основною платформою та основою пристрою, тим менше навантаження буде йти на ноги пацієнта і тим щільніше буде прилягання спини до масажних роликів і навпаки. У разі фіксації голови пацієнта в тримачі для голови можливо виконувати витягування хребта та шиї. Пристрій дає можливість підвищити ефективність впливу процедур і фізичних вправ на опірно-рухомий апарат пацієнта і його кровообіг при присіданні, витягуванні хребта і взагалі при лікувальній гімнастиці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Пристрій для пасивного витягування хребта та активного масажу спини, що включає в себе основу, балку, що з'єднує основу з основною платформою, яка включає в себе робочу платформу, на якій встановлені ролики для масажу, та дві додаткові платформи, що закріплені у верхній і нижній частині робочої платформи, кріплення між балкою та робочою платформою виконано з можливістю зміни кута нахилу основної платформи відносно основи. 2. Пристрій за п. 1, який відрізняється тим, що додаткова платформа, яка розташована у нижній частині робочої, закріплена з можливістю зміни кута нахилу між ними. 3. Пристрій за п. 1, який відрізняється тим, що на верхній додатковій платформі зафіксовано турнік та пристрій для фіксації голови. 4. Пристрій за п. 1, який відрізняється тим, що в основі пристрою передбачено елементи фіксації її з балкою. 2 UA 105636 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
