Диск розпилювальний

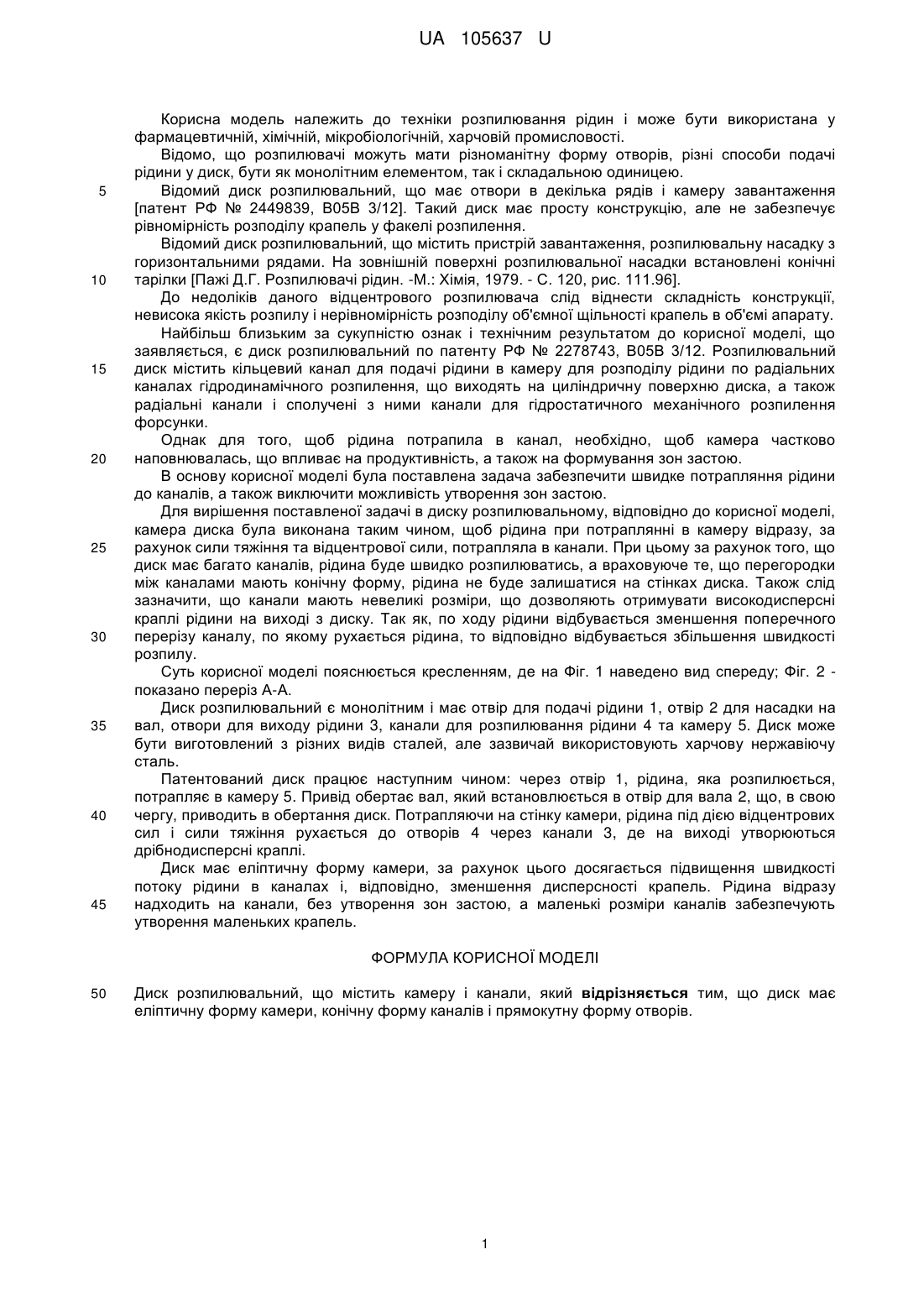

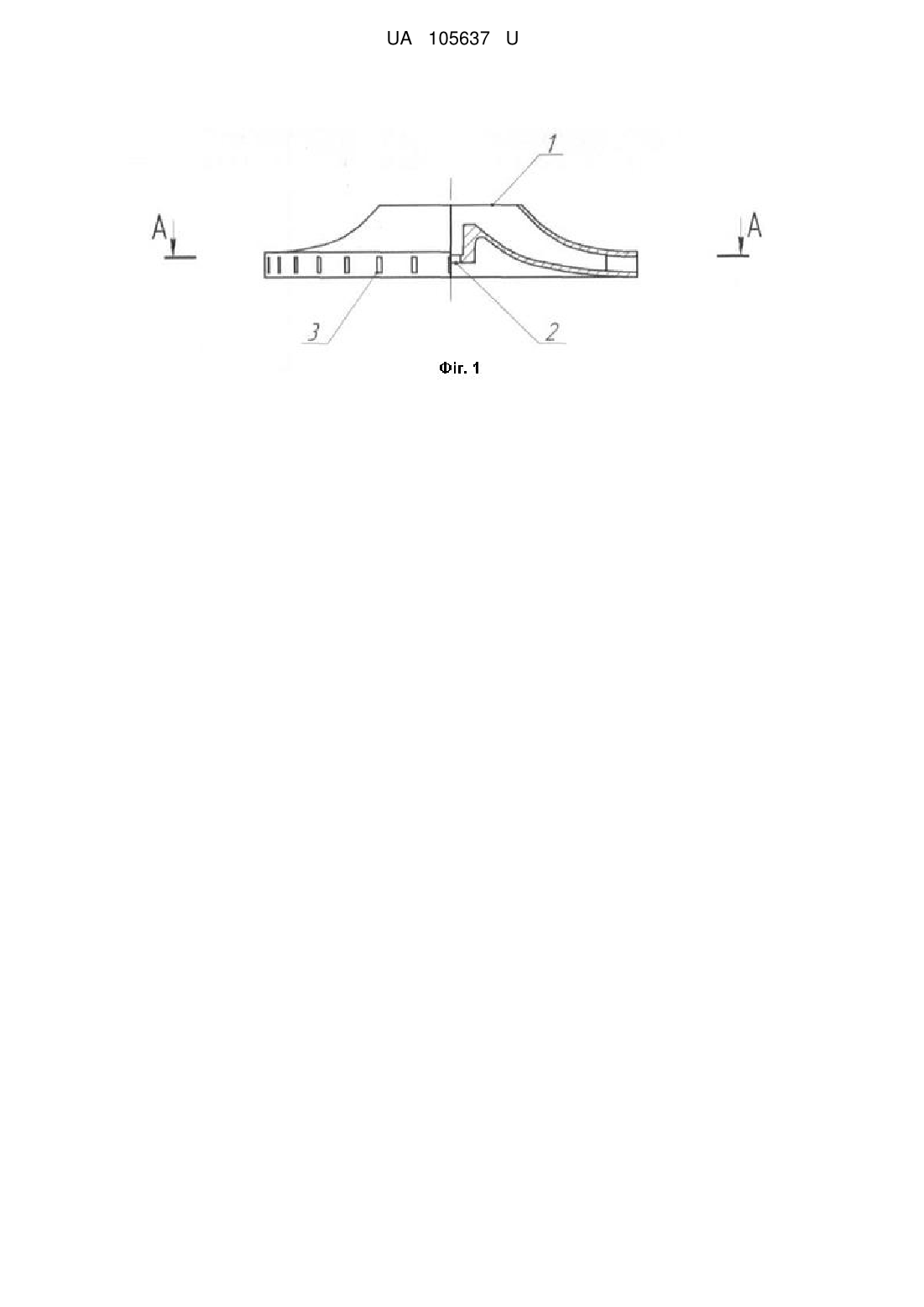

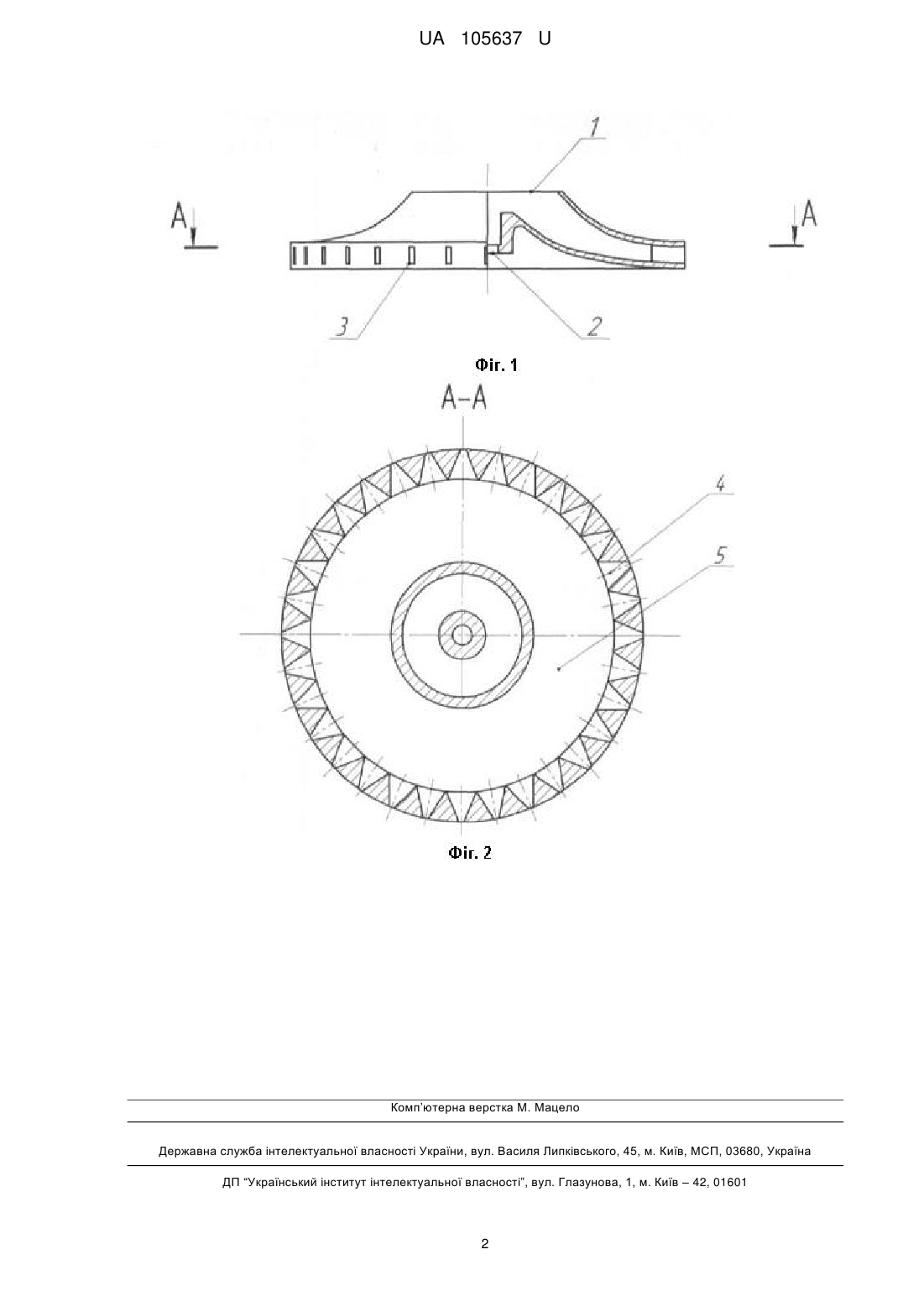

Реферат: Диск розпилювальний, що містить камеру і канали, причому диск має еліптичну форму камери, конічну форму каналів і прямокутну форму отворів. UA 105637 U (12) UA 105637 U UA 105637 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до техніки розпилювання рідин і може бути використана у фармацевтичній, хімічній, мікробіологічній, харчовій промисловості. Відомо, що розпилювачі можуть мати різноманітну форму отворів, різні способи подачі рідини у диск, бути як монолітним елементом, так і складальною одиницею. Відомий диск розпилювальний, що має отвори в декілька рядів і камеру завантаження [патент РФ № 2449839, В05В 3/12]. Такий диск має просту конструкцію, але не забезпечує рівномірність розподілу крапель у факелі розпилення. Відомий диск розпилювальний, що містить пристрій завантаження, розпилювальну насадку з горизонтальними рядами. На зовнішній поверхні розпилювальної насадки встановлені конічні тарілки [Пажі Д.Г. Розпилювачі рідин. -М.: Хімія, 1979. - С. 120, рис. 111.96]. До недоліків даного відцентрового розпилювача слід віднести складність конструкції, невисока якість розпилу і нерівномірність розподілу об'ємної щільності крапель в об'ємі апарату. Найбільш близьким за сукупністю ознак і технічним результатом до корисної моделі, що заявляється, є диск розпилювальний по патенту РФ № 2278743, В05В 3/12. Розпилювальний диск містить кільцевий канал для подачі рідини в камеру для розподілу рідини по радіальних каналах гідродинамічного розпилення, що виходять на циліндричну поверхню диска, а також радіальні канали і сполучені з ними канали для гідростатичного механічного розпилення форсунки. Однак для того, щоб рідина потрапила в канал, необхідно, щоб камера частково наповнювалась, що впливає на продуктивність, а також на формування зон застою. В основу корисної моделі була поставлена задача забезпечити швидке потрапляння рідини до каналів, а також виключити можливість утворення зон застою. Для вирішення поставленої задачі в диску розпилювальному, відповідно до корисної моделі, камера диска була виконана таким чином, щоб рідина при потраплянні в камеру відразу, за рахунок сили тяжіння та відцентрової сили, потрапляла в канали. При цьому за рахунок того, що диск має багато каналів, рідина буде швидко розпилюватись, а враховуюче те, що перегородки між каналами мають конічну форму, рідина не буде залишатися на стінках диска. Також слід зазначити, що канали мають невеликі розміри, що дозволяють отримувати високодисперсні краплі рідини на виході з диску. Так як, по ходу рідини відбувається зменшення поперечного перерізу каналу, по якому рухається рідина, то відповідно відбувається збільшення швидкості розпилу. Суть корисної моделі пояснюється кресленням, де на Фіг. 1 наведено вид спереду; Фіг. 2 показано переріз А-А. Диск розпилювальний є монолітним і має отвір для подачі рідини 1, отвір 2 для насадки на вал, отвори для виходу рідини 3, канали для розпилювання рідини 4 та камеру 5. Диск може бути виготовлений з різних видів сталей, але зазвичай використовують харчову нержавіючу сталь. Патентований диск працює наступним чином: через отвір 1, рідина, яка розпилюється, потрапляє в камеру 5. Привід обертає вал, який встановлюється в отвір для вала 2, що, в свою чергу, приводить в обертання диск. Потрапляючи на стінку камери, рідина під дією відцентрових сил і сили тяжіння рухається до отворів 4 через канали 3, де на виході утворюються дрібнодисперсні краплі. Диск має еліптичну форму камери, за рахунок цього досягається підвищення швидкості потоку рідини в каналах і, відповідно, зменшення дисперсності крапель. Рідина відразу надходить на канали, без утворення зон застою, а маленькі розміри каналів забезпечують утворення маленьких крапель. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Диск розпилювальний, що містить камеру і канали, який відрізняється тим, що диск має еліптичну форму камери, конічну форму каналів і прямокутну форму отворів. 1 UA 105637 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
