Спосіб виготовлення ствола стрілецької зброї

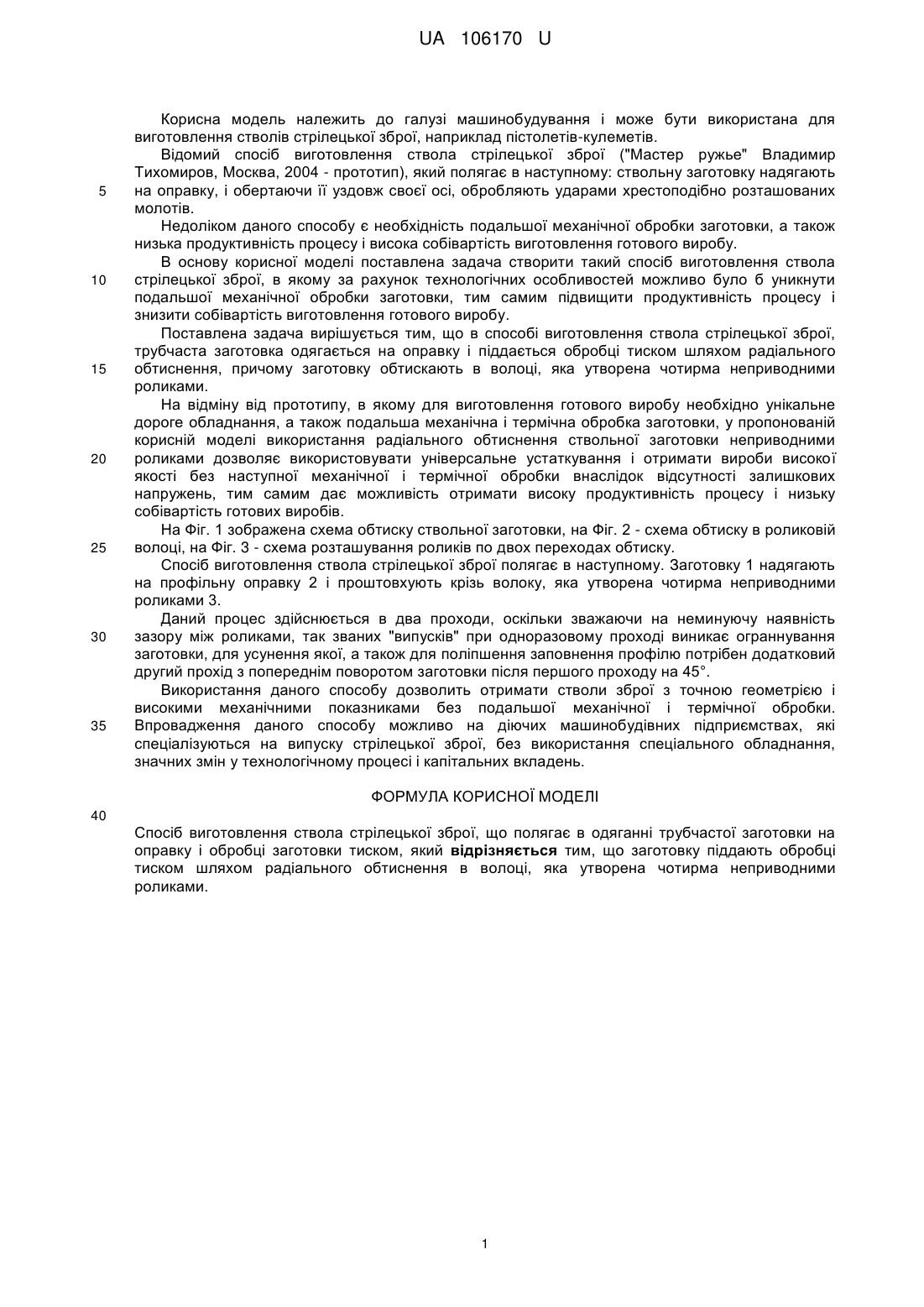

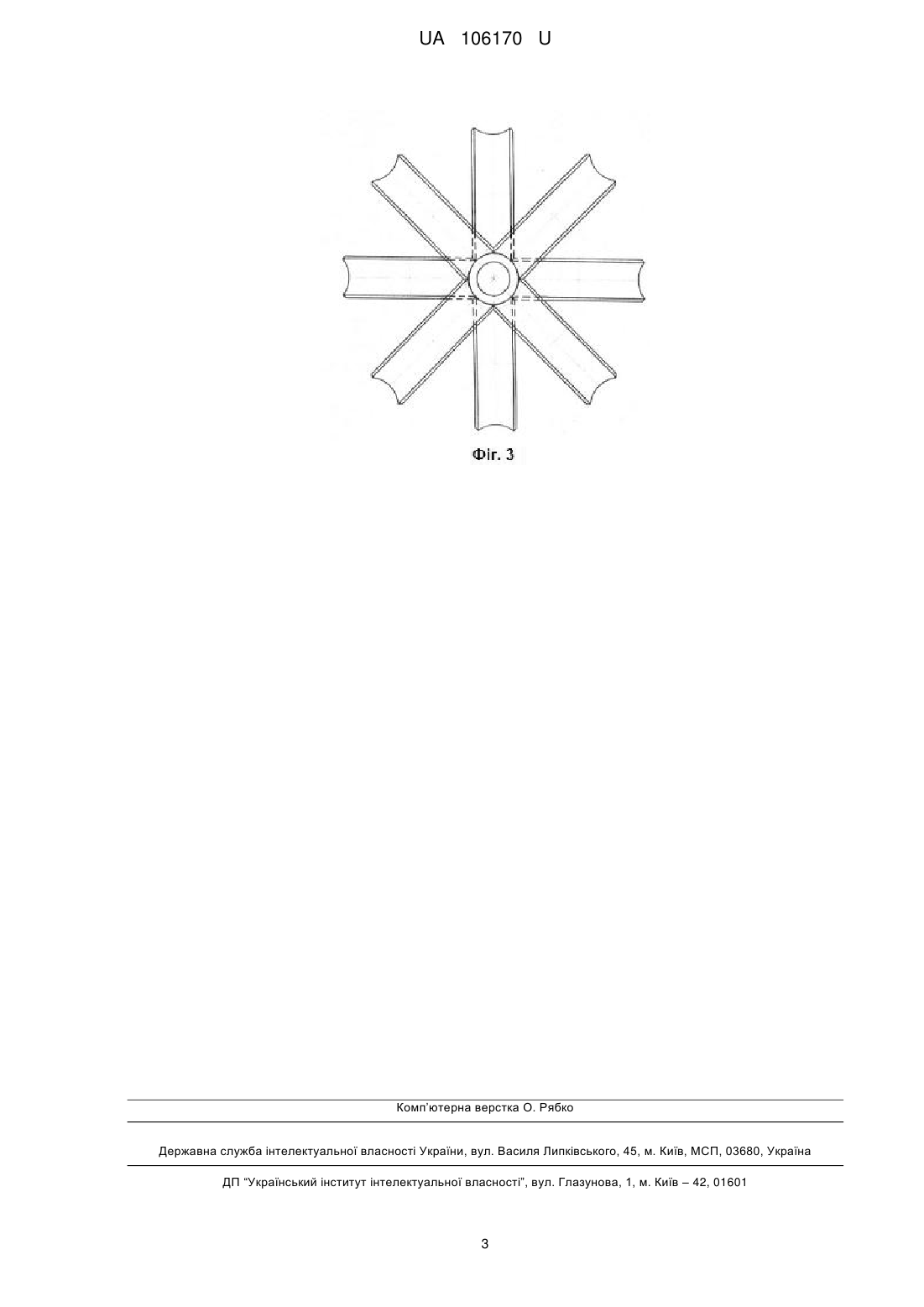

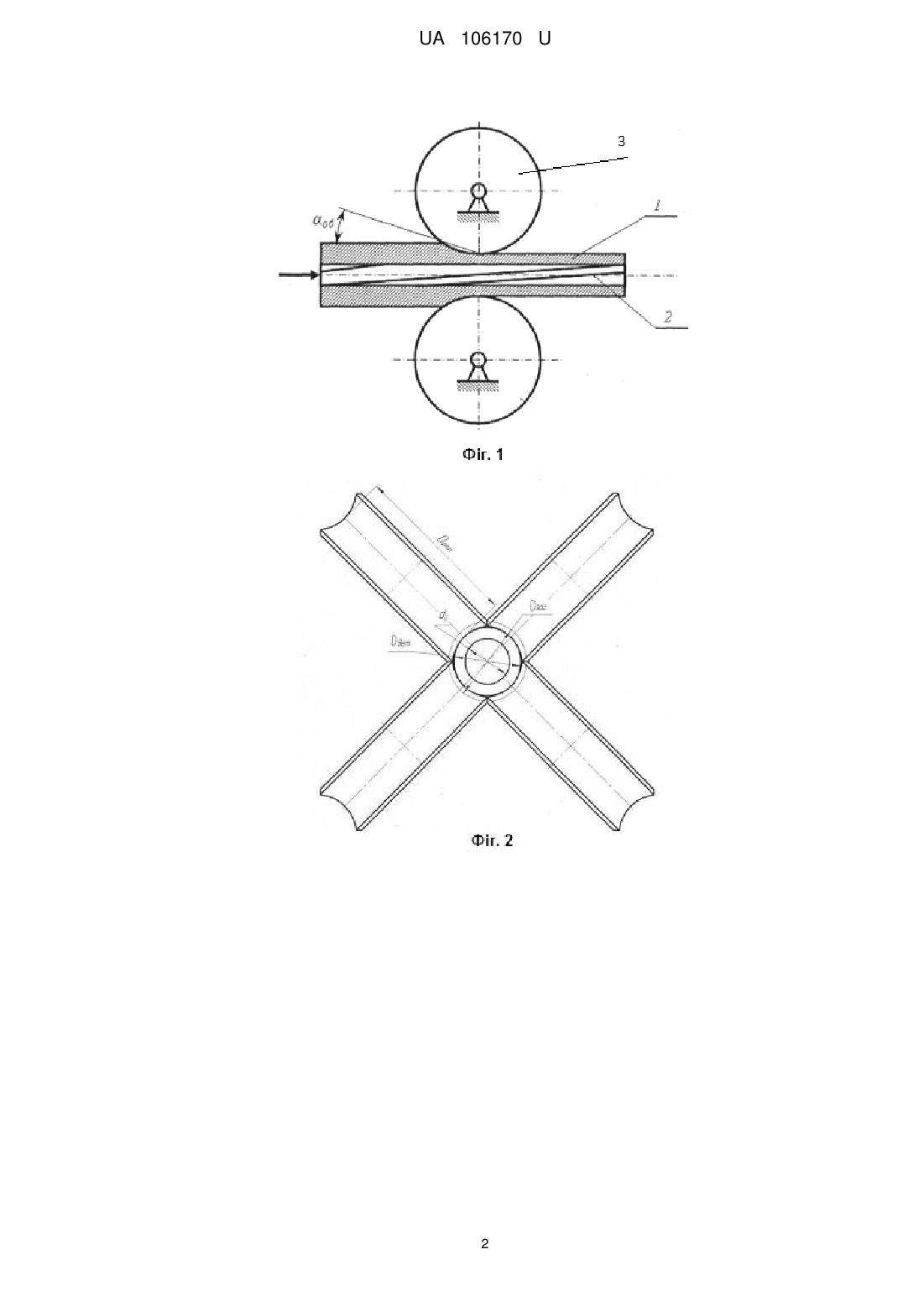

Реферат: Спосіб виготовлення ствола стрілецької зброї, що полягає в одяганні трубчастої заготовки на оправку і обробці заготовки тиском. Заготовку піддають обробці тиском шляхом радіального обтиснення в волоці, яка утворена чотирма неприводними роликами. UA 106170 U (12) UA 106170 U UA 106170 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування і може бути використана для виготовлення стволів стрілецької зброї, наприклад пістолетів-кулеметів. Відомий спосіб виготовлення ствола стрілецької зброї ("Мастер ружье" Владимир Тихомиров, Москва, 2004 - прототип), який полягає в наступному: ствольну заготовку надягають на оправку, і обертаючи її уздовж своєї осі, обробляють ударами хрестоподібно розташованих молотів. Недоліком даного способу є необхідність подальшої механічної обробки заготовки, а також низька продуктивність процесу і висока собівартість виготовлення готового виробу. В основу корисної моделі поставлена задача створити такий спосіб виготовлення ствола стрілецької зброї, в якому за рахунок технологічних особливостей можливо було б уникнути подальшої механічної обробки заготовки, тим самим підвищити продуктивність процесу і знизити собівартість виготовлення готового виробу. Поставлена задача вирішується тим, що в способі виготовлення ствола стрілецької зброї, трубчаста заготовка одягається на оправку і піддається обробці тиском шляхом радіального обтиснення, причому заготовку обтискають в волоці, яка утворена чотирма неприводними роликами. На відміну від прототипу, в якому для виготовлення готового виробу необхідно унікальне дороге обладнання, а також подальша механічна і термічна обробка заготовки, у пропонованій корисній моделі використання радіального обтиснення ствольної заготовки неприводними роликами дозволяє використовувати універсальне устаткування і отримати вироби високої якості без наступної механічної і термічної обробки внаслідок відсутності залишкових напружень, тим самим дає можливість отримати високу продуктивність процесу і низьку собівартість готових виробів. На Фіг. 1 зображена схема обтиску ствольної заготовки, на Фіг. 2 - схема обтиску в роликовій волоці, на Фіг. 3 - схема розташування роликів по двох переходах обтиску. Спосіб виготовлення ствола стрілецької зброї полягає в наступному. Заготовку 1 надягають на профільну оправку 2 і проштовхують крізь волоку, яка утворена чотирма неприводними роликами 3. Даний процес здійснюється в два проходи, оскільки зважаючи на неминуючу наявність зазору між роликами, так званих "випусків" при одноразовому проході виникає ограннування заготовки, для усунення якої, а також для поліпшення заповнення профілю потрібен додатковий другий прохід з попереднім поворотом заготовки після першого проходу на 45°. Використання даного способу дозволить отримати стволи зброї з точною геометрією і високими механічними показниками без подальшої механічної і термічної обробки. Впровадження даного способу можливо на діючих машинобудівних підприємствах, які спеціалізуються на випуску стрілецької зброї, без використання спеціального обладнання, значних змін у технологічному процесі і капітальних вкладень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб виготовлення ствола стрілецької зброї, що полягає в одяганні трубчастої заготовки на оправку і обробці заготовки тиском, який відрізняється тим, що заготовку піддають обробці тиском шляхом радіального обтиснення в волоці, яка утворена чотирма неприводними роликами. 1 UA 106170 U 2 UA 106170 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
