Пристрій електроживлення змінного струму

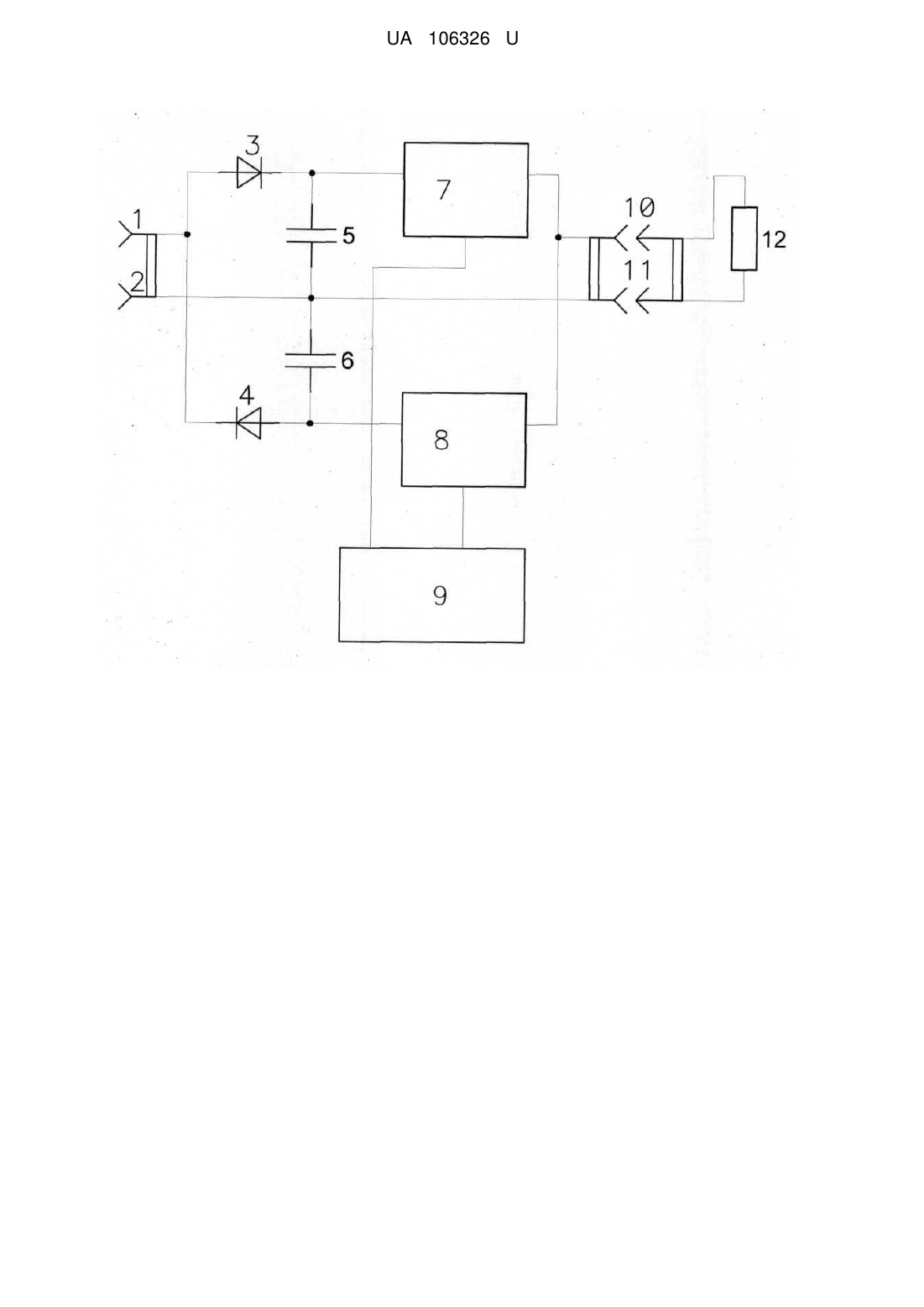

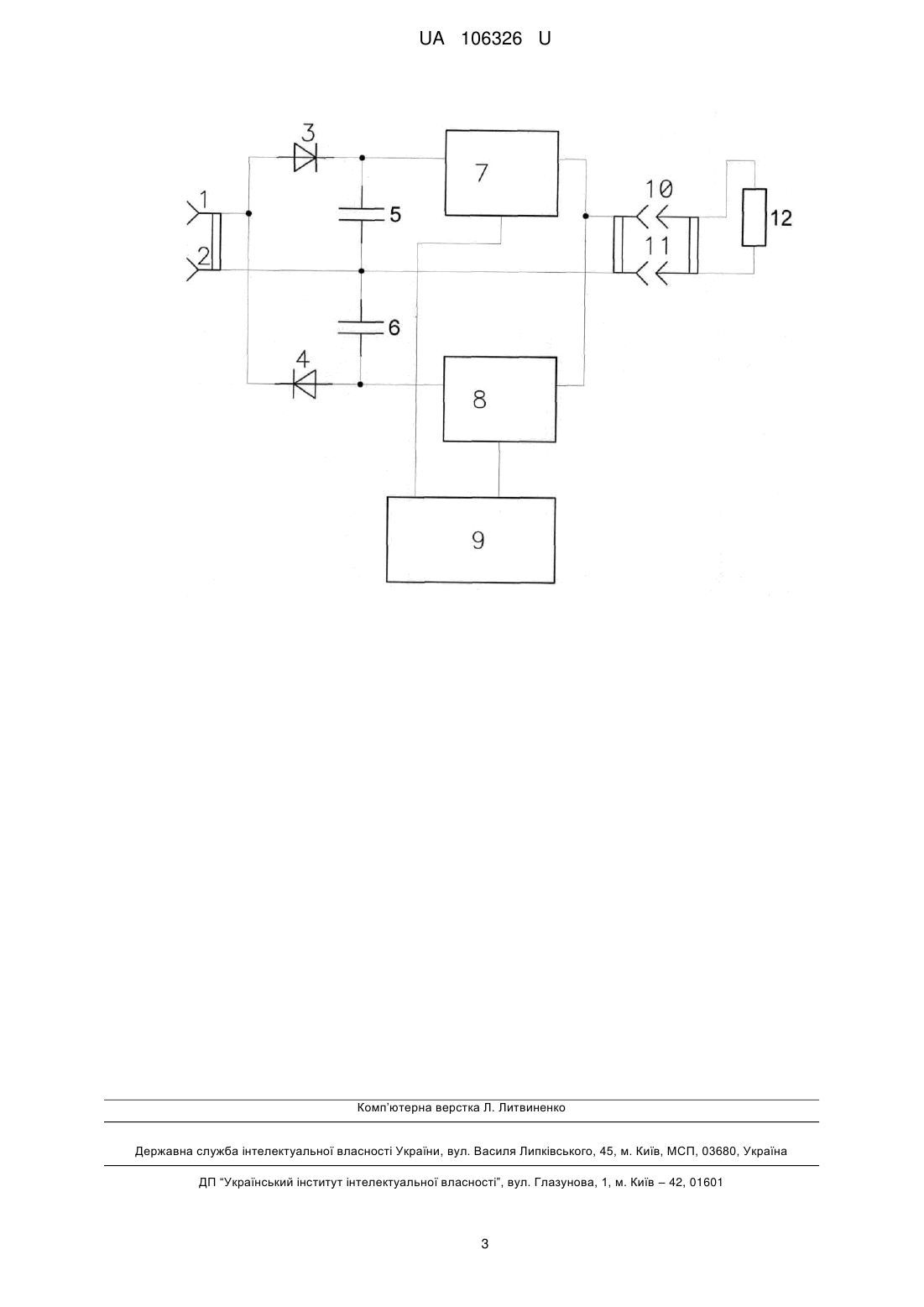

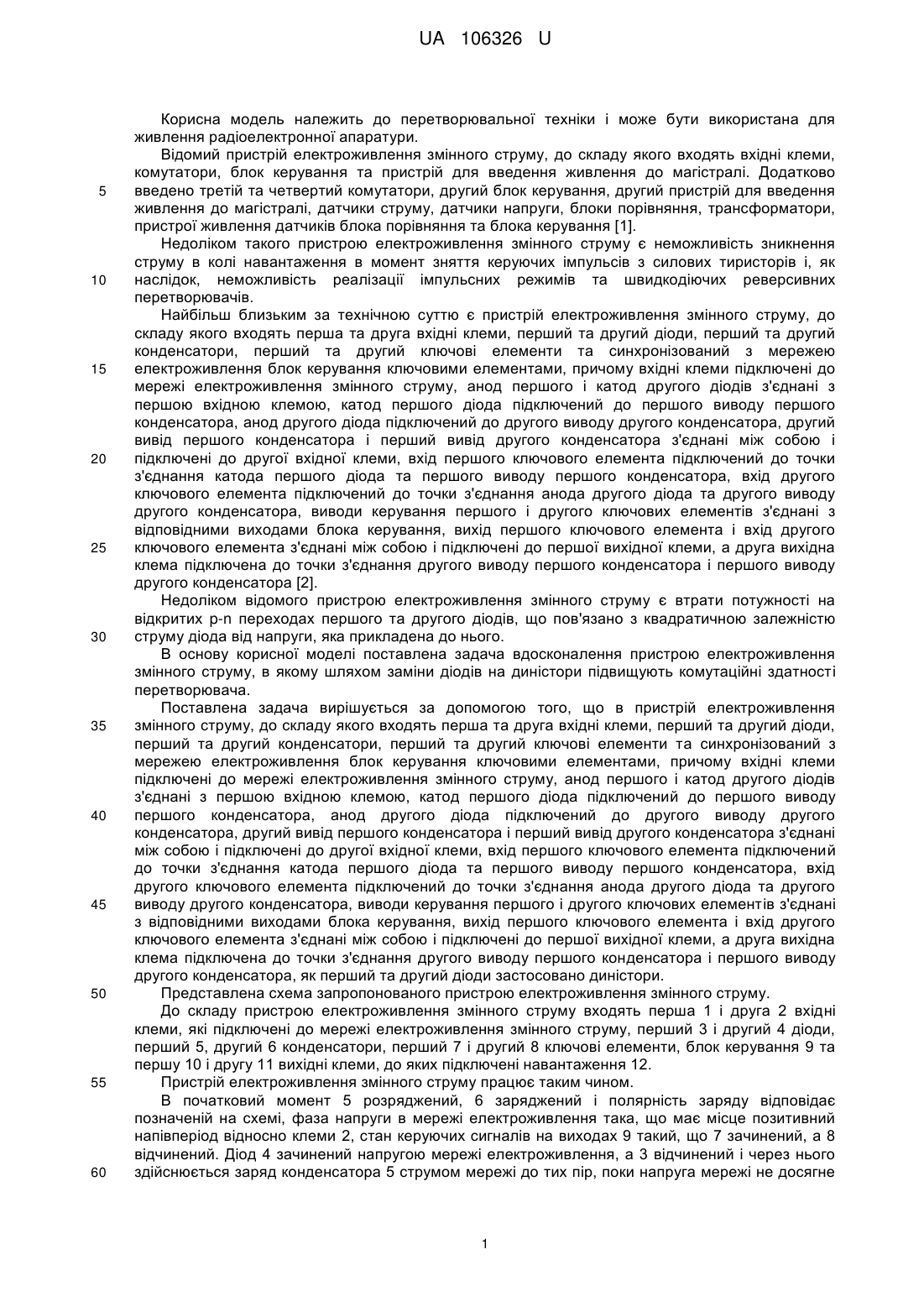

Реферат: UA 106326 U UA 106326 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до перетворювальної техніки і може бути використана для живлення радіоелектронної апаратури. Відомий пристрій електроживлення змінного струму, до складу якого входять вхідні клеми, комутатори, блок керування та пристрій для введення живлення до магістралі. Додатково введено третій та четвертий комутатори, другий блок керування, другий пристрій для введення живлення до магістралі, датчики струму, датчики напруги, блоки порівняння, трансформатори, пристрої живлення датчиків блока порівняння та блока керування [1]. Недоліком такого пристрою електроживлення змінного струму є неможливість зникнення струму в колі навантаження в момент зняття керуючих імпульсів з силових тиристорів і, як наслідок, неможливість реалізації імпульсних режимів та швидкодіючих реверсивних перетворювачів. Найбільш близьким за технічною суттю є пристрій електроживлення змінного струму, до складу якого входять перша та друга вхідні клеми, перший та другий діоди, перший та другий конденсатори, перший та другий ключові елементи та синхронізований з мережею електроживлення блок керування ключовими елементами, причому вхідні клеми підключені до мережі електроживлення змінного струму, анод першого і катод другого діодів з'єднані з першою вхідною клемою, катод першого діода підключений до першого виводу першого конденсатора, анод другого діода підключений до другого виводу другого конденсатора, другий вивід першого конденсатора і перший вивід другого конденсатора з'єднані між собою і підключені до другої вхідної клеми, вхід першого ключового елемента підключений до точки з'єднання катода першого діода та першого виводу першого конденсатора, вхід другого ключового елемента підключений до точки з'єднання анода другого діода та другого виводу другого конденсатора, виводи керування першого і другого ключових елементів з'єднані з відповідними виходами блока керування, вихід першого ключового елемента і вхід другого ключового елемента з'єднані між собою і підключені до першої вихідної клеми, а друга вихідна клема підключена до точки з'єднання другого виводу першого конденсатора і першого виводу другого конденсатора [2]. Недоліком відомого пристрою електроживлення змінного струму є втрати потужності на відкритих p-n переходах першого та другого діодів, що пов'язано з квадратичною залежністю струму діода від напруги, яка прикладена до нього. В основу корисної моделі поставлена задача вдосконалення пристрою електроживлення змінного струму, в якому шляхом заміни діодів на диністори підвищують комутаційні здатності перетворювача. Поставлена задача вирішується за допомогою того, що в пристрій електроживлення змінного струму, до складу якого входять перша та друга вхідні клеми, перший та другий діоди, перший та другий конденсатори, перший та другий ключові елементи та синхронізований з мережею електроживлення блок керування ключовими елементами, причому вхідні клеми підключені до мережі електроживлення змінного струму, анод першого і катод другого діодів з'єднані з першою вхідною клемою, катод першого діода підключений до першого виводу першого конденсатора, анод другого діода підключений до другого виводу другого конденсатора, другий вивід першого конденсатора і перший вивід другого конденсатора з'єднані між собою і підключені до другої вхідної клеми, вхід першого ключового елемента підключений до точки з'єднання катода першого діода та першого виводу першого конденсатора, вхід другого ключового елемента підключений до точки з'єднання анода другого діода та другого виводу другого конденсатора, виводи керування першого і другого ключових елементів з'єднані з відповідними виходами блока керування, вихід першого ключового елемента і вхід другого ключового елемента з'єднані між собою і підключені до першої вихідної клеми, а друга вихідна клема підключена до точки з'єднання другого виводу першого конденсатора і першого виводу другого конденсатора, як перший та другий діоди застосовано диністори. Представлена схема запропонованого пристрою електроживлення змінного струму. До складу пристрою електроживлення змінного струму входять перша 1 і друга 2 вхідні клеми, які підключені до мережі електроживлення змінного струму, перший 3 і другий 4 діоди, перший 5, другий 6 конденсатори, перший 7 і другий 8 ключові елементи, блок керування 9 та першу 10 і другу 11 вихідні клеми, до яких підключені навантаження 12. Пристрій електроживлення змінного струму працює таким чином. В початковий момент 5 розряджений, 6 заряджений і полярність заряду відповідає позначеній на схемі, фаза напруги в мережі електроживлення така, що має місце позитивний напівперіод відносно клеми 2, стан керуючих сигналів на виходах 9 такий, що 7 зачинений, а 8 відчинений. Діод 4 зачинений напругою мережі електроживлення, а 3 відчинений і через нього здійснюється заряд конденсатора 5 струмом мережі до тих пір, поки напруга мережі не досягне 1 UA 106326 U 5 10 15 свого амплітудного значення. Після цього заряд 5 припиняється і напруга на ньому залишається незмінною до тих пір, поки фаза напруги в мережі електроживлення не зміниться на протилежну. В той же проміжок часу 6 розряджається через відчинений 8 і навантаження 12, створюючи в ньому електричний струм. В момент зміни фази напруги в мережі електроживлення стан сигналів на виходах 9 змінюється на протилежний, так що 7 відчиняється, а 3 зачиняється. Діод 3 також зачиняється напругою мережі електроживлення, а 4 відчиняється, 6 починає заряджатися через нього струмом мережі, а 5 розряджатися через 7 і навантаження 12, створюючи в ньому електричний струм, причому напрямок струму, що протікає через навантаження, тепер змінився на протилежний (так що споживач живиться змінним струмом). Так триває до чергової зміни фази напруги в мережі електроживлення, коли цикл роботи пристрою закінчується, і протягом наступних періодів напруги в мережі електроживлення цикл роботи повторюється. Таким чином втрати потужності на диністори менше ніж на діодах, що вирішує поставлену задачу. Джерела інформації: 1. Україна. Деклараційний патент на винахід "Пристрій електроживлення змінного струму" № 11829 Н02М 5/00, 15.03.2001. 16.01.2006, Бюл. № 1, 2006 р. 2. Україна. Деклараційний патент на винахід "Пристрій електроживлення змінного струму" № 34762 Н02М 5/00, Н02М 1/12, 15.03.2001. Бюл. № 2, 2001 р. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Пристрій електроживлення змінного струму, до складу якого входять перша та друга вхідні клеми, перший та другий діоди, перший та другий конденсатори, перший та другий ключові елементи та синхронізований з мережею електроживлення блок керування ключовими елементами, причому вхідні клеми підключені до мережі електроживлення змінного струму, анод першого і катод другого діодів з'єднані з першою вхідною клемою, катод першого діода підключений до першого виводу першого конденсатора, анод другого діода підключений до другого виводу другого конденсатора, другий вивід першого конденсатора і перший вивід другого конденсатора з'єднані між собою і підключені до другої вхідної клеми, вхід першого ключового елемента підключений до точки з'єднання катода першого діода та першого виводу першого конденсатора, вхід другого ключового елемента підключений до точки з'єднання анода другого діода та другого виводу другого конденсатора, виводи керування першого і другого ключових елементів з'єднані з відповідними виходами блока керування, вихід першого ключового елемента і вхід другого ключового елемента з'єднані між собою і підключені до першої вихідної клеми, а друга вихідна клема підключена до точки з'єднання другого виводу першого конденсатора і першого виводу другого конденсатора, який відрізняється тим, що як перший та другий діоди застосовано диністори. 2 UA 106326 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
