Терморегулятор

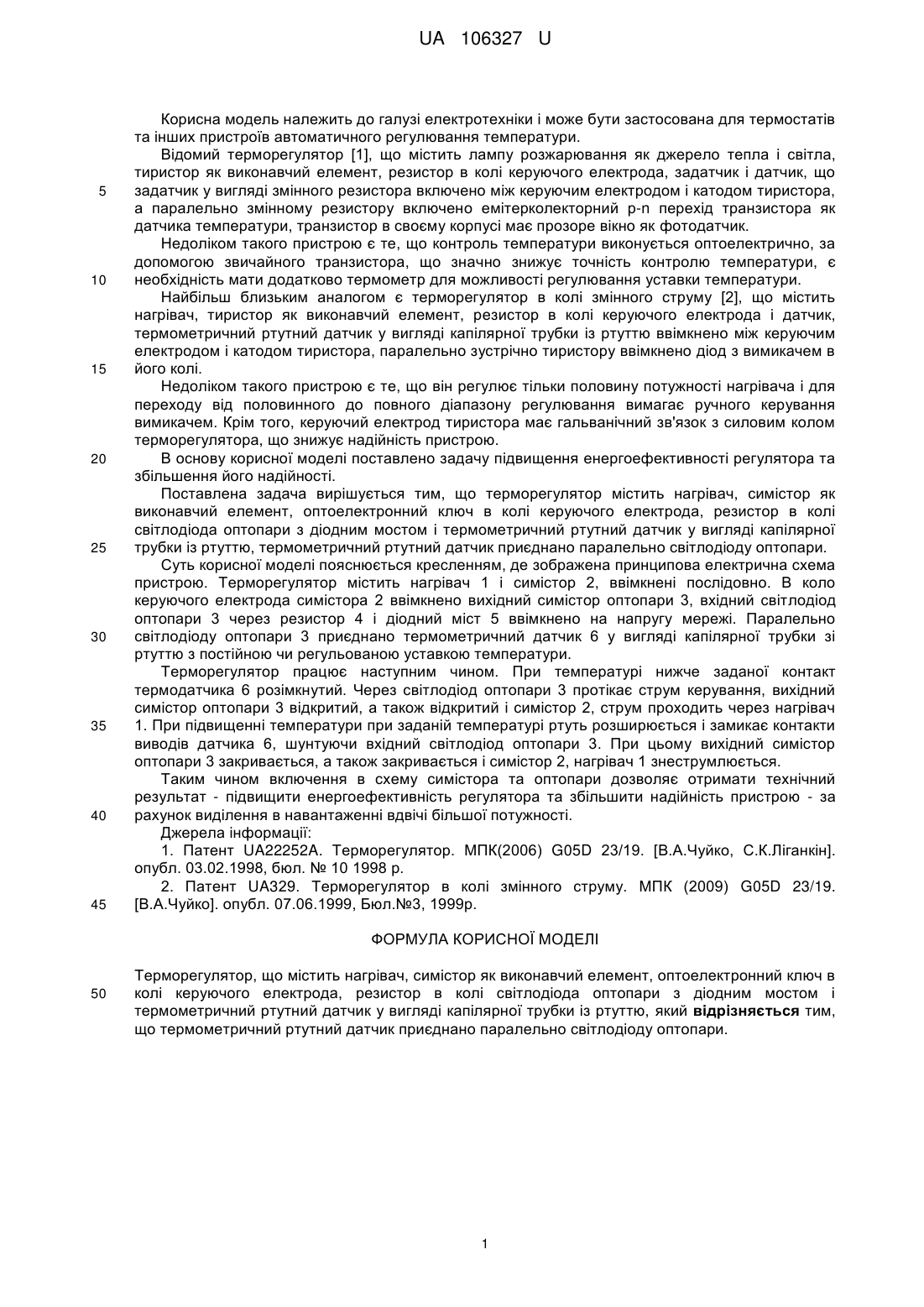

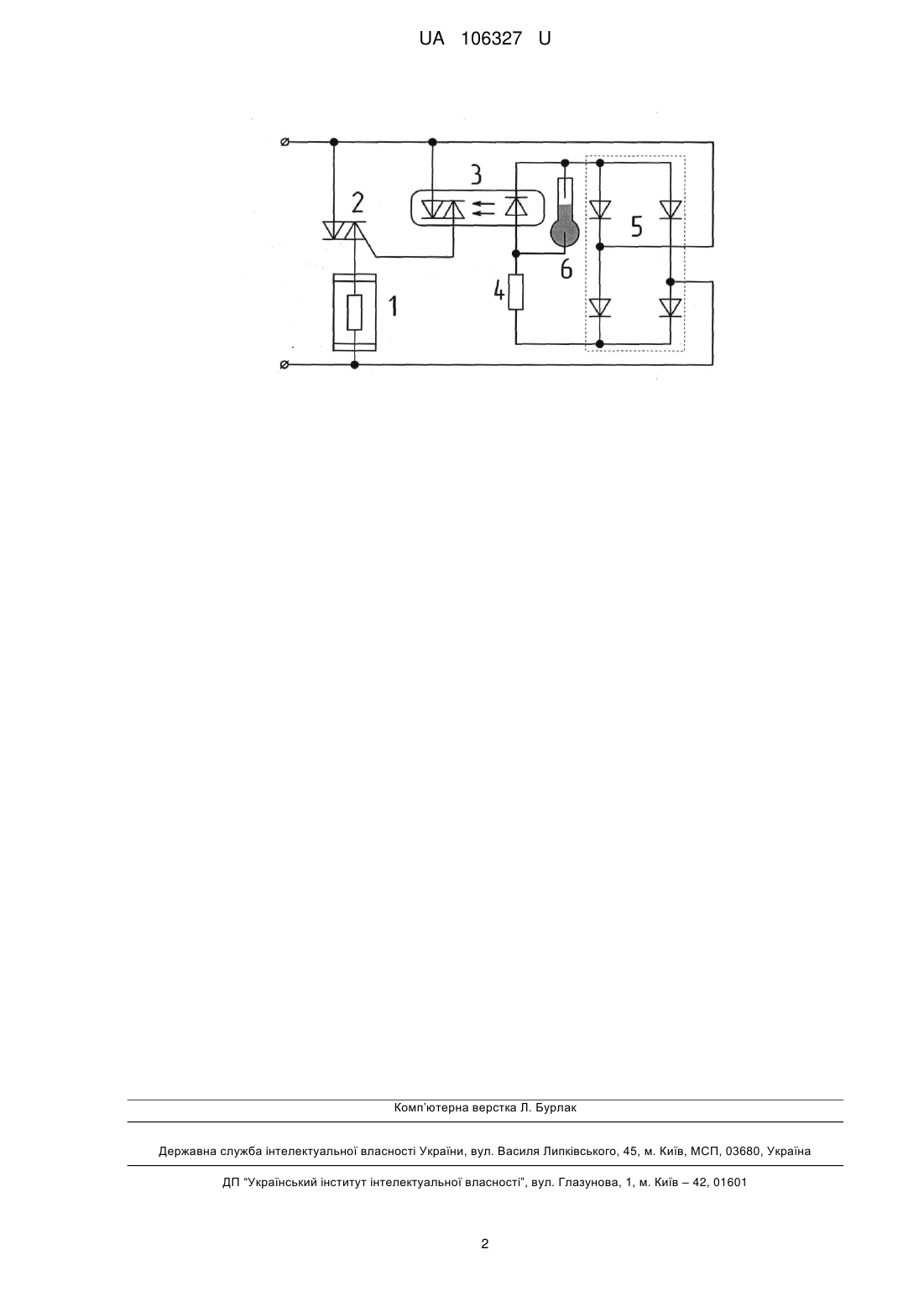

Реферат: Терморегулятор містить нагрівач, симістор як виконавчий елемент, оптоелектронний ключ в колі керуючого електрода, резистор в колі світлодіода оптопари з діодним мостом і термометричний ртутний датчик у вигляді капілярної трубки із ртуттю. Термометричний ртутний датчик приєднано паралельно світлодіоду оптопари. UA 106327 U (54) ТЕРМОРЕГУЛЯТОР UA 106327 U UA 106327 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі електротехніки і може бути застосована для термостатів та інших пристроїв автоматичного регулювання температури. Відомий терморегулятор [1], що містить лампу розжарювання як джерело тепла і світла, тиристор як виконавчий елемент, резистор в колі керуючого електрода, задатчик і датчик, що задатчик у вигляді змінного резистора включено між керуючим електродом і катодом тиристора, а паралельно змінному резистору включено емітерколекторний р-n перехід транзистора як датчика температури, транзистор в своєму корпусі має прозоре вікно як фотодатчик. Недоліком такого пристрою є те, що контроль температури виконується оптоелектрично, за допомогою звичайного транзистора, що значно знижує точність контролю температури, є необхідність мати додатково термометр для можливості регулювання уставки температури. Найбільш близьким аналогом є терморегулятор в колі змінного струму [2], що містить нагрівач, тиристор як виконавчий елемент, резистор в колі керуючого електрода і датчик, термометричний ртутний датчик у вигляді капілярної трубки із ртуттю ввімкнено між керуючим електродом і катодом тиристора, паралельно зустрічно тиристору ввімкнено діод з вимикачем в його колі. Недоліком такого пристрою є те, що він регулює тільки половину потужності нагрівача і для переходу від половинного до повного діапазону регулювання вимагає ручного керування вимикачем. Крім того, керуючий електрод тиристора має гальванічний зв'язок з силовим колом терморегулятора, що знижує надійність пристрою. В основу корисної моделі поставлено задачу підвищення енергоефективності регулятора та збільшення його надійності. Поставлена задача вирішується тим, що терморегулятор містить нагрівач, симістор як виконавчий елемент, оптоелектронний ключ в колі керуючого електрода, резистор в колі світлодіода оптопари з діодним мостом і термометричний ртутний датчик у вигляді капілярної трубки із ртуттю, термометричний ртутний датчик приєднано паралельно світлодіоду оптопари. Суть корисної моделі пояснюється кресленням, де зображена принципова електрична схема пристрою. Терморегулятор містить нагрівач 1 і симістор 2, ввімкнені послідовно. В коло керуючого електрода симістора 2 ввімкнено вихідний симістор оптопари 3, вхідний світлодіод оптопари 3 через резистор 4 і діодний міст 5 ввімкнено на напругу мережі. Паралельно світлодіоду оптопари 3 приєднано термометричний датчик 6 у вигляді капілярної трубки зі ртуттю з постійною чи регульованою уставкою температури. Терморегулятор працює наступним чином. При температурі нижче заданої контакт термодатчика 6 розімкнутий. Через світлодіод оптопари 3 протікає струм керування, вихідний симістор оптопари 3 відкритий, а також відкритий і симістор 2, струм проходить через нагрівач 1. При підвищенні температури при заданій температурі ртуть розширюється і замикає контакти виводів датчика 6, шунтуючи вхідний світлодіод оптопари 3. При цьому вихідний симістор оптопари 3 закривається, а також закривається і симістор 2, нагрівач 1 знеструмлюється. Таким чином включення в схему симістора та оптопари дозволяє отримати технічний результат - підвищити енергоефективність регулятора та збільшити надійність пристрою - за рахунок виділення в навантаженні вдвічі більшої потужності. Джерела інформації: 1. Патент UA22252A. Терморегулятор. МПК(2006) G05D 23/19. [В.А.Чуйко, С.К.Ліганкін]. опубл. 03.02.1998, бюл. № 10 1998 р. 2. Патент UA329. Терморегулятор в колі змінного струму. МПК (2009) G05D 23/19. [В.А.Чуйко]. опубл. 07.06.1999, Бюл.№3, 1999р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Терморегулятор, що містить нагрівач, симістор як виконавчий елемент, оптоелектронний ключ в колі керуючого електрода, резистор в колі світлодіода оптопари з діодним мостом і термометричний ртутний датчик у вигляді капілярної трубки із ртуттю, який відрізняється тим, що термометричний ртутний датчик приєднано паралельно світлодіоду оптопари. 1 UA 106327 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
