Інструмент для аварійного відкривання замків з циліндровим механізмом

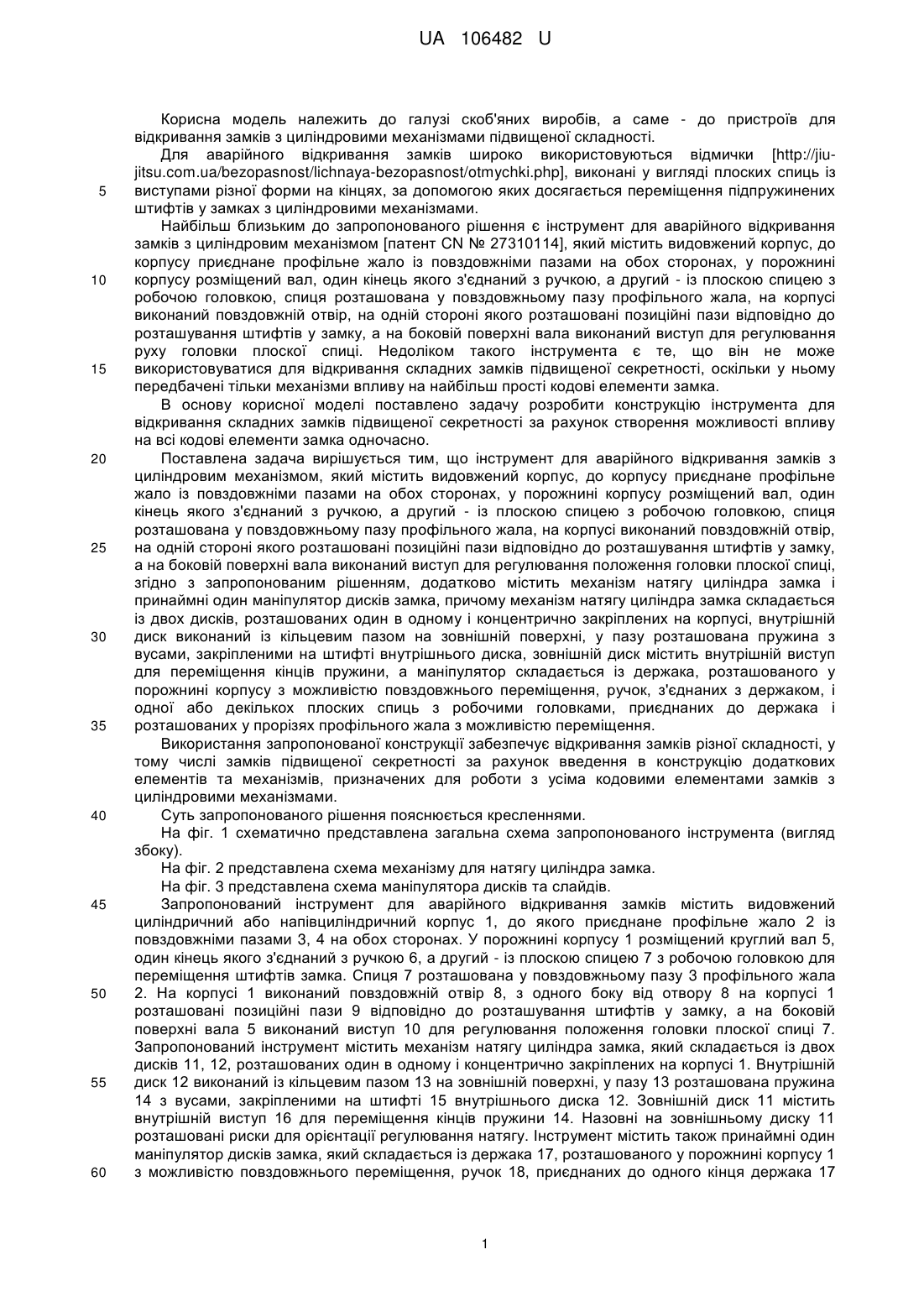

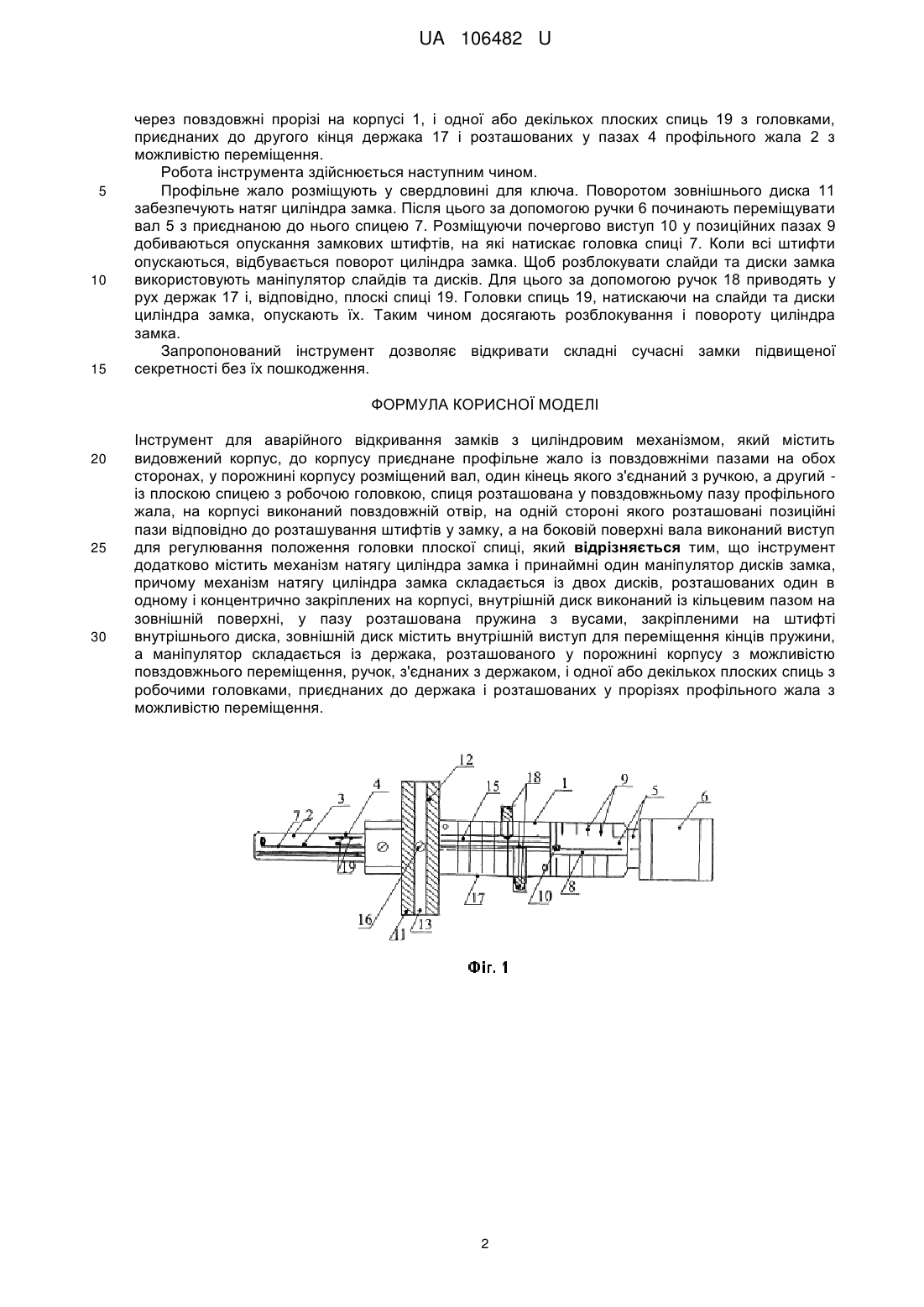

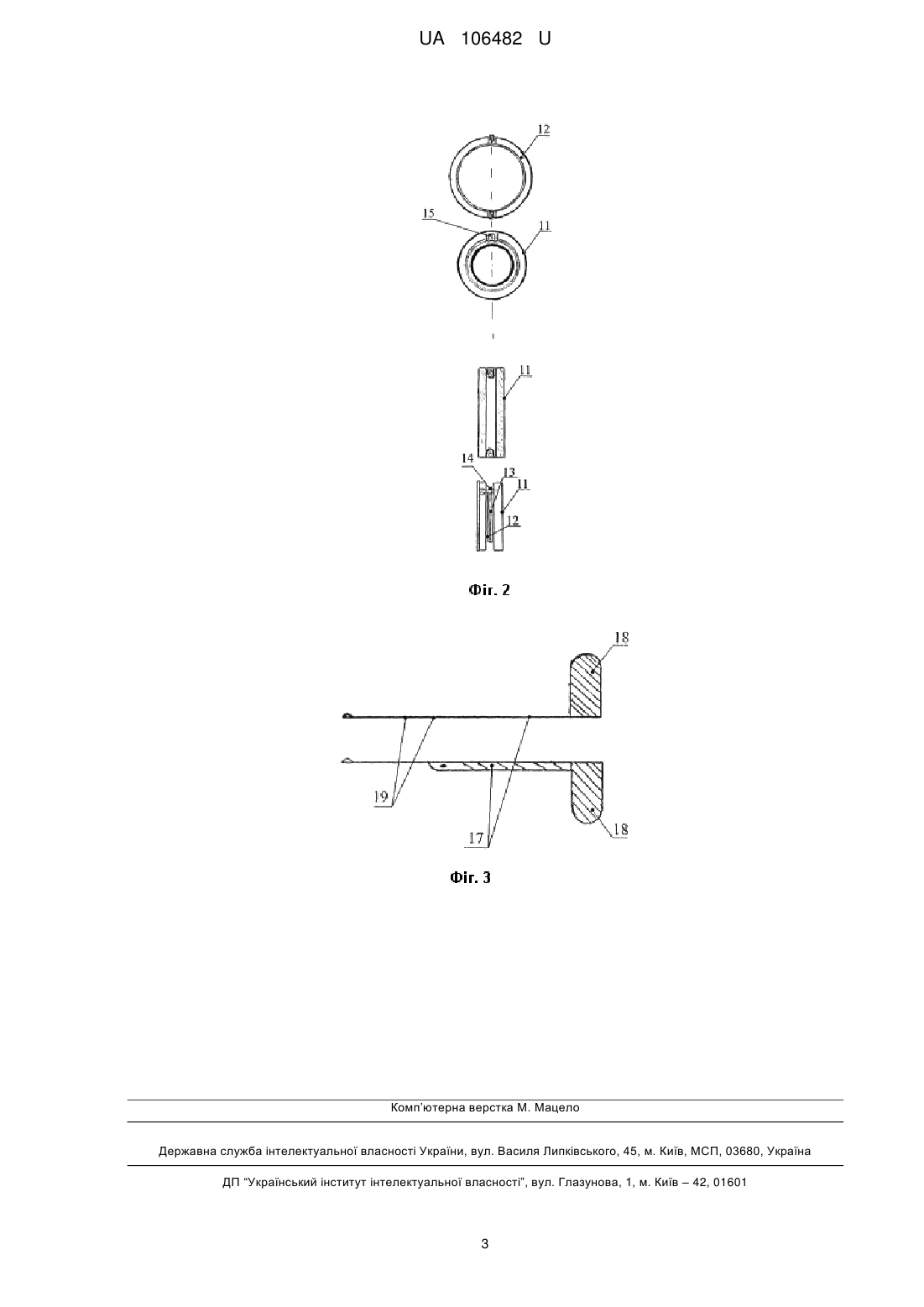

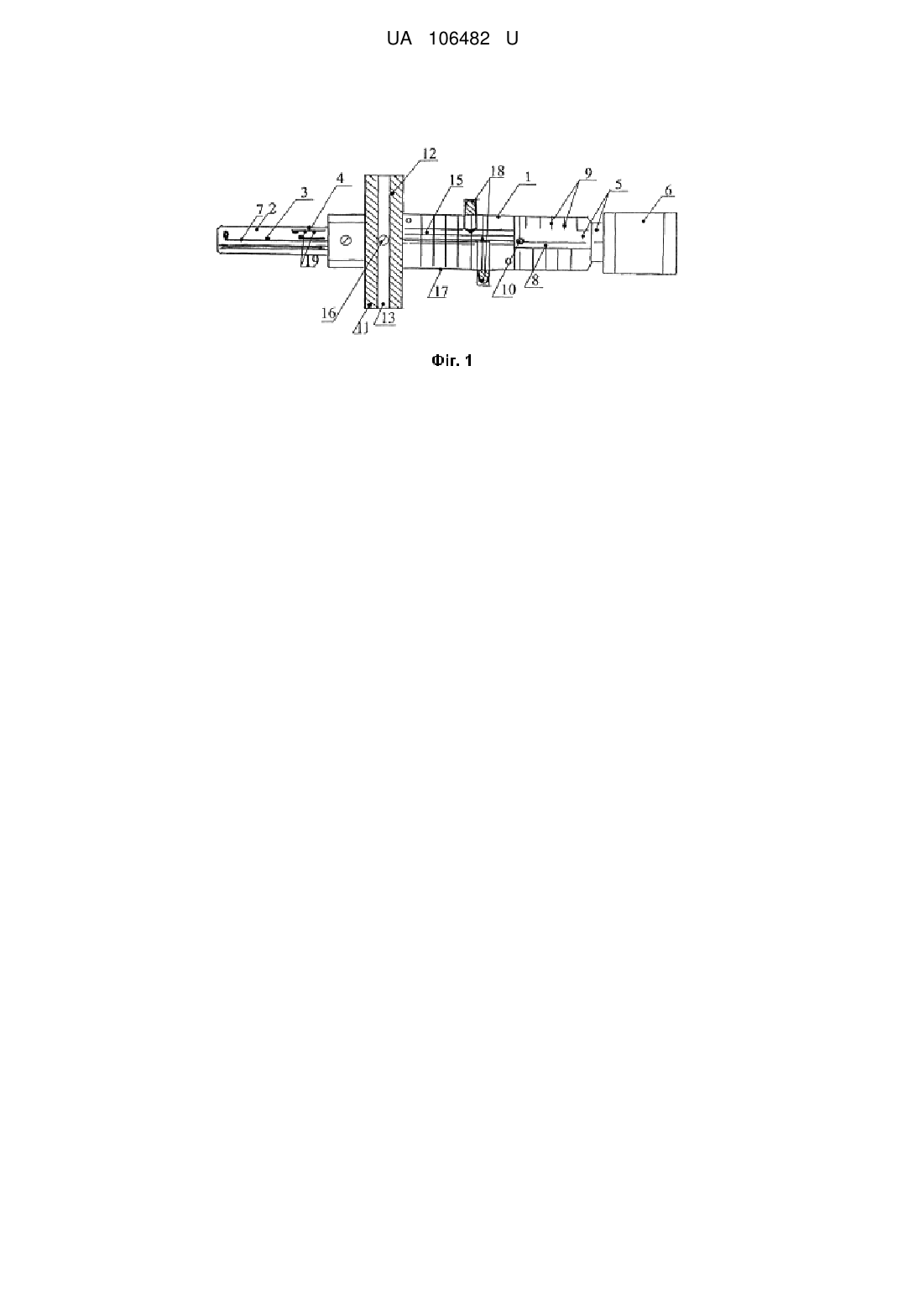

Реферат: UA 106482 U UA 106482 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі скоб'яних виробів, а саме - до пристроїв для відкривання замків з циліндровими механізмами підвищеної складності. Для аварійного відкривання замків широко використовуються відмички [http://jiujitsu.com.ua/bezopasnost/lichnaya-bezopasnost/otmychki.php], виконані у вигляді плоских спиць із виступами різної форми на кінцях, за допомогою яких досягається переміщення підпружинених штифтів у замках з циліндровими механізмами. Найбільш близьким до запропонованого рішення є інструмент для аварійного відкривання замків з циліндровим механізмом [патент CN № 27310114], який містить видовжений корпус, до корпусу приєднане профільне жало із повздовжніми пазами на обох сторонах, у порожнині корпусу розміщений вал, один кінець якого з'єднаний з ручкою, а другий - із плоскою спицею з робочою головкою, спиця розташована у повздовжньому пазу профільного жала, на корпусі виконаний повздовжній отвір, на одній стороні якого розташовані позиційні пази відповідно до розташування штифтів у замку, а на боковій поверхні вала виконаний виступ для регулювання руху головки плоскої спиці. Недоліком такого інструмента є те, що він не може використовуватися для відкривання складних замків підвищеної секретності, оскільки у ньому передбачені тільки механізми впливу на найбільш прості кодові елементи замка. В основу корисної моделі поставлено задачу розробити конструкцію інструмента для відкривання складних замків підвищеної секретності за рахунок створення можливості впливу на всі кодові елементи замка одночасно. Поставлена задача вирішується тим, що інструмент для аварійного відкривання замків з циліндровим механізмом, який містить видовжений корпус, до корпусу приєднане профільне жало із повздовжніми пазами на обох сторонах, у порожнині корпусу розміщений вал, один кінець якого з'єднаний з ручкою, а другий - із плоскою спицею з робочою головкою, спиця розташована у повздовжньому пазу профільного жала, на корпусі виконаний повздовжній отвір, на одній стороні якого розташовані позиційні пази відповідно до розташування штифтів у замку, а на боковій поверхні вала виконаний виступ для регулювання положення головки плоскої спиці, згідно з запропонованим рішенням, додатково містить механізм натягу циліндра замка і принаймні один маніпулятор дисків замка, причому механізм натягу циліндра замка складається із двох дисків, розташованих один в одному і концентрично закріплених на корпусі, внутрішній диск виконаний із кільцевим пазом на зовнішній поверхні, у пазу розташована пружина з вусами, закріпленими на штифті внутрішнього диска, зовнішній диск містить внутрішній виступ для переміщення кінців пружини, а маніпулятор складається із держака, розташованого у порожнині корпусу з можливістю повздовжнього переміщення, ручок, з'єднаних з держаком, і одної або декількох плоских спиць з робочими головками, приєднаних до держака і розташованих у прорізях профільного жала з можливістю переміщення. Використання запропонованої конструкції забезпечує відкривання замків різної складності, у тому числі замків підвищеної секретності за рахунок введення в конструкцію додаткових елементів та механізмів, призначених для роботи з усіма кодовими елементами замків з циліндровими механізмами. Суть запропонованого рішення пояснюється кресленнями. На фіг. 1 схематично представлена загальна схема запропонованого інструмента (вигляд збоку). На фіг. 2 представлена схема механізму для натягу циліндра замка. На фіг. 3 представлена схема маніпулятора дисків та слайдів. Запропонований інструмент для аварійного відкривання замків містить видовжений циліндричний або напівциліндричний корпус 1, до якого приєднане профільне жало 2 із повздовжніми пазами 3, 4 на обох сторонах. У порожнині корпусу 1 розміщений круглий вал 5, один кінець якого з'єднаний з ручкою 6, а другий - із плоскою спицею 7 з робочою головкою для переміщення штифтів замка. Спиця 7 розташована у повздовжньому пазу 3 профільного жала 2. На корпусі 1 виконаний повздовжній отвір 8, з одного боку від отвору 8 на корпусі 1 розташовані позиційні пази 9 відповідно до розташування штифтів у замку, а на боковій поверхні вала 5 виконаний виступ 10 для регулювання положення головки плоскої спиці 7. Запропонований інструмент містить механізм натягу циліндра замка, який складається із двох дисків 11, 12, розташованих один в одному і концентрично закріплених на корпусі 1. Внутрішній диск 12 виконаний із кільцевим пазом 13 на зовнішній поверхні, у пазу 13 розташована пружина 14 з вусами, закріпленими на штифті 15 внутрішнього диска 12. Зовнішній диск 11 містить внутрішній виступ 16 для переміщення кінців пружини 14. Назовні на зовнішньому диску 11 розташовані риски для орієнтації регулювання натягу. Інструмент містить також принаймні один маніпулятор дисків замка, який складається із держака 17, розташованого у порожнині корпусу 1 з можливістю повздовжнього переміщення, ручок 18, приєднаних до одного кінця держака 17 1 UA 106482 U 5 10 15 через повздовжні прорізі на корпусі 1, і одної або декількох плоских спиць 19 з головками, приєднаних до другого кінця держака 17 і розташованих у пазах 4 профільного жала 2 з можливістю переміщення. Робота інструмента здійснюється наступним чином. Профільне жало розміщують у свердловині для ключа. Поворотом зовнішнього диска 11 забезпечують натяг циліндра замка. Після цього за допомогою ручки 6 починають переміщувати вал 5 з приєднаною до нього спицею 7. Розміщуючи почергово виступ 10 у позиційних пазах 9 добиваються опускання замкових штифтів, на які натискає головка спиці 7. Коли всі штифти опускаються, відбувається поворот циліндра замка. Щоб розблокувати слайди та диски замка використовують маніпулятор слайдів та дисків. Для цього за допомогою ручок 18 приводять у рух держак 17 і, відповідно, плоскі спиці 19. Головки спиць 19, натискаючи на слайди та диски циліндра замка, опускають їх. Таким чином досягають розблокування і повороту циліндра замка. Запропонований інструмент дозволяє відкривати складні сучасні замки підвищеної секретності без їх пошкодження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Інструмент для аварійного відкривання замків з циліндровим механізмом, який містить видовжений корпус, до корпусу приєднане профільне жало із повздовжніми пазами на обох сторонах, у порожнині корпусу розміщений вал, один кінець якого з'єднаний з ручкою, а другий із плоскою спицею з робочою головкою, спиця розташована у повздовжньому пазу профільного жала, на корпусі виконаний повздовжній отвір, на одній стороні якого розташовані позиційні пази відповідно до розташування штифтів у замку, а на боковій поверхні вала виконаний виступ для регулювання положення головки плоскої спиці, який відрізняється тим, що інструмент додатково містить механізм натягу циліндра замка і принаймні один маніпулятор дисків замка, причому механізм натягу циліндра замка складається із двох дисків, розташованих один в одному і концентрично закріплених на корпусі, внутрішній диск виконаний із кільцевим пазом на зовнішній поверхні, у пазу розташована пружина з вусами, закріпленими на штифті внутрішнього диска, зовнішній диск містить внутрішній виступ для переміщення кінців пружини, а маніпулятор складається із держака, розташованого у порожнині корпусу з можливістю повздовжнього переміщення, ручок, з'єднаних з держаком, і одної або декількох плоских спиць з робочими головками, приєднаних до держака і розташованих у прорізях профільного жала з можливістю переміщення. 2 UA 106482 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
