Пірозамок

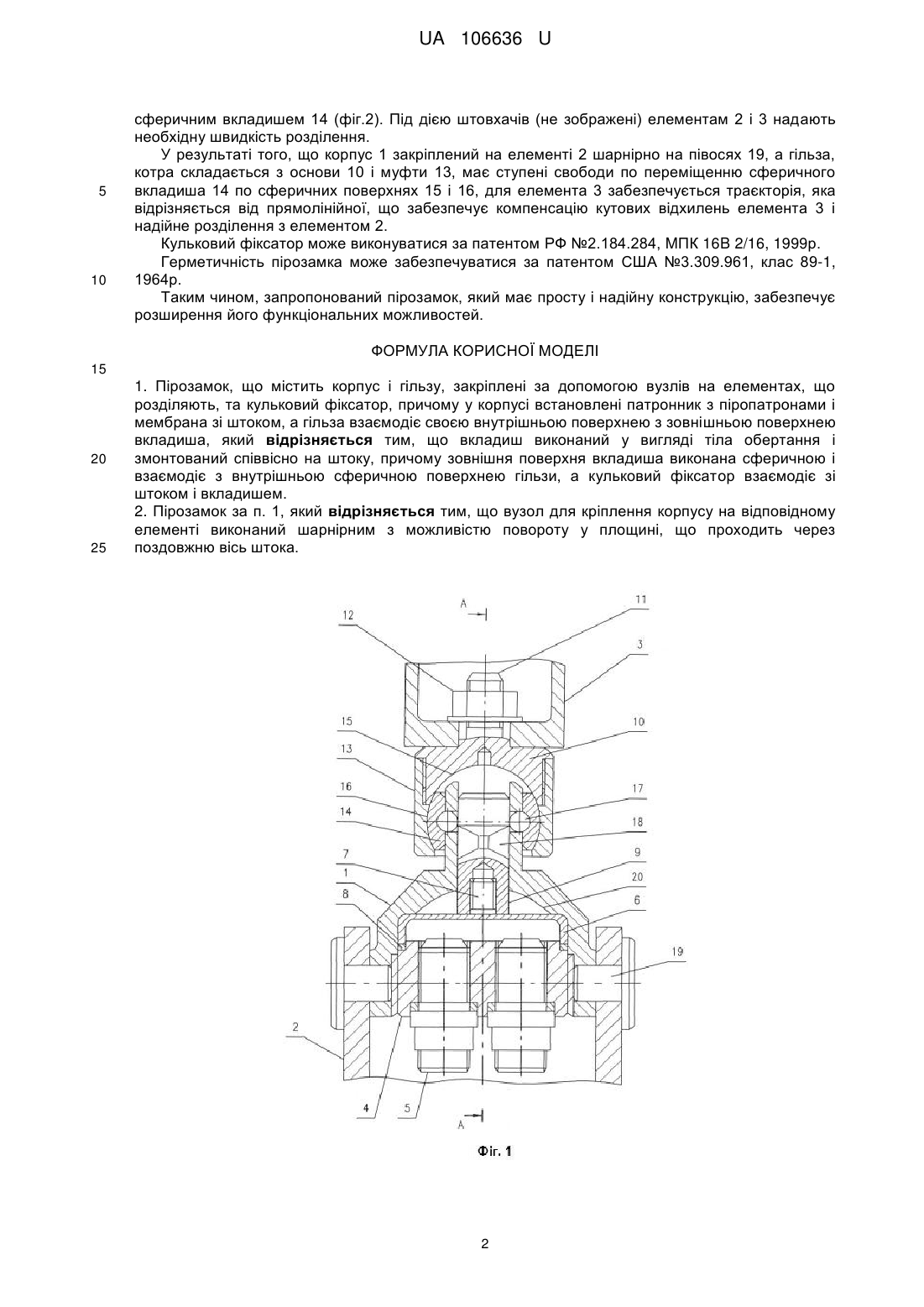

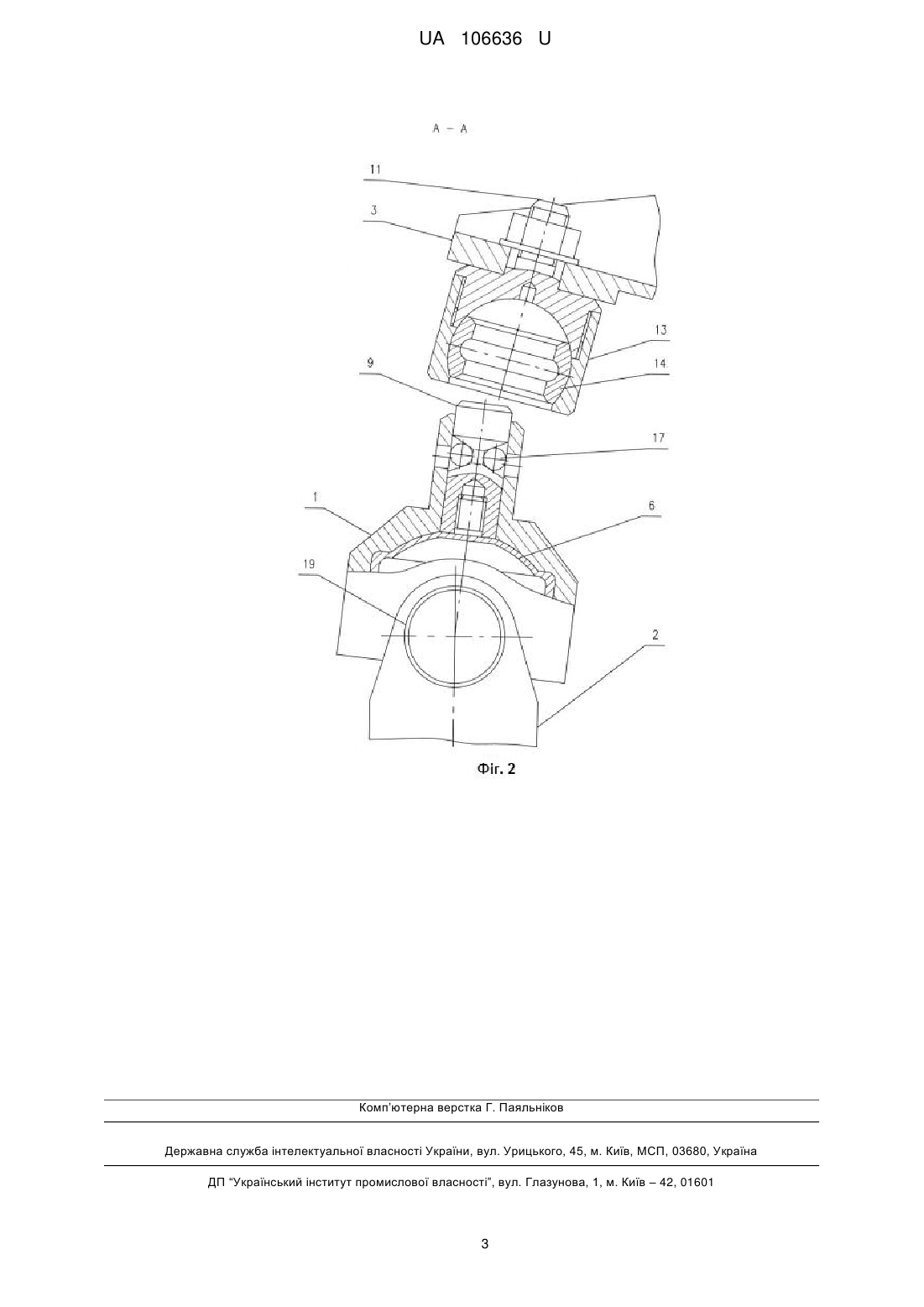

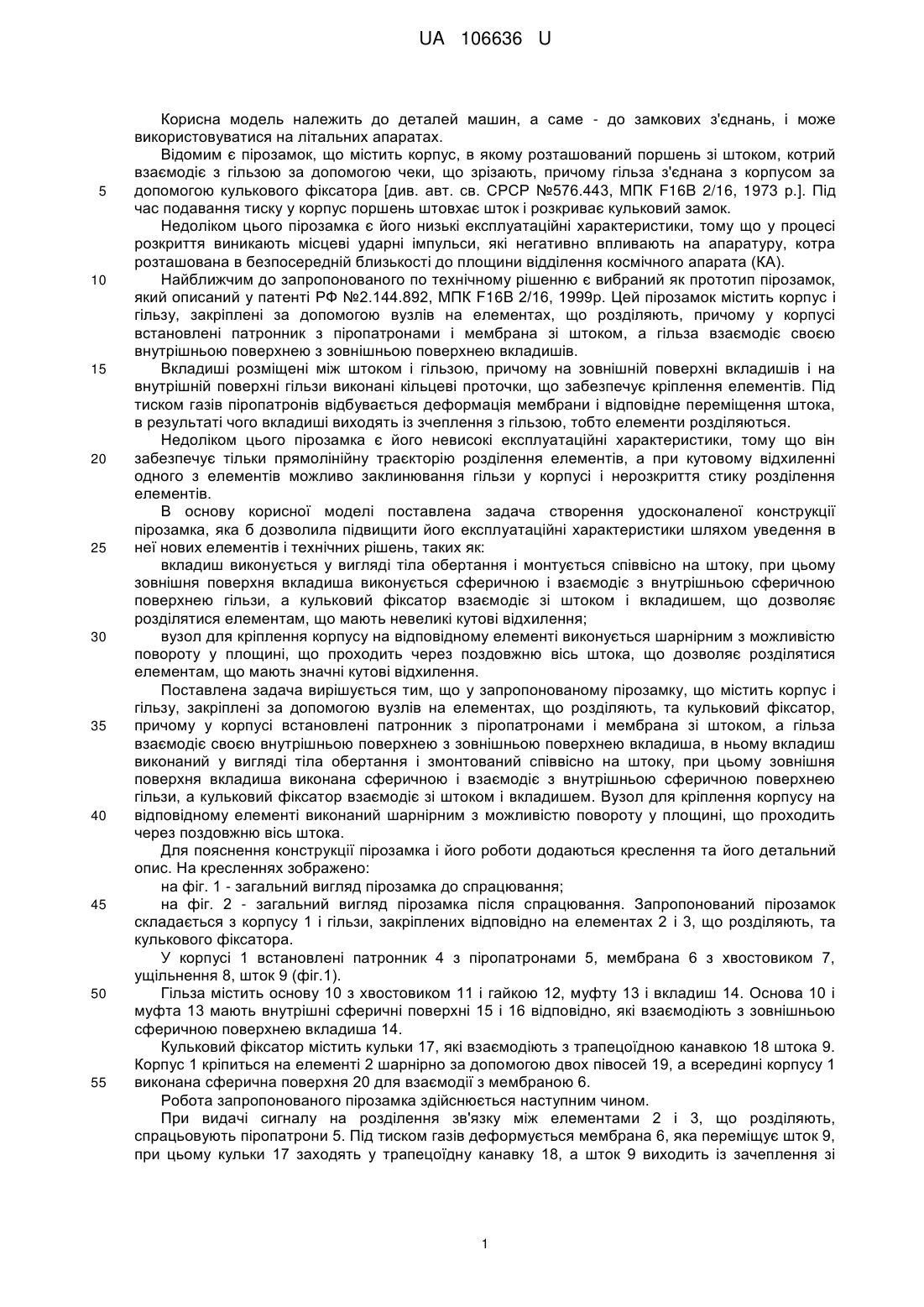

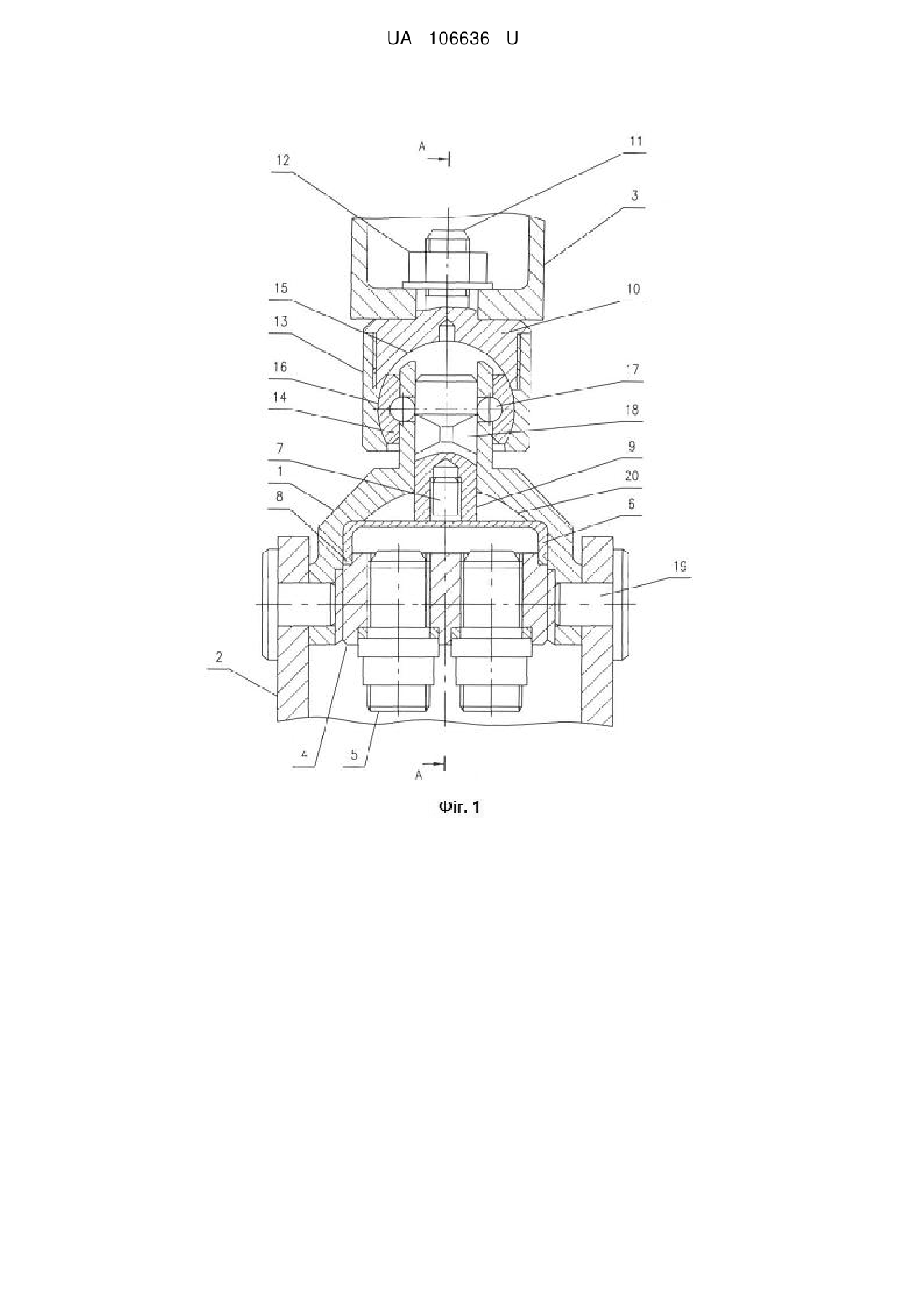

Реферат: Пірозамок містить корпус і гільзу, закріплені за допомогою вузлів на елементах, що розділяють, та кульковий фіксатор. У корпусі встановлені патронник з піропатронами і мембрана зі штоком. Гільза взаємодіє своєю внутрішньою поверхнею з зовнішньою поверхнею вкладиша. Вкладиш виконаний у вигляді тіла обертання і змонтований співвісно на шток. Зовнішня поверхня вкладиша виконана сферичною і взаємодіє з внутрішньою сферичною поверхнею гільзи, а кульковий фіксатор взаємодіє зі штоком і вкладишем. Вузол для кріплення корпусу на відповідному елементі виконаний шарнірним з можливістю повороту у площині, що проходить через поздовжню вісь штока. UA 106636 U (12) UA 106636 U UA 106636 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до деталей машин, а саме - до замкових з'єднань, і може використовуватися на літальних апаратах. Відомим є пірозамок, що містить корпус, в якому розташований поршень зі штоком, котрий взаємодіє з гільзою за допомогою чеки, що зрізають, причому гільза з'єднана з корпусом за допомогою кулькового фіксатора [див. авт. св. СРСР №576.443, МПК F16B 2/16, 1973 р.]. Під час подавання тиску у корпус поршень штовхає шток і розкриває кульковий замок. Недоліком цього пірозамка є його низькі експлуатаційні характеристики, тому що у процесі розкриття виникають місцеві ударні імпульси, які негативно впливають на апаратуру, котра розташована в безпосередній близькості до площини відділення космічного апарата (КА). Найближчим до запропонованого по технічному рішенню є вибраний як прототип пірозамок, який описаний у патенті РФ №2.144.892, МПК F16B 2/16, 1999р. Цей пірозамок містить корпус і гільзу, закріплені за допомогою вузлів на елементах, що розділяють, причому у корпусі встановлені патронник з піропатронами і мембрана зі штоком, а гільза взаємодіє своєю внутрішньою поверхнею з зовнішньою поверхнею вкладишів. Вкладиші розміщені між штоком і гільзою, причому на зовнішній поверхні вкладишів і на внутрішній поверхні гільзи виконані кільцеві проточки, що забезпечує кріплення елементів. Під тиском газів піропатронів відбувається деформація мембрани і відповідне переміщення штока, в результаті чого вкладиші виходять із зчеплення з гільзою, тобто елементи розділяються. Недоліком цього пірозамка є його невисокі експлуатаційні характеристики, тому що він забезпечує тільки прямолінійну траєкторію розділення елементів, а при кутовому відхиленні одного з елементів можливо заклинювання гільзи у корпусі і нерозкриття стику розділення елементів. В основу корисної моделі поставлена задача створення удосконаленої конструкції пірозамка, яка б дозволила підвищити його експлуатаційні характеристики шляхом уведення в неї нових елементів і технічних рішень, таких як: вкладиш виконується у вигляді тіла обертання і монтується співвісно на штоку, при цьому зовнішня поверхня вкладиша виконується сферичною і взаємодіє з внутрішньою сферичною поверхнею гільзи, а кульковий фіксатор взаємодіє зі штоком і вкладишем, що дозволяє розділятися елементам, що мають невеликі кутові відхилення; вузол для кріплення корпусу на відповідному елементі виконується шарнірним з можливістю повороту у площині, що проходить через поздовжню вісь штока, що дозволяє розділятися елементам, що мають значні кутові відхилення. Поставлена задача вирішується тим, що у запропонованому пірозамку, що містить корпус і гільзу, закріплені за допомогою вузлів на елементах, що розділяють, та кульковий фіксатор, причому у корпусі встановлені патронник з піропатронами і мембрана зі штоком, а гільза взаємодіє своєю внутрішньою поверхнею з зовнішньою поверхнею вкладиша, в ньому вкладиш виконаний у вигляді тіла обертання і змонтований співвісно на штоку, при цьому зовнішня поверхня вкладиша виконана сферичною і взаємодіє з внутрішньою сферичною поверхнею гільзи, а кульковий фіксатор взаємодіє зі штоком і вкладишем. Вузол для кріплення корпусу на відповідному елементі виконаний шарнірним з можливістю повороту у площині, що проходить через поздовжню вісь штока. Для пояснення конструкції пірозамка і його роботи додаються креслення та його детальний опис. На кресленнях зображено: на фіг. 1 - загальний вигляд пірозамка до спрацювання; на фіг. 2 - загальний вигляд пірозамка після спрацювання. Запропонований пірозамок складається з корпусу 1 і гільзи, закріплених відповідно на елементах 2 і 3, що розділяють, та кулькового фіксатора. У корпусі 1 встановлені патронник 4 з піропатронами 5, мембрана 6 з хвостовиком 7, ущільнення 8, шток 9 (фіг.1). Гільза містить основу 10 з хвостовиком 11 і гайкою 12, муфту 13 і вкладиш 14. Основа 10 і муфта 13 мають внутрішні сферичні поверхні 15 і 16 відповідно, які взаємодіють з зовнішньою сферичною поверхнею вкладиша 14. Кульковий фіксатор містить кульки 17, які взаємодіють з трапецоїдною канавкою 18 штока 9. Корпус 1 кріпиться на елементі 2 шарнірно за допомогою двох півосей 19, а всередині корпусу 1 виконана сферична поверхня 20 для взаємодії з мембраною 6. Робота запропонованого пірозамка здійснюється наступним чином. При видачі сигналу на розділення зв'язку між елементами 2 і 3, що розділяють, спрацьовують піропатрони 5. Під тиском газів деформується мембрана 6, яка переміщує шток 9, при цьому кульки 17 заходять у трапецоїдну канавку 18, а шток 9 виходить із зачеплення зі 1 UA 106636 U 5 10 сферичним вкладишем 14 (фіг.2). Під дією штовхачів (не зображені) елементам 2 і 3 надають необхідну швидкість розділення. У результаті того, що корпус 1 закріплений на елементі 2 шарнірно на півосях 19, а гільза, котра складається з основи 10 і муфти 13, має ступені свободи по переміщенню сферичного вкладиша 14 по сферичних поверхнях 15 і 16, для елемента 3 забезпечується траєкторія, яка відрізняється від прямолінійної, що забезпечує компенсацію кутових відхилень елемента 3 і надійне розділення з елементом 2. Кульковий фіксатор може виконуватися за патентом РФ №2.184.284, MПК 16B 2/16, 1999р. Герметичність пірозамка може забезпечуватися за патентом США №3.309.961, клас 89-1, 1964р. Таким чином, запропонований пірозамок, який має просту і надійну конструкцію, забезпечує розширення його функціональних можливостей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Пірозамок, що містить корпус і гільзу, закріплені за допомогою вузлів на елементах, що розділяють, та кульковий фіксатор, причому у корпусі встановлені патронник з піропатронами і мембрана зі штоком, а гільза взаємодіє своєю внутрішньою поверхнею з зовнішньою поверхнею вкладиша, який відрізняється тим, що вкладиш виконаний у вигляді тіла обертання і змонтований співвісно на штоку, причому зовнішня поверхня вкладиша виконана сферичною і взаємодіє з внутрішньою сферичною поверхнею гільзи, а кульковий фіксатор взаємодіє зі штоком і вкладишем. 2. Пірозамок за п. 1, який відрізняється тим, що вузол для кріплення корпусу на відповідному елементі виконаний шарнірним з можливістю повороту у площині, що проходить через поздовжню вісь штока. 2 UA 106636 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
