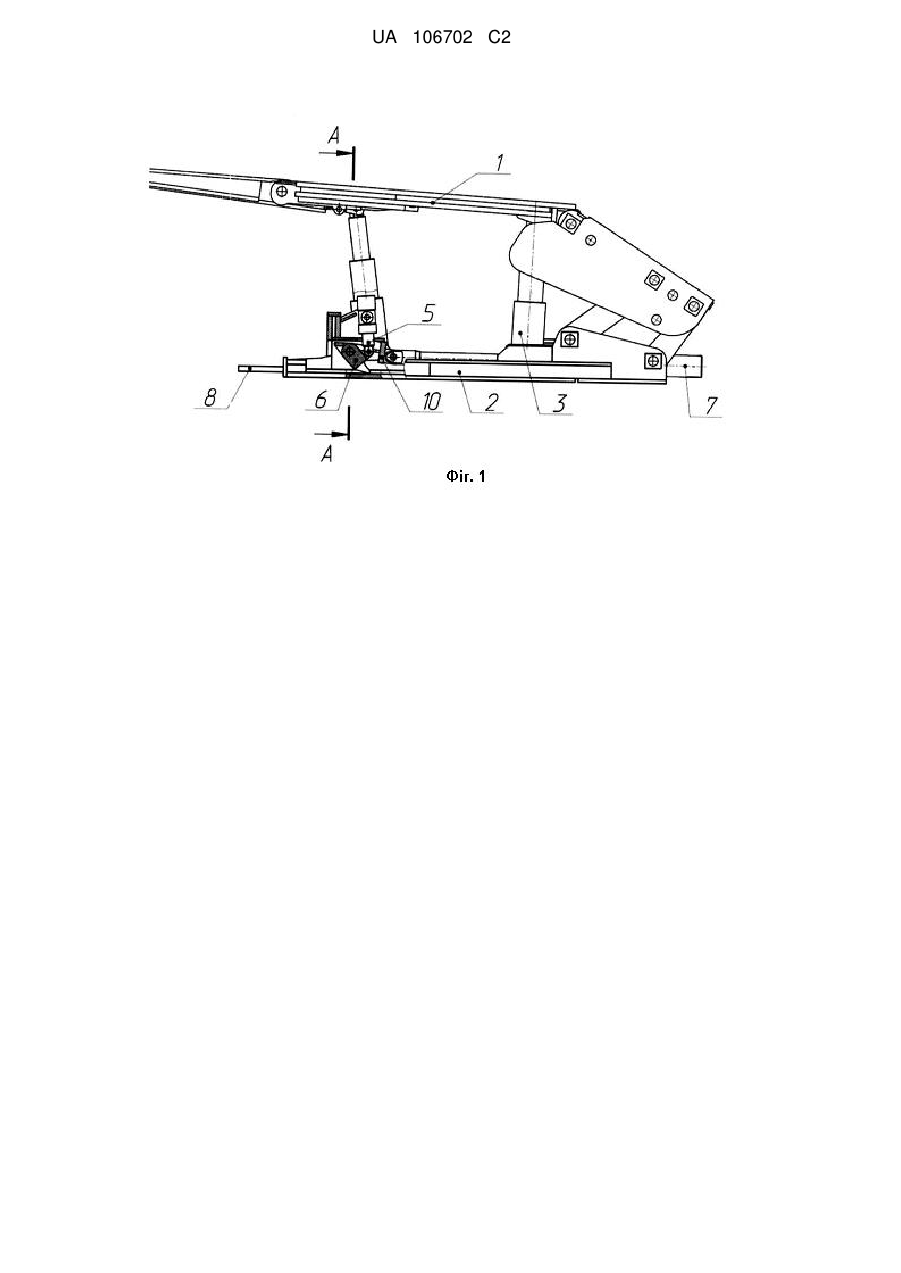

Секція механізованого кріплення

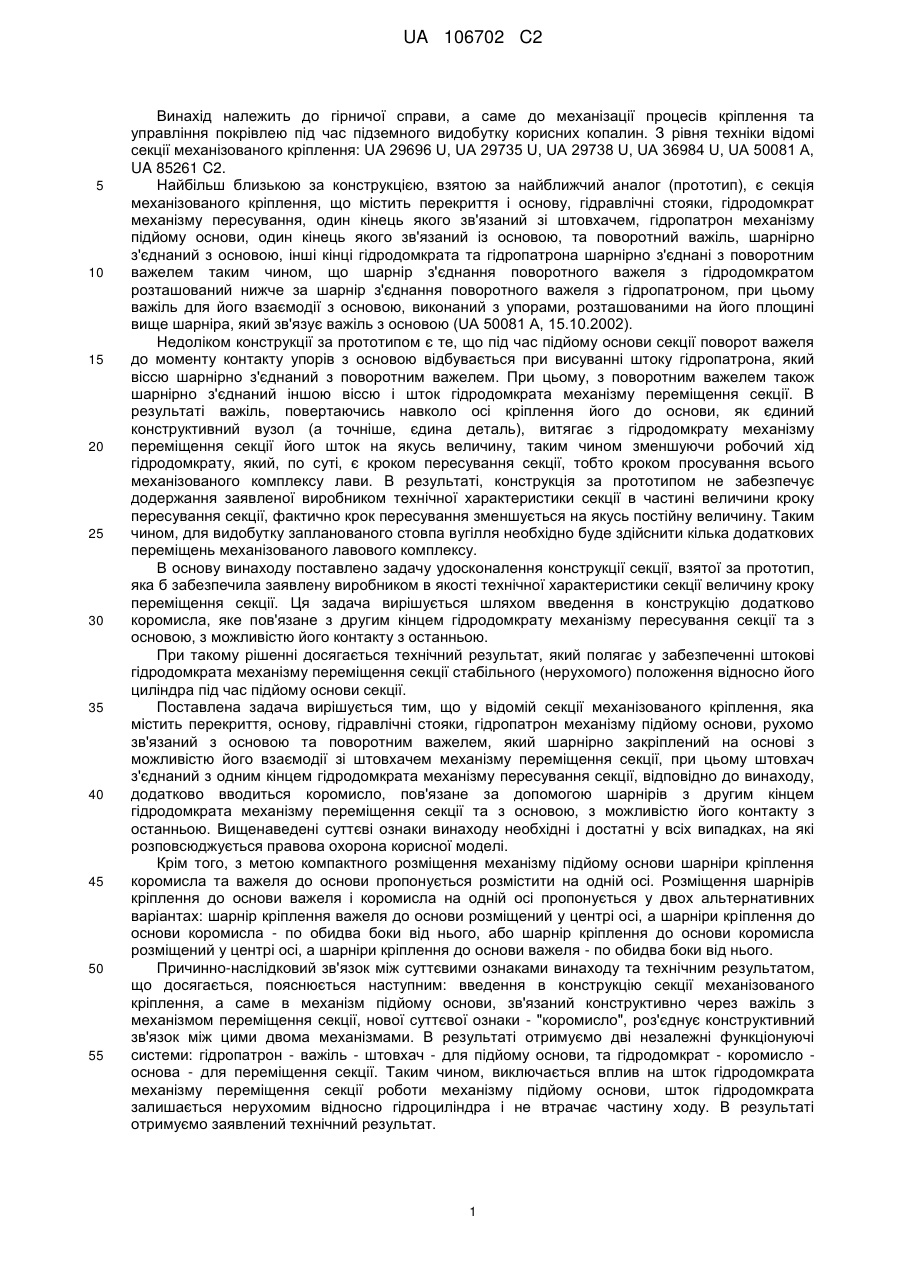

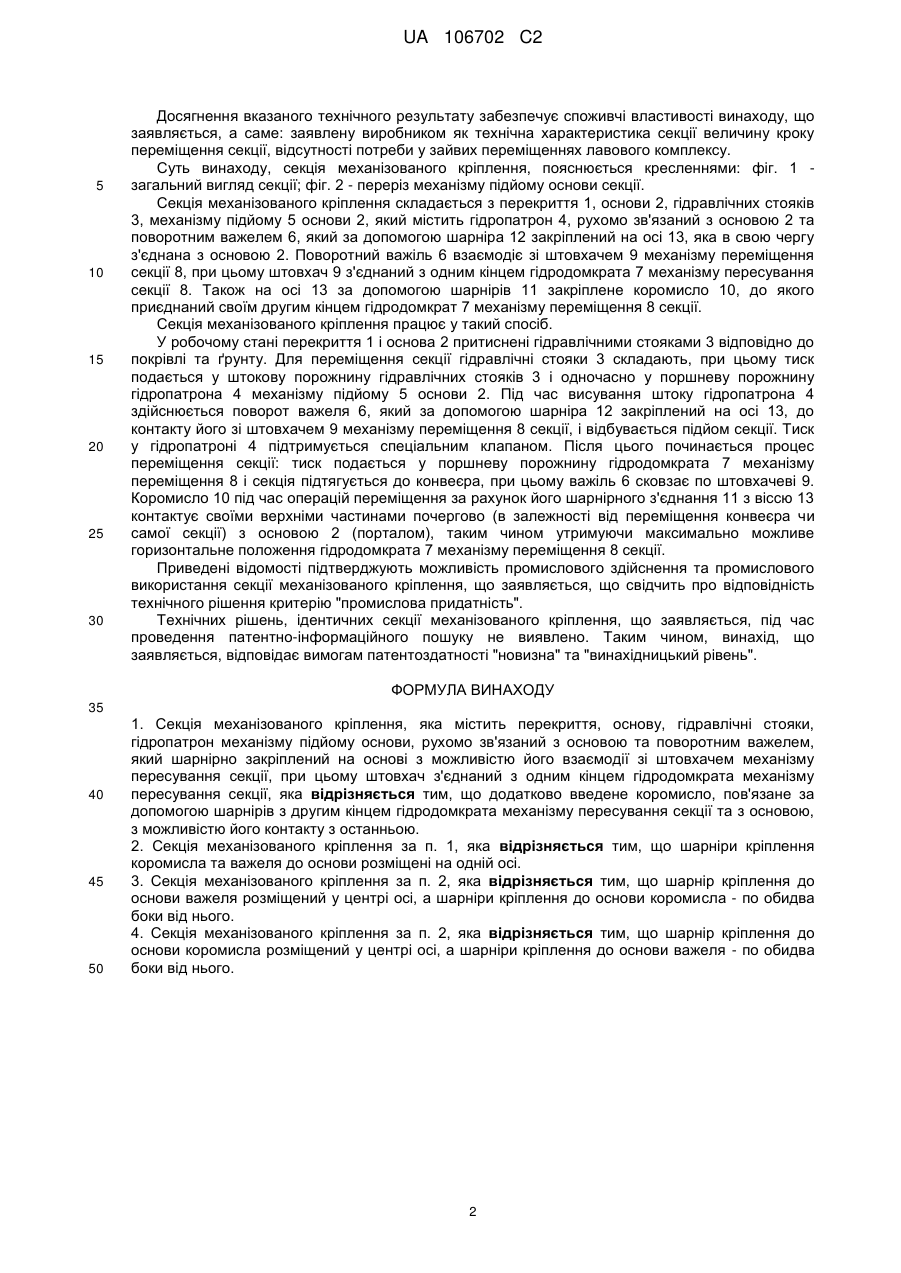

Реферат: Винахід належить до гірничої справи, а саме до механізації процесів кріплення та управління покрівлею під час підземного видобутку корисних копалин. Секція механізованого кріплення містить перекриття, основу, гідравлічні стояки, гідропатрон механізму підйому основи, рухомо зв'язаний з основою та поворотним важелем, який шарнірно закріплений на основі з можливістю його взаємодії зі штовхачем механізму переміщення секції, при цьому штовхач з'єднаний з одним кінцем гідродомкрата механізму пересування секції, згідно з винаходом, додатково вводиться коромисло, пов'язане за допомогою шарнірів з другим кінцем гідродомкрата механізму переміщення секції та з основою, з можливістю його контакту з останньою. Крім того, з метою компактного розміщення механізму підйому основи шарніри кріплення коромисла та важеля до основи пропонується розмістити на одній осі. Розміщення шарнірів кріплення до основи важеля і коромисла на одній осі пропонується у двох альтернативних варіантах: шарнір кріплення важеля до основи розміщений у центрі осі, а шарніри кріплення до основи коромисла - по обидва боки від нього, або шарнір кріплення до основи коромисла розміщений у центрі осі, а шарніри кріплення до основи важеля - по обидва боки від нього. UA 106702 C2 (12) UA 106702 C2 UA 106702 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до гірничої справи, а саме до механізації процесів кріплення та управління покрівлею під час підземного видобутку корисних копалин. З рівня техніки відомі секції механізованого кріплення: UA 29696 U, UA 29735 U, UA 29738 U, UA 36984 U, UA 50081 A, UA 85261 C2. Найбільш близькою за конструкцією, взятою за найближчий аналог (прототип), є секція механізованого кріплення, що містить перекриття і основу, гідравлічні стояки, гідродомкрат механізму пересування, один кінець якого зв'язаний зі штовхачем, гідропатрон механізму підйому основи, один кінець якого зв'язаний із основою, та поворотний важіль, шарнірно з'єднаний з основою, інші кінці гідродомкрата та гідропатрона шарнірно з'єднані з поворотним важелем таким чином, що шарнір з'єднання поворотного важеля з гідродомкратом розташований нижче за шарнір з'єднання поворотного важеля з гідропатроном, при цьому важіль для його взаємодії з основою, виконаний з упорами, розташованими на його площині вище шарніра, який зв'язує важіль з основою (UA 50081 A, 15.10.2002). Недоліком конструкції за прототипом є те, що під час підйому основи секції поворот важеля до моменту контакту упорів з основою відбувається при висуванні штоку гідропатрона, який віссю шарнірно з'єднаний з поворотним важелем. При цьому, з поворотним важелем також шарнірно з'єднаний іншою віссю і шток гідродомкрата механізму переміщення секції. В результаті важіль, повертаючись навколо осі кріплення його до основи, як єдиний конструктивний вузол (а точніше, єдина деталь), витягає з гідродомкрату механізму переміщення секції його шток на якусь величину, таким чином зменшуючи робочий хід гідродомкрату, який, по суті, є кроком пересування секції, тобто кроком просування всього механізованого комплексу лави. В результаті, конструкція за прототипом не забезпечує додержання заявленої виробником технічної характеристики секції в частині величини кроку пересування секції, фактично крок пересування зменшується на якусь постійну величину. Таким чином, для видобутку запланованого стовпа вугілля необхідно буде здійснити кілька додаткових переміщень механізованого лавового комплексу. В основу винаходу поставлено задачу удосконалення конструкції секції, взятої за прототип, яка б забезпечила заявлену виробником в якості технічної характеристики секції величину кроку переміщення секції. Ця задача вирішується шляхом введення в конструкцію додатково коромисла, яке пов'язане з другим кінцем гідродомкрату механізму пересування секції та з основою, з можливістю його контакту з останньою. При такому рішенні досягається технічний результат, який полягає у забезпеченні штокові гідродомкрата механізму переміщення секції стабільного (нерухомого) положення відносно його циліндра під час підйому основи секції. Поставлена задача вирішується тим, що у відомій секції механізованого кріплення, яка містить перекриття, основу, гідравлічні стояки, гідропатрон механізму підйому основи, рухомо зв'язаний з основою та поворотним важелем, який шарнірно закріплений на основі з можливістю його взаємодії зі штовхачем механізму переміщення секції, при цьому штовхач з'єднаний з одним кінцем гідродомкрата механізму пересування секції, відповідно до винаходу, додатково вводиться коромисло, пов'язане за допомогою шарнірів з другим кінцем гідродомкрата механізму переміщення секції та з основою, з можливістю його контакту з останньою. Вищенаведені суттєві ознаки винаходу необхідні і достатні у всіх випадках, на які розповсюджується правова охорона корисної моделі. Крім того, з метою компактного розміщення механізму підйому основи шарніри кріплення коромисла та важеля до основи пропонується розмістити на одній осі. Розміщення шарнірів кріплення до основи важеля і коромисла на одній осі пропонується у двох альтернативних варіантах: шарнір кріплення важеля до основи розміщений у центрі осі, а шарніри кріплення до основи коромисла - по обидва боки від нього, або шарнір кріплення до основи коромисла розміщений у центрі осі, а шарніри кріплення до основи важеля - по обидва боки від нього. Причинно-наслідковий зв'язок між суттєвими ознаками винаходу та технічним результатом, що досягається, пояснюється наступним: введення в конструкцію секції механізованого кріплення, а саме в механізм підйому основи, зв'язаний конструктивно через важіль з механізмом переміщення секції, нової суттєвої ознаки - "коромисло", роз'єднує конструктивний зв'язок між цими двома механізмами. В результаті отримуємо дві незалежні функціонуючі системи: гідропатрон - важіль - штовхач - для підйому основи, та гідродомкрат - коромисло основа - для переміщення секції. Таким чином, виключається вплив на шток гідродомкрата механізму переміщення секції роботи механізму підйому основи, шток гідродомкрата залишається нерухомим відносно гідроциліндра і не втрачає частину ходу. В результаті отримуємо заявлений технічний результат. 1 UA 106702 C2 5 10 15 20 25 30 Досягнення вказаного технічного результату забезпечує споживчі властивості винаходу, що заявляється, а саме: заявлену виробником як технічна характеристика секції величину кроку переміщення секції, відсутності потреби у зайвих переміщеннях лавового комплексу. Суть винаходу, секція механізованого кріплення, пояснюється кресленнями: фіг. 1 загальний вигляд секції; фіг. 2 - переріз механізму підйому основи секції. Секція механізованого кріплення складається з перекриття 1, основи 2, гідравлічних стояків 3, механізму підйому 5 основи 2, який містить гідропатрон 4, рухомо зв'язаний з основою 2 та поворотним важелем 6, який за допомогою шарніра 12 закріплений на осі 13, яка в свою чергу з'єднана з основою 2. Поворотний важіль 6 взаємодіє зі штовхачем 9 механізму переміщення секції 8, при цьому штовхач 9 з'єднаний з одним кінцем гідродомкрата 7 механізму пересування секції 8. Також на осі 13 за допомогою шарнірів 11 закріплене коромисло 10, до якого приєднаний своїм другим кінцем гідродомкрат 7 механізму переміщення 8 секції. Секція механізованого кріплення працює у такий спосіб. У робочому стані перекриття 1 і основа 2 притиснені гідравлічними стояками 3 відповідно до покрівлі та ґрунту. Для переміщення секції гідравлічні стояки 3 складають, при цьому тиск подається у штокову порожнину гідравлічних стояків 3 і одночасно у поршневу порожнину гідропатрона 4 механізму підйому 5 основи 2. Під час висування штоку гідропатрона 4 здійснюється поворот важеля 6, який за допомогою шарніра 12 закріплений на осі 13, до контакту його зі штовхачем 9 механізму переміщення 8 секції, і відбувається підйом секції. Тиск у гідропатроні 4 підтримується спеціальним клапаном. Після цього починається процес переміщення секції: тиск подається у поршневу порожнину гідродомкрата 7 механізму переміщення 8 і секція підтягується до конвеєра, при цьому важіль 6 сковзає по штовхачеві 9. Коромисло 10 під час операцій переміщення за рахунок його шарнірного з'єднання 11 з віссю 13 контактує своїми верхніми частинами почергово (в залежності від переміщення конвеєра чи самої секції) з основою 2 (порталом), таким чином утримуючи максимально можливе горизонтальне положення гідродомкрата 7 механізму переміщення 8 секції. Приведені відомості підтверджують можливість промислового здійснення та промислового використання секції механізованого кріплення, що заявляється, що свідчить про відповідність технічного рішення критерію "промислова придатність". Технічних рішень, ідентичних секції механізованого кріплення, що заявляється, під час проведення патентно-інформаційного пошуку не виявлено. Таким чином, винахід, що заявляється, відповідає вимогам патентоздатності "новизна" та "винахідницький рівень". ФОРМУЛА ВИНАХОДУ 35 40 45 50 1. Секція механізованого кріплення, яка містить перекриття, основу, гідравлічні стояки, гідропатрон механізму підйому основи, рухомо зв'язаний з основою та поворотним важелем, який шарнірно закріплений на основі з можливістю його взаємодії зі штовхачем механізму пересування секції, при цьому штовхач з'єднаний з одним кінцем гідродомкрата механізму пересування секції, яка відрізняється тим, що додатково введене коромисло, пов'язане за допомогою шарнірів з другим кінцем гідродомкрата механізму пересування секції та з основою, з можливістю його контакту з останньою. 2. Секція механізованого кріплення за п. 1, яка відрізняється тим, що шарніри кріплення коромисла та важеля до основи розміщені на одній осі. 3. Секція механізованого кріплення за п. 2, яка відрізняється тим, що шарнір кріплення до основи важеля розміщений у центрі осі, а шарніри кріплення до основи коромисла - по обидва боки від нього. 4. Секція механізованого кріплення за п. 2, яка відрізняється тим, що шарнір кріплення до основи коромисла розміщений у центрі осі, а шарніри кріплення до основи важеля - по обидва боки від нього. 2 UA 106702 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
