Секція механізованого кріплення

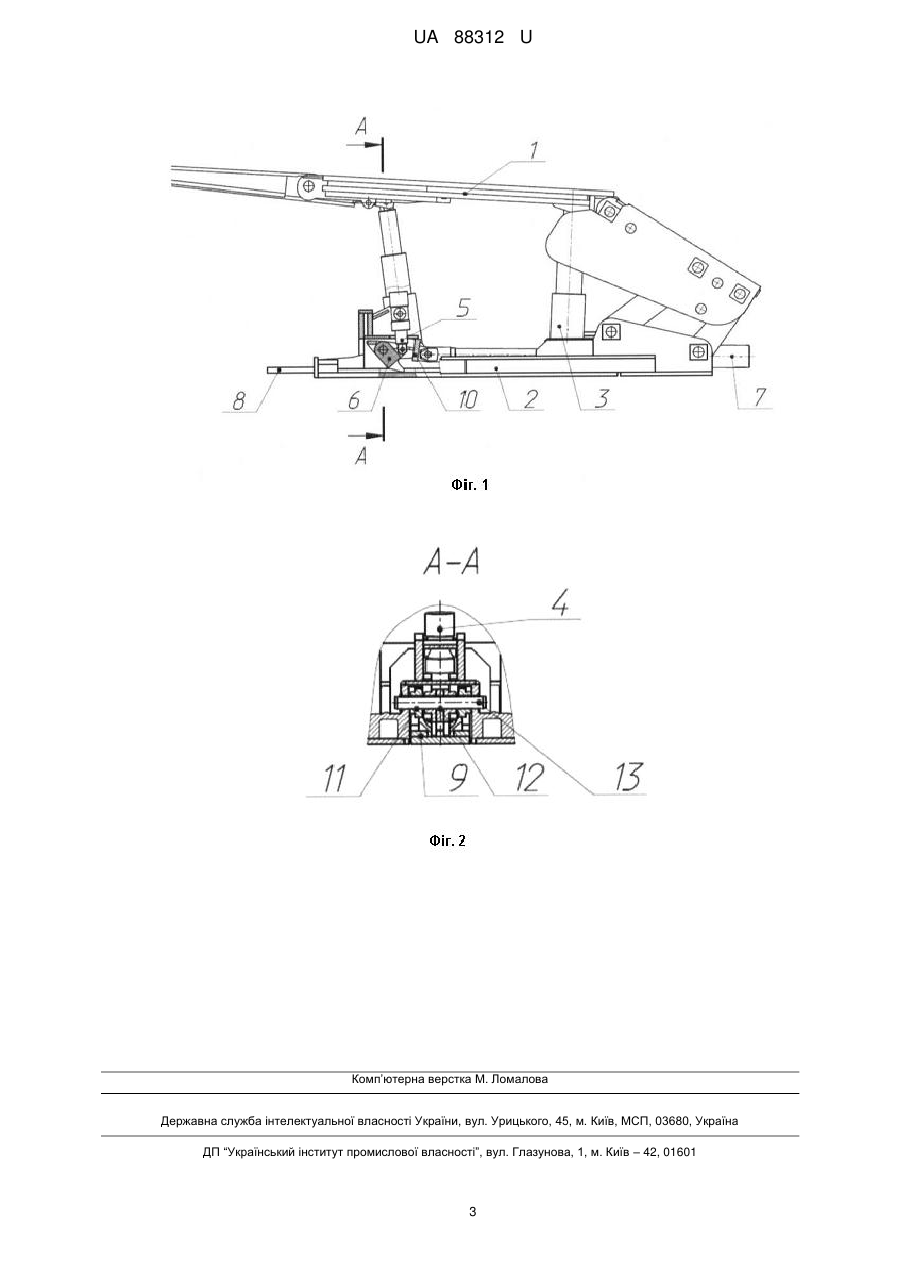

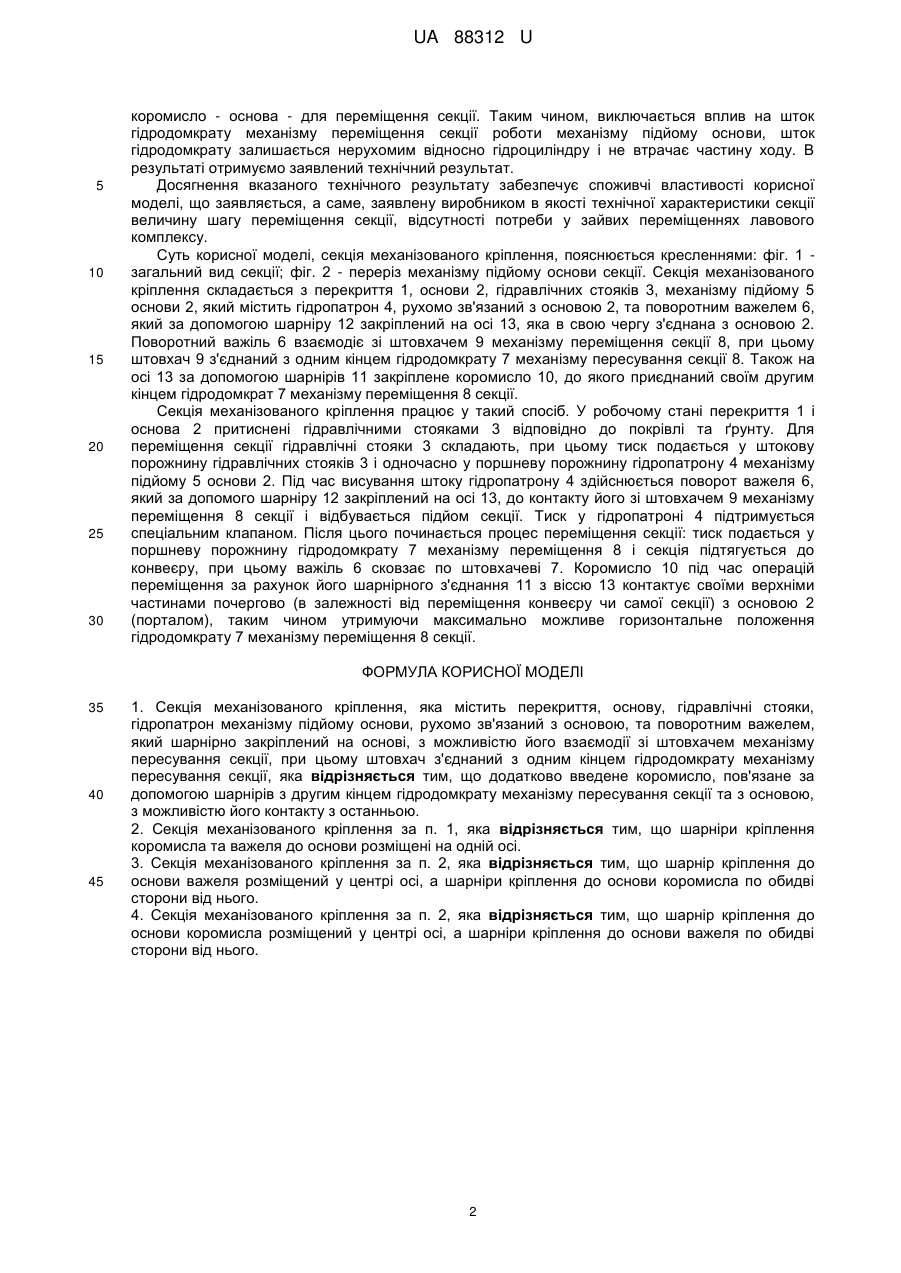

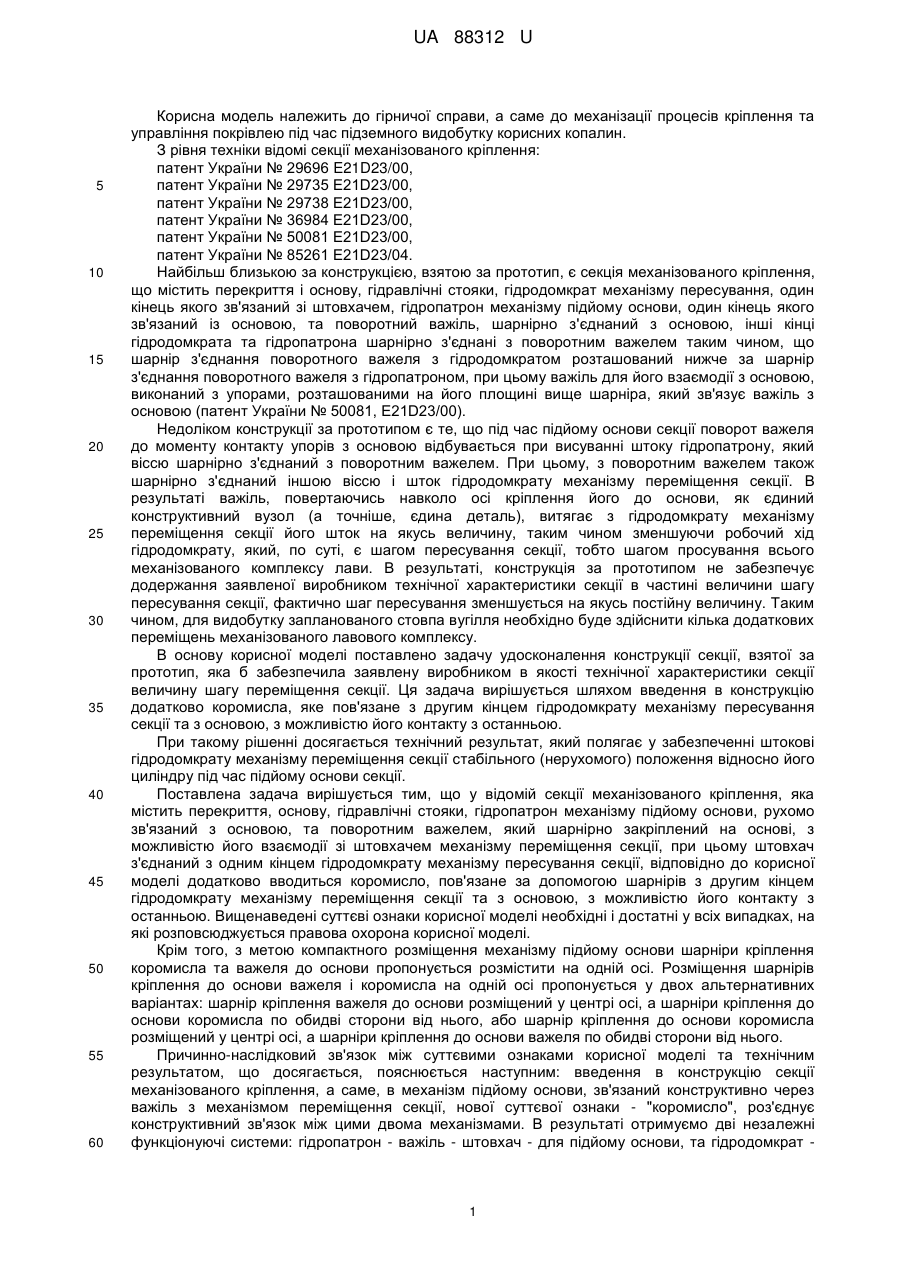

Реферат: UA 88312 U UA 88312 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої справи, а саме до механізації процесів кріплення та управління покрівлею під час підземного видобутку корисних копалин. З рівня техніки відомі секції механізованого кріплення: патент України № 29696 E21D23/00, патент України № 29735 E21D23/00, патент України № 29738 E21D23/00, патент України № 36984 E21D23/00, патент України № 50081 Е21D23/00, патент України № 85261 E21D23/04. Найбільш близькою за конструкцією, взятою за прототип, є секція механізованого кріплення, що містить перекриття і основу, гідравлічні стояки, гідродомкрат механізму пересування, один кінець якого зв'язаний зі штовхачем, гідропатрон механізму підйому основи, один кінець якого зв'язаний із основою, та поворотний важіль, шарнірно з'єднаний з основою, інші кінці гідродомкрата та гідропатрона шарнірно з'єднані з поворотним важелем таким чином, що шарнір з'єднання поворотного важеля з гідродомкратом розташований нижче за шарнір з'єднання поворотного важеля з гідропатроном, при цьому важіль для його взаємодії з основою, виконаний з упорами, розташованими на його площині вище шарніра, який зв'язує важіль з основою (патент України № 50081, E21D23/00). Недоліком конструкції за прототипом є те, що під час підйому основи секції поворот важеля до моменту контакту упорів з основою відбувається при висуванні штоку гідропатрону, який віссю шарнірно з'єднаний з поворотним важелем. При цьому, з поворотним важелем також шарнірно з'єднаний іншою віссю і шток гідродомкрату механізму переміщення секції. В результаті важіль, повертаючись навколо осі кріплення його до основи, як єдиний конструктивний вузол (а точніше, єдина деталь), витягає з гідродомкрату механізму переміщення секції його шток на якусь величину, таким чином зменшуючи робочий хід гідродомкрату, який, по суті, є шагом пересування секції, тобто шагом просування всього механізованого комплексу лави. В результаті, конструкція за прототипом не забезпечує додержання заявленої виробником технічної характеристики секції в частині величини шагу пересування секції, фактично шаг пересування зменшується на якусь постійну величину. Таким чином, для видобутку запланованого стовпа вугілля необхідно буде здійснити кілька додаткових переміщень механізованого лавового комплексу. В основу корисної моделі поставлено задачу удосконалення конструкції секції, взятої за прототип, яка б забезпечила заявлену виробником в якості технічної характеристики секції величину шагу переміщення секції. Ця задача вирішується шляхом введення в конструкцію додатково коромисла, яке пов'язане з другим кінцем гідродомкрату механізму пересування секції та з основою, з можливістю його контакту з останньою. При такому рішенні досягається технічний результат, який полягає у забезпеченні штокові гідродомкрату механізму переміщення секції стабільного (нерухомого) положення відносно його циліндру під час підйому основи секції. Поставлена задача вирішується тим, що у відомій секції механізованого кріплення, яка містить перекриття, основу, гідравлічні стояки, гідропатрон механізму підйому основи, рухомо зв'язаний з основою, та поворотним важелем, який шарнірно закріплений на основі, з можливістю його взаємодії зі штовхачем механізму переміщення секції, при цьому штовхач з'єднаний з одним кінцем гідродомкрату механізму пересування секції, відповідно до корисної моделі додатково вводиться коромисло, пов'язане за допомогою шарнірів з другим кінцем гідродомкрату механізму переміщення секції та з основою, з можливістю його контакту з останньою. Вищенаведені суттєві ознаки корисної моделі необхідні і достатні у всіх випадках, на які розповсюджується правова охорона корисної моделі. Крім того, з метою компактного розміщення механізму підйому основи шарніри кріплення коромисла та важеля до основи пропонується розмістити на одній осі. Розміщення шарнірів кріплення до основи важеля і коромисла на одній осі пропонується у двох альтернативних варіантах: шарнір кріплення важеля до основи розміщений у центрі осі, а шарніри кріплення до основи коромисла по обидві сторони від нього, або шарнір кріплення до основи коромисла розміщений у центрі осі, а шарніри кріплення до основи важеля по обидві сторони від нього. Причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі та технічним результатом, що досягається, пояснюється наступним: введення в конструкцію секції механізованого кріплення, а саме, в механізм підйому основи, зв'язаний конструктивно через важіль з механізмом переміщення секції, нової суттєвої ознаки - "коромисло", роз'єднує конструктивний зв'язок між цими двома механізмами. В результаті отримуємо дві незалежні функціонуючі системи: гідропатрон - важіль - штовхач - для підйому основи, та гідродомкрат 1 UA 88312 U 5 10 15 20 25 30 коромисло - основа - для переміщення секції. Таким чином, виключається вплив на шток гідродомкрату механізму переміщення секції роботи механізму підйому основи, шток гідродомкрату залишається нерухомим відносно гідроциліндру і не втрачає частину ходу. В результаті отримуємо заявлений технічний результат. Досягнення вказаного технічного результату забезпечує споживчі властивості корисної моделі, що заявляється, а саме, заявлену виробником в якості технічної характеристики секції величину шагу переміщення секції, відсутності потреби у зайвих переміщеннях лавового комплексу. Суть корисної моделі, секція механізованого кріплення, пояснюється кресленнями: фіг. 1 загальний вид секції; фіг. 2 - переріз механізму підйому основи секції. Секція механізованого кріплення складається з перекриття 1, основи 2, гідравлічних стояків 3, механізму підйому 5 основи 2, який містить гідропатрон 4, рухомо зв'язаний з основою 2, та поворотним важелем 6, який за допомогою шарніру 12 закріплений на осі 13, яка в свою чергу з'єднана з основою 2. Поворотний важіль 6 взаємодіє зі штовхачем 9 механізму переміщення секції 8, при цьому штовхач 9 з'єднаний з одним кінцем гідродомкрату 7 механізму пересування секції 8. Також на осі 13 за допомогою шарнірів 11 закріплене коромисло 10, до якого приєднаний своїм другим кінцем гідродомкрат 7 механізму переміщення 8 секції. Секція механізованого кріплення працює у такий спосіб. У робочому стані перекриття 1 і основа 2 притиснені гідравлічними стояками 3 відповідно до покрівлі та ґрунту. Для переміщення секції гідравлічні стояки 3 складають, при цьому тиск подається у штокову порожнину гідравлічних стояків 3 і одночасно у поршневу порожнину гідропатрону 4 механізму підйому 5 основи 2. Під час висування штоку гідропатрону 4 здійснюється поворот важеля 6, який за допомого шарніру 12 закріплений на осі 13, до контакту його зі штовхачем 9 механізму переміщення 8 секції і відбувається підйом секції. Тиск у гідропатроні 4 підтримується спеціальним клапаном. Після цього починається процес переміщення секції: тиск подається у поршневу порожнину гідродомкрату 7 механізму переміщення 8 і секція підтягується до конвеєру, при цьому важіль 6 сковзає по штовхачеві 7. Коромисло 10 під час операцій переміщення за рахунок його шарнірного з'єднання 11 з віссю 13 контактує своїми верхніми частинами почергово (в залежності від переміщення конвеєру чи самої секції) з основою 2 (порталом), таким чином утримуючи максимально можливе горизонтальне положення гідродомкрату 7 механізму переміщення 8 секції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Секція механізованого кріплення, яка містить перекриття, основу, гідравлічні стояки, гідропатрон механізму підйому основи, рухомо зв'язаний з основою, та поворотним важелем, який шарнірно закріплений на основі, з можливістю його взаємодії зі штовхачем механізму пересування секції, при цьому штовхач з'єднаний з одним кінцем гідродомкрату механізму пересування секції, яка відрізняється тим, що додатково введене коромисло, пов'язане за допомогою шарнірів з другим кінцем гідродомкрату механізму пересування секції та з основою, з можливістю його контакту з останньою. 2. Секція механізованого кріплення за п. 1, яка відрізняється тим, що шарніри кріплення коромисла та важеля до основи розміщені на одній осі. 3. Секція механізованого кріплення за п. 2, яка відрізняється тим, що шарнір кріплення до основи важеля розміщений у центрі осі, а шарніри кріплення до основи коромисла по обидві сторони від нього. 4. Секція механізованого кріплення за п. 2, яка відрізняється тим, що шарнір кріплення до основи коромисла розміщений у центрі осі, а шарніри кріплення до основи важеля по обидві сторони від нього. 2 UA 88312 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
