Секція механізованого кріплення

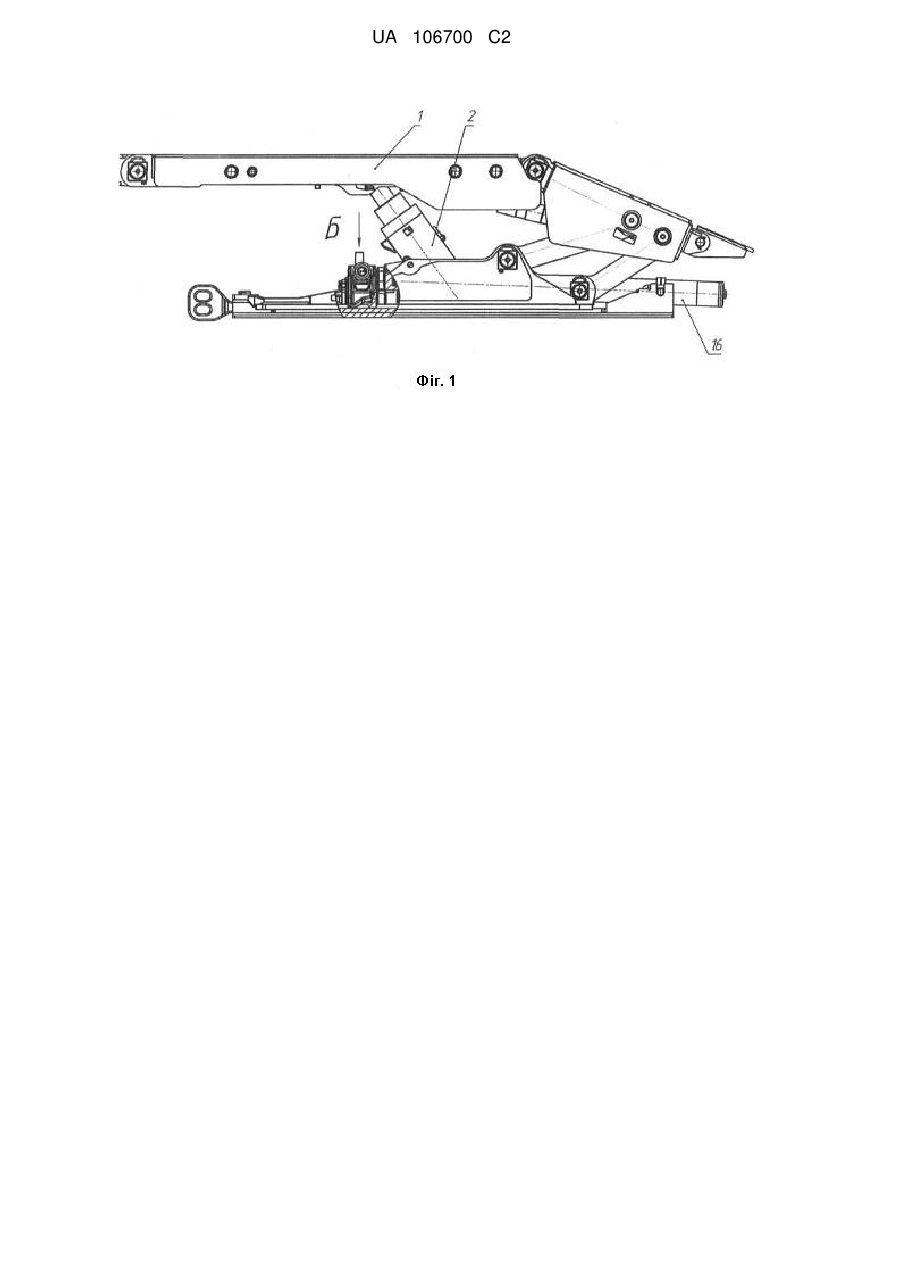

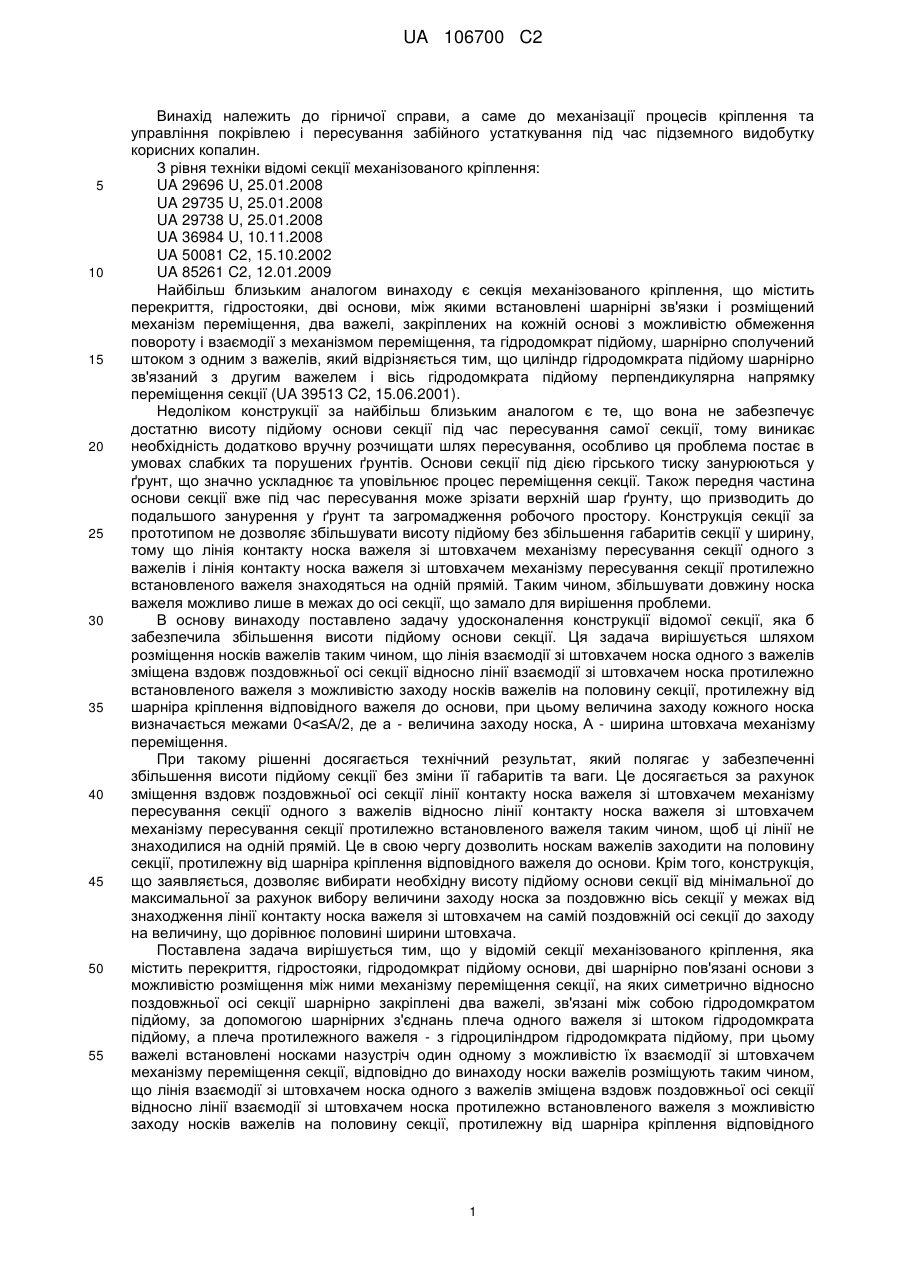

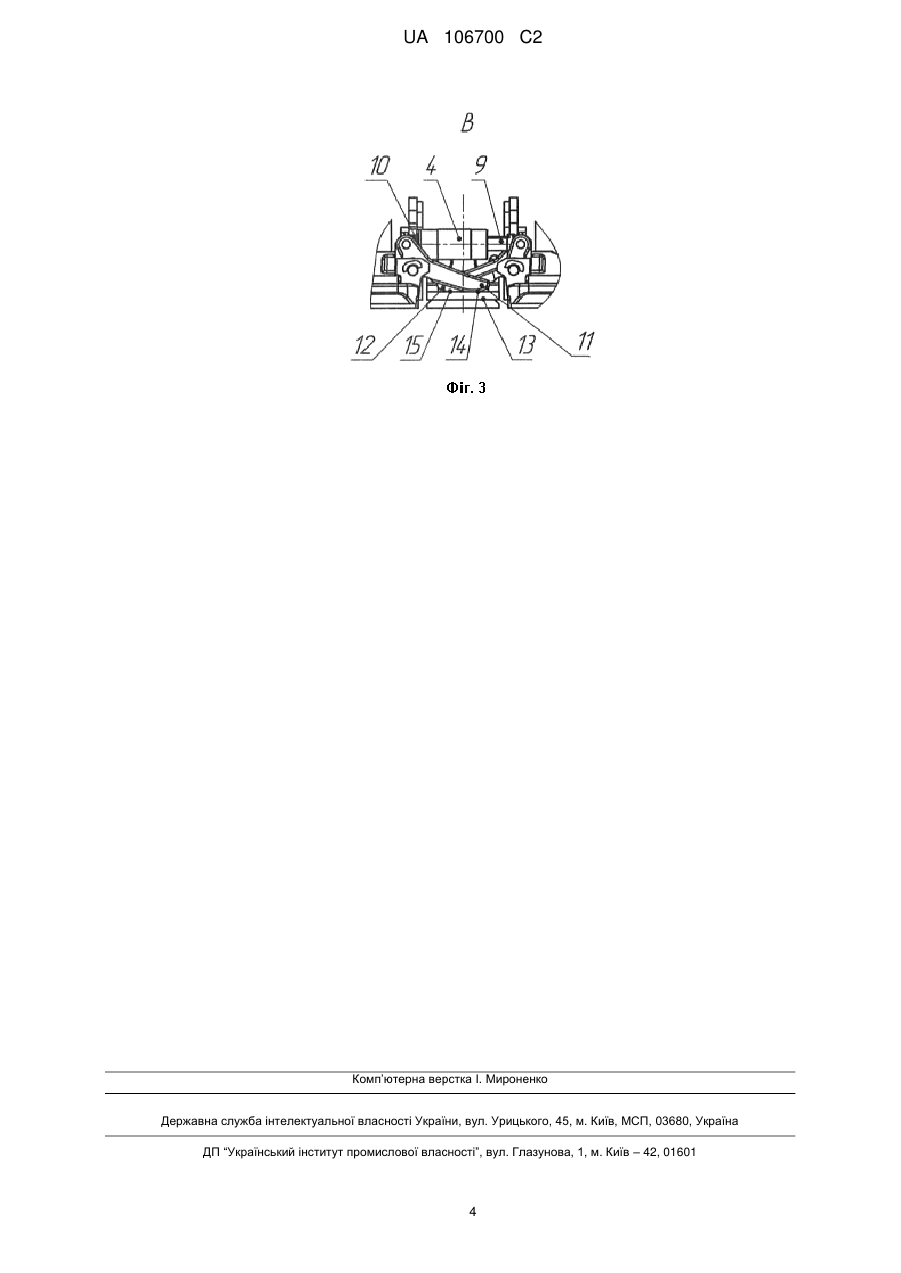

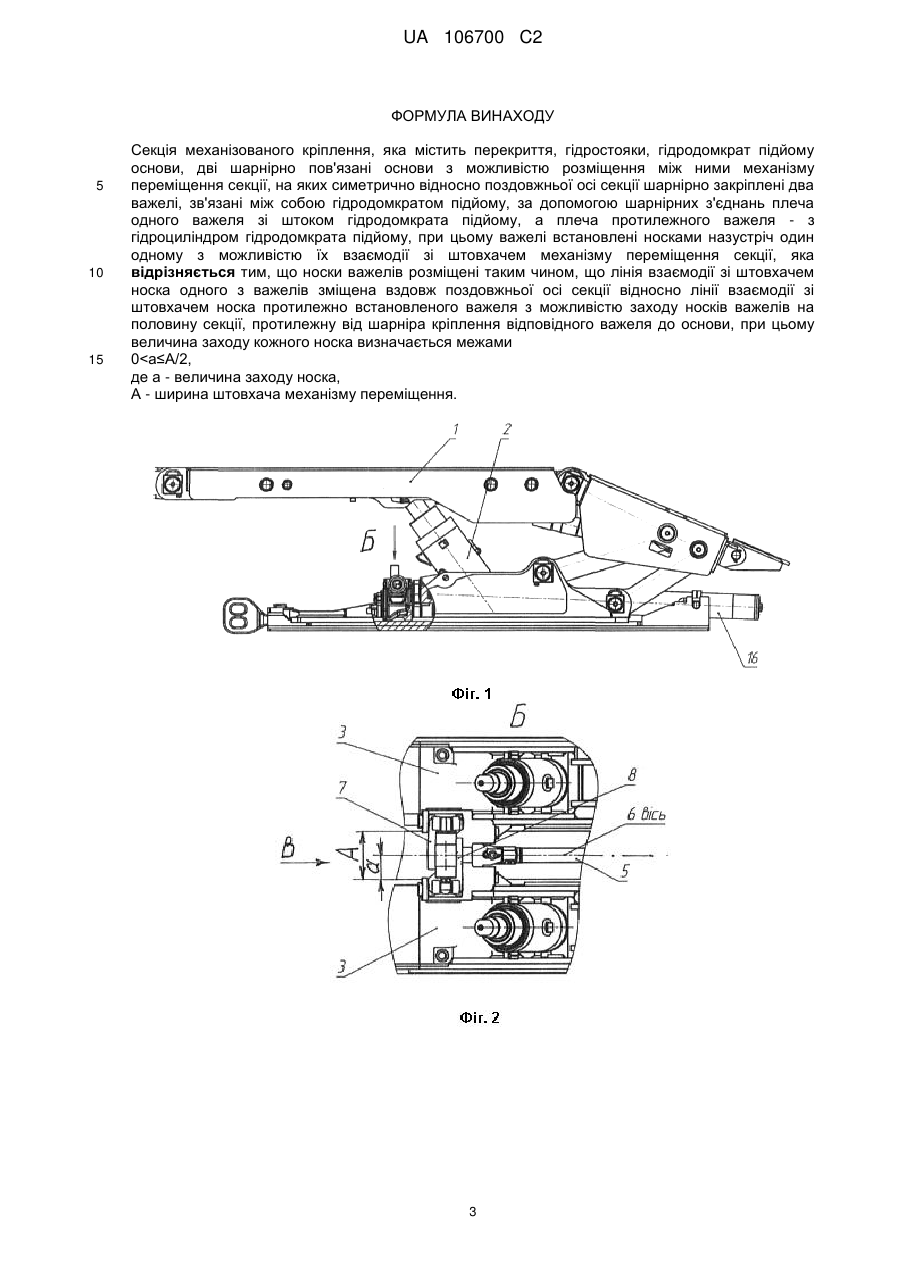

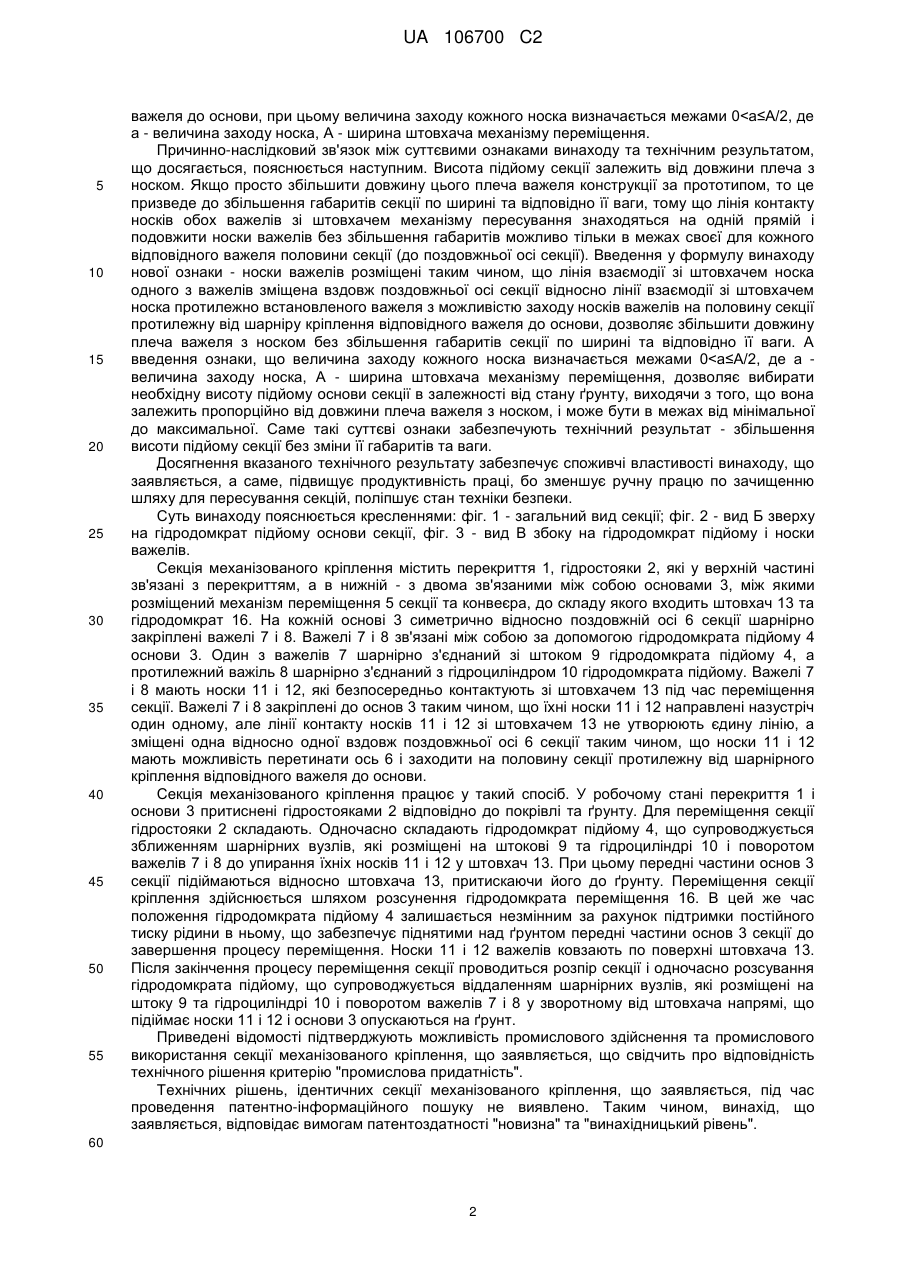

Реферат: Секція механізованого кріплення складається з перекриття, гідростояків, гідродомкрата підйому основи, двох шарнірно пов'язаних основ з можливістю розміщення між ними механізму переміщення секції, на яких симетрично відносно поздовжньої осі секції шарнірно закріплені два важелі, зв'язані між собою гідродомкратом підйому з можливістю їх взаємодії зі штовхачем механізму переміщення секції. Носки важелів розміщені таким чином, що лінія взаємодії зі штовхачем носка одного з важелів зміщена вздовж поздовжньої осі секції відносно лінії взаємодії зі штовхачем носка протилежно встановленого важеля з можливістю заходу носків важелів на половину секції, протилежну від шарніра кріплення відповідного важеля до основи, при цьому величина заходу кожного носка визначається межами від нуля до половини ширини штовхача. Технічний результат полягає у забезпеченні збільшення висоти підйому секції без зміни її габаритів та ваги, і у свою чергу надає споживчі властивості секції механізованого кріплення: підвищення продуктивності праці за рахунок зменшення ручної праці по зачищенню шляху для пересування секцій, поліпшення стану техніки безпеки. UA 106700 C2 (12) UA 106700 C2 UA 106700 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до гірничої справи, а саме до механізації процесів кріплення та управління покрівлею і пересування забійного устаткування під час підземного видобутку корисних копалин. З рівня техніки відомі секції механізованого кріплення: UA 29696 U, 25.01.2008 UA 29735 U, 25.01.2008 UA 29738 U, 25.01.2008 UA 36984 U, 10.11.2008 UA 50081 C2, 15.10.2002 UA 85261 C2, 12.01.2009 Найбільш близьким аналогом винаходу є секція механізованого кріплення, що містить перекриття, гідростояки, дві основи, між якими встановлені шарнірні зв'язки і розміщений механізм переміщення, два важелі, закріплених на кожній основі з можливістю обмеження повороту і взаємодії з механізмом переміщення, та гідродомкрат підйому, шарнірно сполучений штоком з одним з важелів, який відрізняється тим, що циліндр гідродомкрата підйому шарнірно зв'язаний з другим важелем і вісь гідродомкрата підйому перпендикулярна напрямку переміщення секції (UA 39513 C2, 15.06.2001). Недоліком конструкції за найбільш близьким аналогом є те, що вона не забезпечує достатню висоту підйому основи секції під час пересування самої секції, тому виникає необхідність додатково вручну розчищати шлях пересування, особливо ця проблема постає в умовах слабких та порушених ґрунтів. Основи секції під дією гірського тиску занурюються у ґрунт, що значно ускладнює та уповільнює процес переміщення секції. Також передня частина основи секції вже під час пересування може зрізати верхній шар ґрунту, що призводить до подальшого занурення у ґрунт та загромадження робочого простору. Конструкція секції за прототипом не дозволяє збільшувати висоту підйому без збільшення габаритів секції у ширину, тому що лінія контакту носка важеля зі штовхачем механізму пересування секції одного з важелів і лінія контакту носка важеля зі штовхачем механізму пересування секції протилежно встановленого важеля знаходяться на одній прямій. Таким чином, збільшувати довжину носка важеля можливо лише в межах до осі секції, що замало для вирішення проблеми. В основу винаходу поставлено задачу удосконалення конструкції відомої секції, яка б забезпечила збільшення висоти підйому основи секції. Ця задача вирішується шляхом розміщення носків важелів таким чином, що лінія взаємодії зі штовхачем носка одного з важелів зміщена вздовж поздовжньої осі секції відносно лінії взаємодії зі штовхачем носка протилежно встановленого важеля з можливістю заходу носків важелів на половину секції, протилежну від шарніра кріплення відповідного важеля до основи, при цьому величина заходу кожного носка визначається межами 0
