Інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з електронним відліковим цифровим механізмом

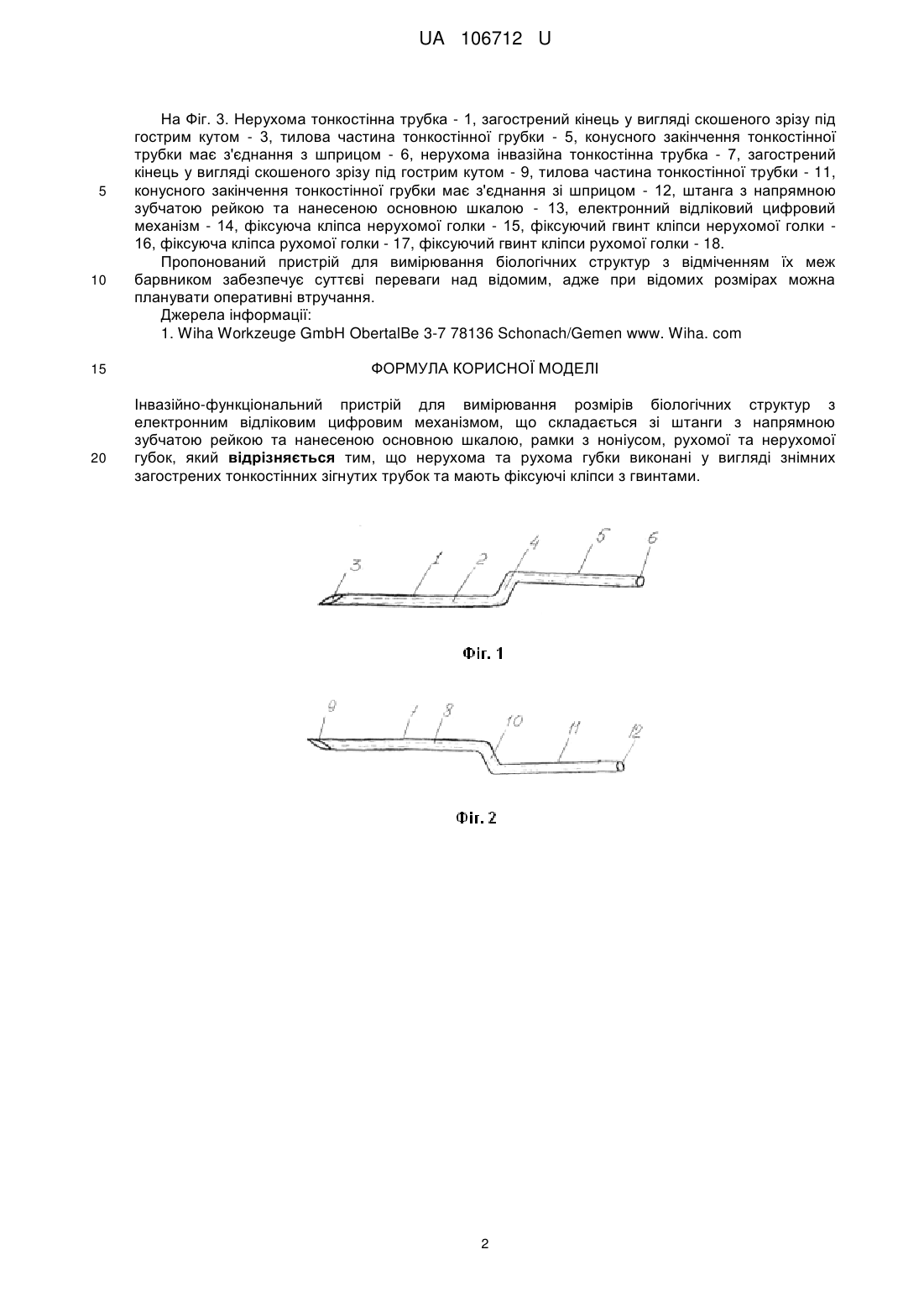

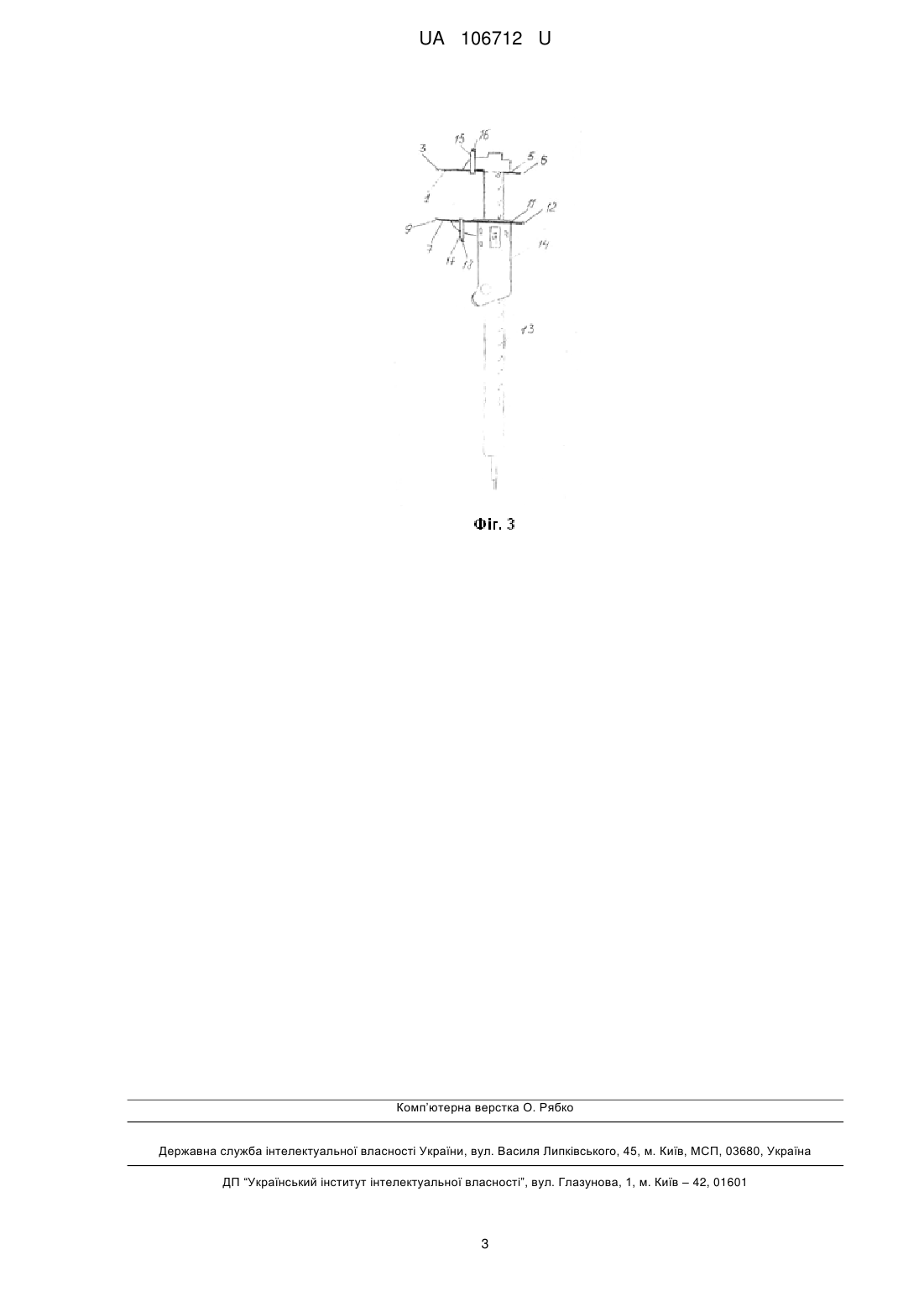

Реферат: UA 106712 U UA 106712 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до медичної техніки та може використовуватись для визначення розмірів гіпертрофічних, келоїдних рубцевих масивів, новоутворень шкіри, товщини шкіри. Відомий штангенциркуль складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, електронного відлікового цифрового механізму, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлена задача удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності, проведення інвазійного вимірювання біологічних структур з відміченням їх меж барвником. Поставлена задача вирішується тим, що пристрій складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, з електронним відліковим цифровим механізмом, рухомої губки та нерухомої губок у вигляді знімних загострених тонкостінних зігнутих трубок, конусних закінчень тонкостінних трубок та мають фіксуючі кліпси з гвинтами, пристрій виготовлений з металу. Пропонований інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з електронним відліковим цифровим механізмом для вимірювання з відміченням їх меж барвником (товщини шкіри, гіпертрофічних, колоїдних рубців, новоутворень шкіри) складається з (Фіг. 1) нерухомої тонкостінної трубки – 1, каналу трубки - 2, загостреного кінця у вигляді скошеного зрізу під гострим кутом - 3, "Z"-подібної форми вигинання - 4, тилової частини тонкостінної трубки - 5, конусного закінчення трубки і має з'єднання зі шприцом - 6, (Фіг. 2) рухомої тонкостінної трубки - 7, каналу трубки - 8, загостреного кінця у вигляді скошеного зрізу під гострим кутом - 9, "Z"-подібної форми вигинання - 10, тилової частини тонкостінної трубки 11, конусного закінчення тонкостінної трубки і має з′єднання зі шприцом - 12, (Фіг. 3) нерухомої тонкостінної трубки - 1, загостреного кінця у вигляді скошеного зрізу під гострим кутом - 3, тилової частини тонкостінної трубки - 5, конусноого закінчення тонкостінної трубки і має з'єднання зі шприцом - 6, нерухомої інвазійної тонкостінної трубки - 7, загостреного кінця у вигляді скошеного зрізу під гострим кутом - 9, тилової частини тонкостінної грубки - 11, конусного закінчення тонкостінної трубки має з'єднання зі шприцом - 12, штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 13, електронний відліковий цифровий механізм - 14, фіксуючої кліпси нерухомої голки - 15, фіксуючого гвинта кліпси нерухомої голки 16, фіксуючої кліпси рухомої голки – 17, фіксуючого гвинта кліпси рухомої голки – 18, пристрій виготовлений з металу. Пропонований інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з електронним відліковим цифровим механізмом для вимірювання з відміченням їх меж барвником працює таким чином: нерухомою знімною голкою пристрою - 1, проколюють шкіру та підводять під дерму, під основу гіпертрофічних, келоїдних рубців, новоутворень шкіри під контролем пальця, підводять рухому голку - 7 (Фіг. 3) до контакту з епідермісом, верхніми шарами гіпертрофічних, келоїдних рубців, новоутворень шкіри та визначають розміри шкіри, гіпертрофічних, келоїдних рубців, новоутворень шкіри по електронному відліковому цифровому механізму - 14 до конусного закінчення тонкостінної трубки - 6 приєднують шприц з барвником та проводять відмічення меж біологічних структур; нерухомою знімною голкою пристрою - 1 (Фіг. 3), проколюють шкіру та підводять під бокову основу гіпертрофічних, келоїдних рубців, новоутворень шкіри під контролем пальця, рухому голку - 7 підводять під іншу бокову основу визначаючи розміри по електронному відліковому цифровому механізму - 14 до конусних закінчень тонкостінних трубок - 6 приєднують шприц з барвником та проводять відмічення меж біологічних структур. Суть корисної моделі пояснюють креслення. Фіг. 1. Нерухома інвазійна тонкостінна голка. Фіг. 2. Рухома інвазійна тонкостінна голка. Фіг. 3. Інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з електронним відліковим цифровим механізмом На Фіг. 1. Нерухома тонкостінна трубка - 1, канал трубки – 2, загострений кінець у вигляді скошеного зрізу під гострим кутом - 3, "Z"-подібна форма вигинання - 4, тилова частина тонкостінної трубки - 5, конусного закінчення тонкостінної трубки має з'єднання зі шприцом - 6. На Фіг. 2. Рухома тонкостінна трубка - 7, канал грубки - 8, загострений кінець у вигляді скошеного зрізу під гострим кутом - 9, "Z"-подібна форма вигинання - 10, тилова частина тонкостінної трубки - 11, конусного закінчення тонкостінної трубки має з'єднання зі шприцом 12. 1 UA 106712 U 5 10 15 20 На Фіг. 3. Нерухома тонкостінна трубка - 1, загострений кінець у вигляді скошеного зрізу під гострим кутом - 3, тилова частина тонкостінної грубки - 5, конусного закінчення тонкостінної трубки має з'єднання з шприцом - 6, нерухома інвазійна тонкостінна трубка - 7, загострений кінець у вигляді скошеного зрізу під гострим кутом - 9, тилова частина тонкостінної трубки - 11, конусного закінчення тонкостінної грубки має з'єднання зі шприцом - 12, штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 13, електронний відліковий цифровий механізм - 14, фіксуюча кліпса нерухомої голки - 15, фіксуючий гвинт кліпси нерухомої голки 16, фіксуюча кліпса рухомої голки - 17, фіксуючий гвинт кліпси рухомої голки - 18. Пропонований пристрій для вимірювання біологічних структур з відміченням їх меж барвником забезпечує суттєві переваги над відомим, адже при відомих розмірах можна планувати оперативні втручання. Джерела інформації: 1. Wiha Workzeuge GmbH ObertalBe 3-7 78136 Schonach/Gemen www. Wiha. com ФОРМУЛА КОРИСНОЇ МОДЕЛІ Інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з електронним відліковим цифровим механізмом, що складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, який відрізняється тим, що нерухома та рухома губки виконані у вигляді знімних загострених тонкостінних зігнутих трубок та мають фіксуючі кліпси з гвинтами. 2 UA 106712 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
