Атравматичний інвазійно-функціональний пристрій для вимірювання, відмічення розмірів біологічних структур з електронним відліковим цифровим механізмом

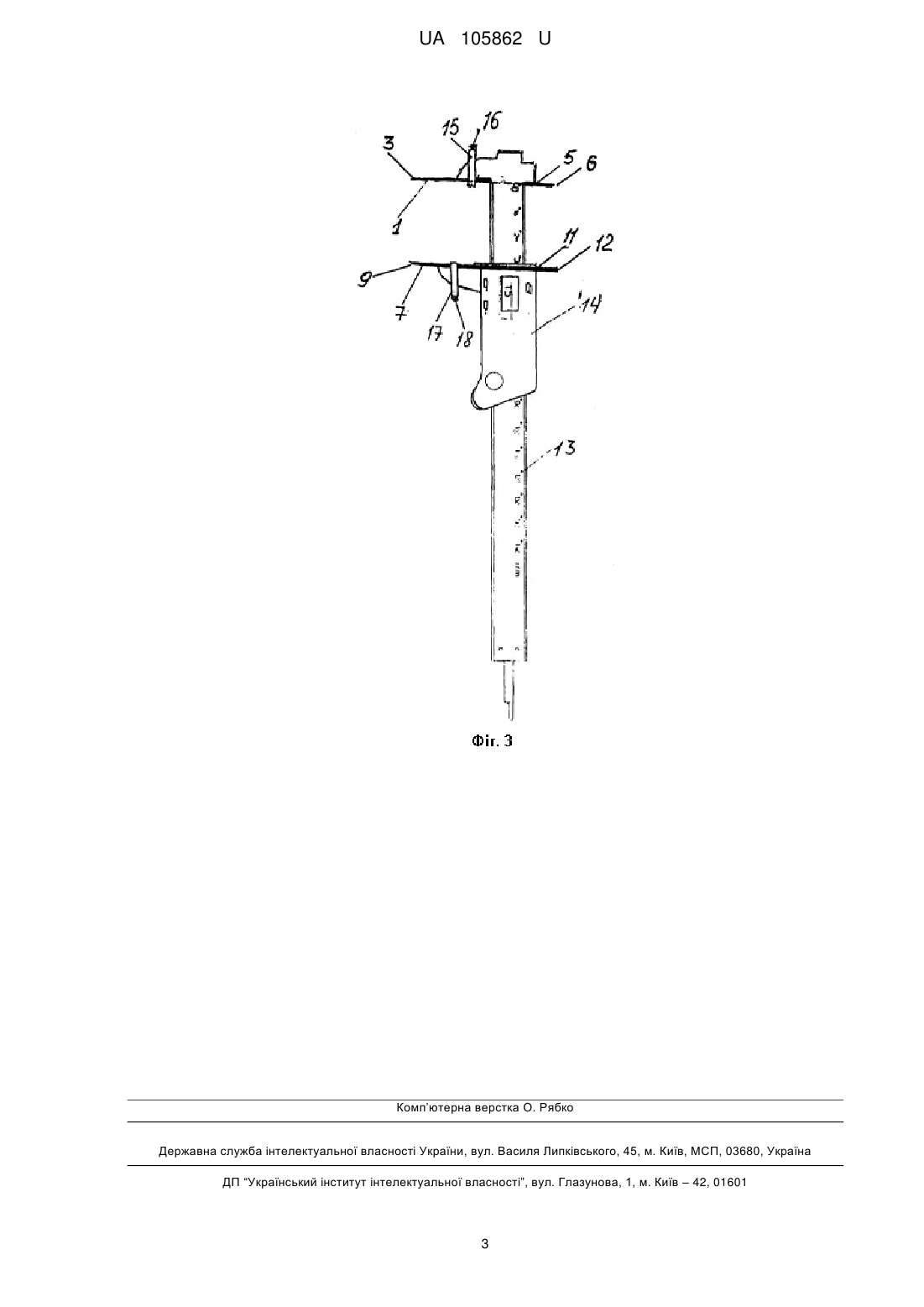

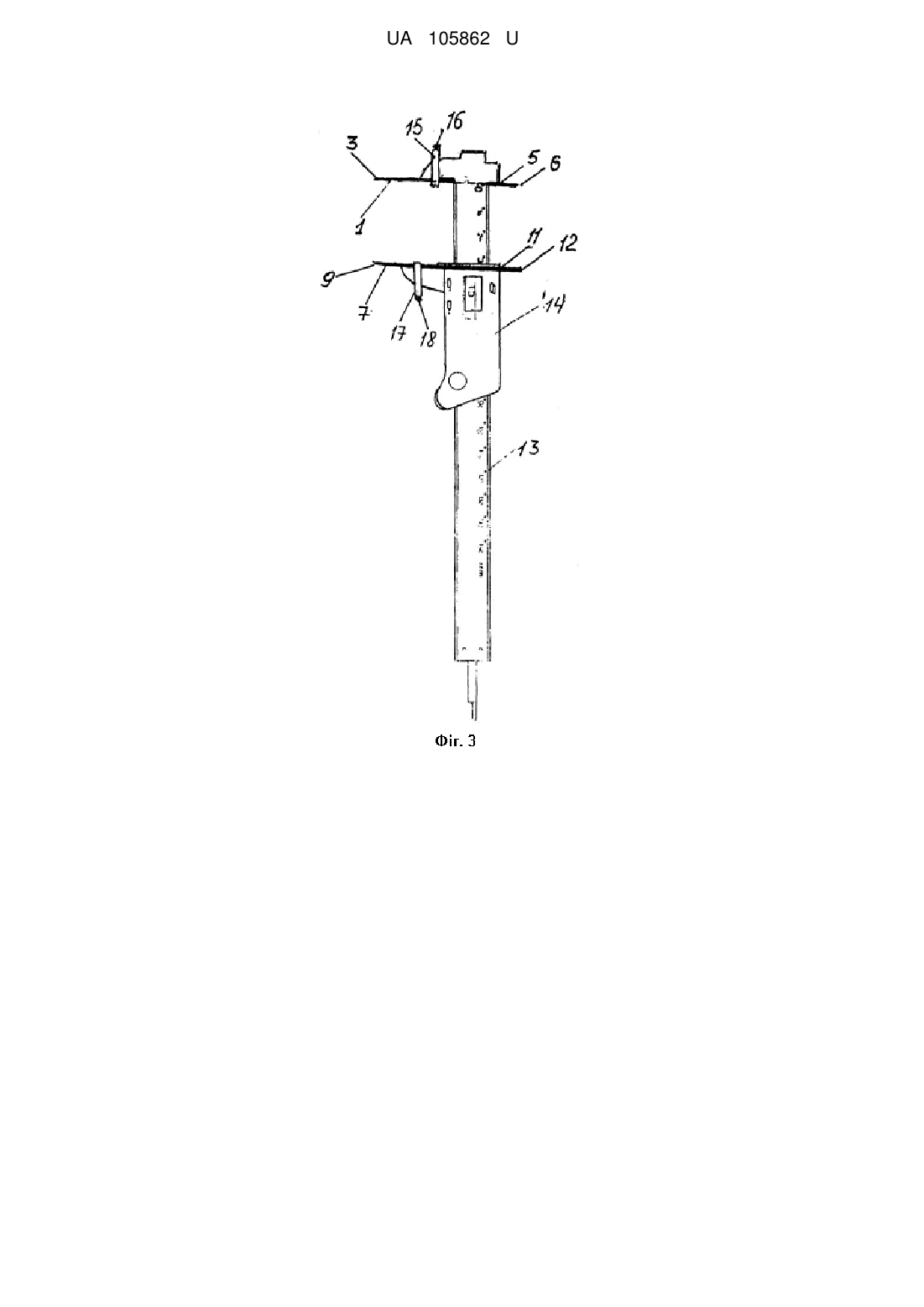

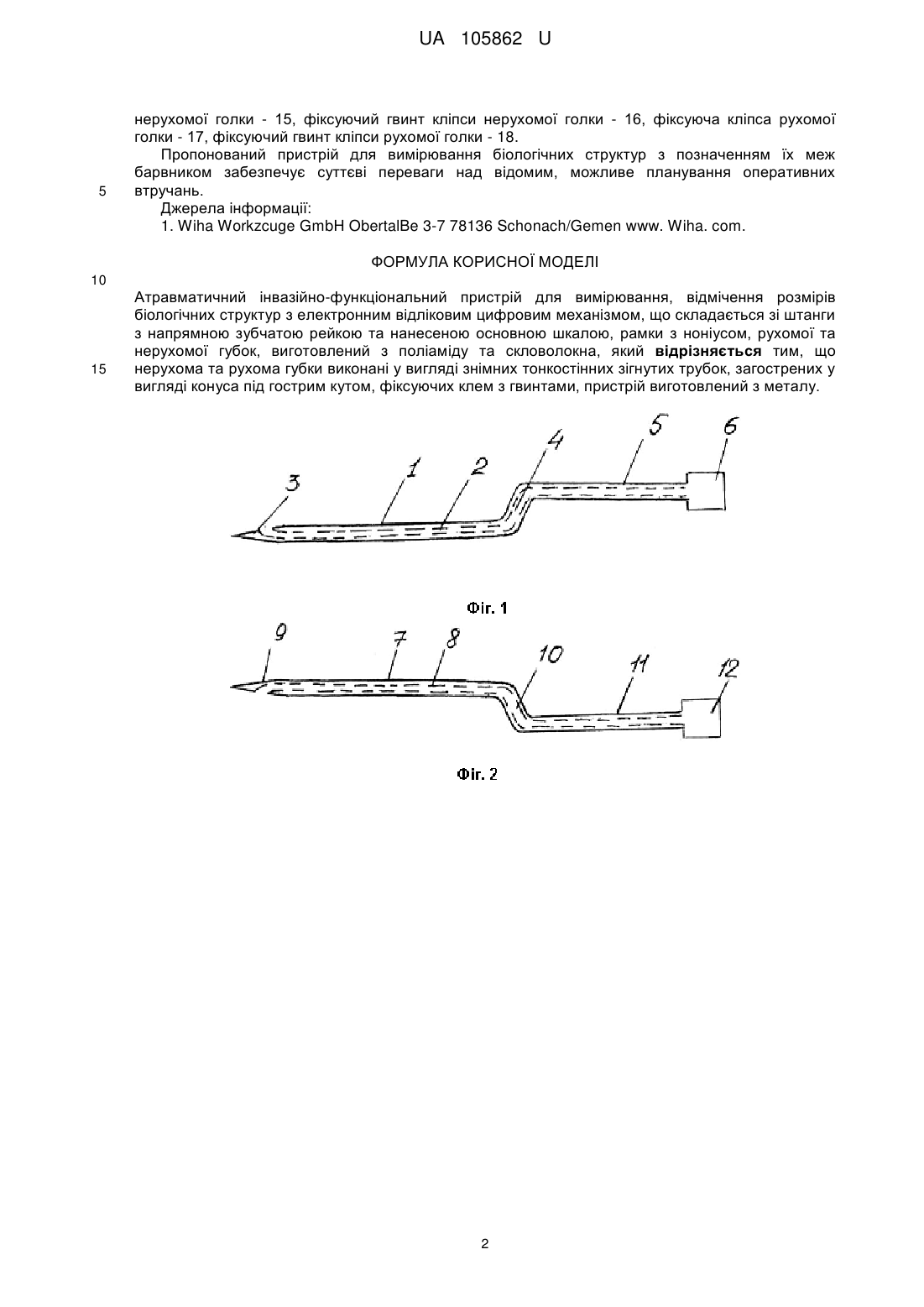

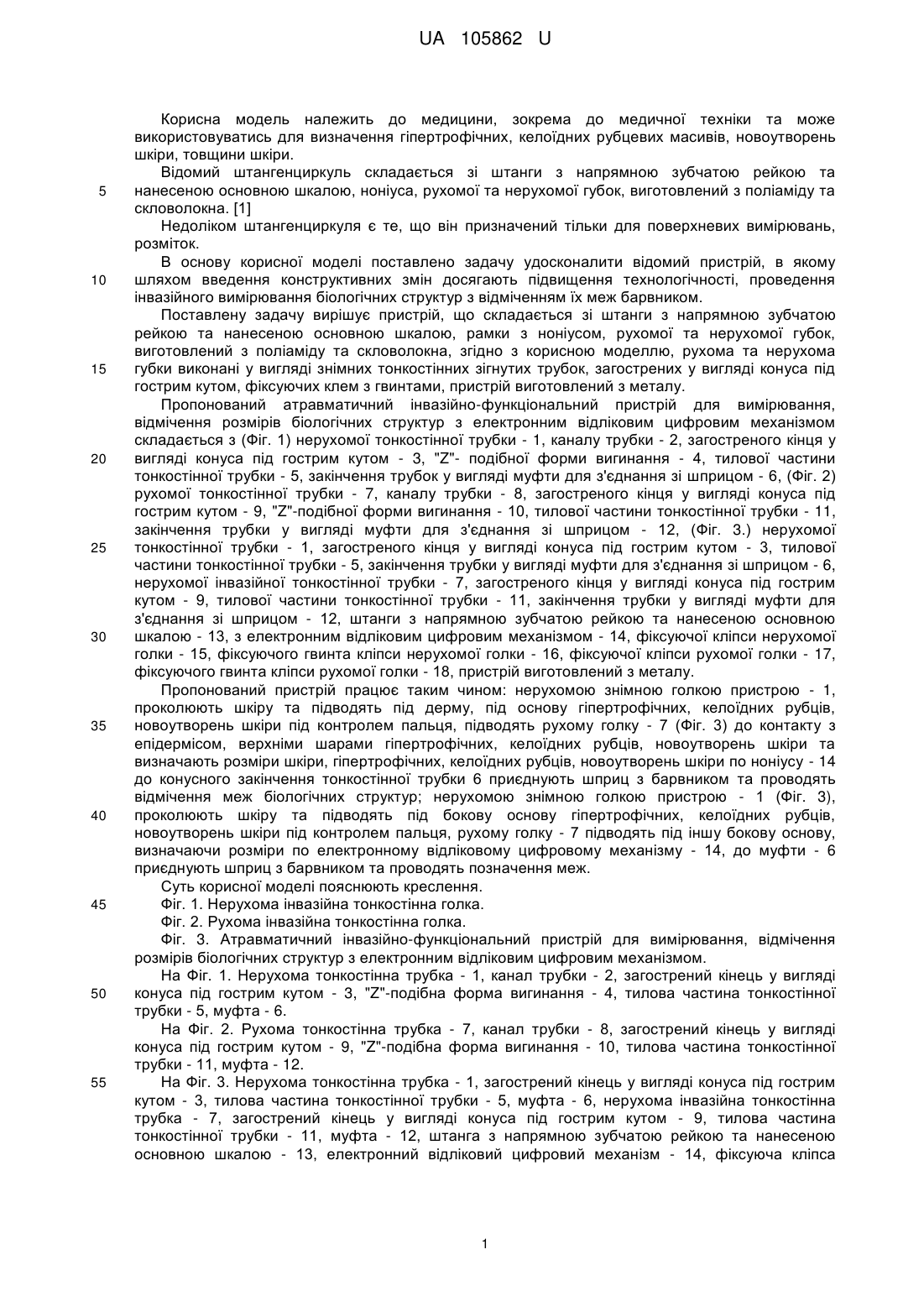

Реферат: Атравматичний інвазійно-функціональний пристрій для вимірювання, відмічення розмірів біологічних структур з електронним відліковим цифровим механізмом складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна. Рухома та нерухома губки виконані у вигляді знімних тонкостінних зігнутих трубок, загострених у вигляді конуса під гострим кутом, фіксуючих клем з гвинтами, пристрій виготовлений з металу. UA 105862 U (54) АТРАВМАТИЧНИЙ ІНВАЗІЙНО-ФУНКЦІОНАЛЬНИЙ ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ, ВІДМІЧЕННЯ РОЗМІРІВ БІОЛОГІЧНИХ СТРУКТУР З ЕЛЕКТРОННИМ ВІДЛІКОВИМ ЦИФРОВИМ МЕХАНІЗМОМ UA 105862 U UA 105862 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до медичної техніки та може використовуватись для визначення гіпертрофічних, келоїдних рубцевих масивів, новоутворень шкіри, товщини шкіри. Відомий штангенциркуль складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, ноніуса, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна. [1] Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності, проведення інвазійного вимірювання біологічних структур з відміченням їх меж барвником. Поставлену задачу вирішує пристрій, що складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна, згідно з корисною моделлю, рухома та нерухома губки виконані у вигляді знімних тонкостінних зігнутих трубок, загострених у вигляді конуса під гострим кутом, фіксуючих клем з гвинтами, пристрій виготовлений з металу. Пропонований атравматичний інвазійно-функціональний пристрій для вимірювання, відмічення розмірів біологічних структур з електронним відліковим цифровим механізмом складається з (Фіг. 1) нерухомої тонкостінної трубки - 1, каналу трубки - 2, загостреного кінця у вигляді конуса під гострим кутом - 3, "Z"- подібної форми вигинання - 4, тилової частини тонкостінної трубки - 5, закінчення трубок у вигляді муфти для з'єднання зі шприцом - 6, (Фіг. 2) рухомої тонкостінної трубки - 7, каналу трубки - 8, загостреного кінця у вигляді конуса під гострим кутом - 9, "Z"-подібної форми вигинання - 10, тилової частини тонкостінної трубки - 11, закінчення трубки у вигляді муфти для з'єднання зі шприцом - 12, (Фіг. 3.) нерухомої тонкостінної трубки - 1, загостреного кінця у вигляді конуса під гострим кутом - 3, тилової частини тонкостінної трубки - 5, закінчення трубки у вигляді муфти для з'єднання зі шприцом - 6, нерухомої інвазійної тонкостінної трубки - 7, загостреного кінця у вигляді конуса під гострим кутом - 9, тилової частини тонкостінної трубки - 11, закінчення трубки у вигляді муфти для з'єднання зі шприцом - 12, штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 13, з електронним відліковим цифровим механізмом - 14, фіксуючої кліпси нерухомої голки - 15, фіксуючого гвинта кліпси нерухомої голки - 16, фіксуючої кліпси рухомої голки - 17, фіксуючого гвинта кліпси рухомої голки - 18, пристрій виготовлений з металу. Пропонований пристрій працює таким чином: нерухомою знімною голкою пристрою - 1, проколюють шкіру та підводять під дерму, під основу гіпертрофічних, келоїдних рубців, новоутворень шкіри під контролем пальця, підводять рухому голку - 7 (Фіг. 3) до контакту з епідермісом, верхніми шарами гіпертрофічних, келоїдних рубців, новоутворень шкіри та визначають розміри шкіри, гіпертрофічних, келоїдних рубців, новоутворень шкіри по ноніусу - 14 до конусного закінчення тонкостінної трубки 6 приєднують шприц з барвником та проводять відмічення меж біологічних структур; нерухомою знімною голкою пристрою - 1 (Фіг. 3), проколюють шкіру та підводять під бокову основу гіпертрофічних, келоїдних рубців, новоутворень шкіри під контролем пальця, рухому голку - 7 підводять під іншу бокову основу, визначаючи розміри по електронному відліковому цифровому механізму - 14, до муфти - 6 приєднують шприц з барвником та проводять позначення меж. Суть корисної моделі пояснюють креслення. Фіг. 1. Нерухома інвазійна тонкостінна голка. Фіг. 2. Рухома інвазійна тонкостінна голка. Фіг. 3. Атравматичний інвазійно-функціональний пристрій для вимірювання, відмічення розмірів біологічних структур з електронним відліковим цифровим механізмом. На Фіг. 1. Нерухома тонкостінна трубка - 1, канал трубки - 2, загострений кінець у вигляді конуса під гострим кутом - 3, "Z"-подібна форма вигинання - 4, тилова частина тонкостінної трубки - 5, муфта - 6. На Фіг. 2. Рухома тонкостінна трубка - 7, канал трубки - 8, загострений кінець у вигляді конуса під гострим кутом - 9, "Z"-подібна форма вигинання - 10, тилова частина тонкостінної трубки - 11, муфта - 12. На Фіг. 3. Нерухома тонкостінна трубка - 1, загострений кінець у вигляді конуса під гострим кутом - 3, тилова частина тонкостінної трубки - 5, муфта - 6, нерухома інвазійна тонкостінна трубка - 7, загострений кінець у вигляді конуса під гострим кутом - 9, тилова частина тонкостінної трубки - 11, муфта - 12, штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 13, електронний відліковий цифровий механізм - 14, фіксуюча кліпса 1 UA 105862 U 5 нерухомої голки - 15, фіксуючий гвинт кліпси нерухомої голки - 16, фіксуюча кліпса рухомої голки - 17, фіксуючий гвинт кліпси рухомої голки - 18. Пропонований пристрій для вимірювання біологічних структур з позначенням їх меж барвником забезпечує суттєві переваги над відомим, можливе планування оперативних втручань. Джерела інформації: 1. Wiha Workzcuge GmbH ObertalBe 3-7 78136 Schonach/Gemen www. Wiha. com. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Атравматичний інвазійно-функціональний пристрій для вимірювання, відмічення розмірів біологічних структур з електронним відліковим цифровим механізмом, що складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна, який відрізняється тим, що нерухома та рухома губки виконані у вигляді знімних тонкостінних зігнутих трубок, загострених у вигляді конуса під гострим кутом, фіксуючих клем з гвинтами, пристрій виготовлений з металу. 2 UA 105862 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
