Функціонально-інвазійний пристрій для вимірювання розмірів біологічних структур з електронним відліковим цифровим механізмом

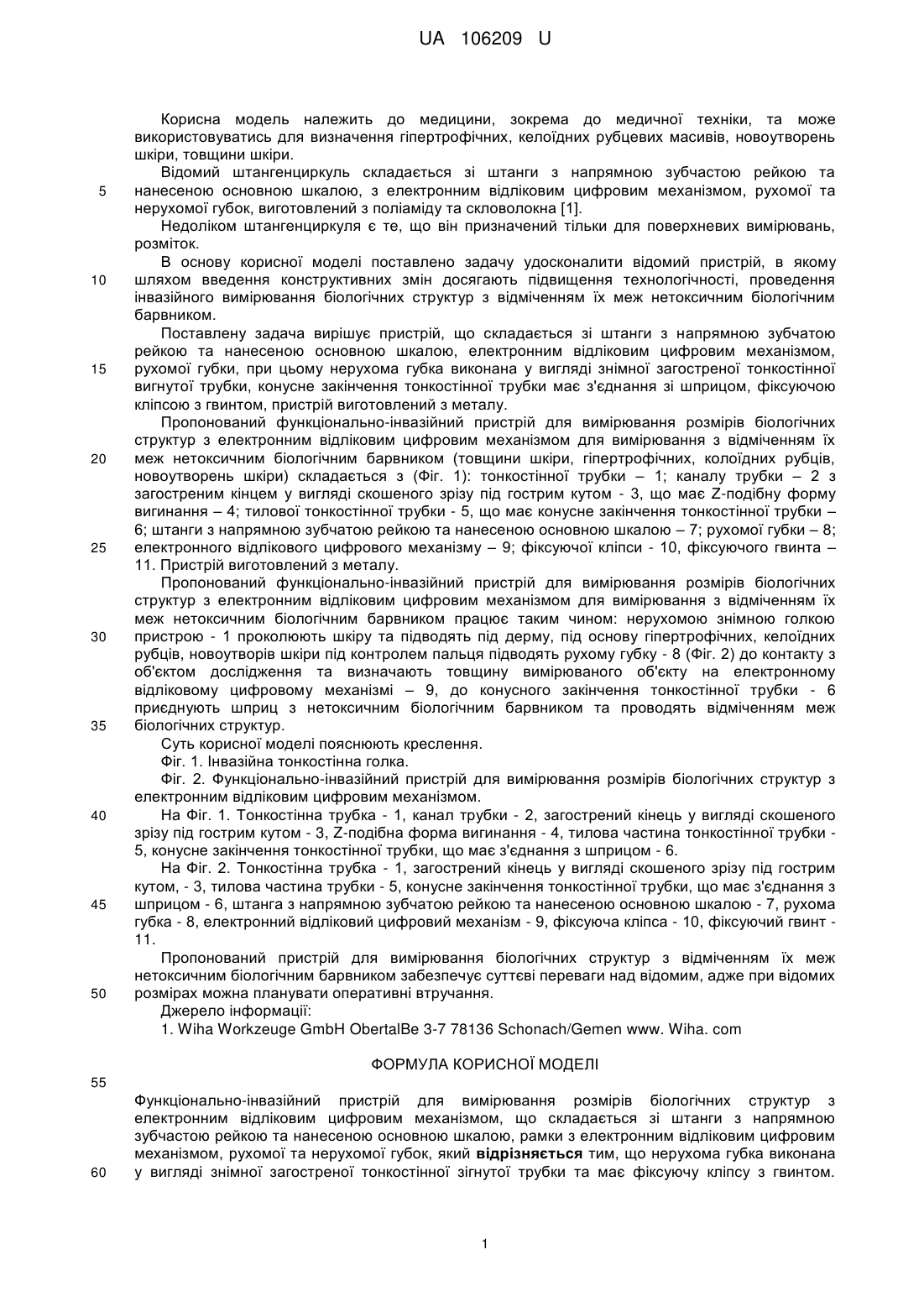

Реферат: Функціонально-інвазійний пристрій для вимірювання розмірів біологічних структур з електронним відліковим цифровим механізмом складається зі штанги з напрямною зубчастою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок. Нерухома губка виконана у вигляді знімної загостреної тонкостінної зігнутої трубки та має фіксуючу кліпсу з гвинтом. UA 106209 U (54) ФУНКЦІОНАЛЬНО-ІНВАЗІЙНИЙ ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ РОЗМІРІВ БІОЛОГІЧНИХ СТРУКТУР З ЕЛЕКТРОННИМ ВІДЛІКОВИМ ЦИФРОВИМ МЕХАНІЗМОМ UA 106209 U UA 106209 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення гіпертрофічних, келоїдних рубцевих масивів, новоутворень шкіри, товщини шкіри. Відомий штангенциркуль складається зі штанги з напрямною зубчастою рейкою та нанесеною основною шкалою, з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності, проведення інвазійного вимірювання біологічних структур з відміченням їх меж нетоксичним біологічним барвником. Поставлену задача вирішує пристрій, що складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, електронним відліковим цифровим механізмом, рухомої губки, при цьому нерухома губка виконана у вигляді знімної загостреної тонкостінної вигнутої трубки, конусне закінчення тонкостінної трубки має з'єднання зі шприцом, фіксуючою кліпсою з гвинтом, пристрій виготовлений з металу. Пропонований функціонально-інвазійний пристрій для вимірювання розмірів біологічних структур з електронним відліковим цифровим механізмом для вимірювання з відміченням їх меж нетоксичним біологічним барвником (товщини шкіри, гіпертрофічних, колоїдних рубців, новоутворень шкіри) складається з (Фіг. 1): тонкостінної трубки – 1; каналу трубки – 2 з загостреним кінцем у вигляді скошеного зрізу під гострим кутом - 3, що має Z-подібну форму вигинання – 4; тилової тонкостінної трубки - 5, що має конусне закінчення тонкостінної трубки – 6; штанги з напрямною зубчатою рейкою та нанесеною основною шкалою – 7; рухомої губки – 8; електронного відлікового цифрового механізму – 9; фіксуючої кліпси - 10, фіксуючого гвинта – 11. Пристрій виготовлений з металу. Пропонований функціонально-інвазійний пристрій для вимірювання розмірів біологічних структур з електронним відліковим цифровим механізмом для вимірювання з відміченням їх меж нетоксичним біологічним барвником працює таким чином: нерухомою знімною голкою пристрою - 1 проколюють шкіру та підводять під дерму, під основу гіпертрофічних, келоїдних рубців, новоутворів шкіри під контролем пальця підводять рухому губку - 8 (Фіг. 2) до контакту з об'єктом дослідження та визначають товщину вимірюваного об'єкту на електронному відліковому цифровому механізмі – 9, до конусного закінчення тонкостінної трубки - 6 приєднують шприц з нетоксичним біологічним барвником та проводять відміченням меж біологічних структур. Суть корисної моделі пояснюють креслення. Фіг. 1. Інвазійна тонкостінна голка. Фіг. 2. Функціонально-інвазійний пристрій для вимірювання розмірів біологічних структур з електронним відліковим цифровим механізмом. На Фіг. 1. Тонкостінна трубка - 1, канал трубки - 2, загострений кінець у вигляді скошеного зрізу під гострим кутом - 3, Z-подібна форма вигинання - 4, тилова частина тонкостінної трубки 5, конусне закінчення тонкостінної трубки, що має з'єднання з шприцом - 6. На Фіг. 2. Тонкостінна трубка - 1, загострений кінець у вигляді скошеного зрізу під гострим кутом, - 3, тилова частина трубки - 5, конусне закінчення тонкостінної трубки, що має з'єднання з шприцом - 6, штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 7, рухома губка - 8, електронний відліковий цифровий механізм - 9, фіксуюча кліпса - 10, фіксуючий гвинт 11. Пропонований пристрій для вимірювання біологічних структур з відміченням їх меж нетоксичним біологічним барвником забезпечує суттєві переваги над відомим, адже при відомих розмірах можна планувати оперативні втручання. Джерело інформації: 1. Wiha Workzeuge GmbH ObertalBe 3-7 78136 Schonach/Gemen www. Wiha. com ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Функціонально-інвазійний пристрій для вимірювання розмірів біологічних структур з електронним відліковим цифровим механізмом, що складається зі штанги з напрямною зубчастою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, який відрізняється тим, що нерухома губка виконана у вигляді знімної загостреної тонкостінної зігнутої трубки та має фіксуючу кліпсу з гвинтом. 1 UA 106209 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
