Пристрій для розкочування порожнистих виробів на гідравлічному пресі

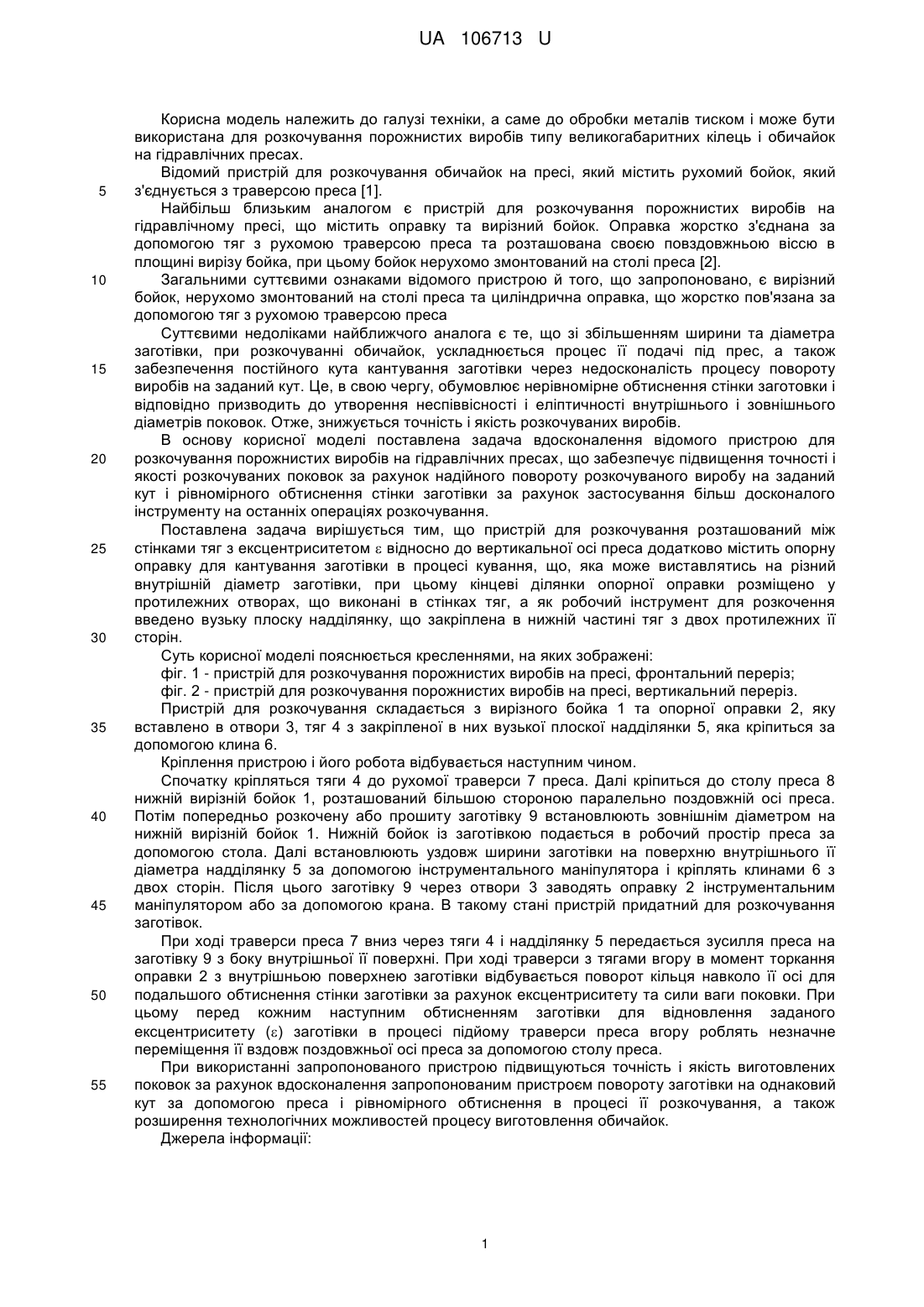

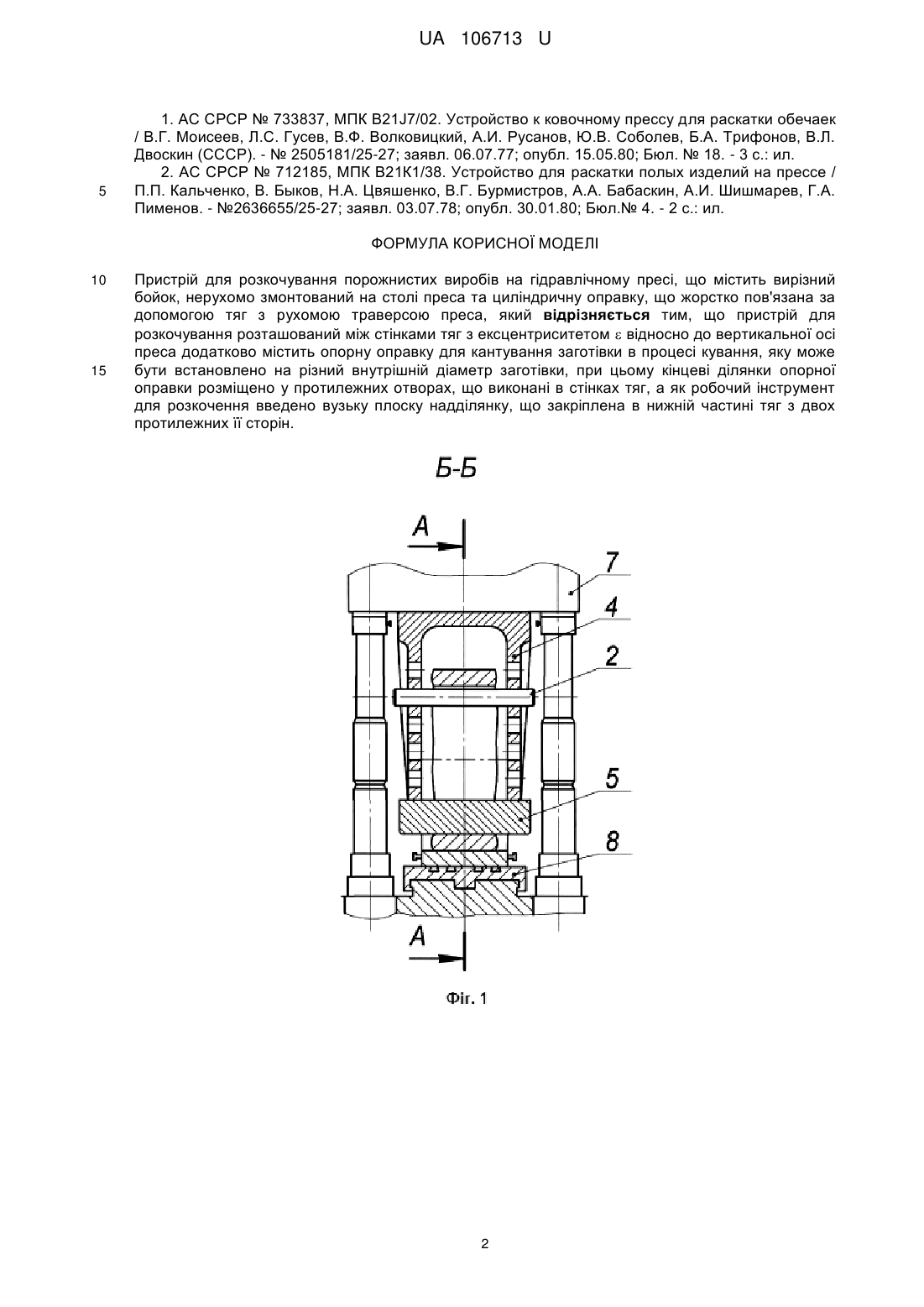

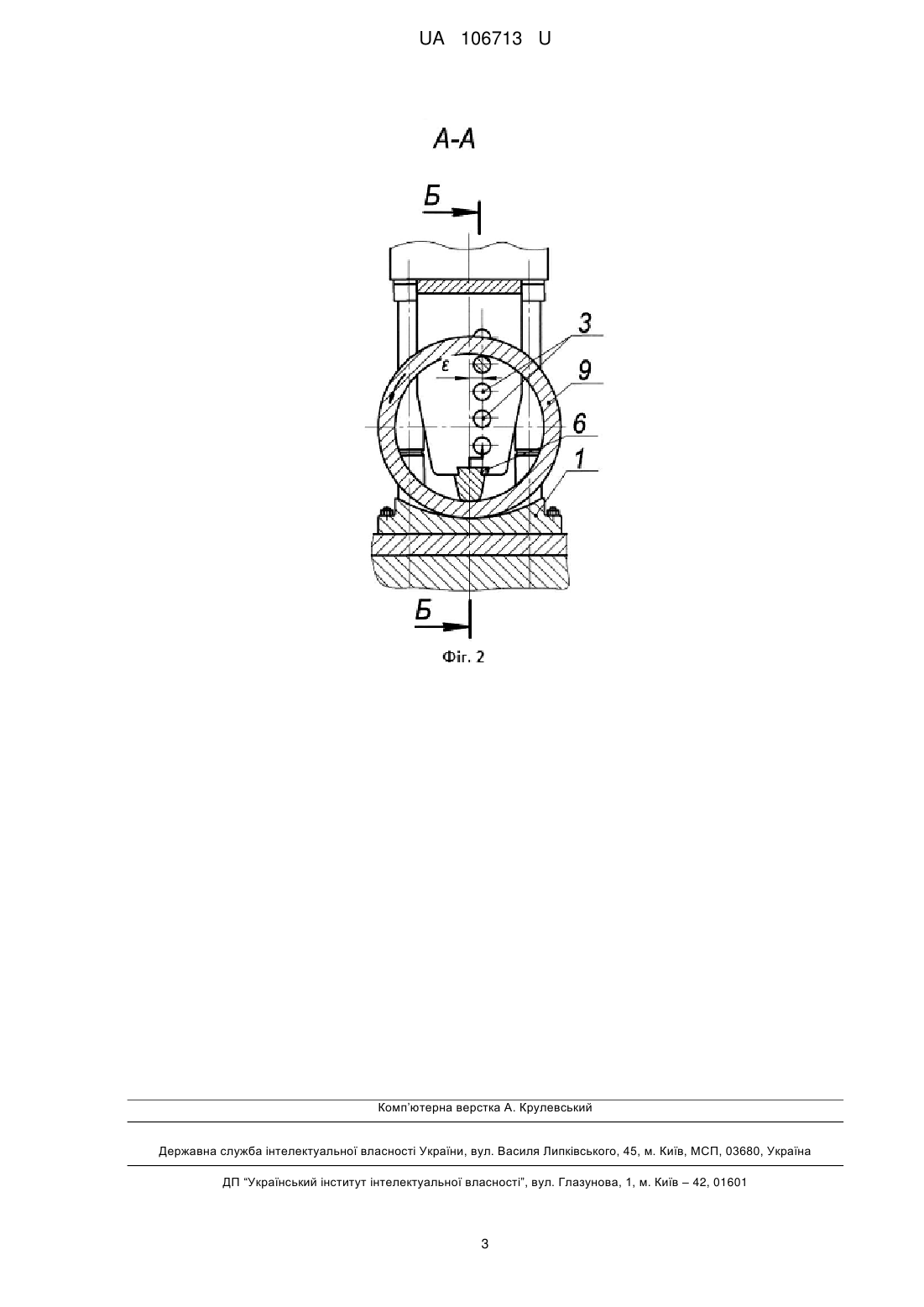

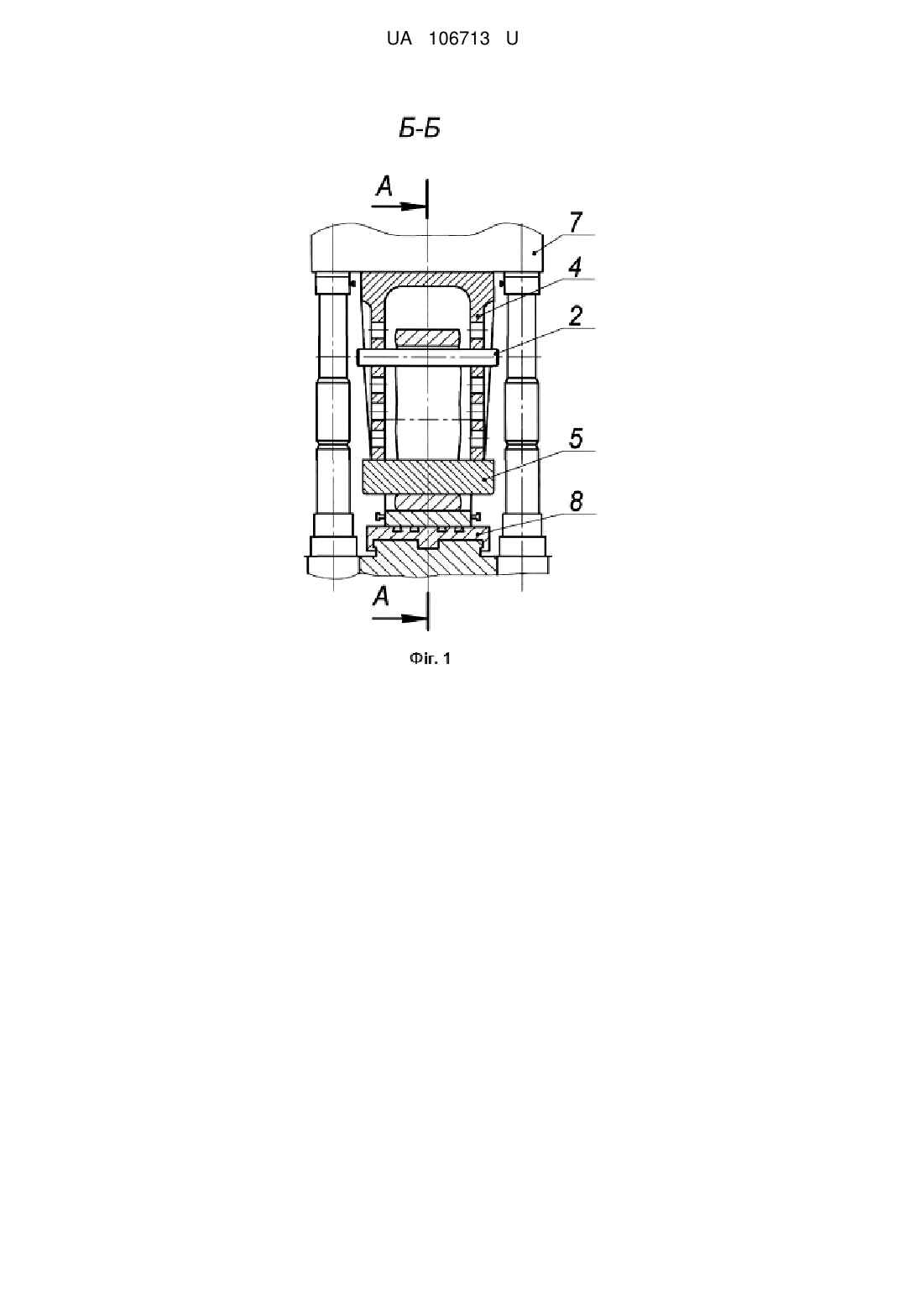

Реферат: Пристрій для розкочування порожнистих виробів на гідравлічному пресі містить вирізний бойок, нерухомо змонтований на столі преса та циліндричну оправку, що жорстко пов'язана за допомогою тяг з рухомою траверсою преса. Пристрій для розкочування розташований між стінками тяг з ексцентриситетом  відносно до вертикальної осі преса додатково містить опорну оправку для кантування заготівки в процесі кування, яку може бути встановлено на різний внутрішній діаметр заготівки. Кінцеві ділянки опорної оправки розміщено у протилежних отворах, що виконані в стінках тяг. Як робочий інструмент для розкочення введено вузьку плоску надділянку, що закріплена в нижній частині тяг з двох протилежних її сторін. UA 106713 U (54) ПРИСТРІЙ ДЛЯ РОЗКОЧУВАННЯ ПОРОЖНИСТИХ ВИРОБІВ НА ГІДРАВЛІЧНОМУ ПРЕСІ UA 106713 U UA 106713 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до обробки металів тиском і може бути використана для розкочування порожнистих виробів типу великогабаритних кілець і обичайок на гідравлічних пресах. Відомий пристрій для розкочування обичайок на пресі, який містить рухомий бойок, який з'єднується з траверсою преса [1]. Найбільш близьким аналогом є пристрій для розкочування порожнистих виробів на гідравлічному пресі, що містить оправку та вирізний бойок. Оправка жорстко з'єднана за допомогою тяг з рухомою траверсою преса та розташована своєю повздовжньою віссю в площині вирізу бойка, при цьому бойок нерухомо змонтований на столі преса [2]. Загальними суттєвими ознаками відомого пристрою й того, що запропоновано, є вирізний бойок, нерухомо змонтований на столі преса та циліндрична оправка, що жорстко пов'язана за допомогою тяг з рухомою траверсою преса Суттєвими недоліками найближчого аналога є те, що зі збільшенням ширини та діаметра заготівки, при розкочуванні обичайок, ускладнюється процес її подачі під прес, а також забезпечення постійного кута кантування заготівки через недосконалість процесу повороту виробів на заданий кут. Це, в свою чергу, обумовлює нерівномірне обтиснення стінки заготовки і відповідно призводить до утворення неспіввісності і еліптичності внутрішнього і зовнішнього діаметрів поковок. Отже, знижується точність і якість розкочуваних виробів. В основу корисної моделі поставлена задача вдосконалення відомого пристрою для розкочування порожнистих виробів на гідравлічних пресах, що забезпечує підвищення точності і якості розкочуваних поковок за рахунок надійного повороту розкочуваного виробу на заданий кут і рівномірного обтиснення стінки заготівки за рахунок застосування більш досконалого інструменту на останніх операціях розкочування. Поставлена задача вирішується тим, що пристрій для розкочування розташований між стінками тяг з ексцентриситетом  відносно до вертикальної осі преса додатково містить опорну оправку для кантування заготівки в процесі кування, що, яка може виставлятись на різний внутрішній діаметр заготівки, при цьому кінцеві ділянки опорної оправки розміщено у протилежних отворах, що виконані в стінках тяг, а як робочий інструмент для розкочення введено вузьку плоску надділянку, що закріплена в нижній частині тяг з двох протилежних її сторін. Суть корисної моделі пояснюється кресленнями, на яких зображені: фіг. 1 - пристрій для розкочування порожнистих виробів на пресі, фронтальний переріз; фіг. 2 - пристрій для розкочування порожнистих виробів на пресі, вертикальний переріз. Пристрій для розкочування складається з вирізного бойка 1 та опорної оправки 2, яку вставлено в отвори 3, тяг 4 з закріпленої в них вузької плоскої надділянки 5, яка кріпиться за допомогою клина 6. Кріплення пристрою і його робота відбувається наступним чином. Спочатку кріпляться тяги 4 до рухомої траверси 7 преса. Далі кріпиться до столу преса 8 нижній вирізній бойок 1, розташований більшою стороною паралельно поздовжній осі преса. Потім попередньо розкочену або прошиту заготівку 9 встановлюють зовнішнім діаметром на нижній вирізній бойок 1. Нижній бойок із заготівкою подається в робочий простір преса за допомогою стола. Далі встановлюють уздовж ширини заготівки на поверхню внутрішнього її діаметра надділянку 5 за допомогою інструментального маніпулятора і кріплять клинами 6 з двох сторін. Після цього заготівку 9 через отвори 3 заводять оправку 2 інструментальним маніпулятором або за допомогою крана. В такому стані пристрій придатний для розкочування заготівок. При ході траверси преса 7 вниз через тяги 4 і надділянку 5 передається зусилля преса на заготівку 9 з боку внутрішньої її поверхні. При ході траверси з тягами вгору в момент торкання оправки 2 з внутрішньою поверхнею заготівки відбувається поворот кільця навколо її осі для подальшого обтиснення стінки заготівки за рахунок ексцентриситету та сили ваги поковки. При цьому перед кожним наступним обтисненням заготівки для відновлення заданого ексцентриситету () заготівки в процесі підйому траверси преса вгору роблять незначне переміщення її вздовж поздовжньої осі преса за допомогою столу преса. При використанні запропонованого пристрою підвищуються точність і якість виготовлених поковок за рахунок вдосконалення запропонованим пристроєм повороту заготівки на однаковий кут за допомогою преса і рівномірного обтиснення в процесі її розкочування, а також розширення технологічних можливостей процесу виготовлення обичайок. Джерела інформації: 1 UA 106713 U 5 1. АС СРСР № 733837, МПК В21J7/02. Устройство к ковочному прессу для раскатки обечаек / В.Г. Моисеев, Л.С. Гусев, В.Ф. Волковицкий, А.И. Русанов, Ю.В. Соболев, Б.А. Трифонов, В.Л. Двоскин (СССР). - № 2505181/25-27; заявл. 06.07.77; опубл. 15.05.80; Бюл. № 18. - 3 с.: ил. 2. АС СРСР № 712185, МПК В21К1/38. Устройство для раскатки полых изделий на прессе / П.П. Кальченко, В. Быков, Н.А. Цвяшенко, В.Г. Бурмистров, А.А. Бабаскин, А.И. Шишмарев, Г.А. Пименов. - №2636655/25-27; заявл. 03.07.78; опубл. 30.01.80; Бюл.№ 4. - 2 с.: ил. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для розкочування порожнистих виробів на гідравлічному пресі, що містить вирізний бойок, нерухомо змонтований на столі преса та циліндричну оправку, що жорстко пов'язана за допомогою тяг з рухомою траверсою преса, який відрізняється тим, що пристрій для розкочування розташований між стінками тяг з ексцентриситетом  відносно до вертикальної осі преса додатково містить опорну оправку для кантування заготівки в процесі кування, яку може бути встановлено на різний внутрішній діаметр заготівки, при цьому кінцеві ділянки опорної оправки розміщено у протилежних отворах, що виконані в стінках тяг, а як робочий інструмент для розкочення введено вузьку плоску надділянку, що закріплена в нижній частині тяг з двох протилежних її сторін. 2 UA 106713 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
