Відцентровий млин

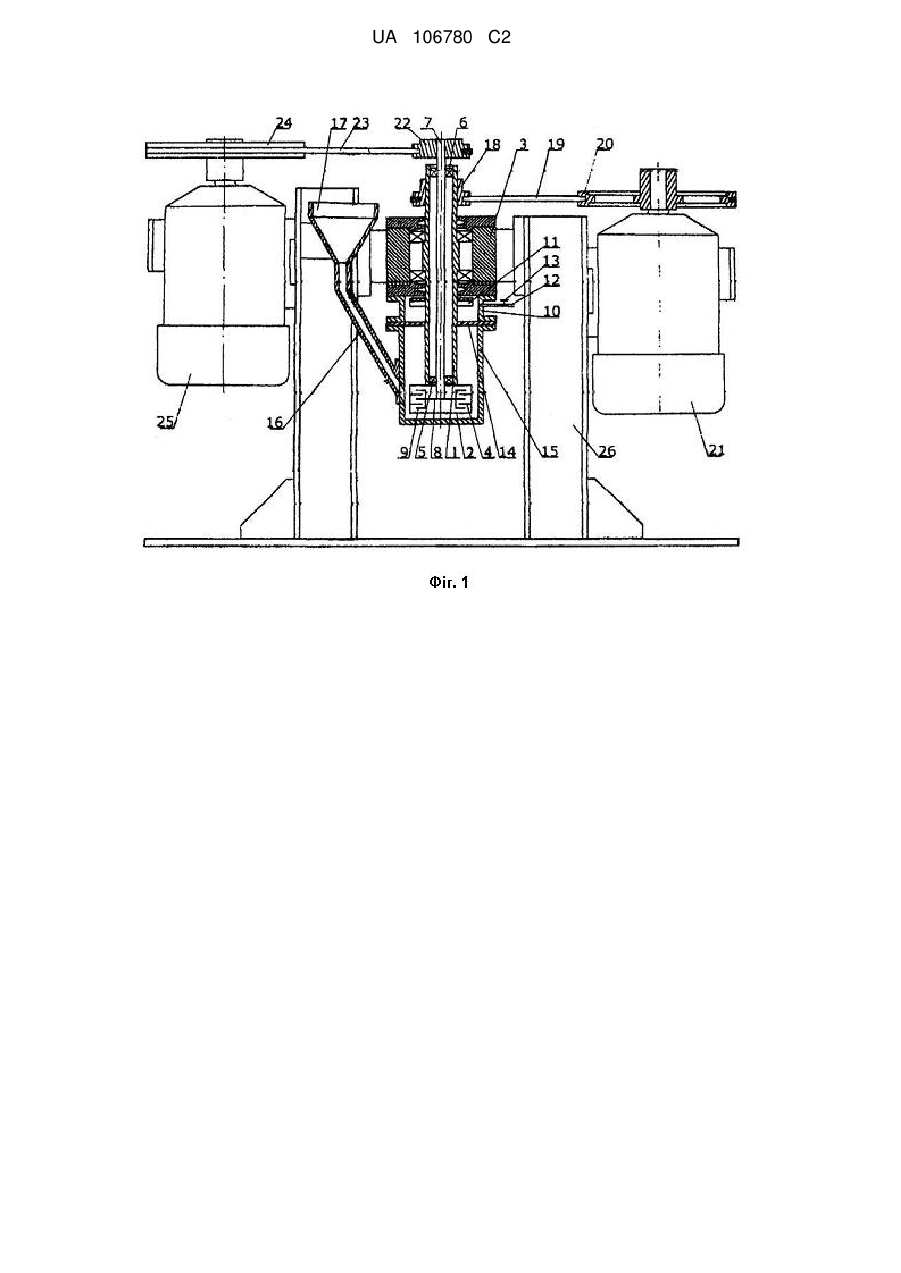

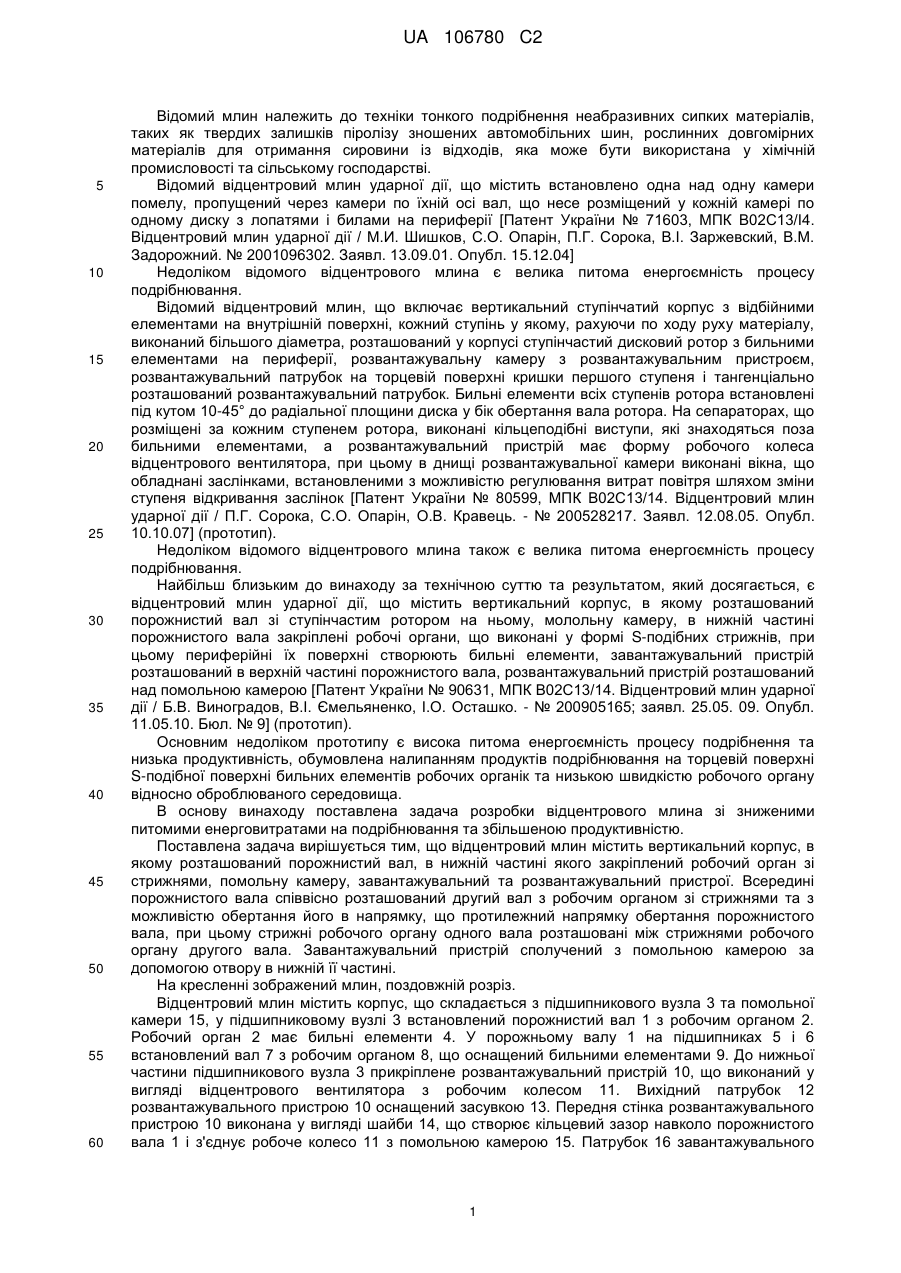

Реферат: Запропонований винахід належить до техніки тонкого подрібнення неабразивних сипких матеріалів, таких як твердих залишків піролізу зношених автомобільних шин, рослинних довгомірних матеріалів для отримання сировини із відходів, яка може бути використана у хімічній промисловості та сільському господарстві. Відцентровий млин містить вертикальний корпус, в якому розташований порожнистий вал, в нижній частині якого закріплений робочий орган зі стрижнями, помольну камеру, завантажувальний та розвантажувальний пристрої. Всередині порожнистого вала співвісно розташований другий вал з робочим органом зі стрижнями та з можливістю обертання його в напрямку, що протилежний напрямку обертання порожнистого вала, при цьому стрижні робочого органу одного вала розташовані між стрижнями робочого органу другого вала. Завантажувальний пристрій сполучений з помольною камерою за допомогою отвору в нижній її частині. Винахід дозволяє знизити питомі енерговитрати на подрібнювання та збільшити продуктивність . UA 106780 C2 (12) UA 106780 C2 UA 106780 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відомий млин належить до техніки тонкого подрібнення неабразивних сипких матеріалів, таких як твердих залишків піролізу зношених автомобільних шин, рослинних довгомірних матеріалів для отримання сировини із відходів, яка може бути використана у хімічній промисловості та сільському господарстві. Відомий відцентровий млин ударної дії, що містить встановлено одна над одну камери помелу, пропущений через камери по їхній осі вал, що несе розміщений у кожній камері по одному диску з лопатями і билами на периферії [Патент України № 71603, МПК В02С13/І4. Відцентровий млин ударної дії / М.И. Шишков, С.О. Опарін, П.Г. Сорока, В.І. Заржевский, В.М. Задорожний. № 2001096302. Заявл. 13.09.01. Опубл. 15.12.04] Недоліком відомого відцентрового млина є велика питома енергоємність процесу подрібнювання. Відомий відцентровий млин, що включає вертикальний ступінчатий корпус з відбійними елементами на внутрішній поверхні, кожний ступінь у якому, рахуючи по ходу руху матеріалу, виконаний більшого діаметра, розташований у корпусі ступінчастий дисковий ротор з бильними елементами на периферії, розвантажувальну камеру з розвантажувальним пристроєм, розвантажувальний патрубок на торцевій поверхні кришки першого ступеня і тангенціально розташований розвантажувальний патрубок. Бильні елементи всіх ступенів ротора встановлені під кутом 10-45° до радіальної площини диска у бік обертання вала ротора. На сепараторах, що розміщені за кожним ступенем ротора, виконані кільцеподібні виступи, які знаходяться поза бильними елементами, а розвантажувальний пристрій має форму робочого колеса відцентрового вентилятора, при цьому в днищі розвантажувальної камери виконані вікна, що обладнані заслінками, встановленими з можливістю регулювання витрат повітря шляхом зміни ступеня відкривання заслінок [Патент України № 80599, МПК В02С13/14. Відцентровий млин ударної дії / П.Г. Сорока, С.О. Опарін, О.В. Кравець. - № 200528217. Заявл. 12.08.05. Опубл. 10.10.07] (прототип). Недоліком відомого відцентрового млина також є велика питома енергоємність процесу подрібнювання. Найбільш близьким до винаходу за технічною суттю та результатом, який досягається, є відцентровий млин ударної дії, що містить вертикальний корпус, в якому розташований порожнистий вал зі ступінчастим ротором на ньому, молольну камеру, в нижній частині порожнистого вала закріплені робочі органи, що виконані у формі S-подібних стрижнів, при цьому периферійні їх поверхні створюють бильні елементи, завантажувальний пристрій розташований в верхній частині порожнистого вала, розвантажувальний пристрій розташований над помольною камерою [Патент України № 90631, МПК В02С13/14. Відцентровий млин ударної дії / Б.В. Виноградов, В.І. Ємельяненко, І.О. Осташко. - № 200905165; заявл. 25.05. 09. Опубл. 11.05.10. Бюл. № 9] (прототип). Основним недоліком прототипу є висока питома енергоємність процесу подрібнення та низька продуктивність, обумовлена налипанням продуктів подрібнювання на торцевій поверхні S-подібної поверхні бильних елементів робочих органік та низькою швидкістю робочого органу відносно оброблюваного середовища. В основу винаходу поставлена задача розробки відцентрового млина зі зниженими питомими енерговитратами на подрібнювання та збільшеною продуктивністю. Поставлена задача вирішується тим, що відцентровий млин містить вертикальний корпус, в якому розташований порожнистий вал, в нижній частині якого закріплений робочий орган зі стрижнями, помольну камеру, завантажувальний та розвантажувальний пристрої. Всередині порожнистого вала співвісно розташований другий вал з робочим органом зі стрижнями та з можливістю обертання його в напрямку, що протилежний напрямку обертання порожнистого вала, при цьому стрижні робочого органу одного вала розташовані між стрижнями робочого органу другого вала. Завантажувальний пристрій сполучений з помольною камерою за допомогою отвору в нижній її частині. На кресленні зображений млин, поздовжній розріз. Відцентровий млин містить корпус, що складається з підшипникового вузла 3 та помольної камери 15, у підшипниковому вузлі 3 встановлений порожнистий вал 1 з робочим органом 2. Робочий орган 2 має бильні елементи 4. У порожньому валу 1 на підшипниках 5 і 6 встановлений вал 7 з робочим органом 8, що оснащений бильними елементами 9. До нижньої частини підшипникового вузла 3 прикріплене розвантажувальний пристрій 10, що виконаний у вигляді відцентрового вентилятора з робочим колесом 11. Вихідний патрубок 12 розвантажувального пристрою 10 оснащений засувкою 13. Передня стінка розвантажувального пристрою 10 виконана у вигляді шайби 14, що створює кільцевий зазор навколо порожнистого вала 1 і з'єднує робоче колесо 11 з помольною камерою 15. Патрубок 16 завантажувального 1 UA 106780 C2 5 10 15 20 25 пристрою 17 прикріплений до помольної камери 15 напроти отвору в нижній її частині. У верхній частині порожнистого вала 1 над підшипниковим вузлом 3 установлений шків 18, з'єднаний клиновим ременем 19 зі шківом 20, що закріплений на валу електродвигуна 21. У верхній частині вала 7 над порожнистим валом 1 і шківом 18 установлений шків 22, з'єднаний клиновим ременем 23 зі шківом 24 електродвигуна 25. Підшипниковий вузол 3, завантажувальний пристрій 17 і електродвигуни 21 25 змонтовані на стійці 26. Відцентровий млин працює в такий спосіб. При вмиканні електродвигунів 21 і 25 порожнистий вал 1, через передачу, що складається з шківів 18 і 20 та клинового ременя 19, а другий вал 7, що розташований всередині порожнистого вала 1, отримують обертальний рух разом з робочими органами 2 і 8 в протилежних напрямках. При цьому бильні елементи робочого органу 5, що розташовані між бильними елементами 9 робочого органу 2, обертаються в протилежних напрямках. Це, по-перше, не уможливлює налипання продуктів подрібнення між бильними елементами 4, а, по-друге, обертання робочих органів в протилежних напрямках не дає оброблюваному середовищу обертатися разом з робочими органами 2 і 8 та збільшує швидкість взаємодії бильних елементів 9 і 4 з оброблюваним середовищем. Матеріал за допомогою завантажувального вузла 17 через патрубок 16 надходить до помольної камери 15. В помольній камері матеріал під дією відцентрових сил зосереджується на периферії помольної камери. Матеріал, що під дією відцентрових сил сконцентрувався в периферійній зоні помольної камери, взаємодіє з бильними елементами 4, 9 робочих органів 2 і 8 та активно подрібнюється. Подрібнений матеріал концентрується в центральній частині помольної камери 15 і через кільцевий зазор шайби 14 за допомогою робочого колеса 11 розвантажувального пристрою 10 подається до вихідного патрубка 12. Регулювання режиму роботи здійснюється за допомогою засувки 13. При зменшенні продуктивності за допомогою засувки 13 час перебування матеріалу в помольній камері збільшується і відповідно крупність подрібненого матеріалу зменшується. Таким чином, за рахунок виключення можливості налипання оброблюваного середовища між бильними елементами та збільшення швидкості бильних елементів відносно оброблюваного середовища зменшуються питомі енерговитрати на процес подрібнення та збільшується продуктивність млина. 30 ФОРМУЛА ВИНАХОДУ 35 40 Відцентровий млин, що містить вертикальний корпус, в якому розташований порожнистий вал, в нижній частині якого закріплений робочий орган зі стрижнями, помольну камеру, завантажувальний та розвантажувальний пристрої, який відрізняється тим, що всередині порожнистого вала співвісно розташований другий вал з робочим органом зі стрижнями та з можливістю обертання його в напрямку, що протилежний напрямку обертання порожнистого вала, при цьому стрижні робочого органу одного вала розташовані між стрижнями робочого органу другого вала, а завантажувальний пристрій сполучений з помольною камерою за допомогою отвору в нижній її частині. 2 UA 106780 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
