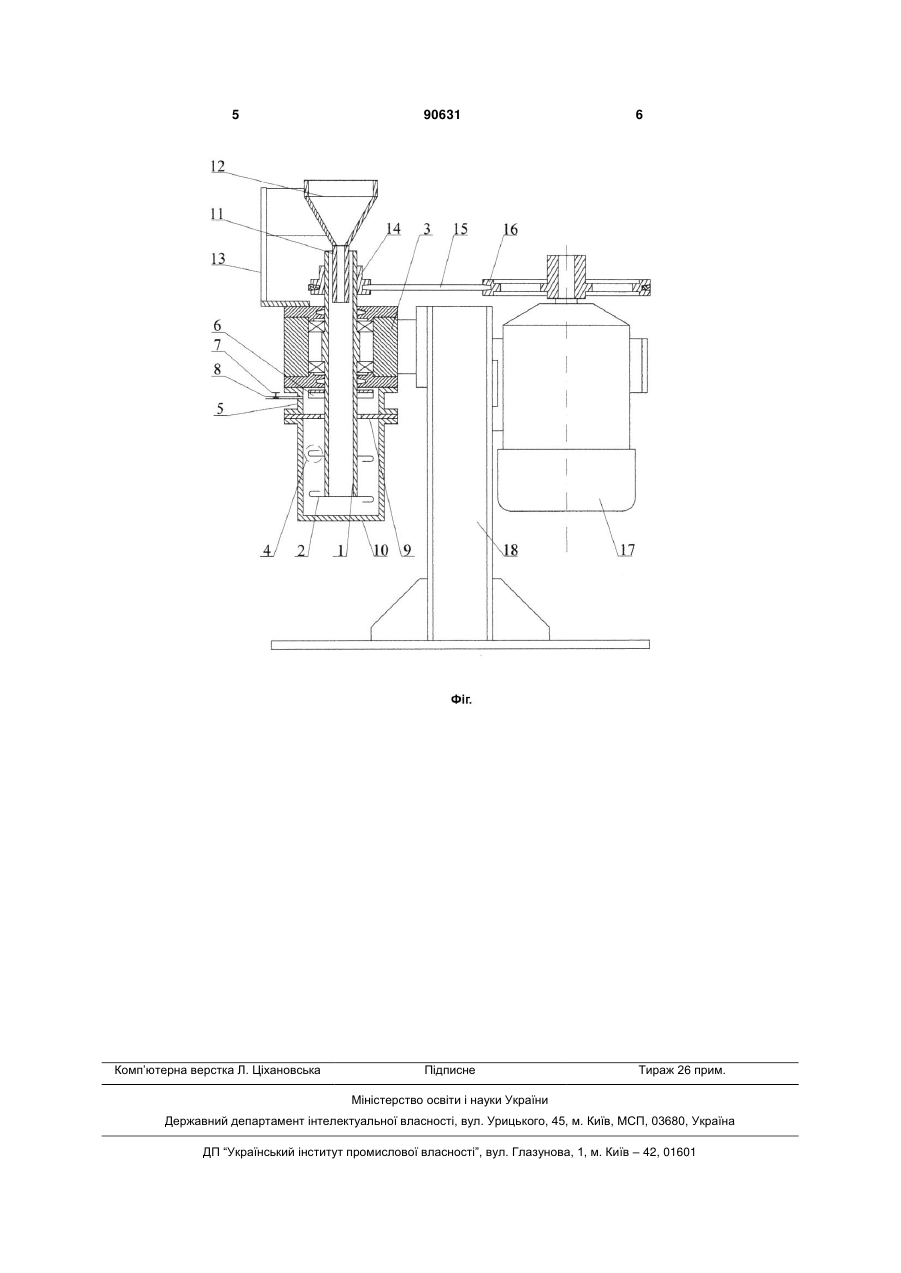

Відцентровий млин ударної дії

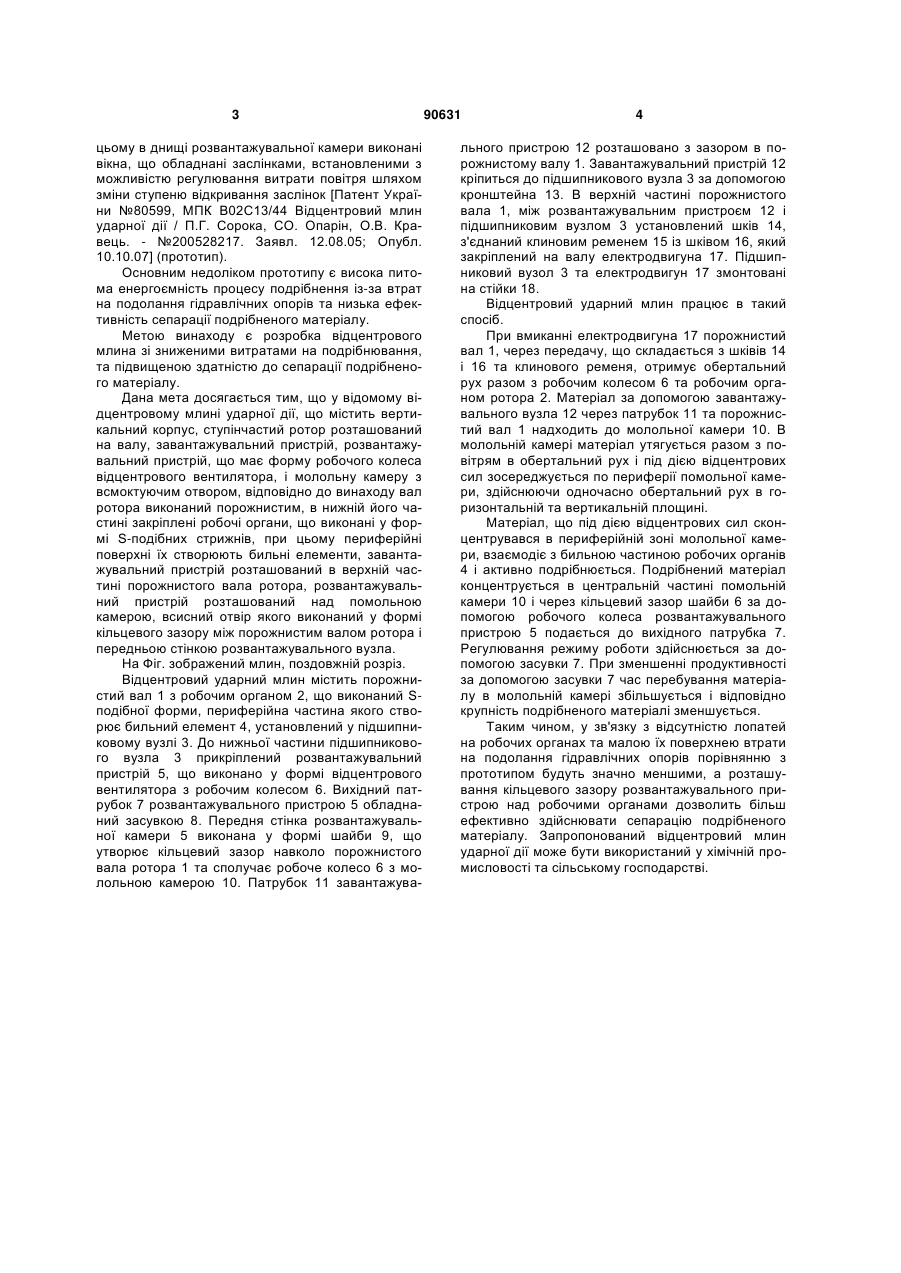

Відцентровий млин ударної дії, що містить вертикальний корпус, ступінчастий ротор розта 3 цьому в днищі розвантажувальної камери виконані вікна, що обладнані заслінками, встановленими з можливістю регулювання витрати повітря шляхом зміни ступеню відкривання заслінок [Патент України №80599, МПК В02С13/44 Відцентровий млин ударної дії / П.Г. Сорока, CO. Опарін, О.В. Кравець. - №200528217. Заявл. 12.08.05; Опубл. 10.10.07] (прототип). Основним недоліком прототипу є висока питома енергоємність процесу подрібнення із-за втрат на подолання гідравлічних опорів та низька ефективність сепарації подрібненого матеріалу. Метою винаходу є розробка відцентрового млина зі зниженими витратами на подрібнювання, та підвищеною здатністю до сепарації подрібненого матеріалу. Дана мета досягається тим, що у відомому відцентровому млині ударної дії, що містить вертикальний корпус, ступінчастий ротор розташований на валу, завантажувальний пристрій, розвантажувальний пристрій, що має форму робочого колеса відцентрового вентилятора, і молольну камеру з всмоктуючим отвором, відповідно до винаходу вал ротора виконаний порожнистим, в нижній його частині закріплені робочі органи, що виконані у формі S-подібних стрижнів, при цьому периферійні поверхні їх створюють бильні елементи, завантажувальний пристрій розташований в верхній частині порожнистого вала ротора, розвантажувальний пристрій розташований над помольною камерою, всисний отвір якого виконаний у формі кільцевого зазору між порожнистим валом ротора і передньою стінкою розвантажувального вузла. На Фіг. зображений млин, поздовжній розріз. Відцентровий ударний млин містить порожнистий вал 1 з робочим органом 2, що виконаний Sподібної форми, периферійна частина якого створює бильний елемент 4, установлений у підшипниковому вузлі 3. До нижньої частини підшипникового вузла 3 прикріплений розвантажувальний пристрій 5, що виконано у формі відцентрового вентилятора з робочим колесом 6. Вихідний патрубок 7 розвантажувального пристрою 5 обладнаний засувкою 8. Передня стінка розвантажувальної камери 5 виконана у формі шайби 9, що утворює кільцевий зазор навколо порожнистого вала ротора 1 та сполучає робоче колесо 6 з молольною камерою 10. Патрубок 11 завантажува 90631 4 льного пристрою 12 розташовано з зазором в порожнистому валу 1. Завантажувальний пристрій 12 кріпиться до підшипникового вузла 3 за допомогою кронштейна 13. В верхній частині порожнистого вала 1, між розвантажувальним пристроєм 12 і підшипниковим вузлом 3 установлений шків 14, з'єднаний клиновим ременем 15 із шківом 16, який закріплений на валу електродвигуна 17. Підшипниковий вузол 3 та електродвигун 17 змонтовані на стійки 18. Відцентровий ударний млин працює в такий спосіб. При вмиканні електродвигуна 17 порожнистий вал 1, через передачу, що складається з шківів 14 і 16 та клинового ременя, отримує обертальний рух разом з робочим колесом 6 та робочим органом ротора 2. Матеріал за допомогою завантажувального вузла 12 через патрубок 11 та порожнистий вал 1 надходить до молольної камери 10. В молольній камері матеріал утягується разом з повітрям в обертальний рух і під дією відцентрових сил зосереджується по периферії помольної камери, здійснюючи одночасно обертальний рух в горизонтальній та вертикальній площині. Матеріал, що під дією відцентрових сил сконцентрувався в периферійній зоні молольної камери, взаємодіє з бильною частиною робочих органів 4 і активно подрібнюється. Подрібнений матеріал концентрується в центральній частині помольній камери 10 і через кільцевий зазор шайби 6 за допомогою робочого колеса розвантажувального пристрою 5 подається до вихідного патрубка 7. Регулювання режиму роботи здійснюється за допомогою засувки 7. При зменшенні продуктивності за допомогою засувки 7 час перебування матеріалу в молольній камері збільшується і відповідно крупність подрібненого матеріалі зменшується. Таким чином, у зв'язку з відсутністю лопатей на робочих органах та малою їх поверхнею втрати на подолання гідравлічних опорів порівнянню з прототипом будуть значно меншими, а розташування кільцевого зазору розвантажувального пристрою над робочими органами дозволить більш ефективно здійснювати сепарацію подрібненого матеріалу. Запропонований відцентровий млин ударної дії може бути використаний у хімічній промисловості та сільському господарстві. 5 Комп’ютерна верстка Л. Ціхановська 90631 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
