Стрижневий млин

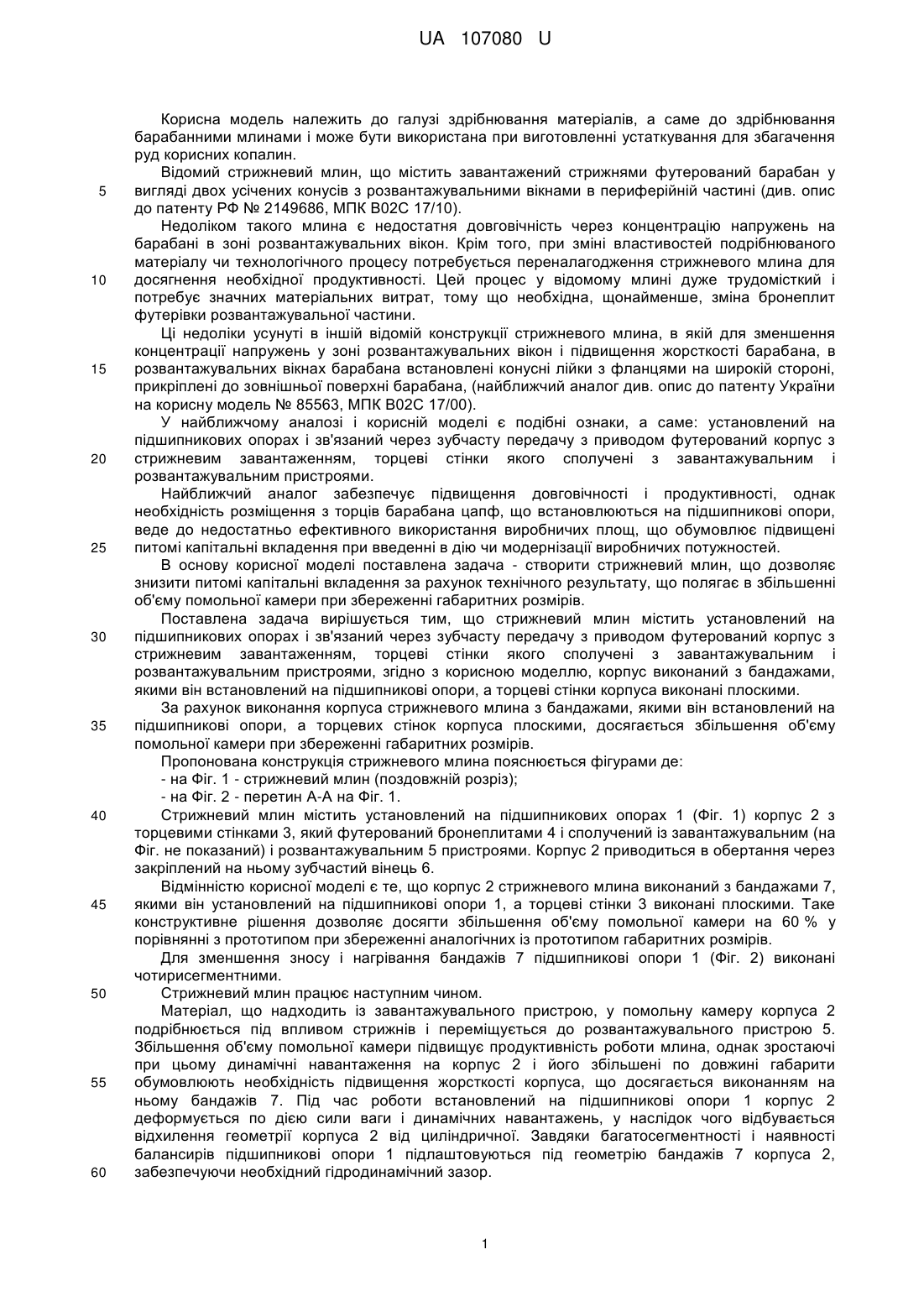

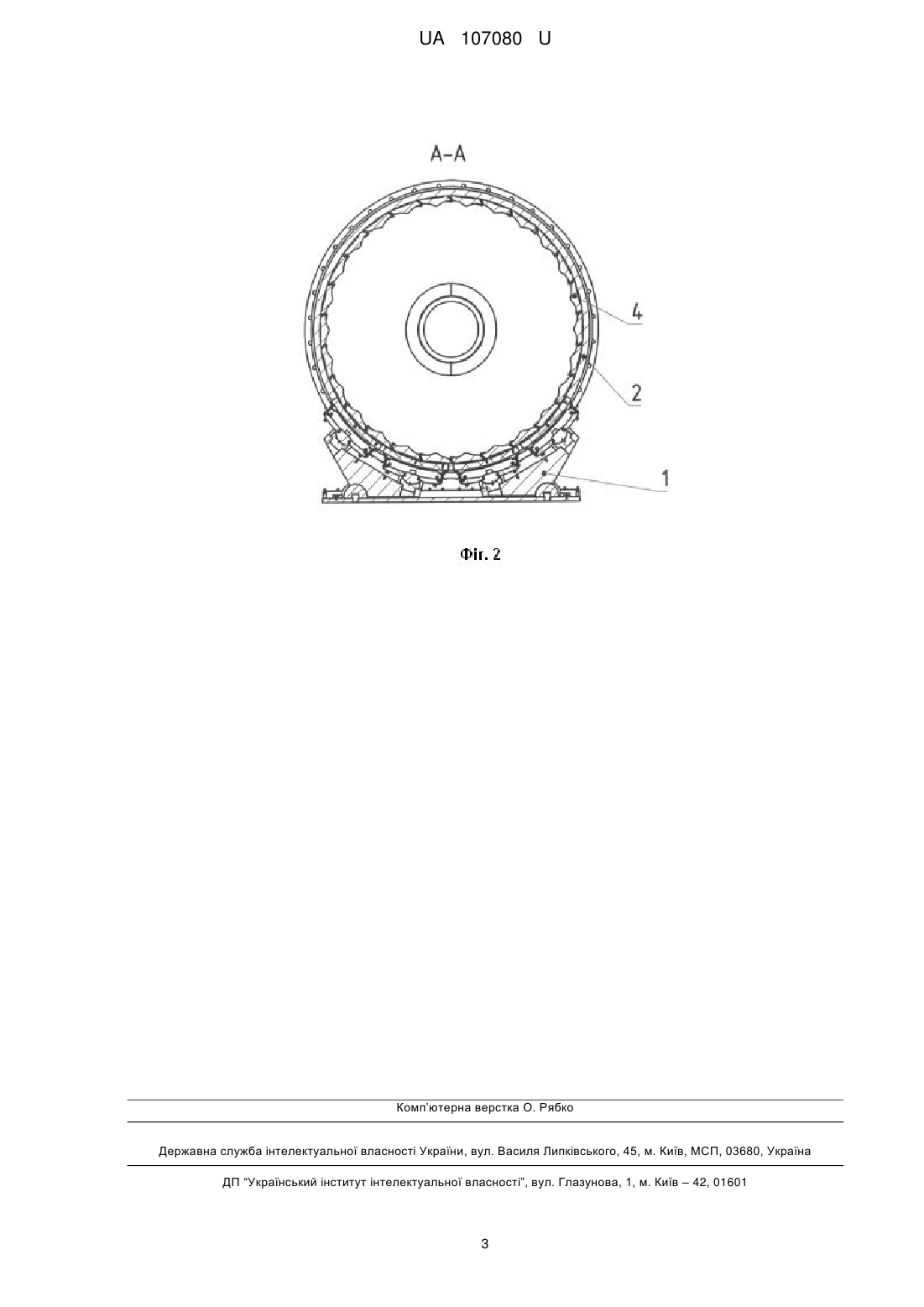

Реферат: Стрижневий млин містить установлений на підшипникових опорах і зв'язаний через зубчасту передачу з приводом футерований корпус з стрижневим завантаженням, торцеві стінки якого сполучені з завантажувальним і розвантажувальним пристроями. Корпус виконаний з бандажами, якими він встановлений на підшипникові опори, а торцеві стінки корпуса виконані плоскими. UA 107080 U (12) UA 107080 U UA 107080 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі здрібнювання матеріалів, а саме до здрібнювання барабанними млинами і може бути використана при виготовленні устаткування для збагачення руд корисних копалин. Відомий стрижневий млин, що містить завантажений стрижнями футерований барабан у вигляді двох усічених конусів з розвантажувальними вікнами в периферійній частині (див. опис до патенту РФ № 2149686, МПК В02С 17/10). Недоліком такого млина є недостатня довговічність через концентрацію напружень на барабані в зоні розвантажувальних вікон. Крім того, при зміні властивостей подрібнюваного матеріалу чи технологічного процесу потребується переналагодження стрижневого млина для досягнення необхідної продуктивності. Цей процес у відомому млині дуже трудомісткий і потребує значних матеріальних витрат, тому що необхідна, щонайменше, зміна бронеплит футерівки розвантажувальної частини. Ці недоліки усунуті в іншій відомій конструкції стрижневого млина, в якій для зменшення концентрації напружень у зоні розвантажувальних вікон і підвищення жорсткості барабана, в розвантажувальних вікнах барабана встановлені конусні лійки з фланцями на широкій стороні, прикріплені до зовнішньої поверхні барабана, (найближчий аналог див. опис до патенту України на корисну модель № 85563, МПК В02С 17/00). У найближчому аналозі і корисній моделі є подібні ознаки, а саме: установлений на підшипникових опорах і зв'язаний через зубчасту передачу з приводом футерований корпус з стрижневим завантаженням, торцеві стінки якого сполучені з завантажувальним і розвантажувальним пристроями. Найближчий аналог забезпечує підвищення довговічності і продуктивності, однак необхідність розміщення з торців барабана цапф, що встановлюються на підшипникові опори, веде до недостатньо ефективного використання виробничих площ, що обумовлює підвищені питомі капітальні вкладення при введенні в дію чи модернізації виробничих потужностей. В основу корисної моделі поставлена задача - створити стрижневий млин, що дозволяє знизити питомі капітальні вкладення за рахунок технічного результату, що полягає в збільшенні об'єму помольної камери при збереженні габаритних розмірів. Поставлена задача вирішується тим, що стрижневий млин містить установлений на підшипникових опорах і зв'язаний через зубчасту передачу з приводом футерований корпус з стрижневим завантаженням, торцеві стінки якого сполучені з завантажувальним і розвантажувальним пристроями, згідно з корисною моделлю, корпус виконаний з бандажами, якими він встановлений на підшипникові опори, а торцеві стінки корпуса виконані плоскими. За рахунок виконання корпуса стрижневого млина з бандажами, якими він встановлений на підшипникові опори, а торцевих стінок корпуса плоскими, досягається збільшення об'єму помольної камери при збереженні габаритних розмірів. Пропонована конструкція стрижневого млина пояснюється фігурами де: - на Фіг. 1 - стрижневий млин (поздовжній розріз); - на Фіг. 2 - перетин А-А на Фіг. 1. Стрижневий млин містить установлений на підшипникових опорах 1 (Фіг. 1) корпус 2 з торцевими стінками 3, який футерований бронеплитами 4 і сполучений із завантажувальним (на Фіг. не показаний) і розвантажувальним 5 пристроями. Корпус 2 приводиться в обертання через закріплений на ньому зубчастий вінець 6. Відмінністю корисної моделі є те, що корпус 2 стрижневого млина виконаний з бандажами 7, якими він установлений на підшипникові опори 1, а торцеві стінки 3 виконані плоскими. Таке конструктивне рішення дозволяє досягти збільшення об'єму помольної камери на 60 % у порівнянні з прототипом при збереженні аналогічних із прототипом габаритних розмірів. Для зменшення зносу і нагрівання бандажів 7 підшипникові опори 1 (Фіг. 2) виконані чотирисегментними. Стрижневий млин працює наступним чином. Матеріал, що надходить із завантажувального пристрою, у помольну камеру корпуса 2 подрібнюється під впливом стрижнів і переміщується до розвантажувального пристрою 5. Збільшення об'єму помольної камери підвищує продуктивність роботи млина, однак зростаючі при цьому динамічні навантаження на корпус 2 і його збільшені по довжині габарити обумовлюють необхідність підвищення жорсткості корпуса, що досягається виконанням на ньому бандажів 7. Під час роботи встановлений на підшипникові опори 1 корпус 2 деформується по дією сили ваги і динамічних навантажень, у наслідок чого відбувається відхилення геометрії корпуса 2 від циліндричної. Завдяки багатосегментності і наявності балансирів підшипникові опори 1 підлаштовуються під геометрію бандажів 7 корпуса 2, забезпечуючи необхідний гідродинамічний зазор. 1 UA 107080 U 5 Як видно з опису конструкції і роботи барабанного млина за рахунок відмітних ознак корисної моделі досягається збільшення об'єму помольної камери при збереженні габаритних розмірів, що веде до більш ефективного використання виробничих площ і дозволяє знизити питомі капітальні вкладення. За запропонованою корисною моделлю на "Новокраматорському машинобудівному заводі" розроблений технічний проект стрижневого млина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Стрижневий млин, що містить установлений на підшипникових опорах і зв'язаний через зубчасту передачу з приводом футерований корпус з стрижневим завантаженням, торцеві стінки якого сполучені з завантажувальним і розвантажувальним пристроями, який відрізняється тим, що корпус виконаний з бандажами, якими він встановлений на підшипникові опори, а торцеві стінки корпуса виконані плоскими. 2. Стрижневий млин за п. 1, який відрізняється тим, що підшипникові опори виконані чотирисегментними. 2 UA 107080 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
