Пристрій для закупорювання скляних банок металевими кришками

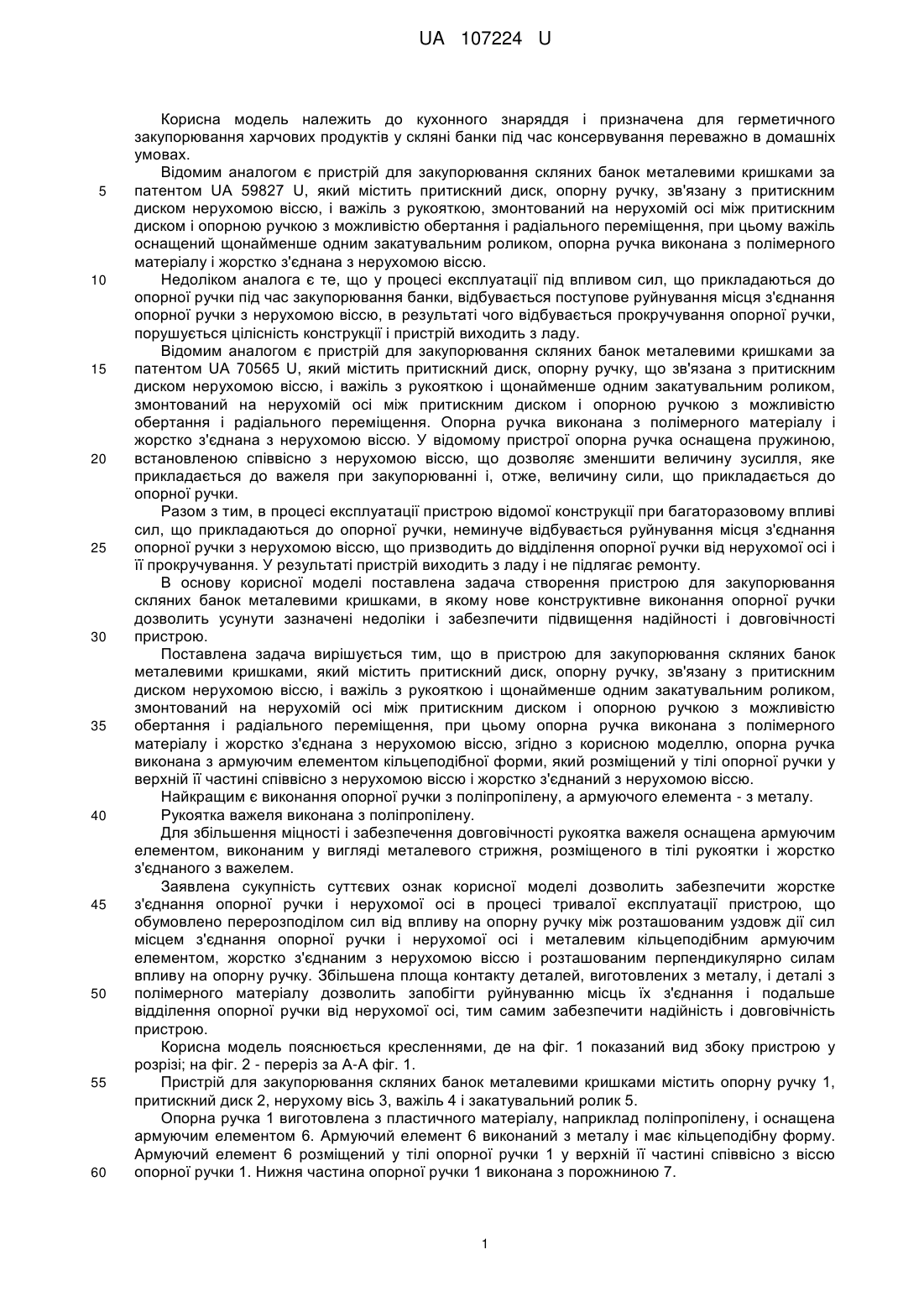

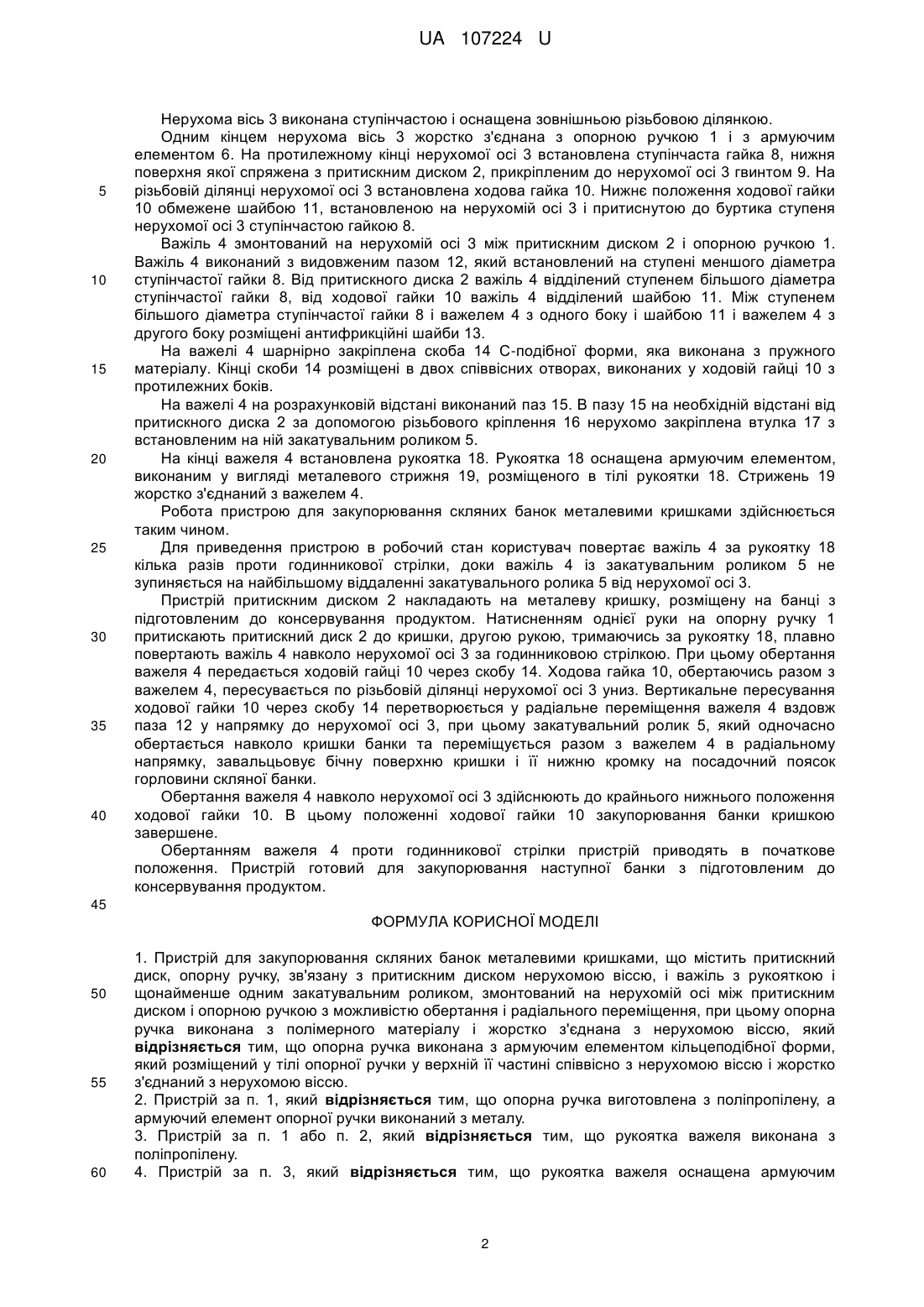

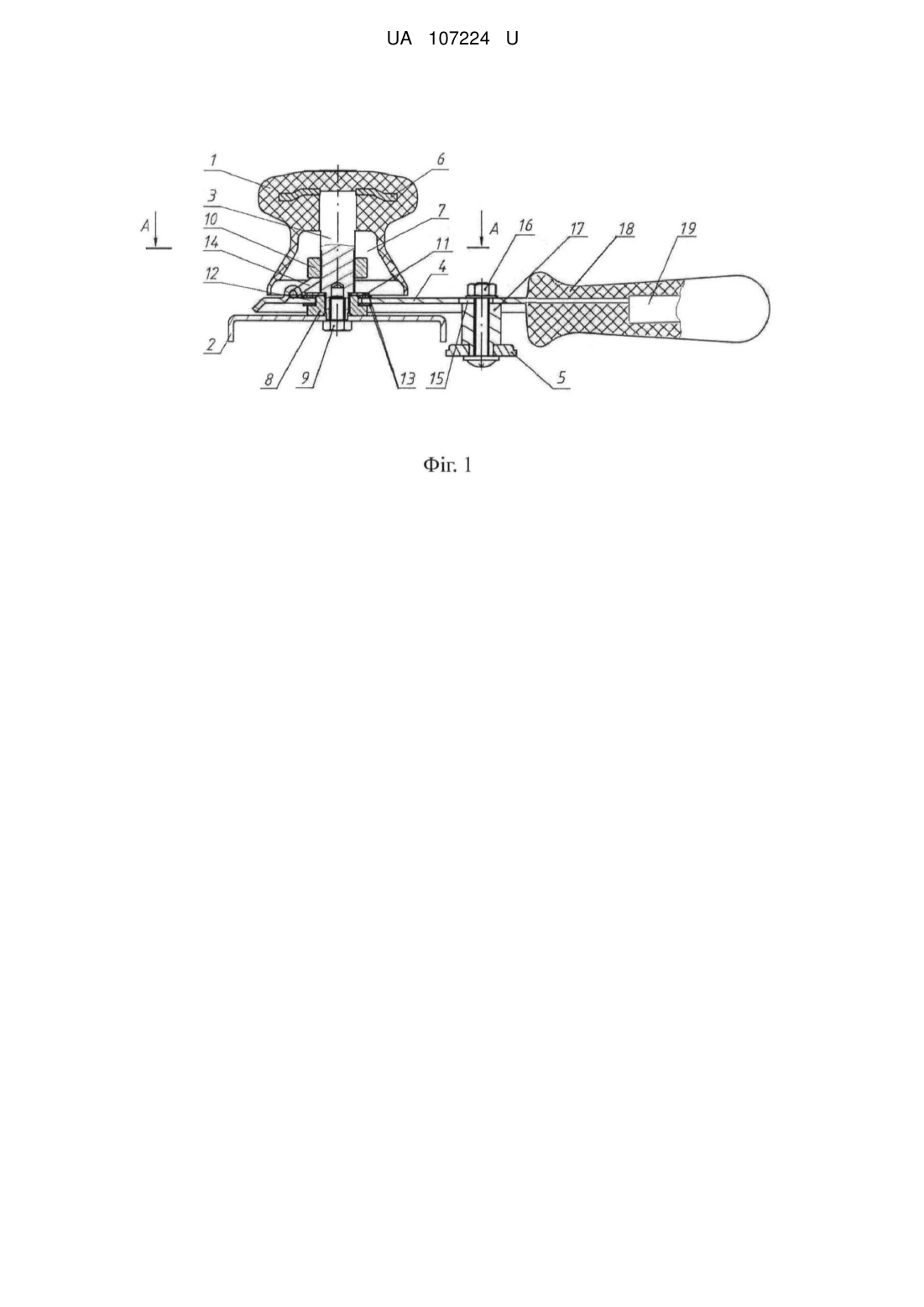

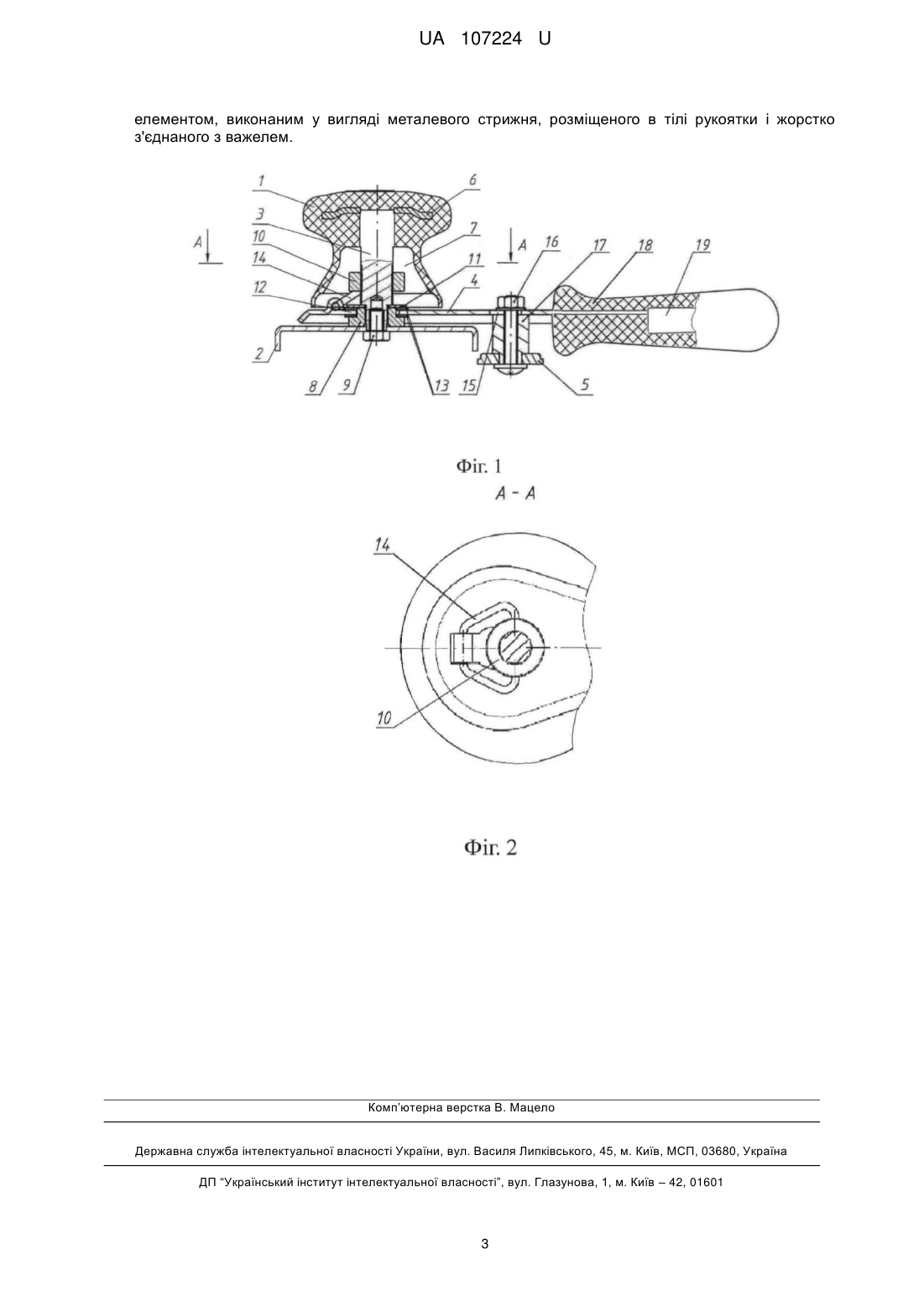

Реферат: Пристрій для закупорювання скляних банок металевими кришками містить притискний диск, опорну ручку, зв'язану з притискним диском нерухомою віссю, і важіль з рукояткою і щонайменше одним закатувальним роликом, змонтований на нерухомій осі між притискним диском і опорною ручкою з можливістю обертання і радіального переміщення. Опорна ручка виконана з полімерного матеріалу і жорстко з'єднана з нерухомою віссю. Опорна ручка виконана з армуючим елементом кільцеподібної форми, який розміщений у тілі опорної ручки у верхній її частині співвісно з нерухомою віссю і жорстко з'єднаний з нерухомою віссю. UA 107224 U (12) UA 107224 U UA 107224 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кухонного знаряддя і призначена для герметичного закупорювання харчових продуктів у скляні банки під час консервування переважно в домашніх умовах. Відомим аналогом є пристрій для закупорювання скляних банок металевими кришками за патентом UA 59827 U, який містить притискний диск, опорну ручку, зв'язану з притискним диском нерухомою віссю, і важіль з рукояткою, змонтований на нерухомій осі між притискним диском і опорною ручкою з можливістю обертання і радіального переміщення, при цьому важіль оснащений щонайменше одним закатувальним роликом, опорна ручка виконана з полімерного матеріалу і жорстко з'єднана з нерухомою віссю. Недоліком аналога є те, що у процесі експлуатації під впливом сил, що прикладаються до опорної ручки під час закупорювання банки, відбувається поступове руйнування місця з'єднання опорної ручки з нерухомою віссю, в результаті чого відбувається прокручування опорної ручки, порушується цілісність конструкції і пристрій виходить з ладу. Відомим аналогом є пристрій для закупорювання скляних банок металевими кришками за патентом UA 70565 U, який містить притискний диск, опорну ручку, що зв'язана з притискним диском нерухомою віссю, і важіль з рукояткою і щонайменше одним закатувальним роликом, змонтований на нерухомій осі між притискним диском і опорною ручкою з можливістю обертання і радіального переміщення. Опорна ручка виконана з полімерного матеріалу і жорстко з'єднана з нерухомою віссю. У відомому пристрої опорна ручка оснащена пружиною, встановленою співвісно з нерухомою віссю, що дозволяє зменшити величину зусилля, яке прикладається до важеля при закупорюванні і, отже, величину сили, що прикладається до опорної ручки. Разом з тим, в процесі експлуатації пристрою відомої конструкції при багаторазовому впливі сил, що прикладаються до опорної ручки, неминуче відбувається руйнування місця з'єднання опорної ручки з нерухомою віссю, що призводить до відділення опорної ручки від нерухомої осі і її прокручування. У результаті пристрій виходить з ладу і не підлягає ремонту. В основу корисної моделі поставлена задача створення пристрою для закупорювання скляних банок металевими кришками, в якому нове конструктивне виконання опорної ручки дозволить усунути зазначені недоліки і забезпечити підвищення надійності і довговічності пристрою. Поставлена задача вирішується тим, що в пристрою для закупорювання скляних банок металевими кришками, який містить притискний диск, опорну ручку, зв'язану з притискним диском нерухомою віссю, і важіль з рукояткою і щонайменше одним закатувальним роликом, змонтований на нерухомій осі між притискним диском і опорною ручкою з можливістю обертання і радіального переміщення, при цьому опорна ручка виконана з полімерного матеріалу і жорстко з'єднана з нерухомою віссю, згідно з корисною моделлю, опорна ручка виконана з армуючим елементом кільцеподібної форми, який розміщений у тілі опорної ручки у верхній її частині співвісно з нерухомою віссю і жорстко з'єднаний з нерухомою віссю. Найкращим є виконання опорної ручки з поліпропілену, а армуючого елемента - з металу. Рукоятка важеля виконана з поліпропілену. Для збільшення міцності і забезпечення довговічності рукоятка важеля оснащена армуючим елементом, виконаним у вигляді металевого стрижня, розміщеного в тілі рукоятки і жорстко з'єднаного з важелем. Заявлена сукупність суттєвих ознак корисної моделі дозволить забезпечити жорстке з'єднання опорної ручки і нерухомої осі в процесі тривалої експлуатації пристрою, що обумовлено перерозподілом сил від впливу на опорну ручку між розташованим уздовж дії сил місцем з'єднання опорної ручки і нерухомої осі і металевим кільцеподібним армуючим елементом, жорстко з'єднаним з нерухомою віссю і розташованим перпендикулярно силам впливу на опорну ручку. Збільшена площа контакту деталей, виготовлених з металу, і деталі з полімерного матеріалу дозволить запобігти руйнуванню місць їх з'єднання і подальше відділення опорної ручки від нерухомої осі, тим самим забезпечити надійність і довговічність пристрою. Корисна модель пояснюється кресленнями, де на фіг. 1 показаний вид збоку пристрою у розрізі; на фіг. 2 - переріз за А-А фіг. 1. Пристрій для закупорювання скляних банок металевими кришками містить опорну ручку 1, притискний диск 2, нерухому вісь 3, важіль 4 і закатувальний ролик 5. Опорна ручка 1 виготовлена з пластичного матеріалу, наприклад поліпропілену, і оснащена армуючим елементом 6. Армуючий елемент 6 виконаний з металу і має кільцеподібну форму. Армуючий елемент 6 розміщений у тілі опорної ручки 1 у верхній її частині співвісно з віссю опорної ручки 1. Нижня частина опорної ручки 1 виконана з порожниною 7. 1 UA 107224 U 5 10 15 20 25 30 35 40 Нерухома вісь 3 виконана ступінчастою і оснащена зовнішньою різьбовою ділянкою. Одним кінцем нерухома вісь 3 жорстко з'єднана з опорною ручкою 1 і з армуючим елементом 6. На протилежному кінці нерухомої осі 3 встановлена ступінчаста гайка 8, нижня поверхня якої спряжена з притискним диском 2, прикріпленим до нерухомої осі 3 гвинтом 9. На різьбовій ділянці нерухомої осі 3 встановлена ходова гайка 10. Нижнє положення ходової гайки 10 обмежене шайбою 11, встановленою на нерухомій осі 3 і притиснутою до буртика ступеня нерухомої осі 3 ступінчастою гайкою 8. Важіль 4 змонтований на нерухомій осі 3 між притискним диском 2 і опорною ручкою 1. Важіль 4 виконаний з видовженим пазом 12, який встановлений на ступені меншого діаметра ступінчастої гайки 8. Від притискного диска 2 важіль 4 відділений ступенем більшого діаметра ступінчастої гайки 8, від ходової гайки 10 важіль 4 відділений шайбою 11. Між ступенем більшого діаметра ступінчастої гайки 8 і важелем 4 з одного боку і шайбою 11 і важелем 4 з другого боку розміщені антифрикційні шайби 13. На важелі 4 шарнірно закріплена скоба 14 С-подібної форми, яка виконана з пружного матеріалу. Кінці скоби 14 розміщені в двох співвісних отворах, виконаних у ходовій гайці 10 з протилежних боків. На важелі 4 на розрахунковій відстані виконаний паз 15. В пазу 15 на необхідній відстані від притискного диска 2 за допомогою різьбового кріплення 16 нерухомо закріплена втулка 17 з встановленим на ній закатувальним роликом 5. На кінці важеля 4 встановлена рукоятка 18. Рукоятка 18 оснащена армуючим елементом, виконаним у вигляді металевого стрижня 19, розміщеного в тілі рукоятки 18. Стрижень 19 жорстко з'єднаний з важелем 4. Робота пристрою для закупорювання скляних банок металевими кришками здійснюється таким чином. Для приведення пристрою в робочий стан користувач повертає важіль 4 за рукоятку 18 кілька разів проти годинникової стрілки, доки важіль 4 із закатувальним роликом 5 не зупиняється на найбільшому віддаленні закатувального ролика 5 від нерухомої осі 3. Пристрій притискним диском 2 накладають на металеву кришку, розміщену на банці з підготовленим до консервування продуктом. Натисненням однієї руки на опорну ручку 1 притискають притискний диск 2 до кришки, другою рукою, тримаючись за рукоятку 18, плавно повертають важіль 4 навколо нерухомої осі 3 за годинниковою стрілкою. При цьому обертання важеля 4 передається ходовій гайці 10 через скобу 14. Ходова гайка 10, обертаючись разом з важелем 4, пересувається по різьбовій ділянці нерухомої осі 3 униз. Вертикальне пересування ходової гайки 10 через скобу 14 перетворюється у радіальне переміщення важеля 4 вздовж паза 12 у напрямку до нерухомої осі 3, при цьому закатувальний ролик 5, який одночасно обертається навколо кришки банки та переміщується разом з важелем 4 в радіальному напрямку, завальцьовує бічну поверхню кришки і її нижню кромку на посадочний поясок горловини скляної банки. Обертання важеля 4 навколо нерухомої осі 3 здійснюють до крайнього нижнього положення ходової гайки 10. В цьому положенні ходової гайки 10 закупорювання банки кришкою завершене. Обертанням важеля 4 проти годинникової стрілки пристрій приводять в початкове положення. Пристрій готовий для закупорювання наступної банки з підготовленим до консервування продуктом. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Пристрій для закупорювання скляних банок металевими кришками, що містить притискний диск, опорну ручку, зв'язану з притискним диском нерухомою віссю, і важіль з рукояткою і щонайменше одним закатувальним роликом, змонтований на нерухомій осі між притискним диском і опорною ручкою з можливістю обертання і радіального переміщення, при цьому опорна ручка виконана з полімерного матеріалу і жорстко з'єднана з нерухомою віссю, який відрізняється тим, що опорна ручка виконана з армуючим елементом кільцеподібної форми, який розміщений у тілі опорної ручки у верхній її частині співвісно з нерухомою віссю і жорстко з'єднаний з нерухомою віссю. 2. Пристрій за п. 1, який відрізняється тим, що опорна ручка виготовлена з поліпропілену, а армуючий елемент опорної ручки виконаний з металу. 3. Пристрій за п. 1 або п. 2, який відрізняється тим, що рукоятка важеля виконана з поліпропілену. 4. Пристрій за п. 3, який відрізняється тим, що рукоятка важеля оснащена армуючим 2 UA 107224 U елементом, виконаним у вигляді металевого стрижня, розміщеного в тілі рукоятки і жорстко з'єднаного з важелем. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
