Барабанна сушарка

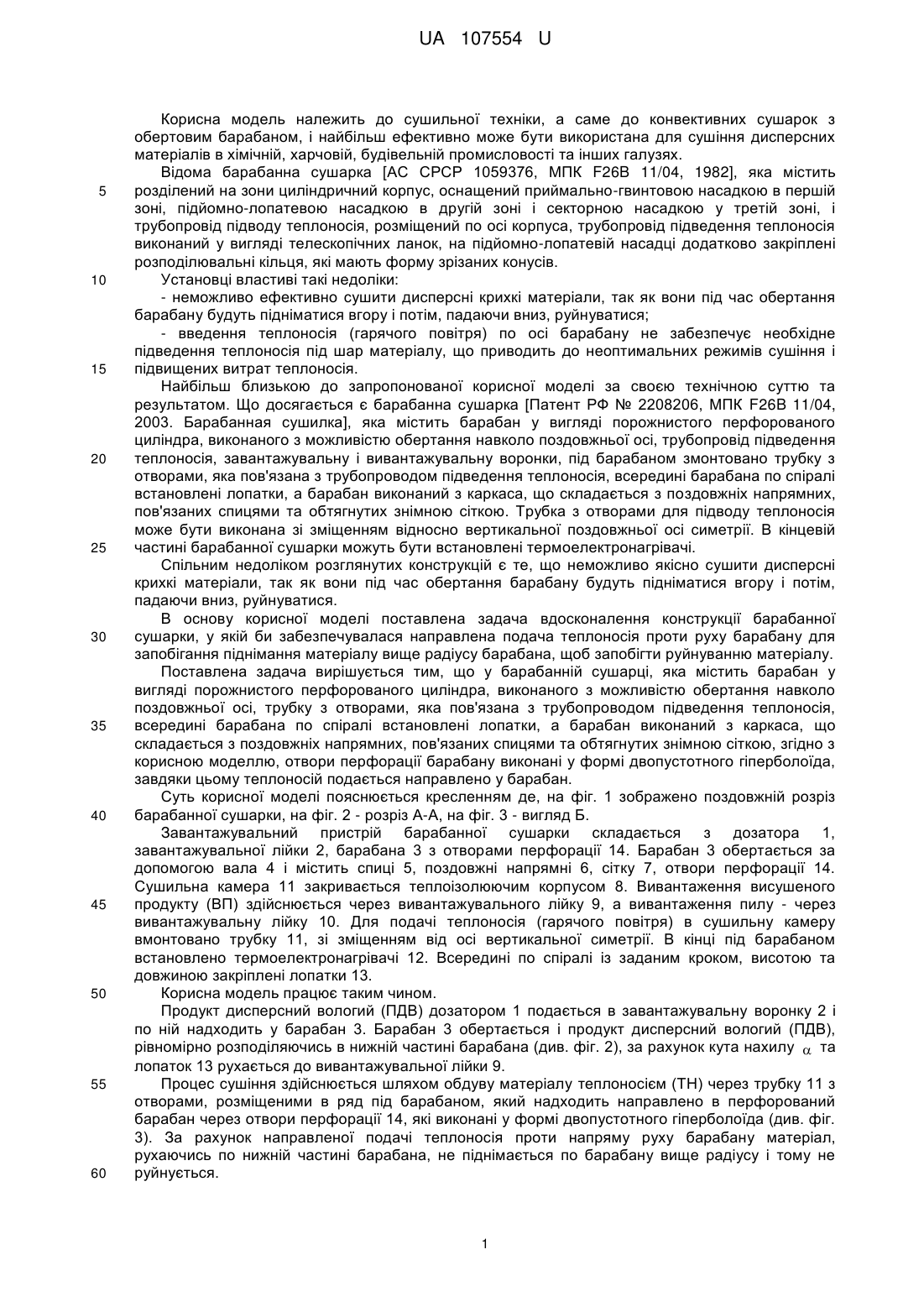

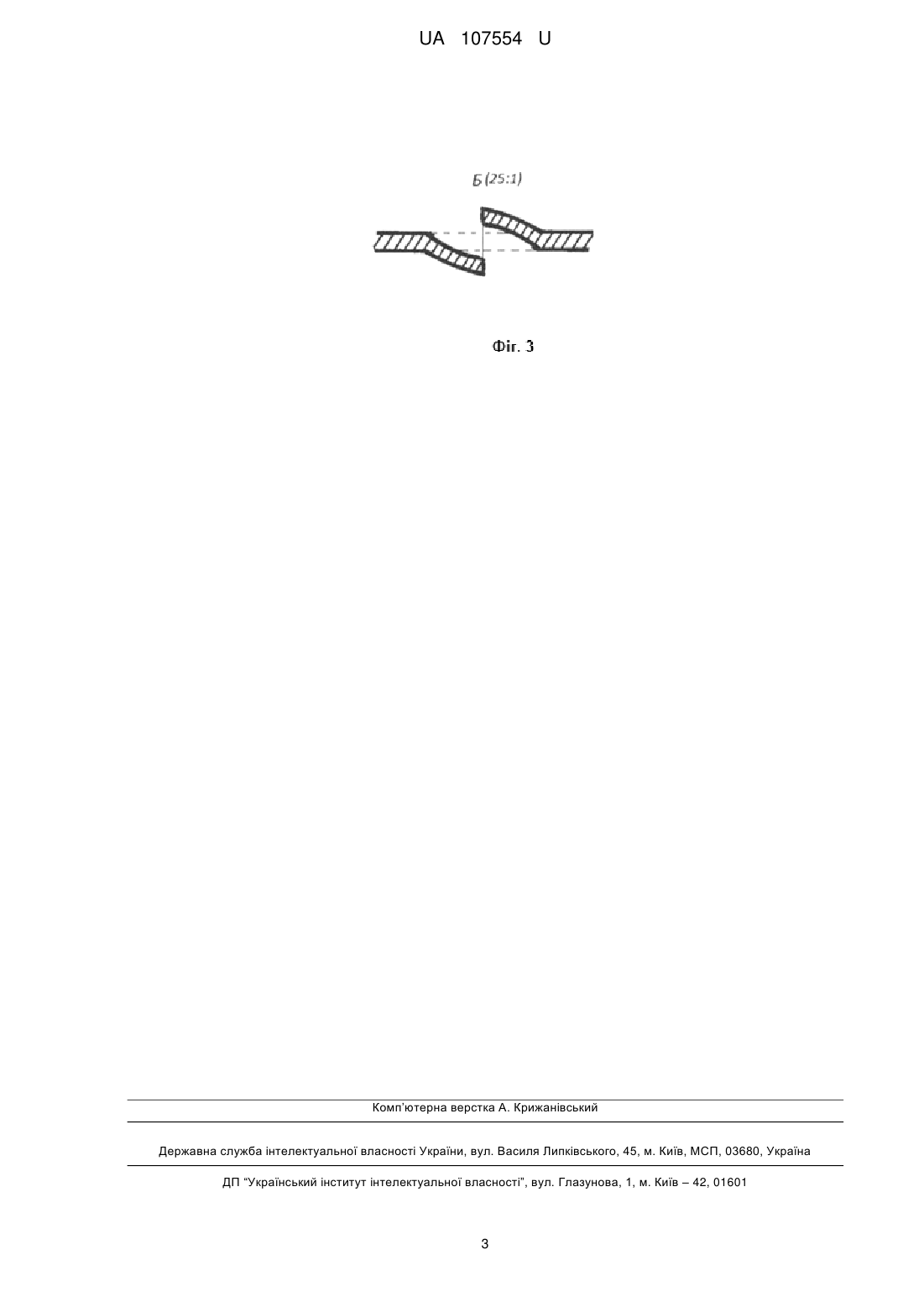

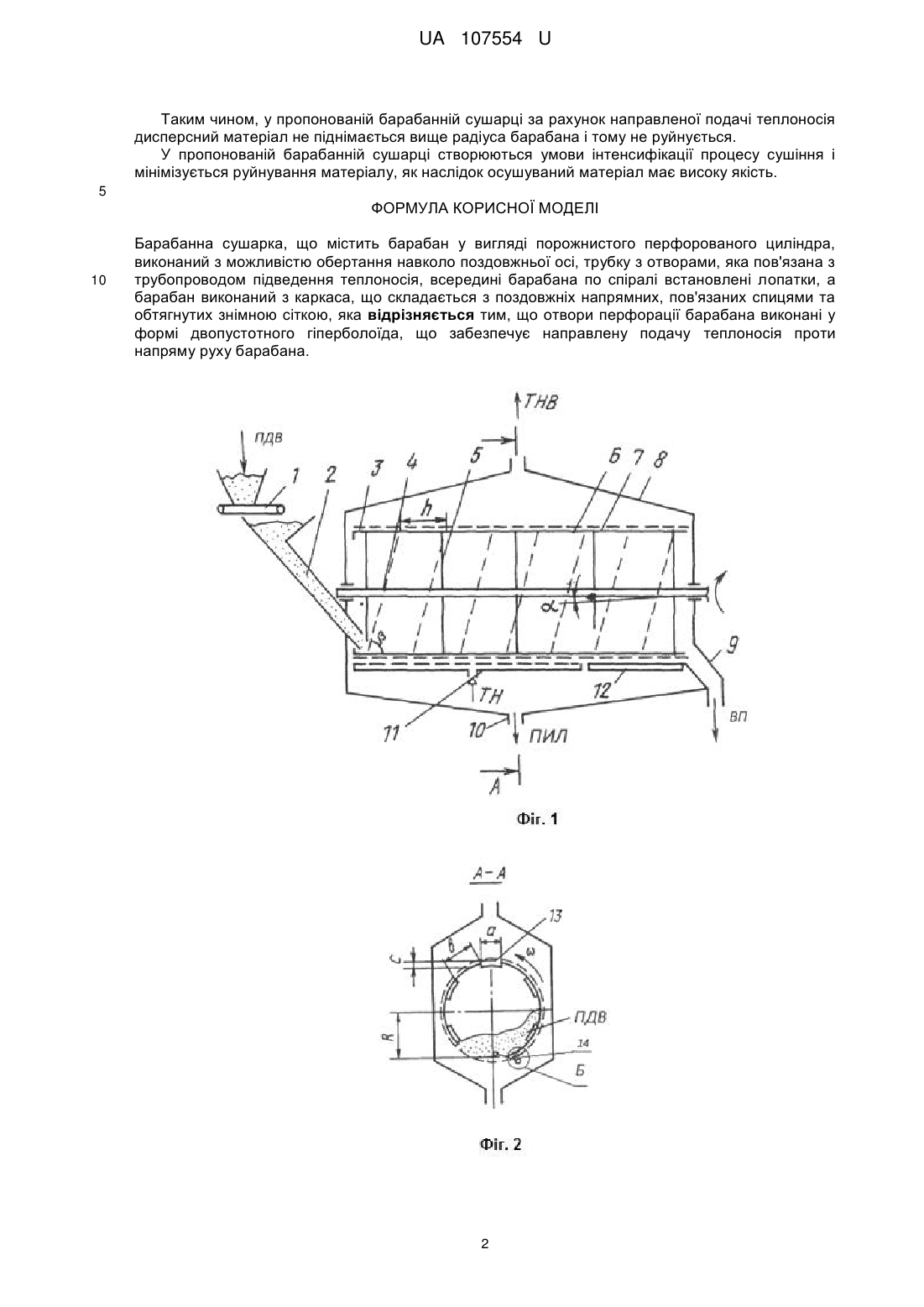

Реферат: Барабанна сушарка містить барабан у вигляді порожнистого перфорованого циліндра, виконаний з можливістю обертання навколо поздовжньої осі, трубку з отворами, яка пов'язана з трубопроводом підведення теплоносія. Всередині барабана по спіралі встановлені лопатки, а барабан виконаний з каркаса, що складається з поздовжніх напрямних, пов'язаних спицями та обтягнутих знімною сіткою. Отвори перфорації барабана виконані у формі двопустотного гіперболоїда, що забезпечує направлену подачу теплоносія проти напряму руху барабана. UA 107554 U (54) БАРАБАННА СУШАРКА UA 107554 U UA 107554 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сушильної техніки, а саме до конвективних сушарок з обертовим барабаном, і найбільш ефективно може бути використана для сушіння дисперсних матеріалів в хімічній, харчовій, будівельній промисловості та інших галузях. Відома барабанна сушарка [АС СРСР 1059376, МПК F26B 11/04, 1982], яка містить розділений на зони циліндричний корпус, оснащений приймально-гвинтовою насадкою в першій зоні, підйомно-лопатевою насадкою в другій зоні і секторною насадкою у третій зоні, і трубопровід підводу теплоносія, розміщений по осі корпуса, трубопровід підведення теплоносія виконаний у вигляді телескопічних ланок, на підйомно-лопатевій насадці додатково закріплені розподілювальні кільця, які мають форму зрізаних конусів. Установці властиві такі недоліки: - неможливо ефективно сушити дисперсні крихкі матеріали, так як вони під час обертання барабану будуть підніматися вгору і потім, падаючи вниз, руйнуватися; - введення теплоносія (гарячого повітря) по осі барабану не забезпечує необхідне підведення теплоносія під шар матеріалу, що приводить до неоптимальних режимів сушіння і підвищених витрат теплоносія. Найбільш близькою до запропонованої корисної моделі за своєю технічною суттю та результатом. Що досягається є барабанна сушарка [Патент РФ № 2208206, МПК F26B 11/04, 2003. Барабанная сушилка], яка містить барабан у вигляді порожнистого перфорованого циліндра, виконаного з можливістю обертання навколо поздовжньої осі, трубопровід підведення теплоносія, завантажувальну і вивантажувальну воронки, під барабаном змонтовано трубку з отворами, яка пов'язана з трубопроводом підведення теплоносія, всередині барабана по спіралі встановлені лопатки, а барабан виконаний з каркаса, що складається з поздовжніх напрямних, пов'язаних спицями та обтягнутих знімною сіткою. Трубка з отворами для підводу теплоносія може бути виконана зі зміщенням відносно вертикальної поздовжньої осі симетрії. В кінцевій частині барабанної сушарки можуть бути встановлені термоелектронагрівачі. Спільним недоліком розглянутих конструкцій є те, що неможливо якісно сушити дисперсні крихкі матеріали, так як вони під час обертання барабану будуть підніматися вгору і потім, падаючи вниз, руйнуватися. В основу корисної моделі поставлена задача вдосконалення конструкції барабанної сушарки, у якій би забезпечувалася направлена подача теплоносія проти руху барабану для запобігання піднімання матеріалу вище радіусу барабана, щоб запобігти руйнуванню матеріалу. Поставлена задача вирішується тим, що у барабанній сушарці, яка містить барабан у вигляді порожнистого перфорованого циліндра, виконаного з можливістю обертання навколо поздовжньої осі, трубку з отворами, яка пов'язана з трубопроводом підведення теплоносія, всередині барабана по спіралі встановлені лопатки, а барабан виконаний з каркаса, що складається з поздовжніх напрямних, пов'язаних спицями та обтягнутих знімною сіткою, згідно з корисною моделлю, отвори перфорації барабану виконані у формі двопустотного гіперболоїда, завдяки цьому теплоносій подається направлено у барабан. Суть корисної моделі пояснюється кресленням де, на фіг. 1 зображено поздовжній розріз барабанної сушарки, на фіг. 2 - розріз А-А, на фіг. 3 - вигляд Б. Завантажувальний пристрій барабанної сушарки складається з дозатора 1, завантажувальної лійки 2, барабана 3 з отворами перфорації 14. Барабан 3 обертається за допомогою вала 4 і містить спиці 5, поздовжні напрямні 6, сітку 7, отвори перфорації 14. Сушильна камера 11 закривається теплоізолюючим корпусом 8. Вивантаження висушеного продукту (ВП) здійснюється через вивантажувального лійку 9, а вивантаження пилу - через вивантажувальну лійку 10. Для подачі теплоносія (гарячого повітря) в сушильну камеру вмонтовано трубку 11, зі зміщенням від осі вертикальної симетрії. В кінці під барабаном встановлено термоелектронагрівачі 12. Всередині по спіралі із заданим кроком, висотою та довжиною закріплені лопатки 13. Корисна модель працює таким чином. Продукт дисперсний вологий (ПДВ) дозатором 1 подається в завантажувальну воронку 2 і по ній надходить у барабан 3. Барабан 3 обертається і продукт дисперсний вологий (ПДВ), рівномірно розподіляючись в нижній частині барабана (див. фіг. 2), за рахунок кута нахилу  та лопаток 13 рухається до вивантажувальної лійки 9. Процес сушіння здійснюється шляхом обдуву матеріалу теплоносієм (ТН) через трубку 11 з отворами, розміщеними в ряд під барабаном, який надходить направлено в перфорований барабан через отвори перфорації 14, які виконані у формі двопустотного гіперболоїда (див. фіг. 3). За рахунок направленої подачі теплоносія проти напряму руху барабану матеріал, рухаючись по нижній частині барабана, не піднімається по барабану вище радіусу і тому не руйнується. 1 UA 107554 U Таким чином, у пропонованій барабанній сушарці за рахунок направленої подачі теплоносія дисперсний матеріал не піднімається вище радіуса барабана і тому не руйнується. У пропонованій барабанній сушарці створюються умови інтенсифікації процесу сушіння і мінімізується руйнування матеріалу, як наслідок осушуваний матеріал має високу якість. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Барабанна сушарка, що містить барабан у вигляді порожнистого перфорованого циліндра, виконаний з можливістю обертання навколо поздовжньої осі, трубку з отворами, яка пов'язана з трубопроводом підведення теплоносія, всередині барабана по спіралі встановлені лопатки, а барабан виконаний з каркаса, що складається з поздовжніх напрямних, пов'язаних спицями та обтягнутих знімною сіткою, яка відрізняється тим, що отвори перфорації барабана виконані у формі двопустотного гіперболоїда, що забезпечує направлену подачу теплоносія проти напряму руху барабана. 2 UA 107554 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
