Барабанна сушарка

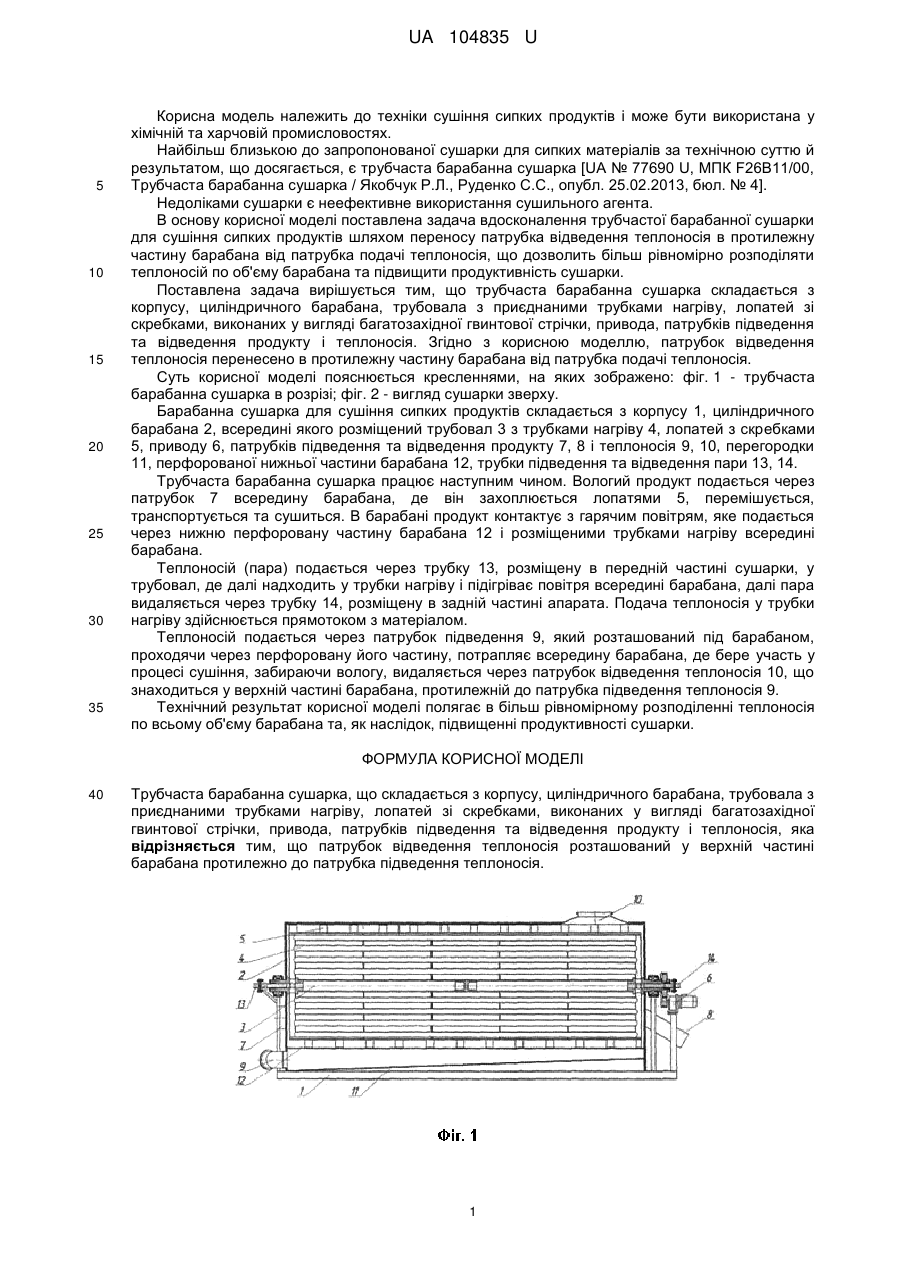

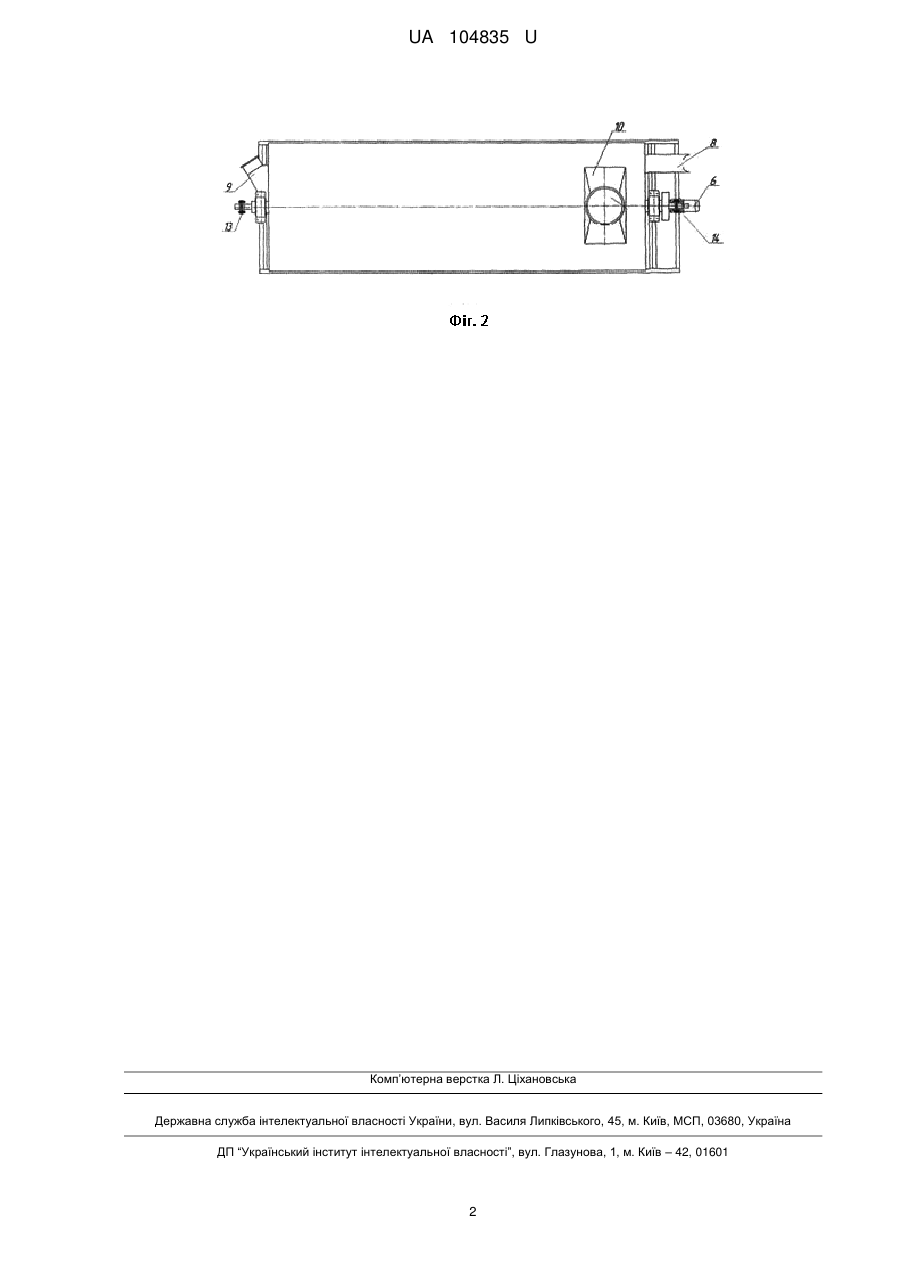

Реферат: Трубчаста барабанна сушарка складається з корпусу, циліндричного барабана, трубовала з приєднаними трубками нагріву, лопатей зі скребками, виконаних у вигляді багатозахідної гвинтової стрічки, привода, патрубків підведення та відведення продукту і теплоносія. При цьому патрубок відведення теплоносія розташований у верхній частині барабана протилежно до патрубка підведення теплоносія. UA 104835 U (54) БАРАБАННА СУШАРКА UA 104835 U UA 104835 U 5 10 15 20 25 30 35 Корисна модель належить до техніки сушіння сипких продуктів і може бути використана у хімічній та харчовій промисловостях. Найбільш близькою до запропонованої сушарки для сипких матеріалів за технічною суттю й результатом, що досягається, є трубчаста барабанна сушарка [UA № 77690 U, МПК F26B11/00, Трубчаста барабанна сушарка / Якобчук Р.Л., Руденко С.С., опубл. 25.02.2013, бюл. № 4]. Недоліками сушарки є неефективне використання сушильного агента. В основу корисної моделі поставлена задача вдосконалення трубчастої барабанної сушарки для сушіння сипких продуктів шляхом переносу патрубка відведення теплоносія в протилежну частину барабана від патрубка подачі теплоносія, що дозволить більш рівномірно розподіляти теплоносій по об'єму барабана та підвищити продуктивність сушарки. Поставлена задача вирішується тим, що трубчаста барабанна сушарка складається з корпусу, циліндричного барабана, трубовала з приєднаними трубками нагріву, лопатей зі скребками, виконаних у вигляді багатозахідної гвинтової стрічки, привода, патрубків підведення та відведення продукту і теплоносія. Згідно з корисною моделлю, патрубок відведення теплоносія перенесено в протилежну частину барабана від патрубка подачі теплоносія. Суть корисної моделі пояснюється кресленнями, на яких зображено: фіг. 1 - трубчаста барабанна сушарка в розрізі; фіг. 2 - вигляд сушарки зверху. Барабанна сушарка для сушіння сипких продуктів складається з корпусу 1, циліндричного барабана 2, всередині якого розміщений трубовал 3 з трубками нагріву 4, лопатей з скребками 5, приводу 6, патрубків підведення та відведення продукту 7, 8 і теплоносія 9, 10, перегородки 11, перфорованої нижньої частини барабана 12, трубки підведення та відведення пари 13, 14. Трубчаста барабанна сушарка працює наступним чином. Вологий продукт подається через патрубок 7 всередину барабана, де він захоплюється лопатями 5, перемішується, транспортується та сушиться. В барабані продукт контактує з гарячим повітрям, яке подається через нижню перфоровану частину барабана 12 і розміщеними трубками нагріву всередині барабана. Теплоносій (пара) подається через трубку 13, розміщену в передній частині сушарки, у трубовал, де далі надходить у трубки нагріву і підігріває повітря всередині барабана, далі пара видаляється через трубку 14, розміщену в задній частині апарата. Подача теплоносія у трубки нагріву здійснюється прямотоком з матеріалом. Теплоносій подається через патрубок підведення 9, який розташований під барабаном, проходячи через перфоровану його частину, потрапляє всередину барабана, де бере участь у процесі сушіння, забираючи вологу, видаляється через патрубок відведення теплоносія 10, що знаходиться у верхній частині барабана, протилежній до патрубка підведення теплоносія 9. Технічний результат корисної моделі полягає в більш рівномірному розподіленні теплоносія по всьому об'єму барабана та, як наслідок, підвищенні продуктивності сушарки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Трубчаста барабанна сушарка, що складається з корпусу, циліндричного барабана, трубовала з приєднаними трубками нагріву, лопатей зі скребками, виконаних у вигляді багатозахідної гвинтової стрічки, привода, патрубків підведення та відведення продукту і теплоносія, яка відрізняється тим, що патрубок відведення теплоносія розташований у верхній частині барабана протилежно до патрубка підведення теплоносія. 1 UA 104835 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
