Посадковий модуль

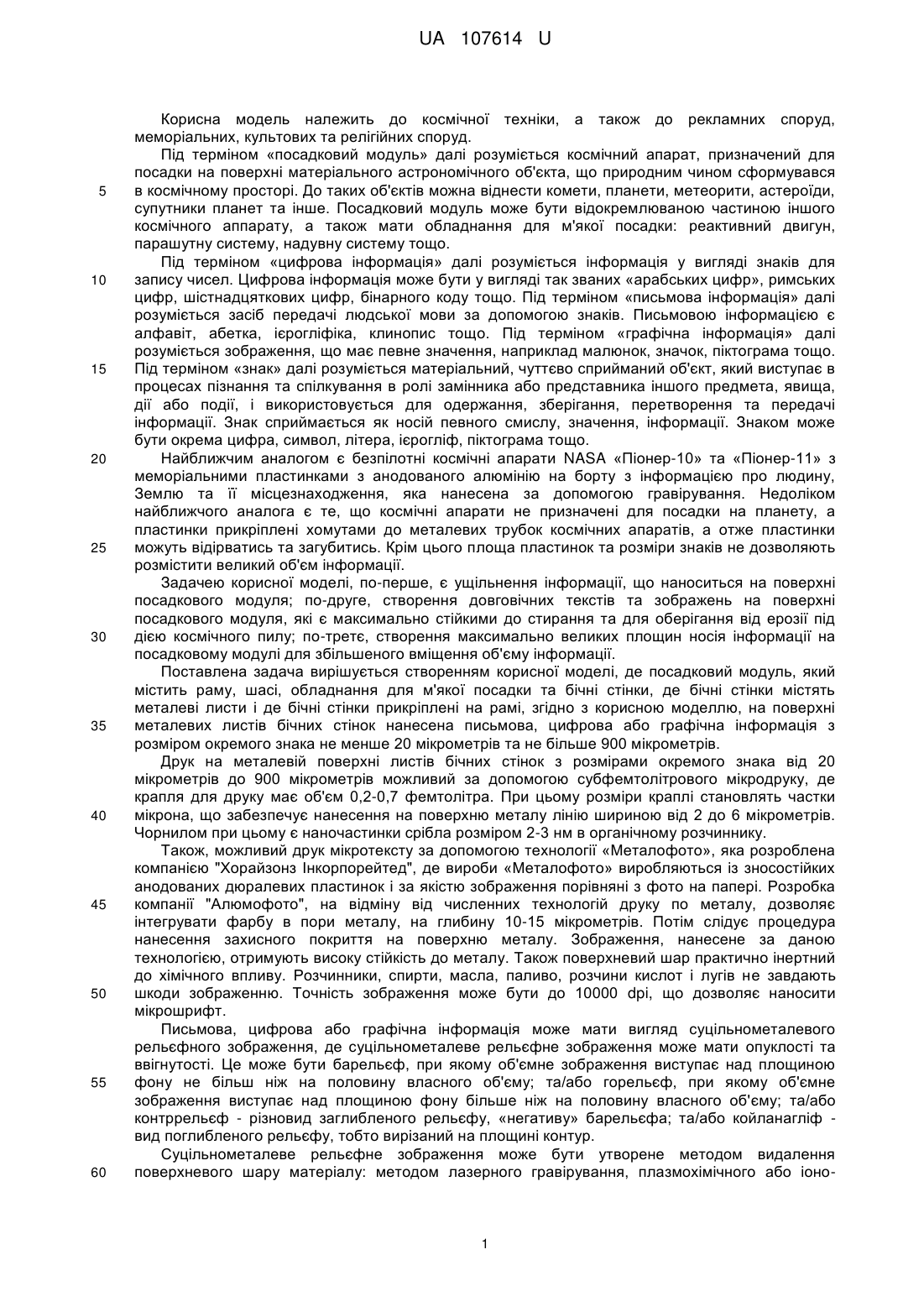

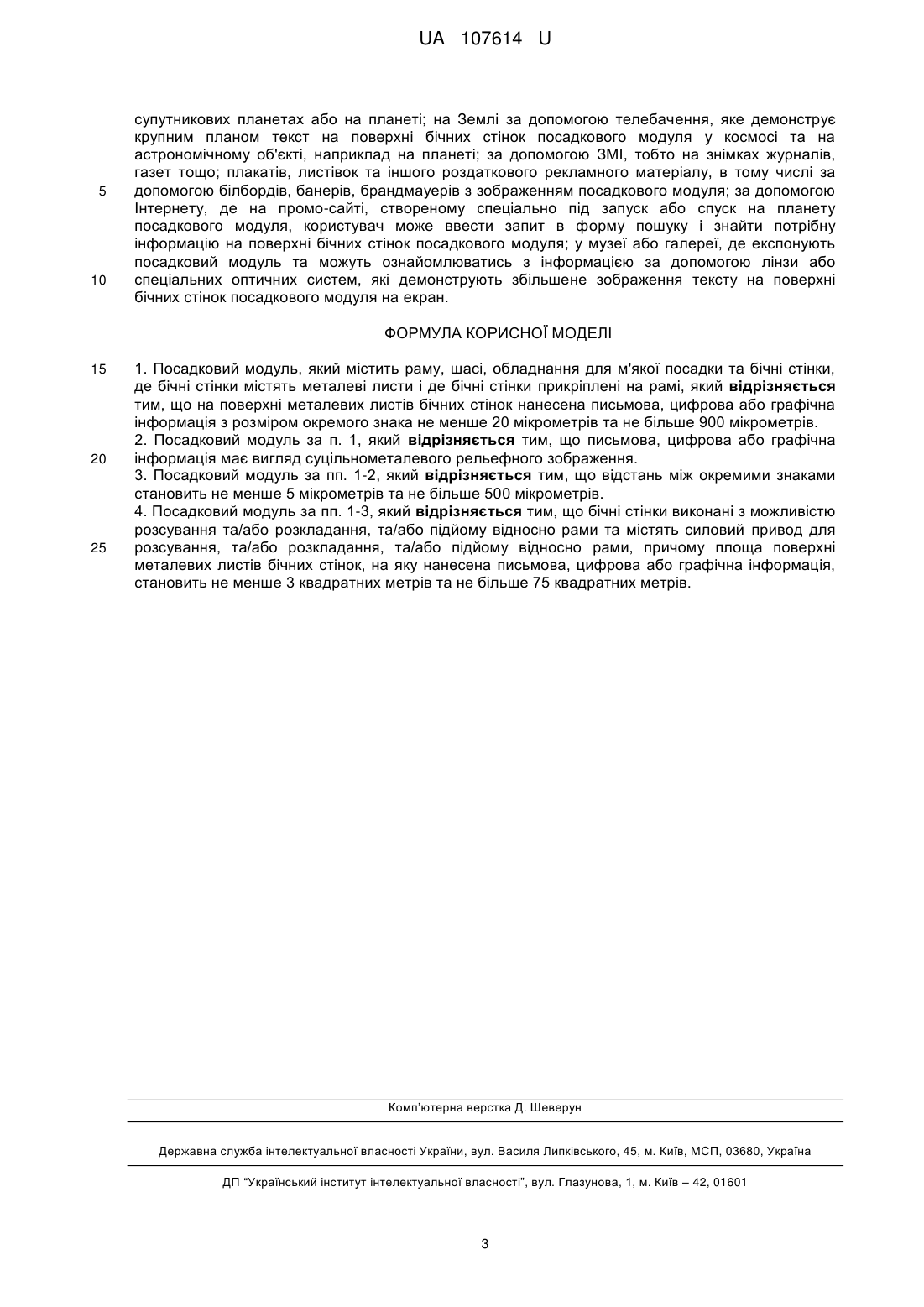

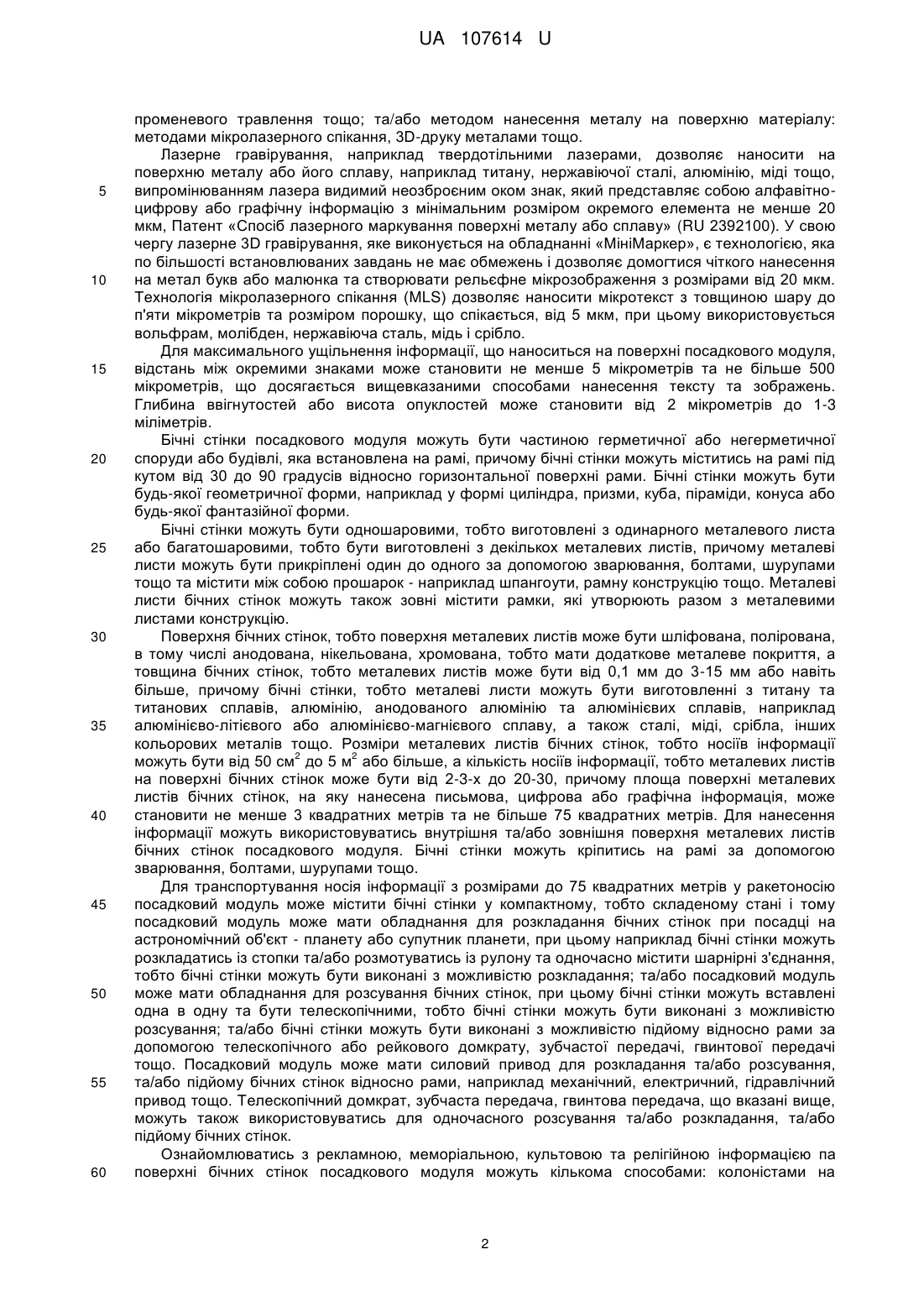

Реферат: UA 107614 U UA 107614 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до космічної техніки, а також до рекламних споруд, меморіальних, культових та релігійних споруд. Під терміном «посадковий модуль» далі розуміється космічний апарат, призначений для посадки на поверхні матеріального астрономічного об'єкта, що природним чином сформувався в космічному просторі. До таких об'єктів можна віднести комети, планети, метеорити, астероїди, супутники планет та інше. Посадковий модуль може бути відокремлюваною частиною іншого космічного аппарату, а також мати обладнання для м'якої посадки: реактивний двигун, парашутну систему, надувну систему тощо. Під терміном «цифрова інформація» далі розуміється інформація у вигляді знаків для запису чисел. Цифрова інформація може бути у вигляді так званих «арабських цифр», римських цифр, шістнадцяткових цифр, бінарного коду тощо. Під терміном «письмова інформація» далі розуміється засіб передачі людської мови за допомогою знаків. Письмовою інформацією є алфавіт, абетка, ієрогліфіка, клинопис тощо. Під терміном «графічна інформація» далі розуміється зображення, що має певне значення, наприклад малюнок, значок, піктограма тощо. Під терміном «знак» далі розуміється матеріальний, чуттєво сприйманий об'єкт, який виступає в процесах пізнання та спілкування в ролі замінника або представника іншого предмета, явища, дії або події, і використовується для одержання, зберігання, перетворення та передачі інформації. Знак сприймається як носій певного смислу, значення, інформації. Знаком може бути окрема цифра, символ, літера, ієрогліф, піктограма тощо. Найближчим аналогом є безпілотні космічні апарати NASA «Піонер-10» та «Піонер-11» з меморіальними пластинками з анодованого алюмінію на борту з інформацією про людину, Землю та її місцезнаходження, яка нанесена за допомогою гравірування. Недоліком найближчого аналога є те, що космічні апарати не призначені для посадки на планету, а пластинки прикріплені хомутами до металевих трубок космічних апаратів, а отже пластинки можуть відірватись та загубитись. Крім цього площа пластинок та розміри знаків не дозволяють розмістити великий об'єм інформації. Задачею корисної моделі, по-перше, є ущільнення інформації, що наноситься на поверхні посадкового модуля; по-друге, створення довговічних текстів та зображень на поверхні посадкового модуля, які є максимально стійкими до стирання та для оберігання від ерозії під дією космічного пилу; по-третє, створення максимально великих площин носія інформації на посадковому модулі для збільшеного вміщення об'єму інформації. Поставлена задача вирішується створенням корисної моделі, де посадковий модуль, який містить раму, шасі, обладнання для м'якої посадки та бічні стінки, де бічні стінки містять металеві листи і де бічні стінки прикріплені на рамі, згідно з корисною моделлю, на поверхні металевих листів бічних стінок нанесена письмова, цифрова або графічна інформація з розміром окремого знака не менше 20 мікрометрів та не більше 900 мікрометрів. Друк на металевій поверхні листів бічних стінок з розмірами окремого знака від 20 мікрометрів до 900 мікрометрів можливий за допомогою субфемтолітрового мікродруку, де крапля для друку має об'єм 0,2-0,7 фемтолітра. При цьому розміри краплі становлять частки мікрона, що забезпечує нанесення на поверхню металу лінію шириною від 2 до 6 мікрометрів. Чорнилом при цьому є наночастинки срібла розміром 2-3 нм в органічному розчиннику. Також, можливий друк мікротексту за допомогою технології «Металофото», яка розроблена компанією "Хорайзонз Інкорпорейтед", де вироби «Металофото» виробляються із зносостійких анодованих дюралевих пластинок і за якістю зображення порівняні з фото на папері. Розробка компанії "Алюмофото", на відміну від численних технологій друку по металу, дозволяє інтегрувати фарбу в пори металу, на глибину 10-15 мікрометрів. Потім слідує процедура нанесення захисного покриття на поверхню металу. Зображення, нанесене за даною технологією, отримують високу стійкість до металу. Також поверхневий шар практично інертний до хімічного впливу. Розчинники, спирти, масла, паливо, розчини кислот і лугів не завдають шкоди зображенню. Точність зображення може бути до 10000 dpi, що дозволяє наносити мікрошрифт. Письмова, цифрова або графічна інформація може мати вигляд суцільнометалевого рельєфного зображення, де суцільнометалеве рельєфне зображення може мати опуклості та ввігнутості. Це може бути барельєф, при якому об'ємне зображення виступає над площиною фону не більш ніж на половину власного об'єму; та/або горельєф, при якому об'ємне зображення виступає над площиною фону більше ніж на половину власного об'єму; та/або контррельєф - різновид заглибленого рельєфу, «негативу» барельєфа; та/або койланагліф вид поглибленого рельєфу, тобто вирізаний на площині контур. Суцільнометалеве рельєфне зображення може бути утворене методом видалення поверхневого шару матеріалу: методом лазерного гравірування, плазмохімічного або іоно 1 UA 107614 U 5 10 15 20 25 30 35 40 45 50 55 60 променевого травлення тощо; та/або методом нанесення металу на поверхню матеріалу: методами мікролазерного спікання, 3D-друку металами тощо. Лазерне гравірування, наприклад твердотільними лазерами, дозволяє наносити на поверхню металу або його сплаву, наприклад титану, нержавіючої сталі, алюмінію, міді тощо, випромінюванням лазера видимий неозброєним оком знак, який представляє собою алфавітноцифрову або графічну інформацію з мінімальним розміром окремого елемента не менше 20 мкм, Патент «Спосіб лазерного маркування поверхні металу або сплаву» (RU 2392100). У свою чергу лазерне 3D гравірування, яке виконується на обладнанні «МініМаркер», є технологією, яка по більшості встановлюваних завдань не має обмежень і дозволяє домогтися чіткого нанесення на метал букв або малюнка та створювати рельєфне мікрозображення з розмірами від 20 мкм. Технологія мікролазерного спікання (MLS) дозволяє наносити мікротекст з товщиною шару до п'яти мікрометрів та розміром порошку, що спікається, від 5 мкм, при цьому використовується вольфрам, молібден, нержавіюча сталь, мідь і срібло. Для максимального ущільнення інформації, що наноситься на поверхні посадкового модуля, відстань між окремими знаками може становити не менше 5 мікрометрів та не більше 500 мікрометрів, що досягається вищевказаними способами нанесення тексту та зображень. Глибина ввігнутостей або висота опуклостей може становити від 2 мікрометрів до 1-3 міліметрів. Бічні стінки посадкового модуля можуть бути частиною герметичної або негерметичної споруди або будівлі, яка встановлена на рамі, причому бічні стінки можуть міститись на рамі під кутом від 30 до 90 градусів відносно горизонтальної поверхні рами. Бічні стінки можуть бути будь-якої геометричної форми, наприклад у формі циліндра, призми, куба, піраміди, конуса або будь-якої фантазійної форми. Бічні стінки можуть бути одношаровими, тобто виготовлені з одинарного металевого листа або багатошаровими, тобто бути виготовлені з декількох металевих листів, причому металеві листи можуть бути прикріплені один до одного за допомогою зварювання, болтами, шурупами тощо та містити між собою прошарок - наприклад шпангоути, рамну конструкцію тощо. Металеві листи бічних стінок можуть також зовні містити рамки, які утворюють разом з металевими листами конструкцію. Поверхня бічних стінок, тобто поверхня металевих листів може бути шліфована, полірована, в тому числі анодована, нікельована, хромована, тобто мати додаткове металеве покриття, а товщина бічних стінок, тобто металевих листів може бути від 0,1 мм до 3-15 мм або навіть більше, причому бічні стінки, тобто металеві листи можуть бути виготовленні з титану та титанових сплавів, алюмінію, анодованого алюмінію та алюмінієвих сплавів, наприклад алюмінієво-літієвого або алюмінієво-магнієвого сплаву, а також сталі, міді, срібла, інших кольорових металів тощо. Розміри металевих листів бічних стінок, тобто носіїв інформації 2 2 можуть бути від 50 см до 5 м або більше, а кількість носіїв інформації, тобто металевих листів на поверхні бічних стінок може бути від 2-3-х до 20-30, причому площа поверхні металевих листів бічних стінок, на яку нанесена письмова, цифрова або графічна інформація, може становити не менше 3 квадратних метрів та не більше 75 квадратних метрів. Для нанесення інформації можуть використовуватись внутрішня та/або зовнішня поверхня металевих листів бічних стінок посадкового модуля. Бічні стінки можуть кріпитись на рамі за допомогою зварювання, болтами, шурупами тощо. Для транспортування носія інформації з розмірами до 75 квадратних метрів у ракетоносію посадковий модуль може містити бічні стінки у компактному, тобто складеному стані і тому посадковий модуль може мати обладнання для розкладання бічних стінок при посадці на астрономічний об'єкт - планету або супутник планети, при цьому наприклад бічні стінки можуть розкладатись із стопки та/або розмотуватись із рулону та одночасно містити шарнірні з'єднання, тобто бічні стінки можуть бути виконані з можливістю розкладання; та/або посадковий модуль може мати обладнання для розсування бічних стінок, при цьому бічні стінки можуть вставлені одна в одну та бути телескопічними, тобто бічні стінки можуть бути виконані з можливістю розсування; та/або бічні стінки можуть бути виконані з можливістю підйому відносно рами за допомогою телескопічного або рейкового домкрату, зубчастої передачі, гвинтової передачі тощо. Посадковий модуль може мати силовий привод для розкладання та/або розсування, та/або підйому бічних стінок відносно рами, наприклад механічний, електричний, гідравлічний привод тощо. Телескопічний домкрат, зубчаста передача, гвинтова передача, що вказані вище, можуть також використовуватись для одночасного розсування та/або розкладання, та/або підйому бічних стінок. Ознайомлюватись з рекламною, меморіальною, культовою та релігійною інформацією па поверхні бічних стінок посадкового модуля можуть кількома способами: колоністами на 2 UA 107614 U 5 10 супутникових планетах або на планеті; на Землі за допомогою телебачення, яке демонструє крупним планом текст на поверхні бічних стінок посадкового модуля у космосі та на астрономічному об'єкті, наприклад на планеті; за допомогою ЗМІ, тобто на знімках журналів, газет тощо; плакатів, листівок та іншого роздаткового рекламного матеріалу, в тому числі за допомогою білбордів, банерів, брандмауерів з зображенням посадкового модуля; за допомогою Інтернету, де на промо-сайті, створеному спеціально під запуск або спуск на планету посадкового модуля, користувач може ввести запит в форму пошуку і знайти потрібну інформацію на поверхні бічних стінок посадкового модуля; у музеї або галереї, де експонують посадковий модуль та можуть ознайомлюватись з інформацією за допомогою лінзи або спеціальних оптичних систем, які демонструють збільшене зображення тексту на поверхні бічних стінок посадкового модуля на екран. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Посадковий модуль, який містить раму, шасі, обладнання для м'якої посадки та бічні стінки, де бічні стінки містять металеві листи і де бічні стінки прикріплені на рамі, який відрізняється тим, що на поверхні металевих листів бічних стінок нанесена письмова, цифрова або графічна інформація з розміром окремого знака не менше 20 мікрометрів та не більше 900 мікрометрів. 2. Посадковий модуль за п. 1, який відрізняється тим, що письмова, цифрова або графічна інформація має вигляд суцільнометалевого рельефного зображення. 3. Посадковий модуль за пп. 1-2, який відрізняється тим, що відстань між окремими знаками становить не менше 5 мікрометрів та не більше 500 мікрометрів. 4. Посадковий модуль за пп. 1-3, який відрізняється тим, що бічні стінки виконані з можливістю розсування та/або розкладання, та/або підйому відносно рами та містять силовий привод для розсування, та/або розкладання, та/або підйому відносно рами, причому площа поверхні металевих листів бічних стінок, на яку нанесена письмова, цифрова або графічна інформація, становить не менше 3 квадратних метрів та не більше 75 квадратних метрів. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
