Мобільний агрегат для приготування пресованого біопалива

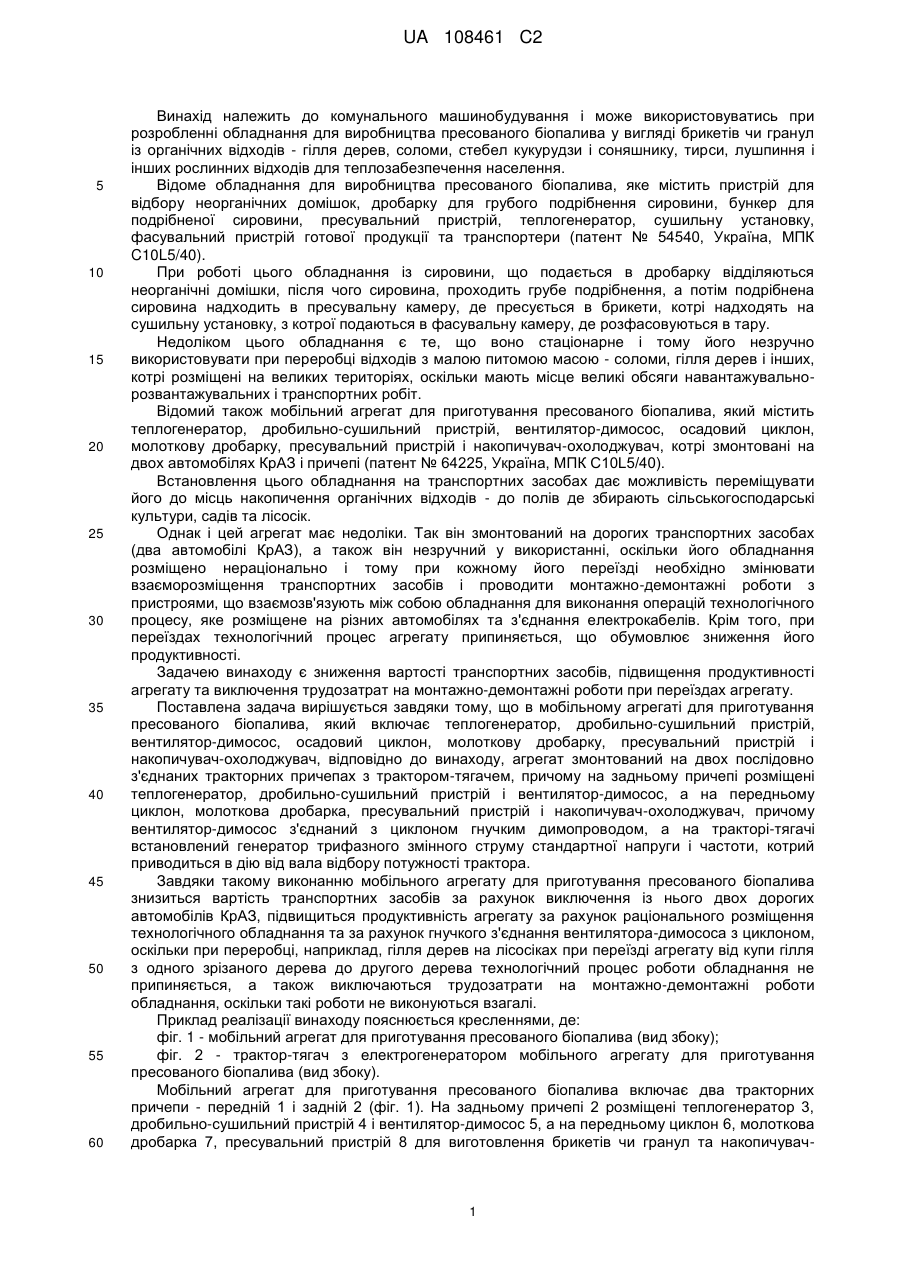

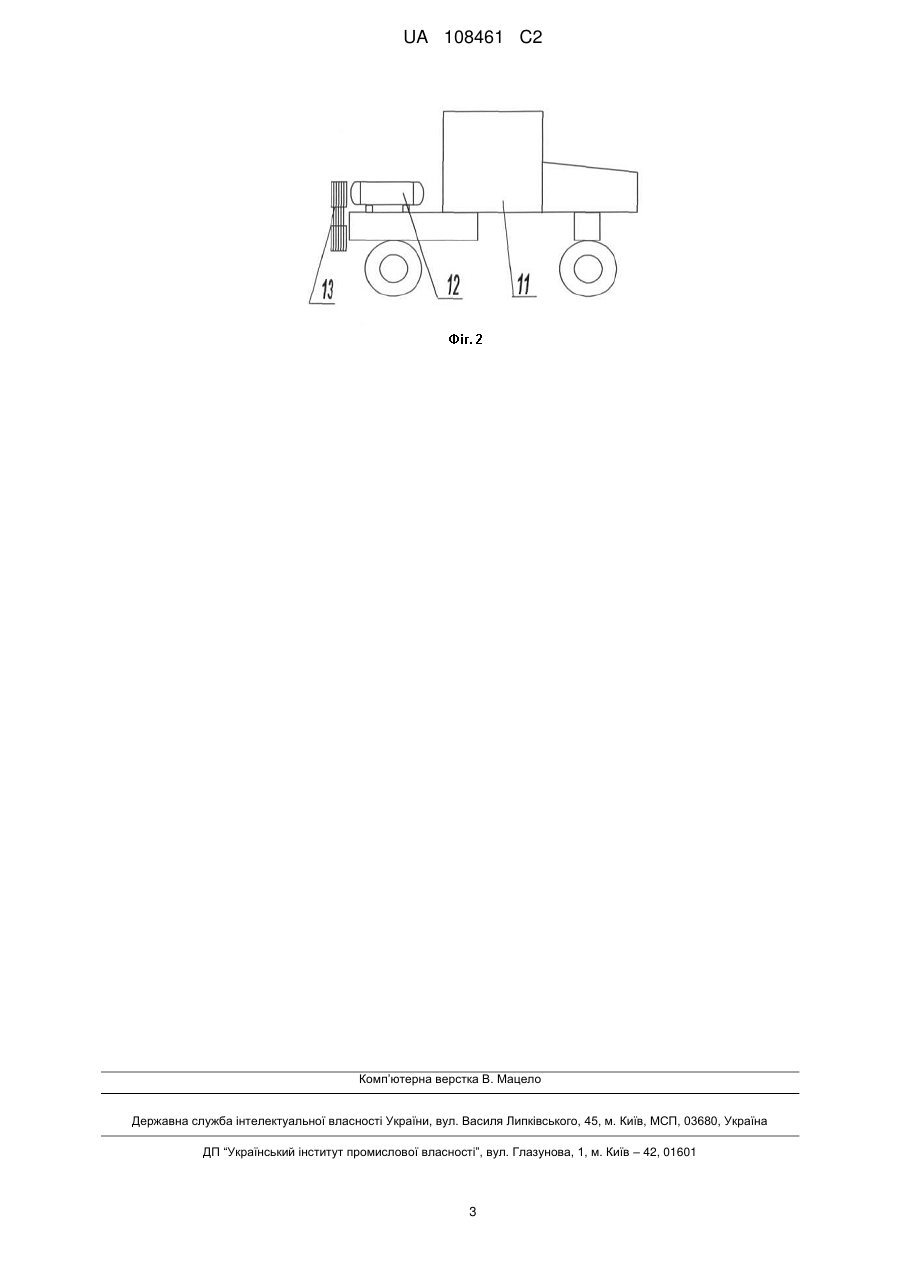

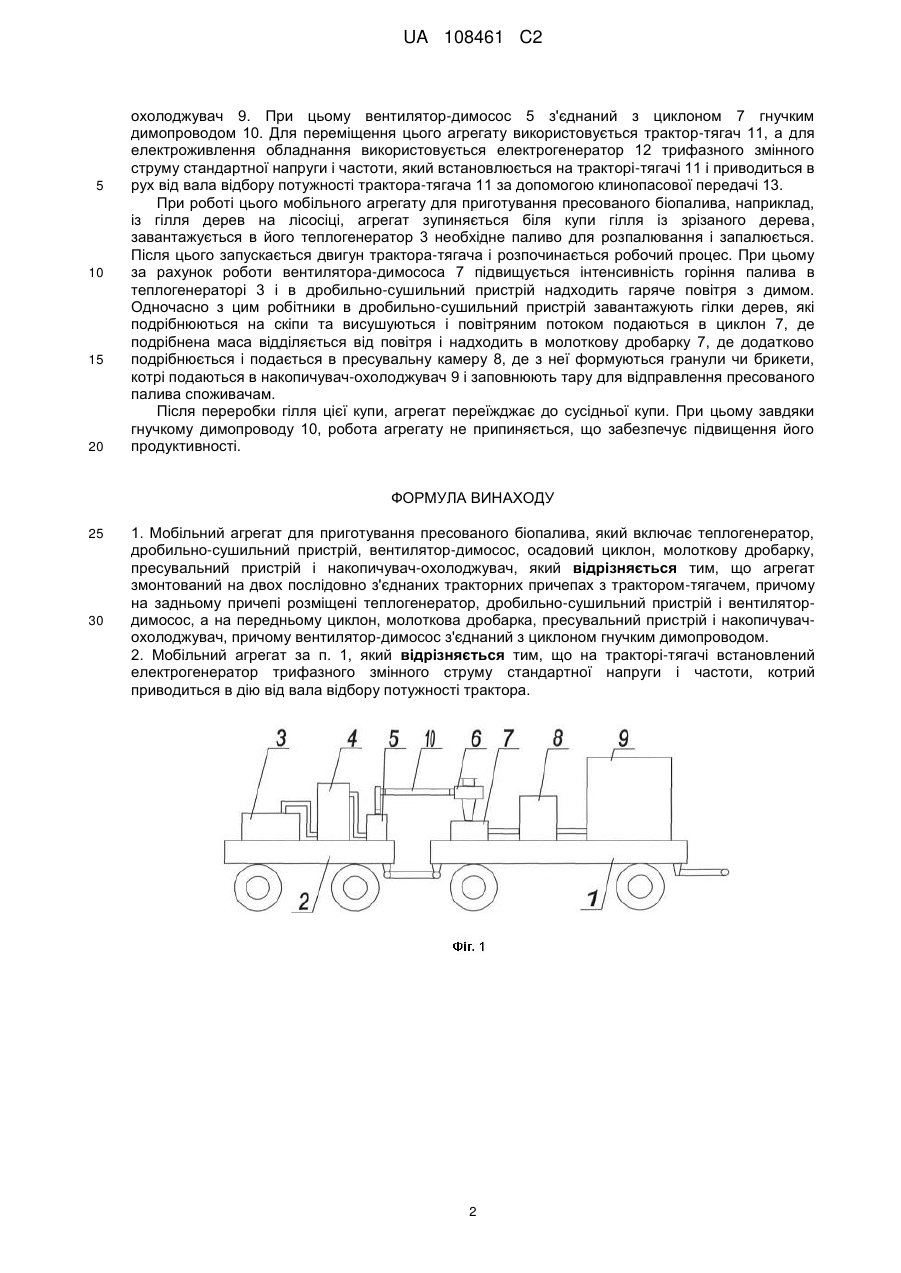

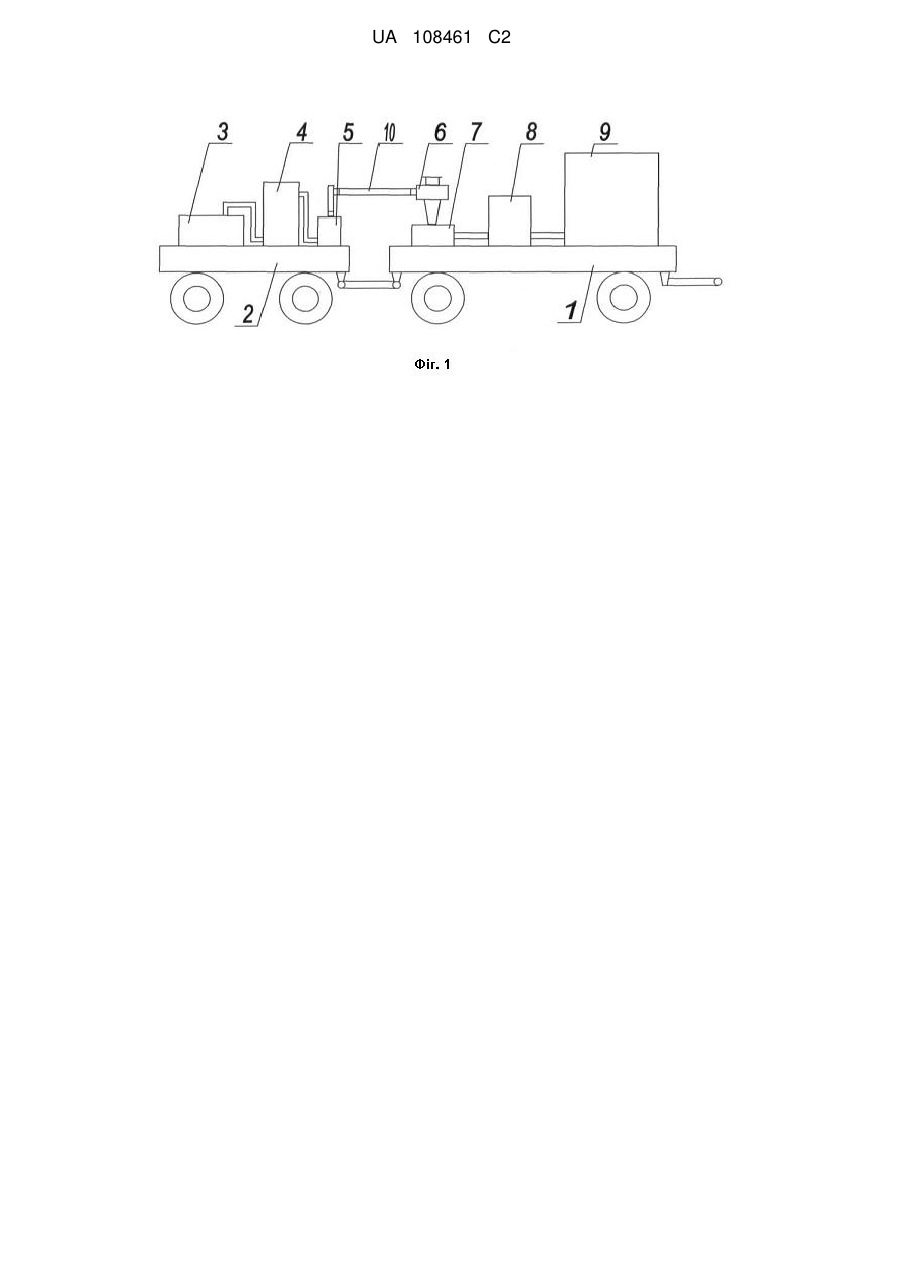

Реферат: Винахід належить до комунального машинобудування і використовується при розробці обладнання для виробництва біопалива у вигляді брикетів чи гранул із органічних відходів. Заявлено мобільний агрегат для приготування пресованого біопалива, який включає теплогенератор, дробильно-сушильний пристрій, вентилятор-димосос, осадовий циклон, молоткову дробарку, пресувальний пристрій і накопичувач-охолоджувач, причому агрегат змонтований на двох послідовно з'єднаних тракторних причепах з трактором-тягачем, при цьому на задньому причепі розміщені теплогенератор, дробильно-сушильний пристрій і вентилятор-димосос, а на передньому циклон, молоткова дробарка, пресувальний пристрій і накопичувач охолоджувач, причому вентилятор-димосос з'єднаний з циклоном гнучким димопроводом, а на тракторі-тягачі встановлений електрогенератор трифазного змінного струму стандартної напруги і частоти, котрий приводиться в дію від вала відбору потужності трактора. Технічний результат: зниження вартості і підвищення продуктивності агрегату та виключення трудозатрат на монтажно-демонтажні роботи при переїздах агрегату. UA 108461 C2 (12) UA 108461 C2 UA 108461 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до комунального машинобудування і може використовуватись при розробленні обладнання для виробництва пресованого біопалива у вигляді брикетів чи гранул із органічних відходів - гілля дерев, соломи, стебел кукурудзи і соняшнику, тирси, лушпиння і інших рослинних відходів для теплозабезпечення населення. Відоме обладнання для виробництва пресованого біопалива, яке містить пристрій для відбору неорганічних домішок, дробарку для грубого подрібнення сировини, бункер для подрібненої сировини, пресувальний пристрій, теплогенератор, сушильну установку, фасувальний пристрій готової продукції та транспортери (патент № 54540, Україна, МПК C10L5/40). При роботі цього обладнання із сировини, що подається в дробарку відділяються неорганічні домішки, після чого сировина, проходить грубе подрібнення, а потім подрібнена сировина надходить в пресувальну камеру, де пресується в брикети, котрі надходять на сушильну установку, з котрої подаються в фасувальну камеру, де розфасовуються в тару. Недоліком цього обладнання є те, що воно стаціонарне і тому його незручно використовувати при переробці відходів з малою питомою масою - соломи, гілля дерев і інших, котрі розміщені на великих територіях, оскільки мають місце великі обсяги навантажувальнорозвантажувальних і транспортних робіт. Відомий також мобільний агрегат для приготування пресованого біопалива, який містить теплогенератор, дробильно-сушильний пристрій, вентилятор-димосос, осадовий циклон, молоткову дробарку, пресувальний пристрій і накопичувач-охолоджувач, котрі змонтовані на двох автомобілях КрАЗ і причепі (патент № 64225, Україна, МПК C10L5/40). Встановлення цього обладнання на транспортних засобах дає можливість переміщувати його до місць накопичення органічних відходів - до полів де збирають сільськогосподарські культури, садів та лісосік. Однак і цей агрегат має недоліки. Так він змонтований на дорогих транспортних засобах (два автомобілі КрАЗ), а також він незручний у використанні, оскільки його обладнання розміщено нераціонально і тому при кожному його переїзді необхідно змінювати взаєморозміщення транспортних засобів і проводити монтажно-демонтажні роботи з пристроями, що взаємозв'язують між собою обладнання для виконання операцій технологічного процесу, яке розміщене на різних автомобілях та з'єднання електрокабелів. Крім того, при переїздах технологічний процес агрегату припиняється, що обумовлює зниження його продуктивності. Задачею винаходу є зниження вартості транспортних засобів, підвищення продуктивності агрегату та виключення трудозатрат на монтажно-демонтажні роботи при переїздах агрегату. Поставлена задача вирішується завдяки тому, що в мобільному агрегаті для приготування пресованого біопалива, який включає теплогенератор, дробильно-сушильний пристрій, вентилятор-димосос, осадовий циклон, молоткову дробарку, пресувальний пристрій і накопичувач-охолоджувач, відповідно до винаходу, агрегат змонтований на двох послідовно з'єднаних тракторних причепах з трактором-тягачем, причому на задньому причепі розміщені теплогенератор, дробильно-сушильний пристрій і вентилятор-димосос, а на передньому циклон, молоткова дробарка, пресувальний пристрій і накопичувач-охолоджувач, причому вентилятор-димосос з'єднаний з циклоном гнучким димопроводом, а на тракторі-тягачі встановлений генератор трифазного змінного струму стандартної напруги і частоти, котрий приводиться в дію від вала відбору потужності трактора. Завдяки такому виконанню мобільного агрегату для приготування пресованого біопалива знизиться вартість транспортних засобів за рахунок виключення із нього двох дорогих автомобілів КрАЗ, підвищиться продуктивність агрегату за рахунок раціонального розміщення технологічного обладнання та за рахунок гнучкого з'єднання вентилятора-димососа з циклоном, оскільки при переробці, наприклад, гілля дерев на лісосіках при переїзді агрегату від купи гілля з одного зрізаного дерева до другого дерева технологічний процес роботи обладнання не припиняється, а також виключаються трудозатрати на монтажно-демонтажні роботи обладнання, оскільки такі роботи не виконуються взагалі. Приклад реалізації винаходу пояснюється кресленнями, де: фіг. 1 - мобільний агрегат для приготування пресованого біопалива (вид збоку); фіг. 2 - трактор-тягач з електрогенератором мобільного агрегату для приготування пресованого біопалива (вид збоку). Мобільний агрегат для приготування пресованого біопалива включає два тракторних причепи - передній 1 і задній 2 (фіг. 1). На задньому причепі 2 розміщені теплогенератор 3, дробильно-сушильний пристрій 4 і вентилятор-димосос 5, а на передньому циклон 6, молоткова дробарка 7, пресувальний пристрій 8 для виготовлення брикетів чи гранул та накопичувач 1 UA 108461 C2 5 10 15 20 охолоджувач 9. При цьому вентилятор-димосос 5 з'єднаний з циклоном 7 гнучким димопроводом 10. Для переміщення цього агрегату використовується трактор-тягач 11, а для електроживлення обладнання використовується електрогенератор 12 трифазного змінного струму стандартної напруги і частоти, який встановлюється на тракторі-тягачі 11 і приводиться в рух від вала відбору потужності трактора-тягача 11 за допомогою клинопасової передачі 13. При роботі цього мобільного агрегату для приготування пресованого біопалива, наприклад, із гілля дерев на лісосіці, агрегат зупиняється біля купи гілля із зрізаного дерева, завантажується в його теплогенератор 3 необхідне паливо для розпалювання і запалюється. Після цього запускається двигун трактора-тягача і розпочинається робочий процес. При цьому за рахунок роботи вентилятора-димососа 7 підвищується інтенсивність горіння палива в теплогенераторі 3 і в дробильно-сушильний пристрій надходить гаряче повітря з димом. Одночасно з цим робітники в дробильно-сушильний пристрій завантажують гілки дерев, які подрібнюються на скіпи та висушуються і повітряним потоком подаються в циклон 7, де подрібнена маса відділяється від повітря і надходить в молоткову дробарку 7, де додатково подрібнюється і подається в пресувальну камеру 8, де з неї формуються гранули чи брикети, котрі подаються в накопичувач-охолоджувач 9 і заповнюють тару для відправлення пресованого палива споживачам. Після переробки гілля цієї купи, агрегат переїжджає до сусідньої купи. При цьому завдяки гнучкому димопроводу 10, робота агрегату не припиняється, що забезпечує підвищення його продуктивності. ФОРМУЛА ВИНАХОДУ 25 30 1. Мобільний агрегат для приготування пресованого біопалива, який включає теплогенератор, дробильно-сушильний пристрій, вентилятор-димосос, осадовий циклон, молоткову дробарку, пресувальний пристрій і накопичувач-охолоджувач, який відрізняється тим, що агрегат змонтований на двох послідовно з'єднаних тракторних причепах з трактором-тягачем, причому на задньому причепі розміщені теплогенератор, дробильно-сушильний пристрій і вентилятордимосос, а на передньому циклон, молоткова дробарка, пресувальний пристрій і накопичувачохолоджувач, причому вентилятор-димосос з'єднаний з циклоном гнучким димопроводом. 2. Мобільний агрегат за п. 1, який відрізняється тим, що на тракторі-тягачі встановлений електрогенератор трифазного змінного струму стандартної напруги і частоти, котрий приводиться в дію від вала відбору потужності трактора. 2 UA 108461 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
