Спосіб інтенсивного пластичного деформування заготівок

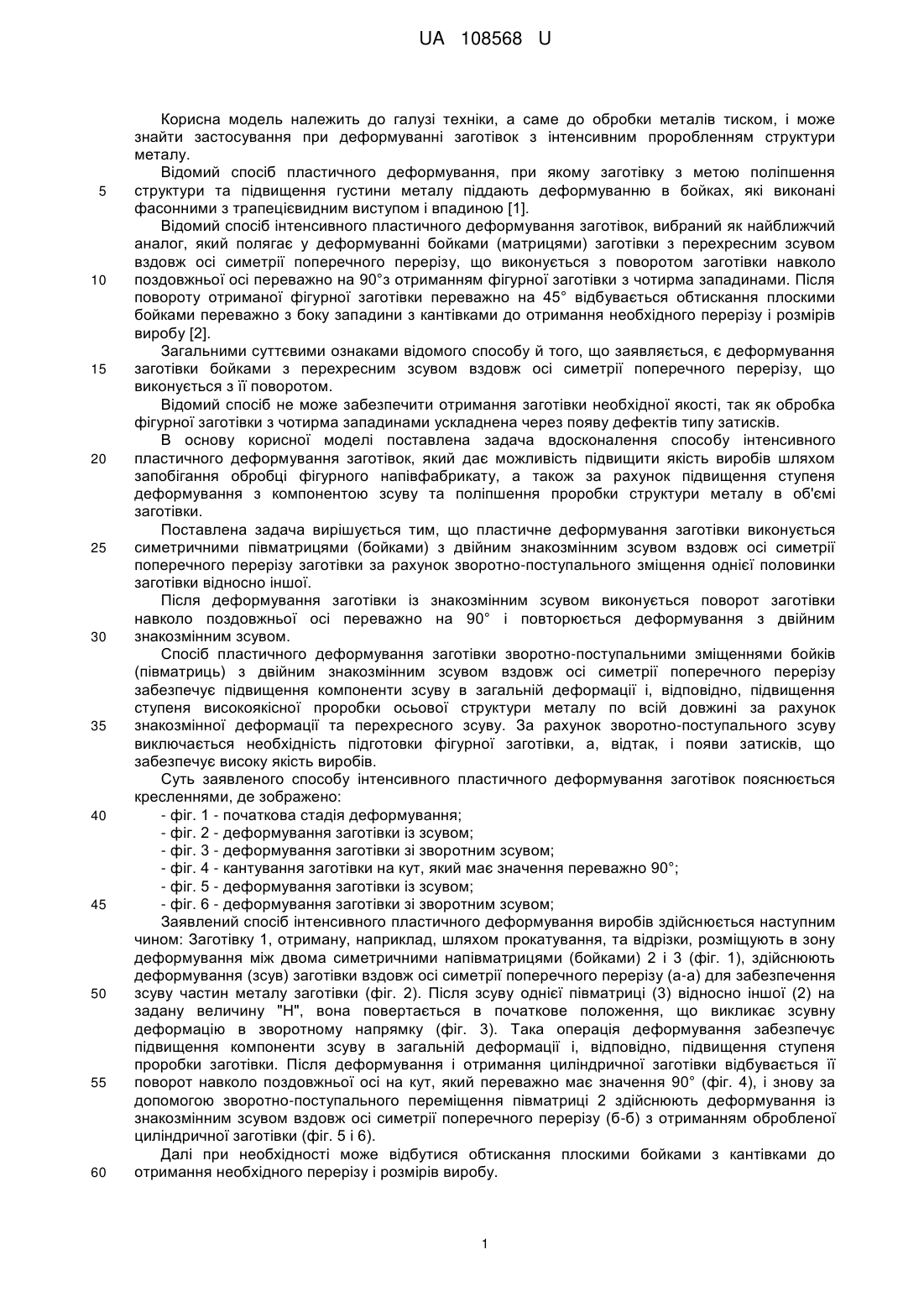

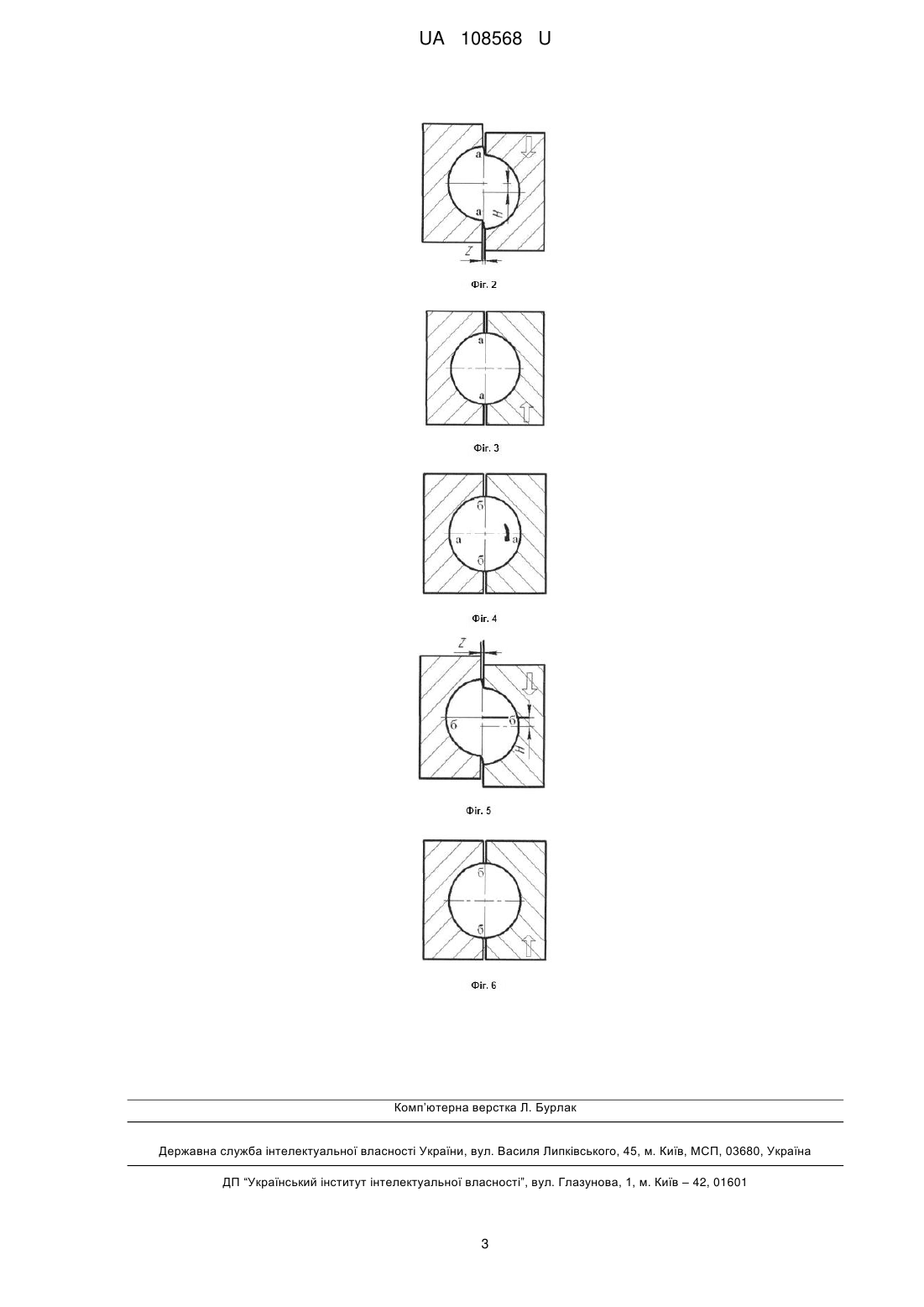

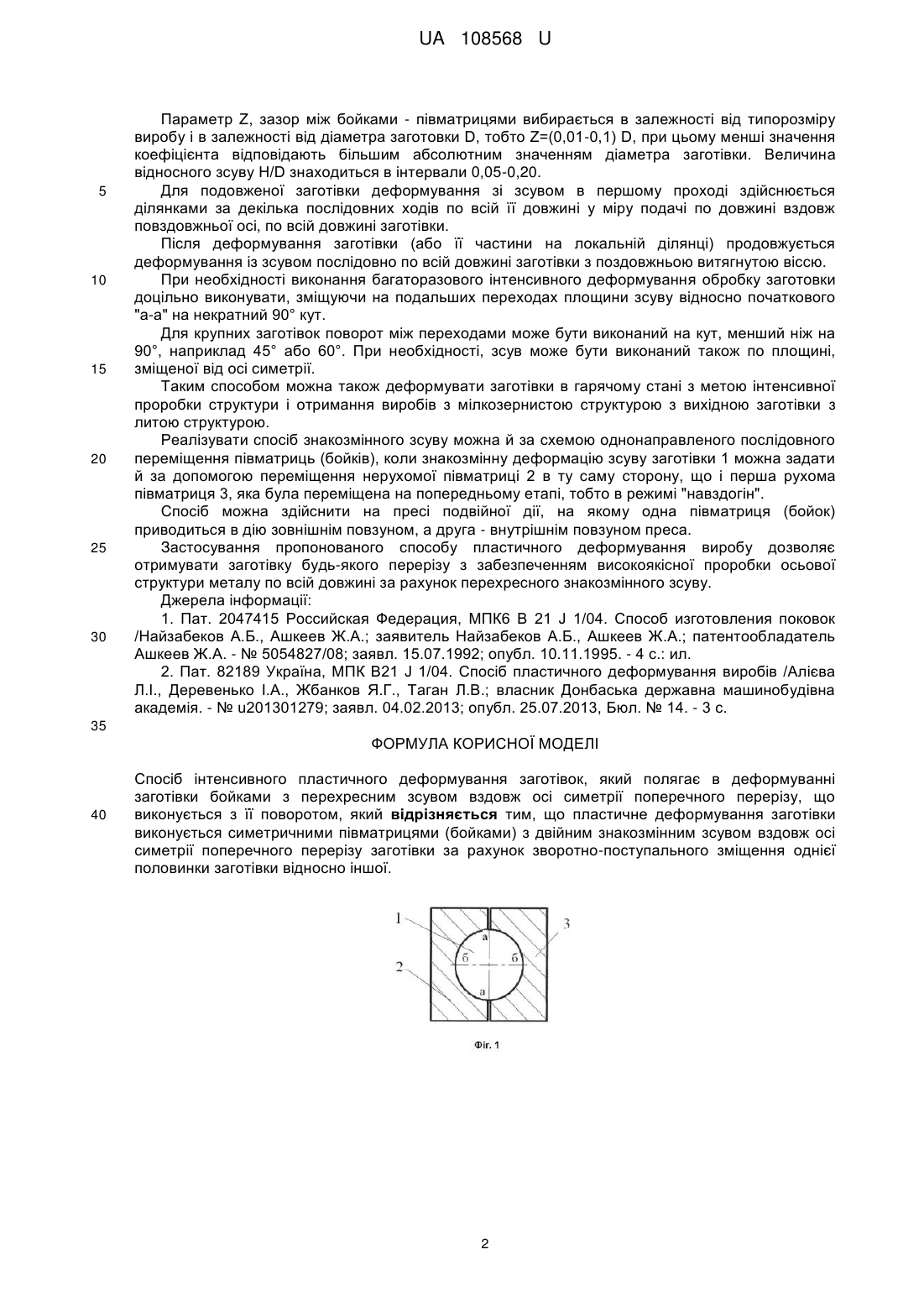

Реферат: UA 108568 U UA 108568 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, а саме до обробки металів тиском, і може знайти застосування при деформуванні заготівок з інтенсивним проробленням структури металу. Відомий спосіб пластичного деформування, при якому заготівку з метою поліпшення структури та підвищення густини металу піддають деформуванню в бойках, які виконані фасонними з трапецієвидним виступом і впадиною [1]. Відомий спосіб інтенсивного пластичного деформування заготівок, вибраний як найближчий аналог, який полягає у деформуванні бойками (матрицями) заготівки з перехресним зсувом вздовж осі симетрії поперечного перерізу, що виконується з поворотом заготівки навколо поздовжньої осі переважно на 90°з отриманням фігурної заготівки з чотирма западинами. Після повороту отриманої фігурної заготівки переважно на 45° відбувається обтискання плоскими бойками переважно з боку западини з кантівками до отримання необхідного перерізу і розмірів виробу [2]. Загальними суттєвими ознаками відомого способу й того, що заявляється, є деформування заготівки бойками з перехресним зсувом вздовж осі симетрії поперечного перерізу, що виконується з її поворотом. Відомий спосіб не може забезпечити отримання заготівки необхідної якості, так як обробка фігурної заготівки з чотирма западинами ускладнена через появу дефектів типу затисків. В основу корисної моделі поставлена задача вдосконалення способу інтенсивного пластичного деформування заготівок, який дає можливість підвищити якість виробів шляхом запобігання обробці фігурного напівфабрикату, а також за рахунок підвищення ступеня деформування з компонентою зсуву та поліпшення проробки структури металу в об'ємі заготівки. Поставлена задача вирішується тим, що пластичне деформування заготівки виконується симетричними півматрицями (бойками) з двійним знакозмінним зсувом вздовж осі симетрії поперечного перерізу заготівки за рахунок зворотно-поступального зміщення однієї половинки заготівки відносно іншої. Після деформування заготівки із знакозмінним зсувом виконується поворот заготівки навколо поздовжньої осі переважно на 90° і повторюється деформування з двійним знакозмінним зсувом. Спосіб пластичного деформування заготівки зворотно-поступальними зміщеннями бойків (півматриць) з двійним знакозмінним зсувом вздовж осі симетрії поперечного перерізу забезпечує підвищення компоненти зсуву в загальній деформації і, відповідно, підвищення ступеня високоякісної проробки осьової структури металу по всій довжині за рахунок знакозмінної деформації та перехресного зсуву. За рахунок зворотно-поступального зсуву виключається необхідність підготовки фігурної заготівки, а, відтак, і появи затисків, що забезпечує високу якість виробів. Суть заявленого способу інтенсивного пластичного деформування заготівок пояснюється кресленнями, де зображено: - фіг. 1 - початкова стадія деформування; - фіг. 2 - деформування заготівки із зсувом; - фіг. 3 - деформування заготівки зі зворотним зсувом; - фіг. 4 - кантування заготівки на кут, який має значення переважно 90°; - фіг. 5 - деформування заготівки із зсувом; - фіг. 6 - деформування заготівки зі зворотним зсувом; Заявлений спосіб інтенсивного пластичного деформування виробів здійснюється наступним чином: Заготівку 1, отриману, наприклад, шляхом прокатування, та відрізки, розміщують в зону деформування між двома симетричними напівматрицями (бойками) 2 і 3 (фіг. 1), здійснюють деформування (зсув) заготівки вздовж осі симетрії поперечного перерізу (а-а) для забезпечення зсуву частин металу заготівки (фіг. 2). Після зсуву однієї півматриці (3) відносно іншої (2) на задану величину "Н", вона повертається в початкове положення, що викликає зсувну деформацію в зворотному напрямку (фіг. 3). Така операція деформування забезпечує підвищення компоненти зсуву в загальній деформації і, відповідно, підвищення ступеня проробки заготівки. Після деформування і отримання циліндричної заготівки відбувається її поворот навколо поздовжньої осі на кут, який переважно має значення 90° (фіг. 4), і знову за допомогою зворотно-поступального переміщення півматриці 2 здійснюють деформування із знакозмінним зсувом вздовж осі симетрії поперечного перерізу (б-б) з отриманням обробленої циліндричної заготівки (фіг. 5 і 6). Далі при необхідності може відбутися обтискання плоскими бойками з кантівками до отримання необхідного перерізу і розмірів виробу. 1 UA 108568 U 5 10 15 20 25 30 Параметр Z, зазор між бойками - півматрицями вибирається в залежності від типорозміру виробу і в залежності від діаметра заготовки D, тобто Ζ=(0,01-0,1) D, при цьому менші значення коефіцієнта відповідають більшим абсолютним значенням діаметра заготівки. Величина відносного зсуву H/D знаходиться в інтервали 0,05-0,20. Для подовженої заготівки деформування зі зсувом в першому проході здійснюється ділянками за декілька послідовних ходів по всій її довжині у міру подачі по довжині вздовж повздовжньої осі, по всій довжині заготівки. Після деформування заготівки (або її частини на локальній ділянці) продовжується деформування із зсувом послідовно по всій довжині заготівки з поздовжньою витягнутою віссю. При необхідності виконання багаторазового інтенсивного деформування обробку заготовки доцільно виконувати, зміщуючи на подальших переходах площини зсуву відносно початкового "а-а" на некратний 90° кут. Для крупних заготівок поворот між переходами може бути виконаний на кут, менший ніж на 90°, наприклад 45° або 60°. При необхідності, зсув може бути виконаний також по площині, зміщеної від осі симетрії. Таким способом можна також деформувати заготівки в гарячому стані з метою інтенсивної проробки структури і отримання виробів з мілкозернистою структурою з вихідною заготівки з литою структурою. Реалізувати спосіб знакозмінного зсуву можна й за схемою однонаправленого послідовного переміщення півматриць (бойків), коли знакозмінну деформацію зсуву заготівки 1 можна задати й за допомогою переміщення нерухомої півматриці 2 в ту саму сторону, що і перша рухома півматриця 3, яка була переміщена на попередньому етапі, тобто в режимі "навздогін". Спосіб можна здійснити на пресі подвійної дії, на якому одна півматриця (бойок) приводиться в дію зовнішнім повзуном, а друга - внутрішнім повзуном преса. Застосування пропонованого способу пластичного деформування виробу дозволяє отримувати заготівку будь-якого перерізу з забезпеченням високоякісної проробки осьової структури металу по всій довжині за рахунок перехресного знакозмінного зсуву. Джерела інформації: 1. Пат. 2047415 Российская Федерация, МПК6 В 21 J 1/04. Способ изготовления поковок /Найзабеков А.Б., Ашкеев Ж.А.; заявитель Найзабеков А.Б., Ашкеев Ж.А.; патентообладатель Ашкеев Ж.А. - № 5054827/08; заявл. 15.07.1992; опубл. 10.11.1995. - 4 с.: ил. 2. Пат. 82189 Україна, МПК В21 J 1/04. Спосіб пластичного деформування виробів /Алієва Л.І., Деревенько І.Α., Жбанков Я.Г., Таган Л.В.; власник Донбаська державна машинобудівна академія. - № u201301279; заявл. 04.02.2013; опубл. 25.07.2013, Бюл. № 14. - 3 с. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб інтенсивного пластичного деформування заготівок, який полягає в деформуванні заготівки бойками з перехресним зсувом вздовж осі симетрії поперечного перерізу, що виконується з її поворотом, який відрізняється тим, що пластичне деформування заготівки виконується симетричними півматрицями (бойками) з двійним знакозмінним зсувом вздовж осі симетрії поперечного перерізу заготівки за рахунок зворотно-поступального зміщення однієї половинки заготівки відносно іншої. 2 UA 108568 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
