Спосіб проектування робочого контейнера промислового газостату підвищеної міцності

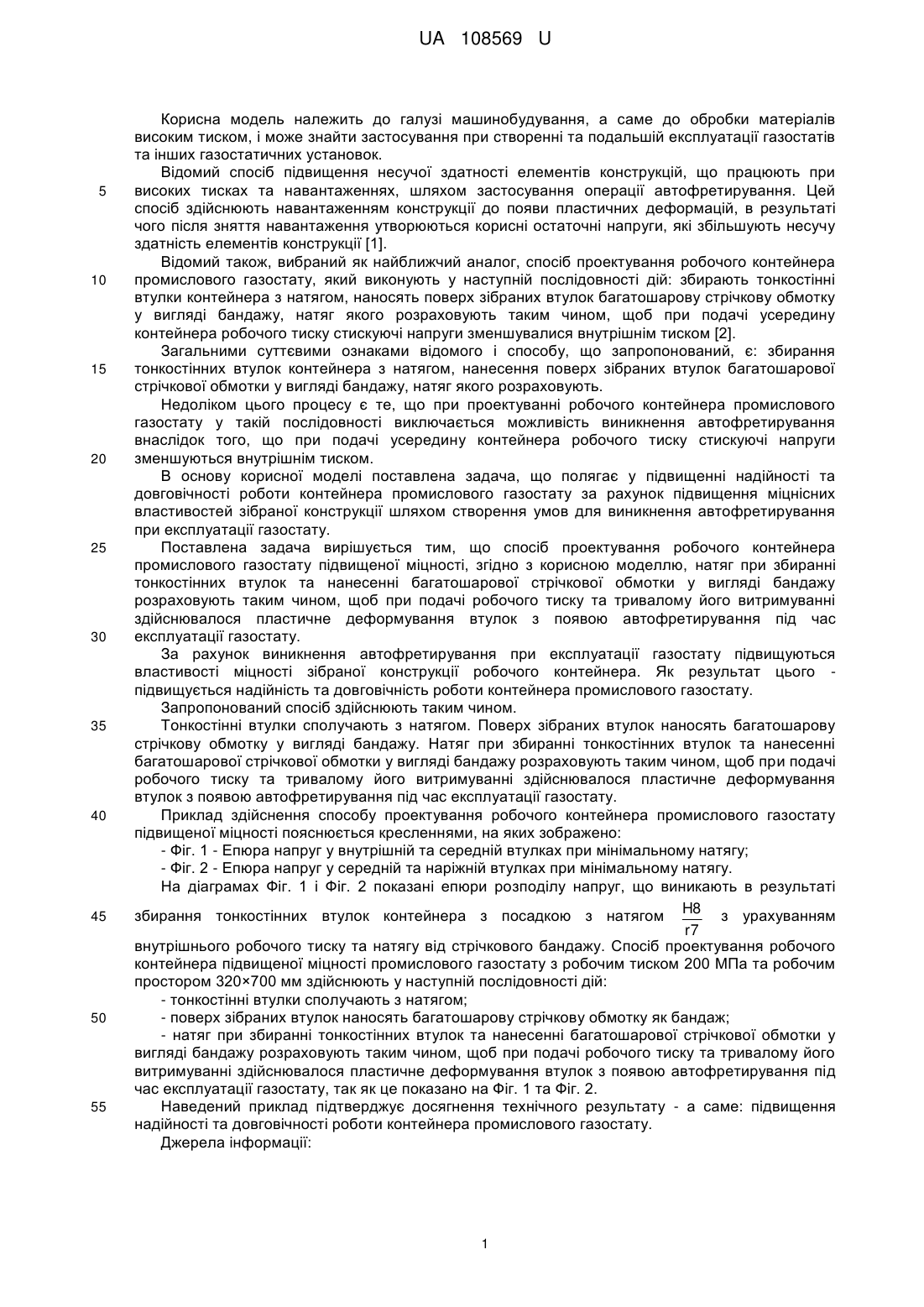

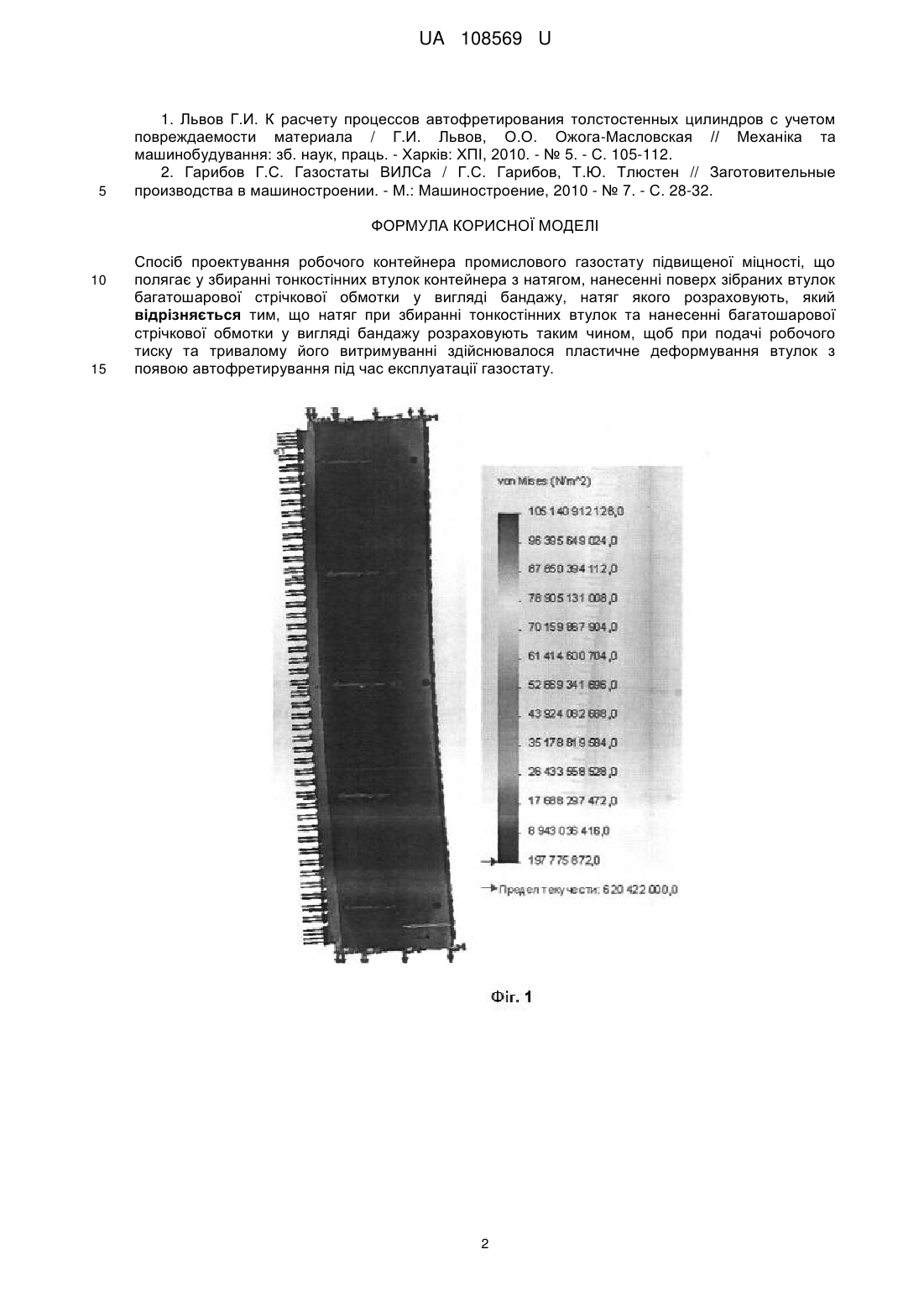

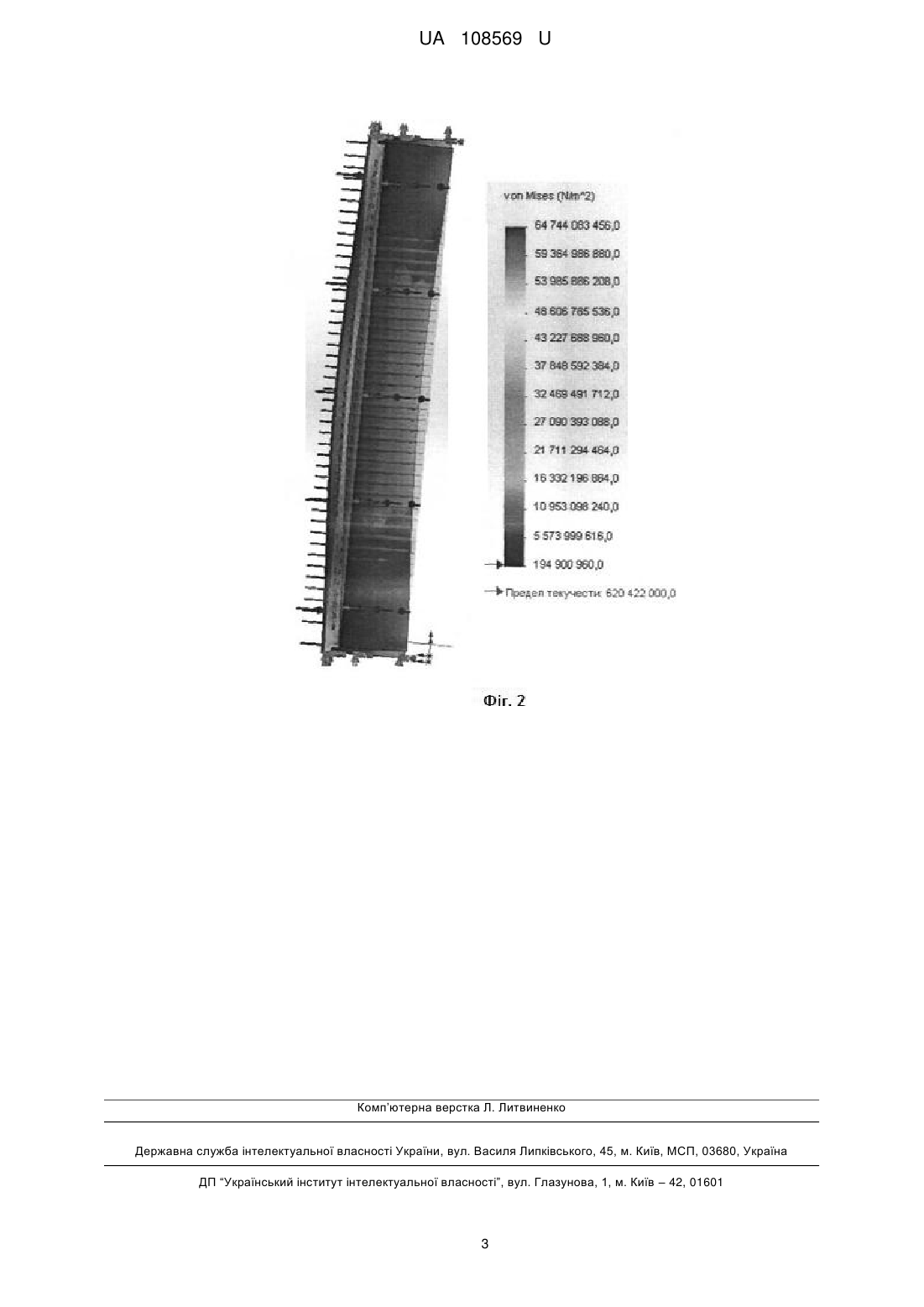

Реферат: Спосіб проектування робочого контейнера промислового газостату підвищеної міцності полягає у збиранні тонкостінних втулок контейнера з натягом, нанесенні поверх зібраних втулок багатошарової стрічкової обмотки у вигляді бандажу, натяг якого розраховують. Натяг при збиранні тонкостінних втулок та нанесенні багатошарової стрічкової обмотки у вигляді бандажу розраховують таким чином, щоб при подачі робочого тиску та тривалому його витримуванні здійснювалося пластичне деформування втулок з появою автофретирування під час експлуатації газостату. UA 108569 U (54) СПОСІБ ПРОЕКТУВАННЯ РОБОЧОГО КОНТЕЙНЕРА ПРОМИСЛОВОГО ГАЗОСТАТУ ПІДВИЩЕНОЇ МІЦНОСТІ UA 108569 U UA 108569 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до обробки матеріалів високим тиском, і може знайти застосування при створенні та подальшій експлуатації газостатів та інших газостатичних установок. Відомий спосіб підвищення несучої здатності елементів конструкцій, що працюють при високих тисках та навантаженнях, шляхом застосування операції автофретирування. Цей спосіб здійснюють навантаженням конструкції до появи пластичних деформацій, в результаті чого після зняття навантаження утворюються корисні остаточні напруги, які збільшують несучу здатність елементів конструкції [1]. Відомий також, вибраний як найближчий аналог, спосіб проектування робочого контейнера промислового газостату, який виконують у наступній послідовності дій: збирають тонкостінні втулки контейнера з натягом, наносять поверх зібраних втулок багатошарову стрічкову обмотку у вигляді бандажу, натяг якого розраховують таким чином, щоб при подачі усередину контейнера робочого тиску стискуючі напруги зменшувалися внутрішнім тиском [2]. Загальними суттєвими ознаками відомого і способу, що запропонований, є: збирання тонкостінних втулок контейнера з натягом, нанесення поверх зібраних втулок багатошарової стрічкової обмотки у вигляді бандажу, натяг якого розраховують. Недоліком цього процесу є те, що при проектуванні робочого контейнера промислового газостату у такій послідовності виключається можливість виникнення автофретирування внаслідок того, що при подачі усередину контейнера робочого тиску стискуючі напруги зменшуються внутрішнім тиском. В основу корисної моделі поставлена задача, що полягає у підвищенні надійності та довговічності роботи контейнера промислового газостату за рахунок підвищення міцнісних властивостей зібраної конструкції шляхом створення умов для виникнення автофретирування при експлуатації газостату. Поставлена задача вирішується тим, що спосіб проектування робочого контейнера промислового газостату підвищеної міцності, згідно з корисною моделлю, натяг при збиранні тонкостінних втулок та нанесенні багатошарової стрічкової обмотки у вигляді бандажу розраховують таким чином, щоб при подачі робочого тиску та тривалому його витримуванні здійснювалося пластичне деформування втулок з появою автофретирування під час експлуатації газостату. За рахунок виникнення автофретирування при експлуатації газостату підвищуються властивості міцності зібраної конструкції робочого контейнера. Як результат цього підвищується надійність та довговічність роботи контейнера промислового газостату. Запропонований спосіб здійснюють таким чином. Тонкостінні втулки сполучають з натягом. Поверх зібраних втулок наносять багатошарову стрічкову обмотку у вигляді бандажу. Натяг при збиранні тонкостінних втулок та нанесенні багатошарової стрічкової обмотки у вигляді бандажу розраховують таким чином, щоб при подачі робочого тиску та тривалому його витримуванні здійснювалося пластичне деформування втулок з появою автофретирування під час експлуатації газостату. Приклад здійснення способу проектування робочого контейнера промислового газостату підвищеної міцності пояснюється кресленнями, на яких зображено: - Фіг. 1 - Епюра напруг у внутрішній та середній втулках при мінімальному натягу; - Фіг. 2 - Епюра напруг у середній та наріжній втулках при мінімальному натягу. На діаграмах Фіг. 1 і Фіг. 2 показані епюри розподілу напруг, що виникають в результаті H8 збирання тонкостінних втулок контейнера з посадкою з натягом з урахуванням r7 внутрішнього робочого тиску та натягу від стрічкового бандажу. Спосіб проектування робочого контейнера підвищеної міцності промислового газостату з робочим тиском 200 МПа та робочим простором 320×700 мм здійснюють у наступній послідовності дій: - тонкостінні втулки сполучають з натягом; - поверх зібраних втулок наносять багатошарову стрічкову обмотку як бандаж; - натяг при збиранні тонкостінних втулок та нанесенні багатошарової стрічкової обмотки у вигляді бандажу розраховують таким чином, щоб при подачі робочого тиску та тривалому його витримуванні здійснювалося пластичне деформування втулок з появою автофретирування під час експлуатації газостату, так як це показано на Фіг. 1 та Фіг. 2. Наведений приклад підтверджує досягнення технічного результату - а саме: підвищення надійності та довговічності роботи контейнера промислового газостату. Джерела інформації: 1 UA 108569 U 5 1. Львов Г.И. К расчету процессов автофретирования толстостенных цилиндров с учетом повреждаемости материала / Г.И. Львов, О.О. Ожога-Масловская // Механіка та машинобудування: зб. наук, праць. - Харків: ХПІ, 2010. - № 5. - С. 105-112. 2. Гарибов Г.С. Газостаты ВИЛСа / Г.С. Гарибов, Т.Ю. Тлюстен // Заготовительные производства в машиностроении. - М.: Машиностроение, 2010 - № 7. - С. 28-32. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб проектування робочого контейнера промислового газостату підвищеної міцності, що полягає у збиранні тонкостінних втулок контейнера з натягом, нанесенні поверх зібраних втулок багатошарової стрічкової обмотки у вигляді бандажу, натяг якого розраховують, який відрізняється тим, що натяг при збиранні тонкостінних втулок та нанесенні багатошарової стрічкової обмотки у вигляді бандажу розраховують таким чином, щоб при подачі робочого тиску та тривалому його витримуванні здійснювалося пластичне деформування втулок з появою автофретирування під час експлуатації газостату. 2 UA 108569 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
