Масажний пристрій

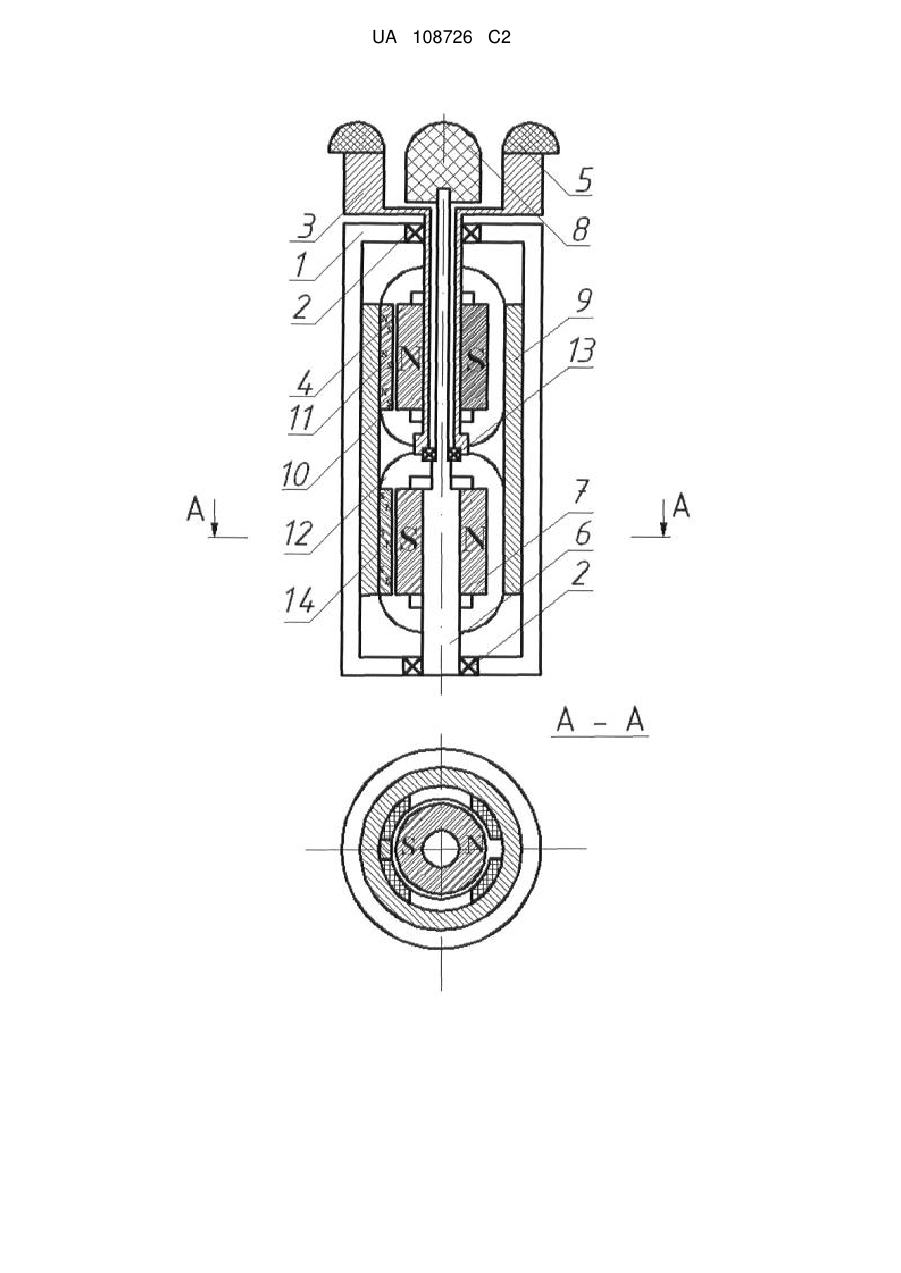

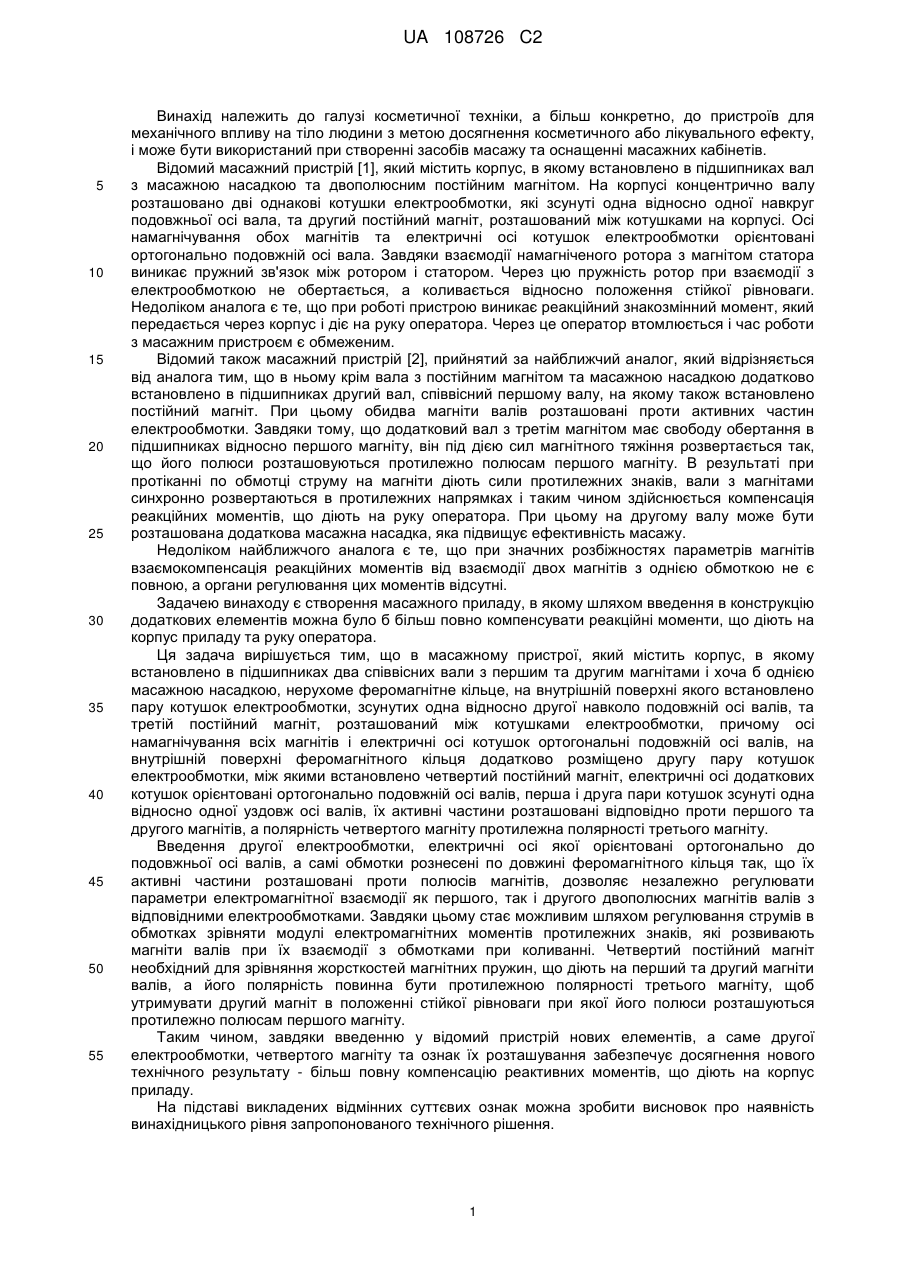

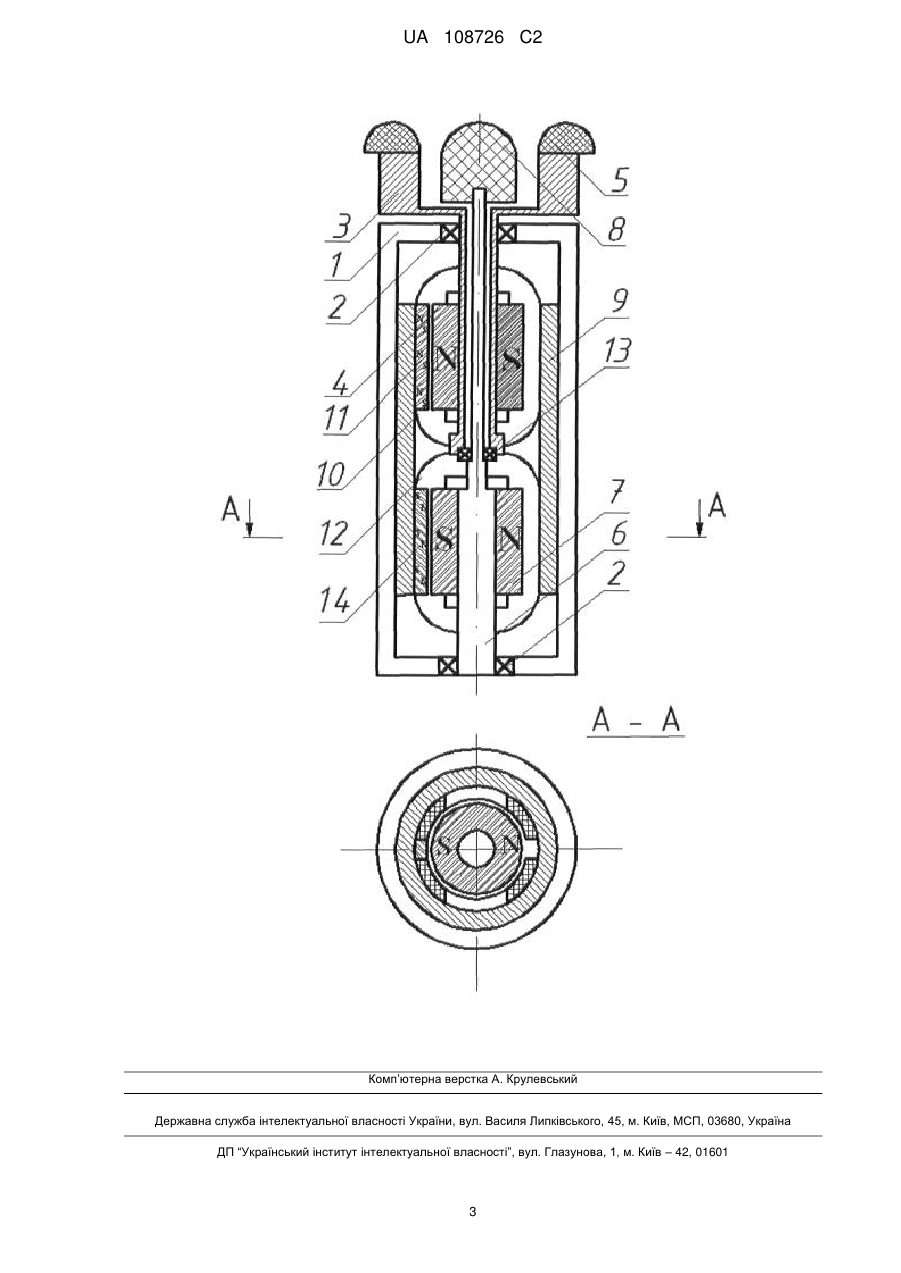

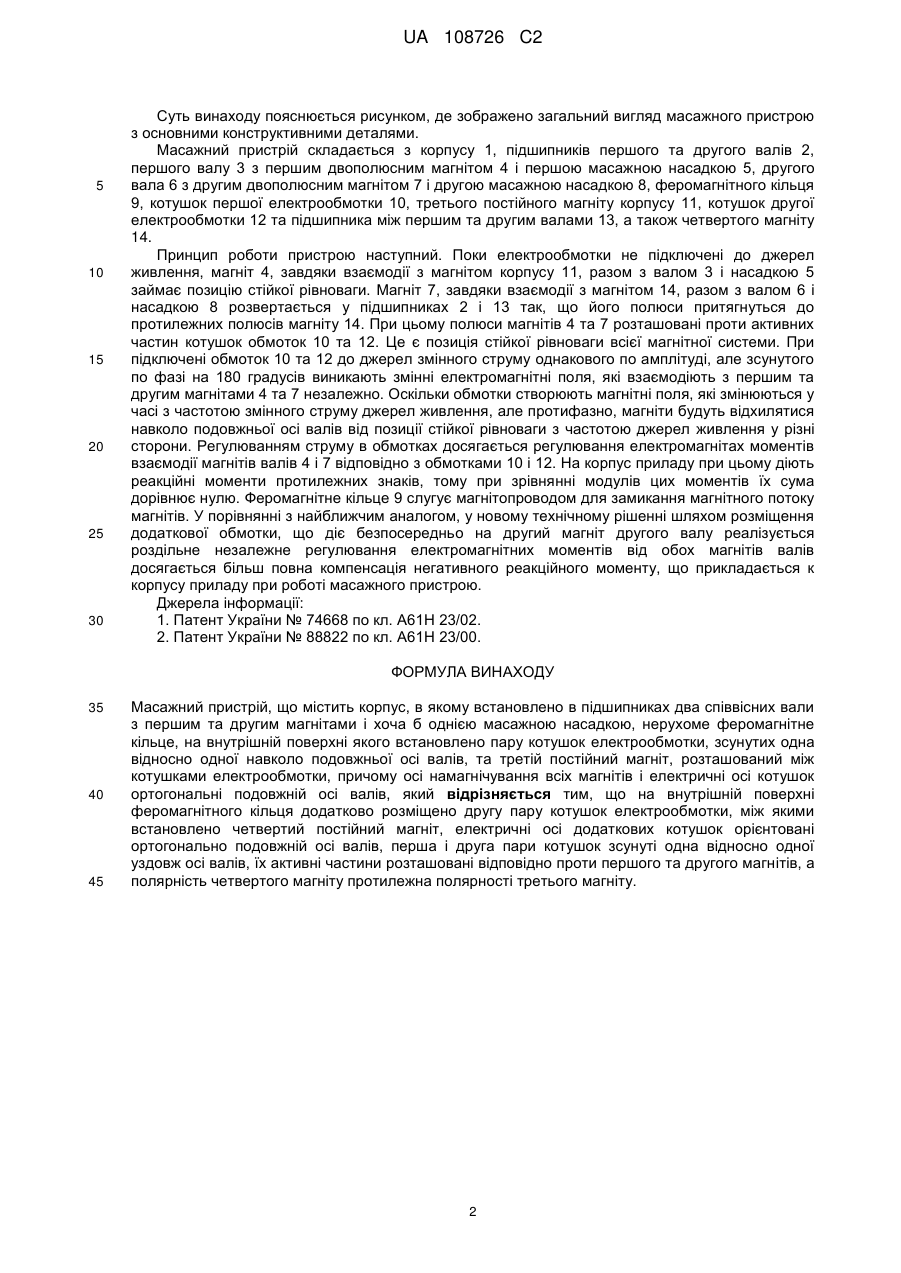

Реферат: Винахід належить до косметичної галузі, а більш конкретно, до пристроїв для механічного впливу на тіло людини з метою досягнення косметичного або лікувального ефекту, і може бути використаний при створенні засобів масажу. Масажний пристрій містить корпус, в якому в підшипниках встановлено два співвісних вали. На кожному валу розташовано двополюсні постійні магніти, а в корпусі концентрично валу знаходиться нерухоме феромагнітне кільце, на внутрішній поверхні якого встановлено через ізоляційну прокладку дві однакові електрообмотки, розміщені симетрично відносно середини феромагнітного кільця. Кожна з обмоток складається з двох однакових котушок та знаходиться навпроти постійних магнітів валів своїми активними витками. Між котушками першої та другої електрообмоток, на внутрішній поверхні феромагнітного кільця, розташовані постійні магніти для створення пружного зв'язку магнітів валів з корпусом приладу. Технічний результат полягає в досягненні більш повної компенсації реактивного моменту, що діє на корпус приладу, за рахунок досягнення незалежного керування електромагнітними моментами, які відхиляють магніти валів в протилежних напрямках, шляхом введення додаткової електрообмотки на феромагнітному кільці. UA 108726 C2 (12) UA 108726 C2 UA 108726 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі косметичної техніки, а більш конкретно, до пристроїв для механічного впливу на тіло людини з метою досягнення косметичного або лікувального ефекту, і може бути використаний при створенні засобів масажу та оснащенні масажних кабінетів. Відомий масажний пристрій [1], який містить корпус, в якому встановлено в підшипниках вал з масажною насадкою та двополюсним постійним магнітом. На корпусі концентрично валу розташовано дві однакові котушки електрообмотки, які зсунуті одна відносно одної навкруг подовжньої осі вала, та другий постійний магніт, розташований між котушками на корпусі. Осі намагнічування обох магнітів та електричні осі котушок електрообмотки орієнтовані ортогонально подовжній осі вала. Завдяки взаємодії намагніченого ротора з магнітом статора виникає пружний зв'язок між ротором і статором. Через цю пружність ротор при взаємодії з електрообмоткою не обертається, а коливається відносно положення стійкої рівноваги. Недоліком аналога є те, що при роботі пристрою виникає реакційний знакозмінний момент, який передається через корпус і діє на руку оператора. Через це оператор втомлюється і час роботи з масажним пристроєм є обмеженим. Відомий також масажний пристрій [2], прийнятий за найближчий аналог, який відрізняється від аналога тим, що в ньому крім вала з постійним магнітом та масажною насадкою додатково встановлено в підшипниках другий вал, співвісний першому валу, на якому також встановлено постійний магніт. При цьому обидва магніти валів розташовані проти активних частин електрообмотки. Завдяки тому, що додатковий вал з третім магнітом має свободу обертання в підшипниках відносно першого магніту, він під дією сил магнітного тяжіння розвертається так, що його полюси розташовуються протилежно полюсам першого магніту. В результаті при протіканні по обмотці струму на магніти діють сили протилежних знаків, вали з магнітами синхронно розвертаються в протилежних напрямках і таким чином здійснюється компенсація реакційних моментів, що діють на руку оператора. При цьому на другому валу може бути розташована додаткова масажна насадка, яка підвищує ефективність масажу. Недоліком найближчого аналога є те, що при значних розбіжностях параметрів магнітів взаємокомпенсація реакційних моментів від взаємодії двох магнітів з однією обмоткою не є повною, а органи регулювання цих моментів відсутні. Задачею винаходу є створення масажного приладу, в якому шляхом введення в конструкцію додаткових елементів можна було б більш повно компенсувати реакційні моменти, що діють на корпус приладу та руку оператора. Ця задача вирішується тим, що в масажному пристрої, який містить корпус, в якому встановлено в підшипниках два співвісних вали з першим та другим магнітами і хоча б однією масажною насадкою, нерухоме феромагнітне кільце, на внутрішній поверхні якого встановлено пару котушок електрообмотки, зсунутих одна відносно другої навколо подовжній осі валів, та третій постійний магніт, розташований між котушками електрообмотки, причому осі намагнічування всіх магнітів і електричні осі котушок ортогональні подовжній осі валів, на внутрішній поверхні феромагнітного кільця додатково розміщено другу пару котушок електрообмотки, між якими встановлено четвертий постійний магніт, електричні осі додаткових котушок орієнтовані ортогонально подовжній осі валів, перша і друга пари котушок зсунуті одна відносно одної уздовж осі валів, їх активні частини розташовані відповідно проти першого та другого магнітів, а полярність четвертого магніту протилежна полярності третього магніту. Введення другої електрообмотки, електричні осі якої орієнтовані ортогонально до подовжньої осі валів, а самі обмотки рознесені по довжині феромагнітного кільця так, що їх активні частини розташовані проти полюсів магнітів, дозволяє незалежно регулювати параметри електромагнітної взаємодії як першого, так і другого двополюсних магнітів валів з відповідними електрообмотками. Завдяки цьому стає можливим шляхом регулювання струмів в обмотках зрівняти модулі електромагнітних моментів протилежних знаків, які розвивають магніти валів при їх взаємодії з обмотками при коливанні. Четвертий постійний магніт необхідний для зрівняння жорсткостей магнітних пружин, що діють на перший та другий магніти валів, а його полярність повинна бути протилежною полярності третього магніту, щоб утримувати другий магніт в положенні стійкої рівноваги при якої його полюси розташуються протилежно полюсам першого магніту. Таким чином, завдяки введенню у відомий пристрій нових елементів, а саме другої електрообмотки, четвертого магніту та ознак їх розташування забезпечує досягнення нового технічного результату - більш повну компенсацію реактивних моментів, що діють на корпус приладу. На підставі викладених відмінних суттєвих ознак можна зробити висновок про наявність винахідницького рівня запропонованого технічного рішення. 1 UA 108726 C2 5 10 15 20 25 30 Суть винаходу пояснюється рисунком, де зображено загальний вигляд масажного пристрою з основними конструктивними деталями. Масажний пристрій складається з корпусу 1, підшипників першого та другого валів 2, першого валу 3 з першим двополюсним магнітом 4 і першою масажною насадкою 5, другого вала 6 з другим двополюсним магнітом 7 і другою масажною насадкою 8, феромагнітного кільця 9, котушок першої електрообмотки 10, третього постійного магніту корпусу 11, котушок другої електрообмотки 12 та підшипника між першим та другим валами 13, а також четвертого магніту 14. Принцип роботи пристрою наступний. Поки електрообмотки не підключені до джерел живлення, магніт 4, завдяки взаємодії з магнітом корпусу 11, разом з валом 3 і насадкою 5 займає позицію стійкої рівноваги. Магніт 7, завдяки взаємодії з магнітом 14, разом з валом 6 і насадкою 8 розвертається у підшипниках 2 і 13 так, що його полюси притягнуться до протилежних полюсів магніту 14. При цьому полюси магнітів 4 та 7 розташовані проти активних частин котушок обмоток 10 та 12. Це є позиція стійкої рівноваги всієї магнітної системи. При підключені обмоток 10 та 12 до джерел змінного струму однакового по амплітуді, але зсунутого по фазі на 180 градусів виникають змінні електромагнітні поля, які взаємодіють з першим та другим магнітами 4 та 7 незалежно. Оскільки обмотки створюють магнітні поля, які змінюються у часі з частотою змінного струму джерел живлення, але протифазно, магніти будуть відхилятися навколо подовжньої осі валів від позиції стійкої рівноваги з частотою джерел живлення у різні сторони. Регулюванням струму в обмотках досягається регулювання електромагнітах моментів взаємодії магнітів валів 4 і 7 відповідно з обмотками 10 і 12. На корпус приладу при цьому діють реакційні моменти протилежних знаків, тому при зрівнянні модулів цих моментів їх сума дорівнює нулю. Феромагнітне кільце 9 слугує магнітопроводом для замикання магнітного потоку магнітів. У порівнянні з найближчим аналогом, у новому технічному рішенні шляхом розміщення додаткової обмотки, що діє безпосередньо на другий магніт другого валу реалізується роздільне незалежне регулювання електромагнітних моментів від обох магнітів валів досягається більш повна компенсація негативного реакційного моменту, що прикладається к корпусу приладу при роботі масажного пристрою. Джерела інформації: 1. Патент України № 74668 по кл. А61Н 23/02. 2. Патент України № 88822 по кл. А61Н 23/00. ФОРМУЛА ВИНАХОДУ 35 40 45 Масажний пристрій, що містить корпус, в якому встановлено в підшипниках два співвісних вали з першим та другим магнітами і хоча б однією масажною насадкою, нерухоме феромагнітне кільце, на внутрішній поверхні якого встановлено пару котушок електрообмотки, зсунутих одна відносно одної навколо подовжньої осі валів, та третій постійний магніт, розташований між котушками електрообмотки, причому осі намагнічування всіх магнітів і електричні осі котушок ортогональні подовжній осі валів, який відрізняється тим, що на внутрішній поверхні феромагнітного кільця додатково розміщено другу пару котушок електрообмотки, між якими встановлено четвертий постійний магніт, електричні осі додаткових котушок орієнтовані ортогонально подовжній осі валів, перша і друга пари котушок зсунуті одна відносно одної уздовж осі валів, їх активні частини розташовані відповідно проти першого та другого магнітів, а полярність четвертого магніту протилежна полярності третього магніту. 2 UA 108726 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
