Пристрій поступально-реверсивного переміщення вихідної ланки

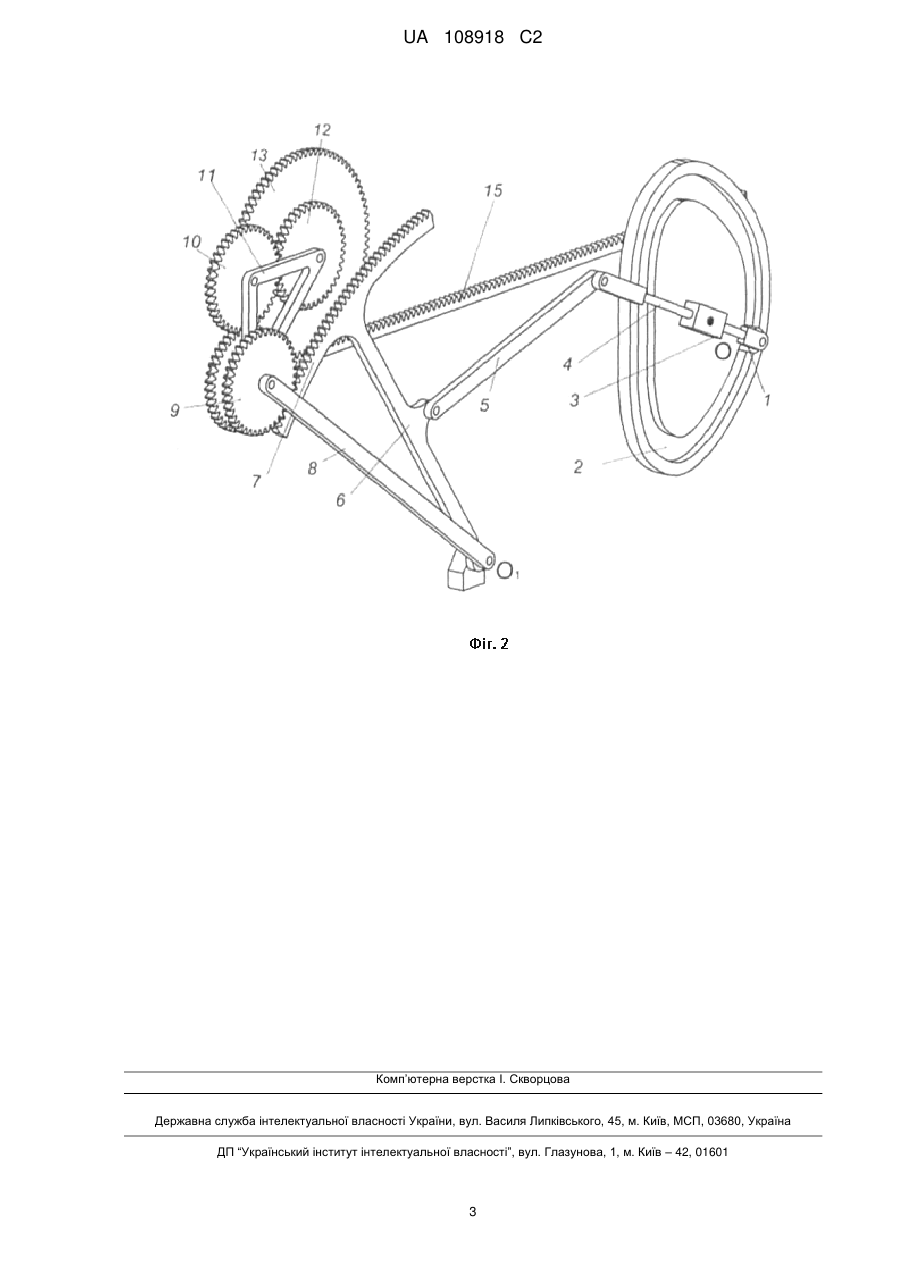

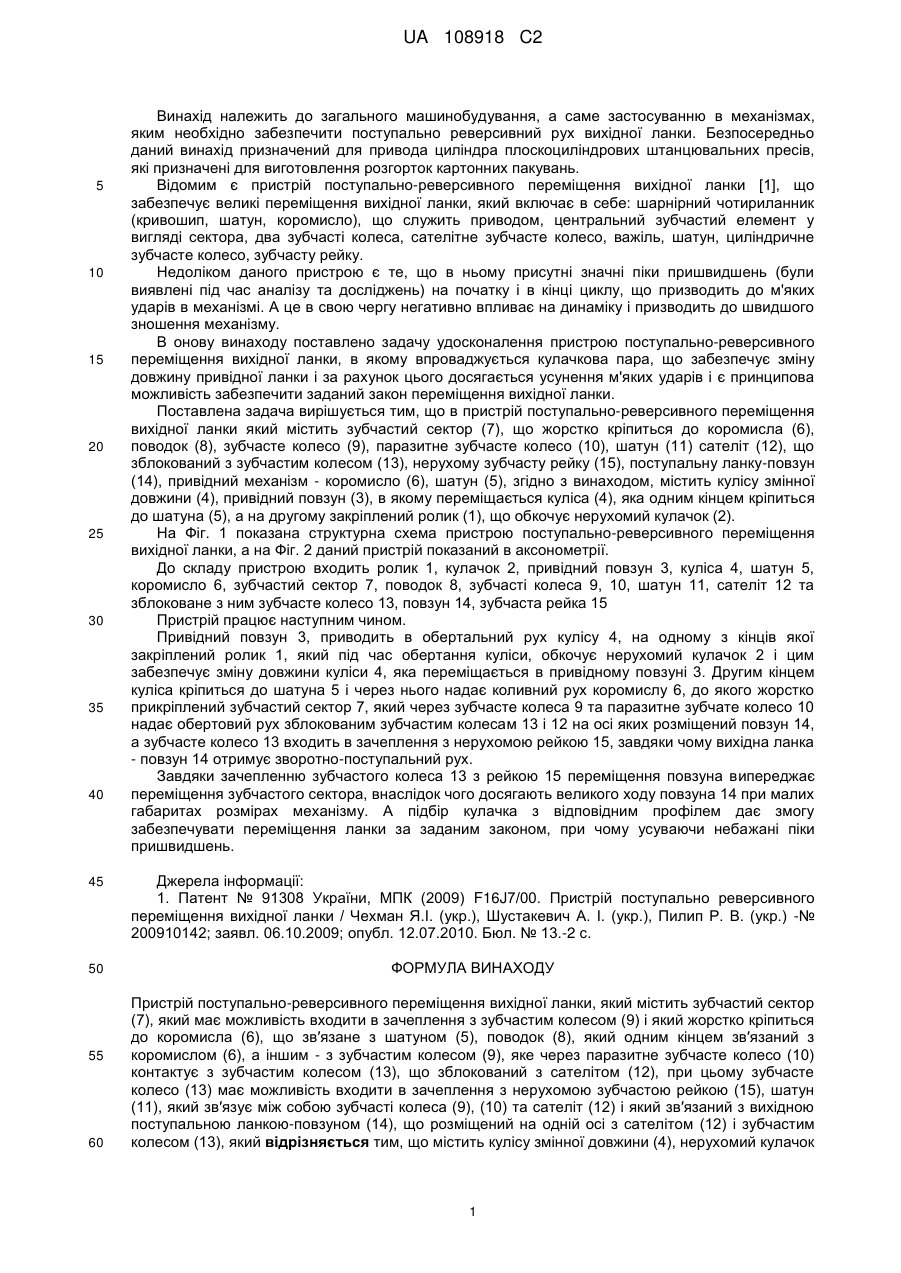

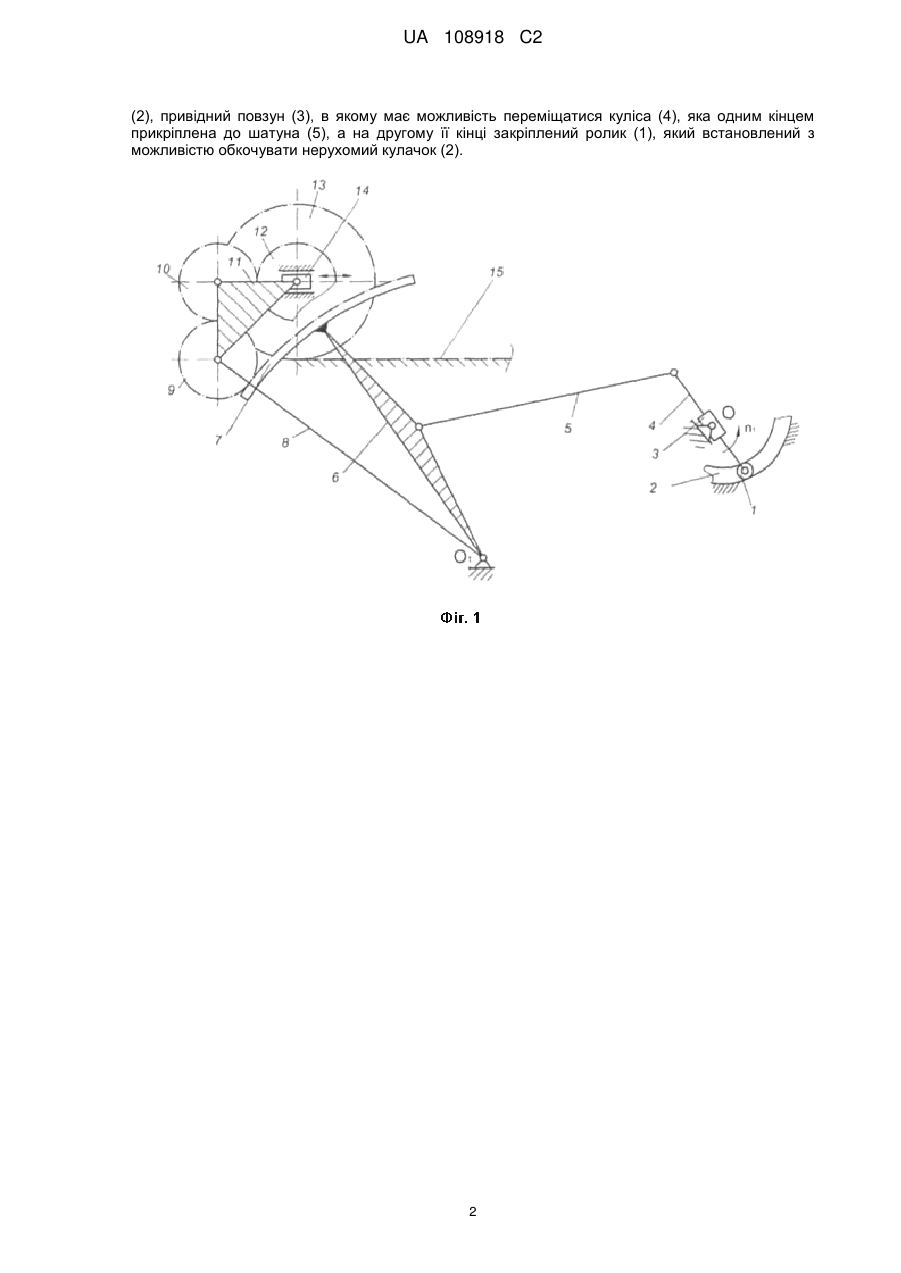

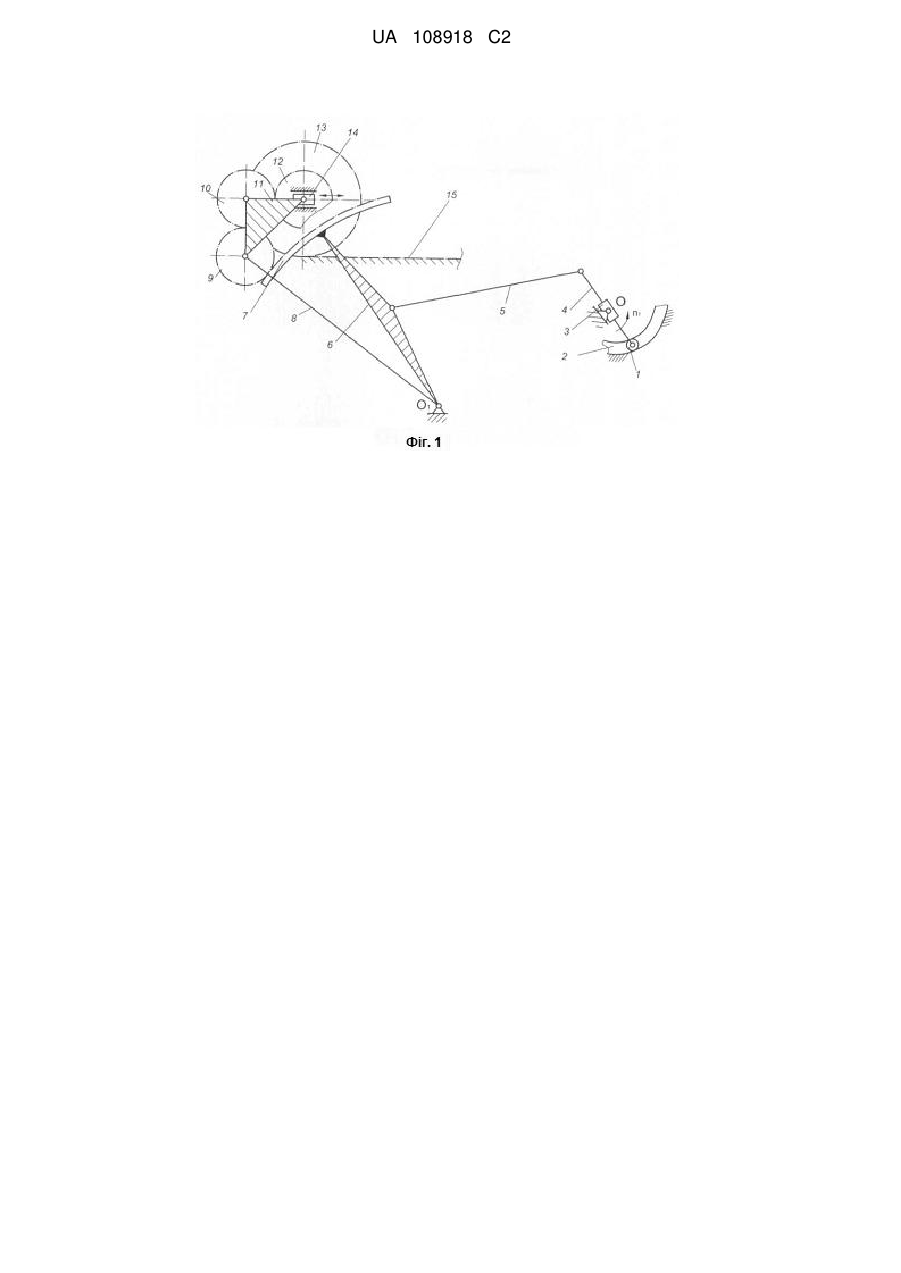

Реферат: Винахід належить до загального машинобудування, а саме застосуванню в механізмах, яким необхідно забезпечити поступально реверсивний рух вихідної ланки. Безпосередньо даний винахід призначений для привода циліндра плоскоциліндрових штанцювальних пресів. Пристрій поступально-реверсивного переміщення вихідної ланки - забезпечує великі переміщення вихідної ланки. Включає в себе центральний зубчастий елемент у вигляді сектора, два зубчасті колеса, сателітне зубчасте колесо, важіль, шатун, циліндричне зубчасте колесо, зубчасту рейку. Згідно з винаходом, містить кулісу змінної довжини, привідний повзун, в якому переміщається куліса, яка одним кінцем кріпиться до шатуна, а на другому закріплений ролик, що обкочує нерухомий кулачок. UA 108918 C2 (12) UA 108918 C2 UA 108918 C2 5 10 15 20 25 30 35 40 Винахід належить до загального машинобудування, а саме застосуванню в механізмах, яким необхідно забезпечити поступально реверсивний рух вихідної ланки. Безпосередньо даний винахід призначений для привода циліндра плоскоциліндрових штанцювальних пресів, які призначені для виготовлення розгорток картонних пакувань. Відомим є пристрій поступально-реверсивного переміщення вихідної ланки [1], що забезпечує великі переміщення вихідної ланки, який включає в себе: шарнірний чотириланник (кривошип, шатун, коромисло), що служить приводом, центральний зубчастий елемент у вигляді сектора, два зубчасті колеса, сателітне зубчасте колесо, важіль, шатун, циліндричне зубчасте колесо, зубчасту рейку. Недоліком даного пристрою є те, що в ньому присутні значні піки пришвидшень (були виявлені під час аналізу та досліджень) на початку і в кінці циклу, що призводить до м'яких ударів в механізмі. А це в свою чергу негативно впливає на динаміку і призводить до швидшого зношення механізму. В онову винаходу поставлено задачу удосконалення пристрою поступально-реверсивного переміщення вихідної ланки, в якому впроваджується кулачкова пара, що забезпечує зміну довжину привідної ланки і за рахунок цього досягається усунення м'яких ударів і є принципова можливість забезпечити заданий закон переміщення вихідної ланки. Поставлена задача вирішується тим, що в пристрій поступально-реверсивного переміщення вихідної ланки який містить зубчастий сектор (7), що жорстко кріпиться до коромисла (6), поводок (8), зубчасте колесо (9), паразитне зубчасте колесо (10), шатун (11) сателіт (12), що зблокований з зубчастим колесом (13), нерухому зубчасту рейку (15), поступальну ланку-повзун (14), привідний механізм - коромисло (6), шатун (5), згідно з винаходом, містить кулісу змінної довжини (4), привідний повзун (3), в якому переміщається куліса (4), яка одним кінцем кріпиться до шатуна (5), а на другому закріплений ролик (1), що обкочує нерухомий кулачок (2). На Фіг. 1 показана структурна схема пристрою поступально-реверсивного переміщення вихідної ланки, а на Фіг. 2 даний пристрій показаний в аксонометрії. До складу пристрою входить ролик 1, кулачок 2, привідний повзун 3, куліса 4, шатун 5, коромисло 6, зубчастий сектор 7, поводок 8, зубчасті колеса 9, 10, шатун 11, сателіт 12 та зблоковане з ним зубчасте колесо 13, повзун 14, зубчаста рейка 15 Пристрій працює наступним чином. Привідний повзун 3, приводить в обертальний рух кулісу 4, на одному з кінців якої закріплений ролик 1, який під час обертання куліси, обкочує нерухомий кулачок 2 і цим забезпечує зміну довжини куліси 4, яка переміщається в привідному повзуні 3. Другим кінцем куліса кріпиться до шатуна 5 і через нього надає коливний рух коромислу 6, до якого жорстко прикріплений зубчастий сектор 7, який через зубчасте колеса 9 та паразитне зубчате колесо 10 надає обертовий рух зблокованим зубчастим колесам 13 і 12 на осі яких розміщений повзун 14, а зубчасте колесо 13 входить в зачеплення з нерухомою рейкою 15, завдяки чому вихідна ланка - повзун 14 отримує зворотно-поступальний рух. Завдяки зачепленню зубчастого колеса 13 з рейкою 15 переміщення повзуна випереджає переміщення зубчастого сектора, внаслідок чого досягають великого ходу повзуна 14 при малих габаритах розмірах механізму. А підбір кулачка з відповідним профілем дає змогу забезпечувати переміщення ланки за заданим законом, при чому усуваючи небажані піки пришвидшень. 45 Джерела інформації: 1. Патент № 91308 України, МПК (2009) F16J7/00. Пристрій поступально реверсивного переміщення вихідної ланки / Чехман Я.І. (укр.), Шустакевич А. І. (укр.), Пилип Р. В. (укр.) -№ 200910142; заявл. 06.10.2009; опубл. 12.07.2010. Бюл. № 13.-2 с. 50 ФОРМУЛА ВИНАХОДУ 55 60 Пристрій поступально-реверсивного переміщення вихідної ланки, якиймістить зубчастий сектор (7), який має можливість входити в зачеплення з зубчастим колесом (9) і який жорстко кріпиться до коромисла (6), що зв′язане з шатуном (5), поводок (8), який одним кінцем зв′язаний з коромислом (6), а іншим - з зубчастим колесом (9), яке через паразитне зубчасте колесо (10) контактує з зубчастим колесом (13), що зблокований з сателітом (12), при цьому зубчасте колесо (13) має можливість входити в зачеплення з нерухомою зубчастою рейкою (15), шатун (11), який зв′язує між собою зубчасті колеса (9), (10) та сателіт (12) і який зв′язаний з вихідною поступальною ланкою-повзуном (14), що розміщений на одній осі з сателітом (12) і зубчастим колесом (13), який відрізняється тим, що містить кулісу змінної довжини (4), нерухомий кулачок 1 UA 108918 C2 (2), привідний повзун (3), в якому має можливість переміщатися куліса (4), яка одним кінцем прикріплена до шатуна (5), а на другому її кінці закріплений ролик (1), який встановлений з можливістю обкочувати нерухомий кулачок (2). 2 UA 108918 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
