Пристрій поступально-реверсивного переміщення вихідної ланки

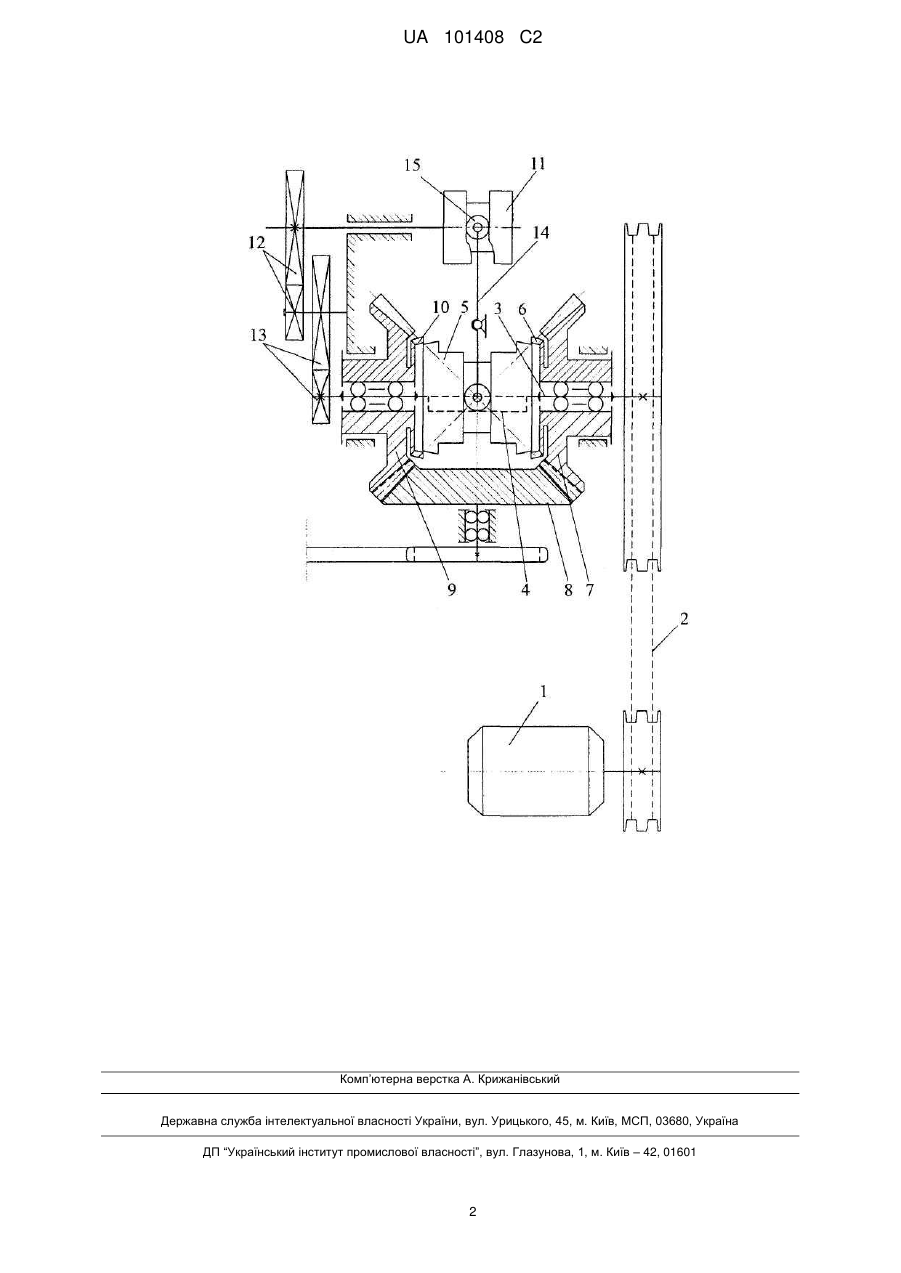

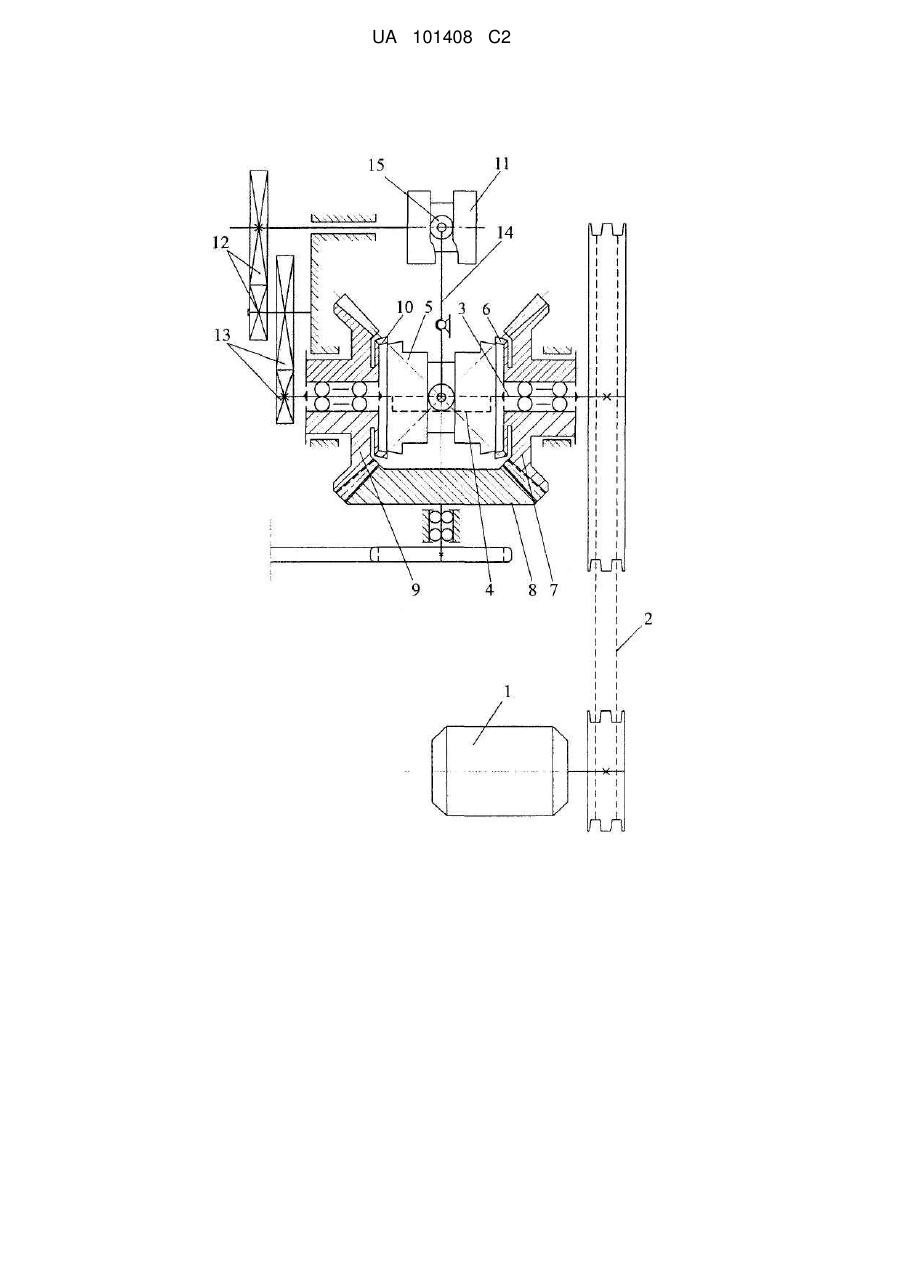

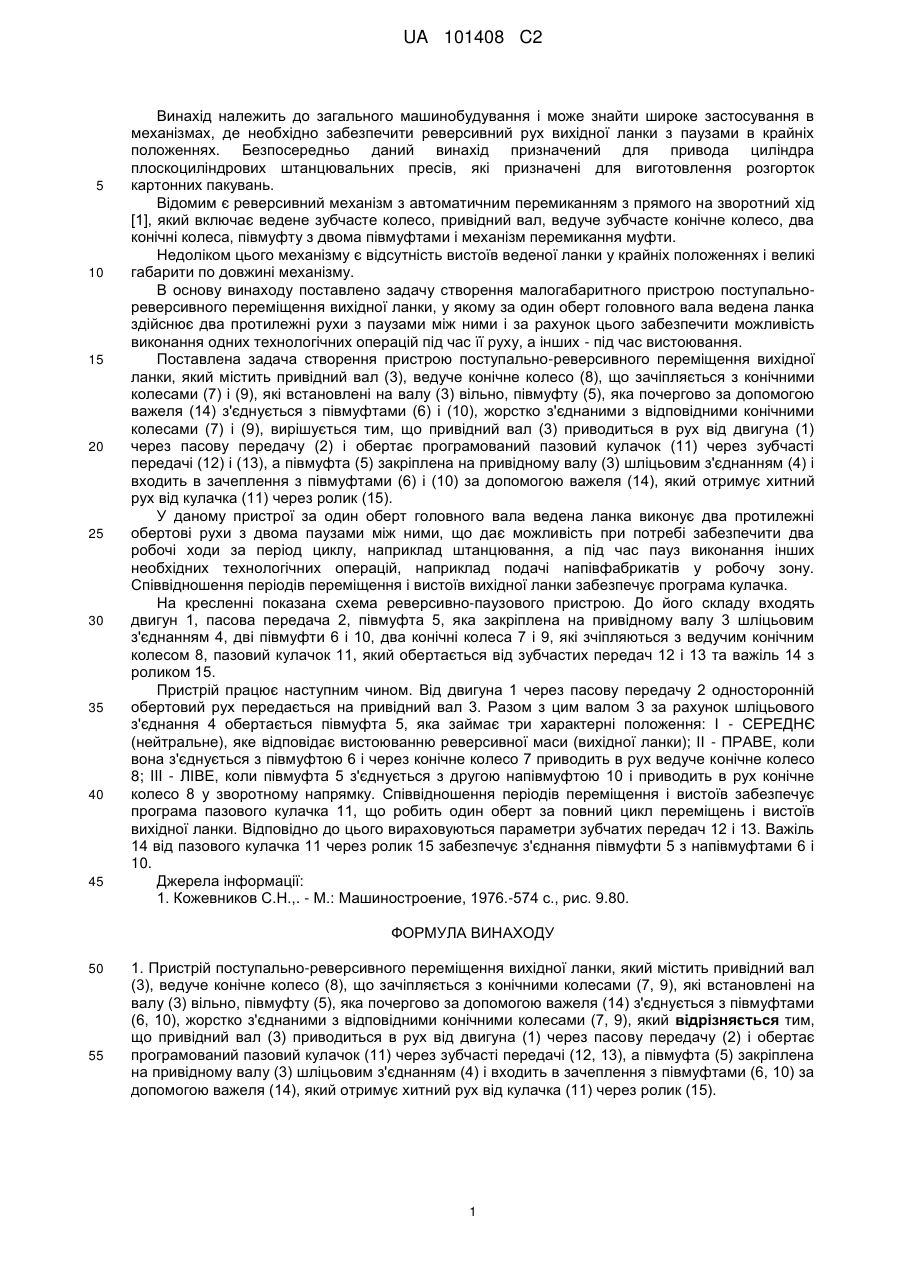

Реферат: Пристрій поступально-реверсивного переміщення вихідної ланки, який містить привідний вал (3), ведуче конічне колесо (8), що зачіпляється з конічними колесами (7, 9), які встановлені на валу (3) вільно, півмуфту (5), яка почергово за допомогою важеля (14) з'єднується з півмуфтами (6, 10), жорстко з'єднаними з відповідними конічними колесами (7, 9). Для забезпечення реверсивного руху вихідної ланки з паузами в крайніх положеннях привідний вал (3) приводиться в рух від двигуна (1) через пасову передачу (2) і обертає програмований пазовий кулачок (11) через зубчасті передачі (12, 13), а півмуфта (5) закріплена на привідному валу (3) шліцьовим з'єднанням (4) і входить в зачеплення з півмуфтами (6, 10) за допомогою важеля (14), який отримує хитний рух від кулачка (11) через ролик (15). UA 101408 C2 (12) UA 101408 C2 UA 101408 C2 5 10 15 20 25 30 35 40 45 Винахід належить до загального машинобудування і може знайти широке застосування в механізмах, де необхідно забезпечити реверсивний рух вихідної ланки з паузами в крайніх положеннях. Безпосередньо даний винахід призначений для привода циліндра плоскоциліндрових штанцювальних пресів, які призначені для виготовлення розгорток картонних пакувань. Відомим є реверсивний механізм з автоматичним перемиканням з прямого на зворотний хід [1], який включає ведене зубчасте колесо, привідний вал, ведуче зубчасте конічне колесо, два конічні колеса, півмуфту з двома півмуфтами і механізм перемикання муфти. Недоліком цього механізму є відсутність вистоїв веденої ланки у крайніх положеннях і великі габарити по довжині механізму. В основу винаходу поставлено задачу створення малогабаритного пристрою поступальнореверсивного переміщення вихідної ланки, у якому за один оберт головного вала ведена ланка здійснює два протилежні рухи з паузами між ними і за рахунок цього забезпечити можливість виконання одних технологічних операцій під час її руху, а інших - під час вистоювання. Поставлена задача створення пристрою поступально-реверсивного переміщення вихідної ланки, який містить привідний вал (3), ведуче конічне колесо (8), що зачіпляється з конічними колесами (7) і (9), які встановлені на валу (3) вільно, півмуфту (5), яка почергово за допомогою важеля (14) з'єднується з півмуфтами (6) і (10), жорстко з'єднаними з відповідними конічними колесами (7) і (9), вирішується тим, що привідний вал (3) приводиться в рух від двигуна (1) через пасову передачу (2) і обертає програмований пазовий кулачок (11) через зубчасті передачі (12) і (13), а півмуфта (5) закріплена на привідному валу (3) шліцьовим з'єднанням (4) і входить в зачеплення з півмуфтами (6) і (10) за допомогою важеля (14), який отримує хитний рух від кулачка (11) через ролик (15). У даному пристрої за один оберт головного вала ведена ланка виконує два протилежні обертові рухи з двома паузами між ними, що дає можливість при потребі забезпечити два робочі ходи за період циклу, наприклад штанцювання, а під час пауз виконання інших необхідних технологічних операцій, наприклад подачі напівфабрикатів у робочу зону. Співвідношення періодів переміщення і вистоїв вихідної ланки забезпечує програма кулачка. На кресленні показана схема реверсивно-паузового пристрою. До його складу входять двигун 1, пасова передача 2, півмуфта 5, яка закріплена на привідному валу 3 шліцьовим з'єднанням 4, дві півмуфти 6 і 10, два конічні колеса 7 і 9, які зчіпляються з ведучим конічним колесом 8, пазовий кулачок 11, який обертається від зубчастих передач 12 і 13 та важіль 14 з роликом 15. Пристрій працює наступним чином. Від двигуна 1 через пасову передачу 2 односторонній обертовий рух передається на привідний вал 3. Разом з цим валом 3 за рахунок шліцьового з'єднання 4 обертається півмуфта 5, яка займає три характерні положення: І - СЕРЕДНЄ (нейтральне), яке відповідає вистоюванню реверсивної маси (вихідної ланки); II - ПРАВЕ, коли вона з'єднується з півмуфтою 6 і через конічне колесо 7 приводить в рух ведуче конічне колесо 8; III - ЛІВЕ, коли півмуфта 5 з'єднується з другою напівмуфтою 10 і приводить в рух конічне колесо 8 у зворотному напрямку. Співвідношення періодів переміщення і вистоїв забезпечує програма пазового кулачка 11, що робить один оберт за повний цикл переміщень і вистоїв вихідної ланки. Відповідно до цього вираховуються параметри зубчатих передач 12 і 13. Важіль 14 від пазового кулачка 11 через ролик 15 забезпечує з'єднання півмуфти 5 з напівмуфтами 6 і 10. Джерела інформації: 1. Кожевников С.Н.,. - М.: Машиностроение, 1976.-574 с., рис. 9.80. ФОРМУЛА ВИНАХОДУ 50 55 1. Пристрій поступально-реверсивного переміщення вихідної ланки, який містить привідний вал (3), ведуче конічне колесо (8), що зачіпляється з конічними колесами (7, 9), які встановлені на валу (3) вільно, півмуфту (5), яка почергово за допомогою важеля (14) з'єднується з півмуфтами (6, 10), жорстко з'єднаними з відповідними конічними колесами (7, 9), який відрізняється тим, що привідний вал (3) приводиться в рух від двигуна (1) через пасову передачу (2) і обертає програмований пазовий кулачок (11) через зубчасті передачі (12, 13), а півмуфта (5) закріплена на привідному валу (3) шліцьовим з'єднанням (4) і входить в зачеплення з півмуфтами (6, 10) за допомогою важеля (14), який отримує хитний рух від кулачка (11) через ролик (15). 1 UA 101408 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
