Пристосування для витяжної вентиляційної труби

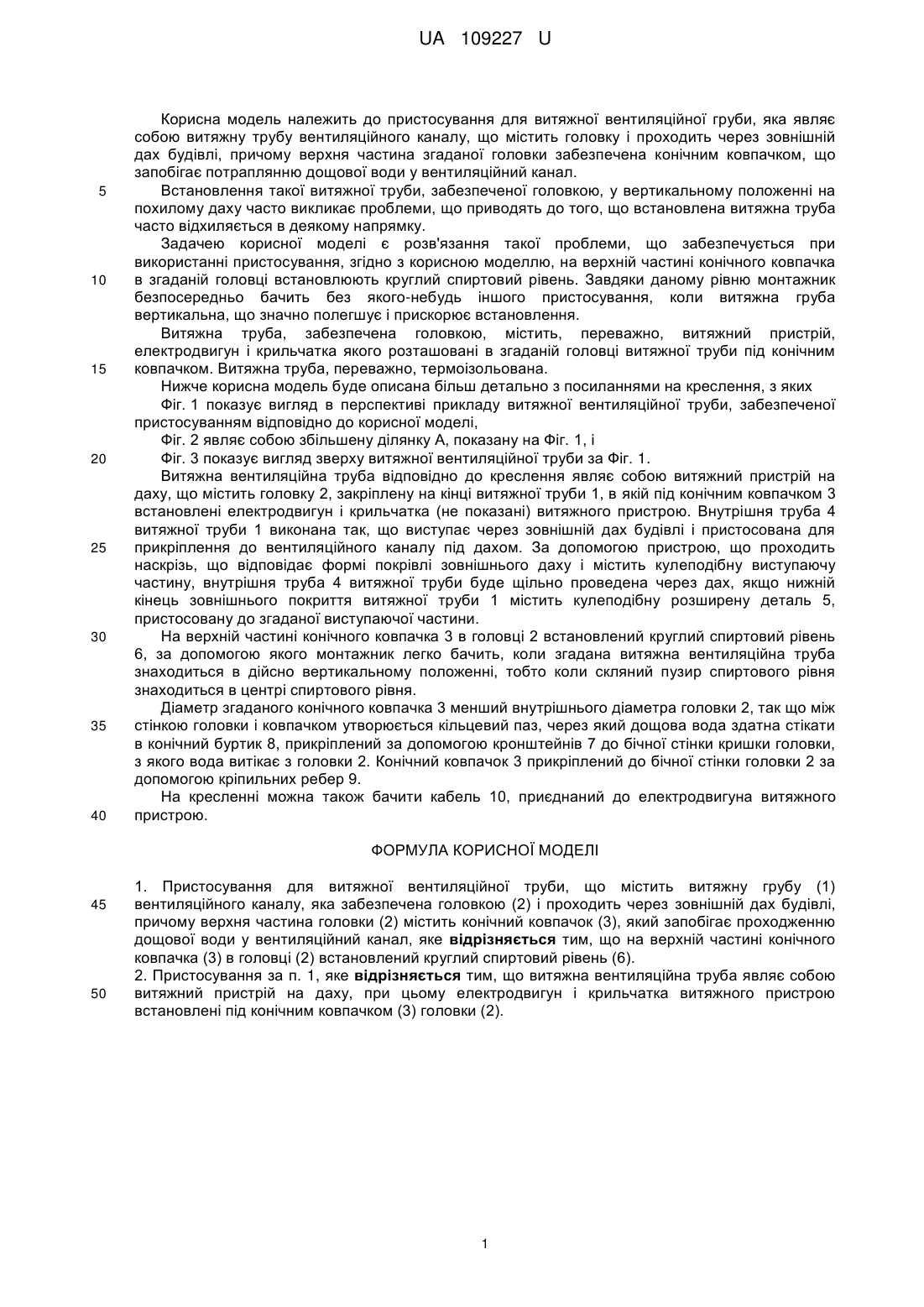

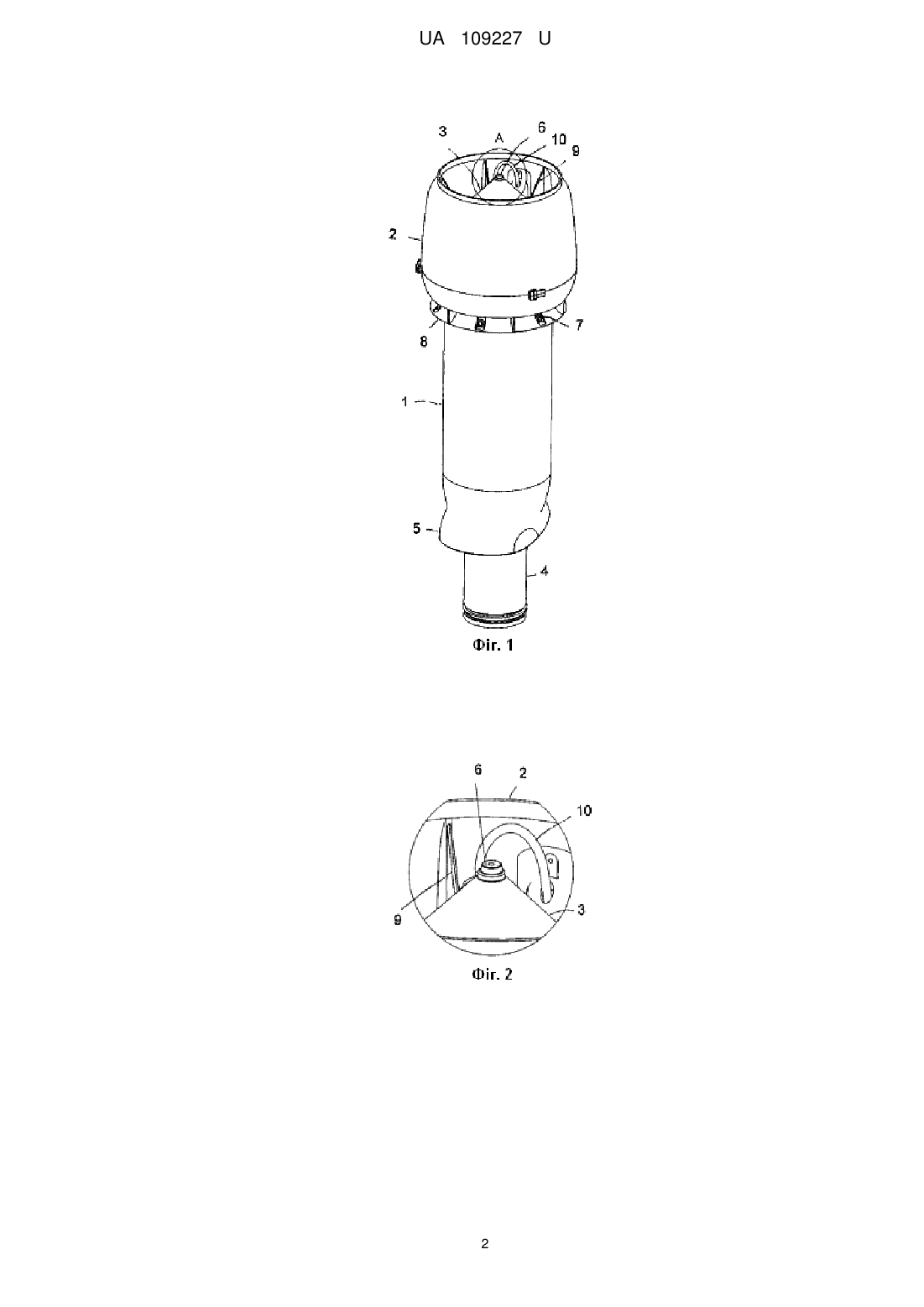

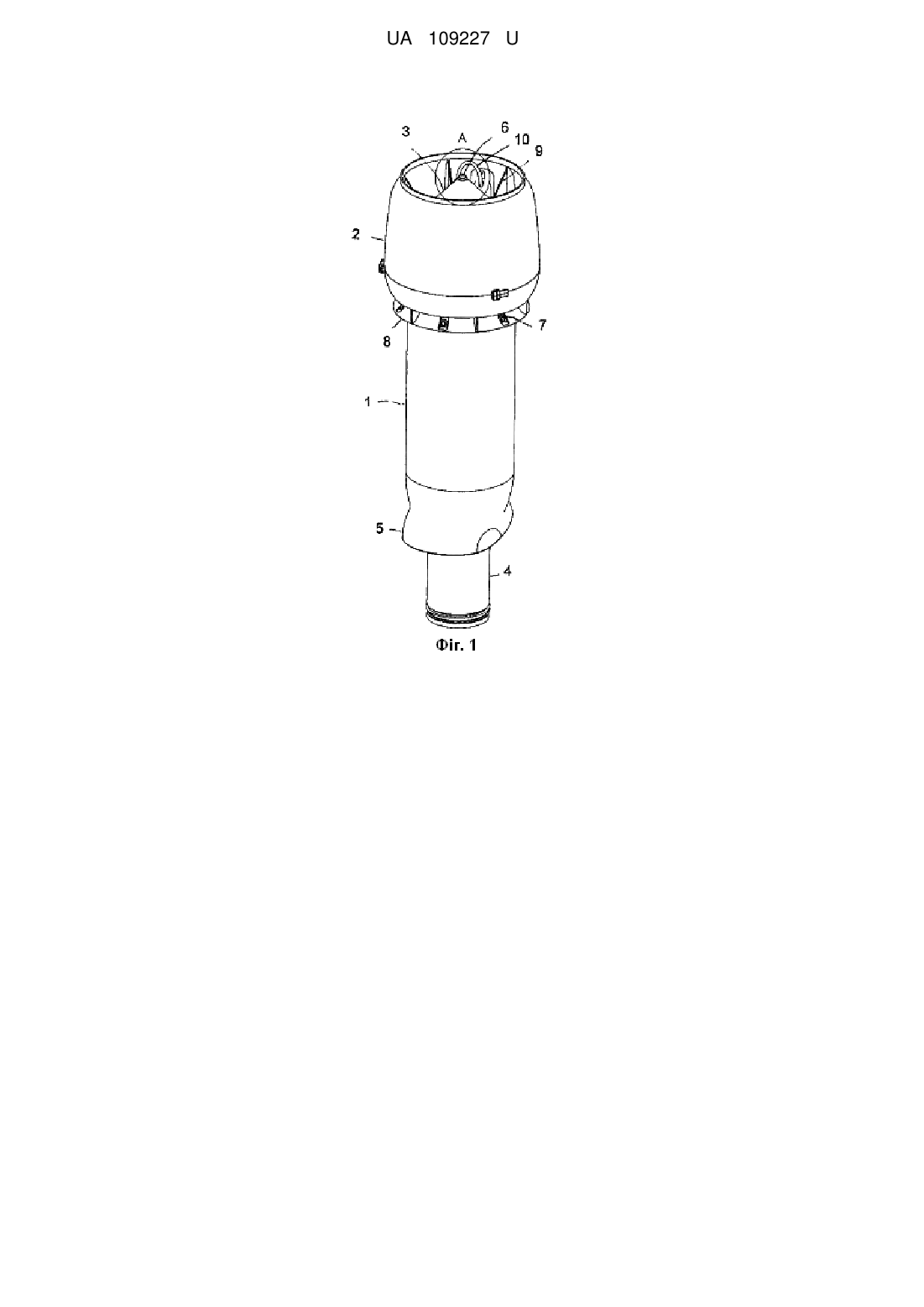

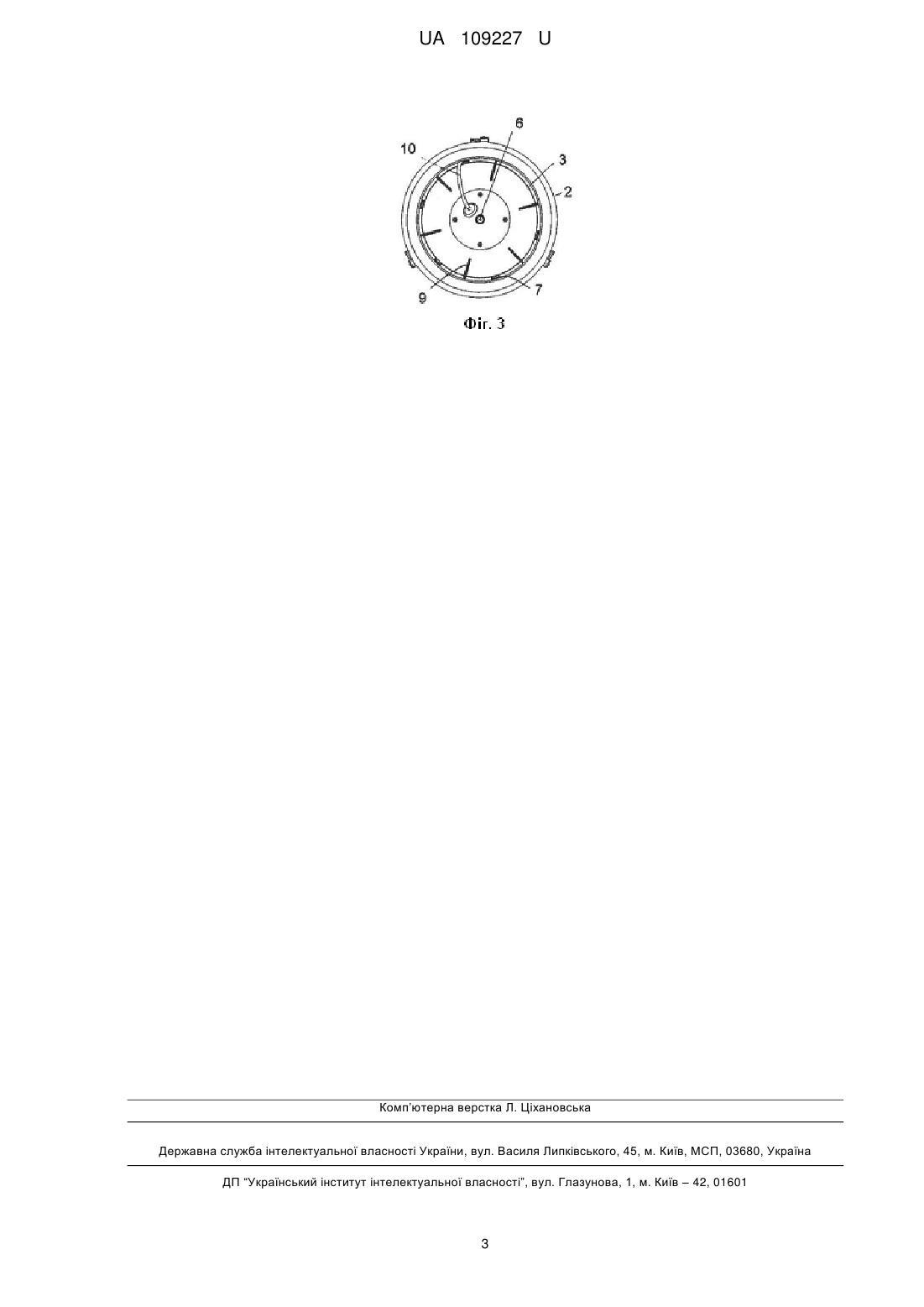

Реферат: Пристосування для витяжної вентиляційної труби містить витяжну грубу вентиляційного каналу, яка забезпечена головкою і проходить через зовнішній дах будівлі. При цьому верхня частина головки містить конічний ковпачок, який запобігає проходженню дощової води у вентиляційний канал. На верхній частині конічного ковпачка в головці встановлений круглий спиртовий рівень. UA 109227 U (12) UA 109227 U UA 109227 U 5 10 15 20 25 30 35 40 Корисна модель належить до пристосування для витяжної вентиляційної груби, яка являє собою витяжну трубу вентиляційного каналу, що містить головку і проходить через зовнішній дах будівлі, причому верхня частина згаданої головки забезпечена конічним ковпачком, що запобігає потраплянню дощової води у вентиляційний канал. Встановлення такої витяжної труби, забезпеченої головкою, у вертикальному положенні на похилому даху часто викликає проблеми, що приводять до того, що встановлена витяжна труба часто відхиляється в деякому напрямку. Задачею корисної моделі є розв'язання такої проблеми, що забезпечується при використанні пристосування, згідно з корисною моделлю, на верхній частині конічного ковпачка в згаданій головці встановлюють круглий спиртовий рівень. Завдяки даному рівню монтажник безпосередньо бачить без якого-небудь іншого пристосування, коли витяжна груба вертикальна, що значно полегшує і прискорює встановлення. Витяжна труба, забезпечена головкою, містить, переважно, витяжний пристрій, електродвигун і крильчатка якого розташовані в згаданій головці витяжної труби під конічним ковпачком. Витяжна труба, переважно, термоізольована. Нижче корисна модель буде описана більш детально з посиланнями на креслення, з яких Фіг. 1 показує вигляд в перспективі прикладу витяжної вентиляційної труби, забезпеченої пристосуванням відповідно до корисної моделі, Фіг. 2 являє собою збільшену ділянку А, показану на Фіг. 1, і Фіг. 3 показує вигляд зверху витяжної вентиляційної труби за Фіг. 1. Витяжна вентиляційна труба відповідно до креслення являє собою витяжний пристрій на даху, що містить головку 2, закріплену на кінці витяжної труби 1, в якій під конічним ковпачком 3 встановлені електродвигун і крильчатка (не показані) витяжного пристрою. Внутрішня труба 4 витяжної труби 1 виконана так, що виступає через зовнішній дах будівлі і пристосована для прикріплення до вентиляційного каналу під дахом. За допомогою пристрою, що проходить наскрізь, що відповідає формі покрівлі зовнішнього даху і містить кулеподібну виступаючу частину, внутрішня труба 4 витяжної труби буде щільно проведена через дах, якщо нижній кінець зовнішнього покриття витяжної труби 1 містить кулеподібну розширену деталь 5, пристосовану до згаданої виступаючої частини. На верхній частині конічного ковпачка 3 в головці 2 встановлений круглий спиртовий рівень 6, за допомогою якого монтажник легко бачить, коли згадана витяжна вентиляційна труба знаходиться в дійсно вертикальному положенні, тобто коли скляний пузир спиртового рівня знаходиться в центрі спиртового рівня. Діаметр згаданого конічного ковпачка 3 менший внутрішнього діаметра головки 2, так що між стінкою головки і ковпачком утворюється кільцевий паз, через який дощова вода здатна стікати в конічний буртик 8, прикріплений за допомогою кронштейнів 7 до бічної стінки кришки головки, з якого вода витікає з головки 2. Конічний ковпачок 3 прикріплений до бічної стінки головки 2 за допомогою кріпильних ребер 9. На кресленні можна також бачити кабель 10, приєднаний до електродвигуна витяжного пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Пристосування для витяжної вентиляційної труби, що містить витяжну грубу (1) вентиляційного каналу, яка забезпечена головкою (2) і проходить через зовнішній дах будівлі, причому верхня частина головки (2) містить конічний ковпачок (3), який запобігає проходженню дощової води у вентиляційний канал, яке відрізняється тим, що на верхній частині конічного ковпачка (3) в головці (2) встановлений круглий спиртовий рівень (6). 2. Пристосування за п. 1, яке відрізняється тим, що витяжна вентиляційна труба являє собою витяжний пристрій на даху, при цьому електродвигун і крильчатка витяжного пристрою встановлені під конічним ковпачком (3) головки (2). 1 UA 109227 U 2 UA 109227 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
