Секатор

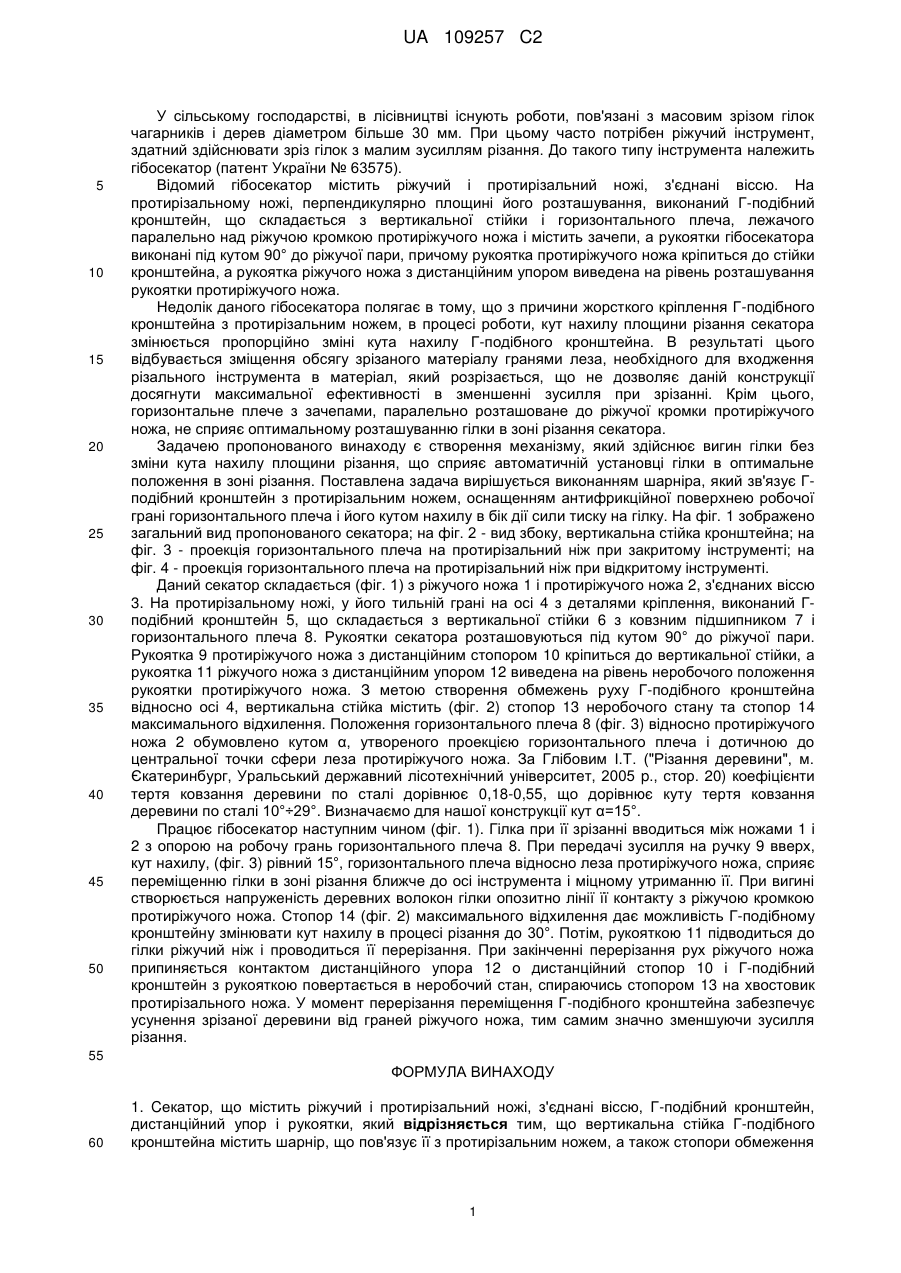

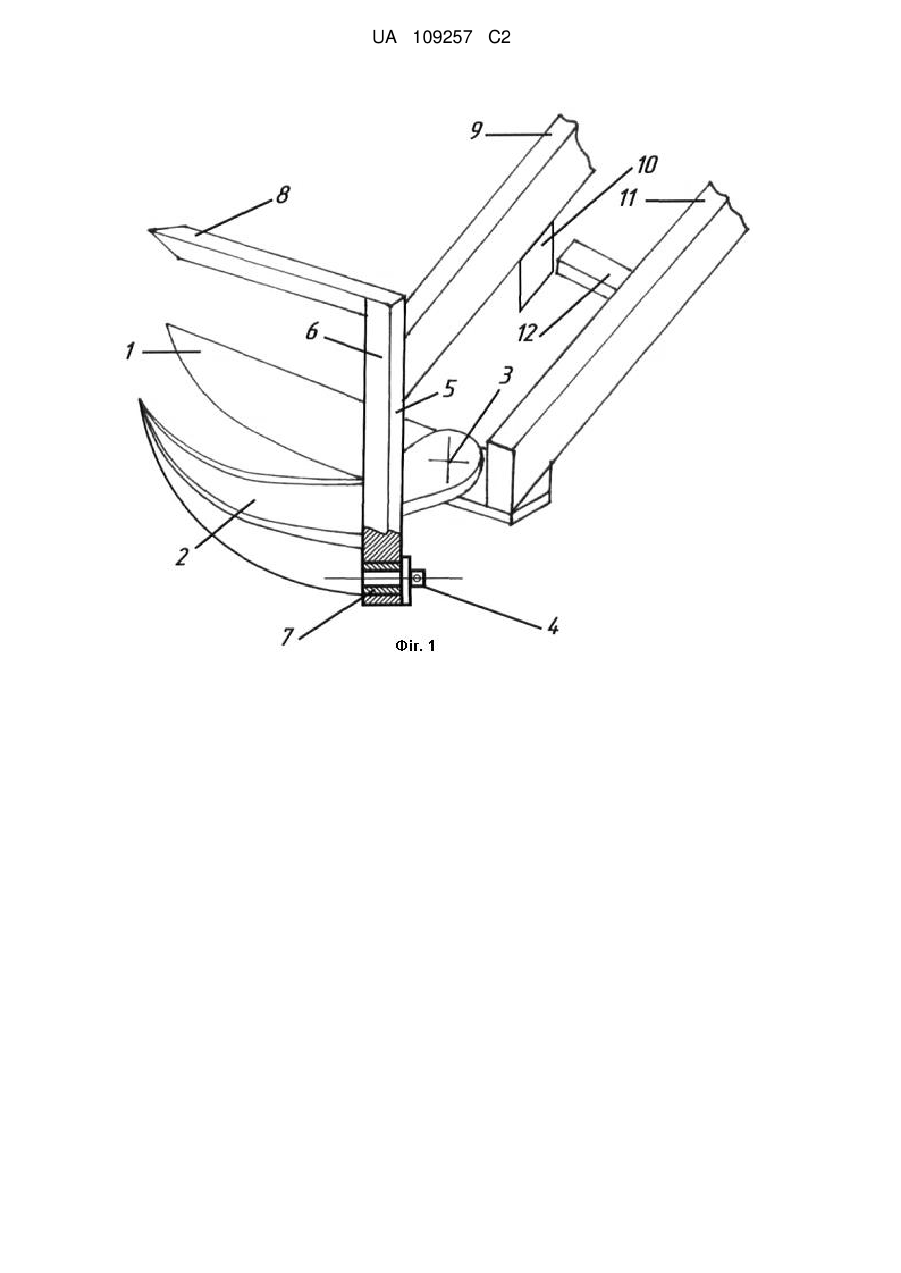

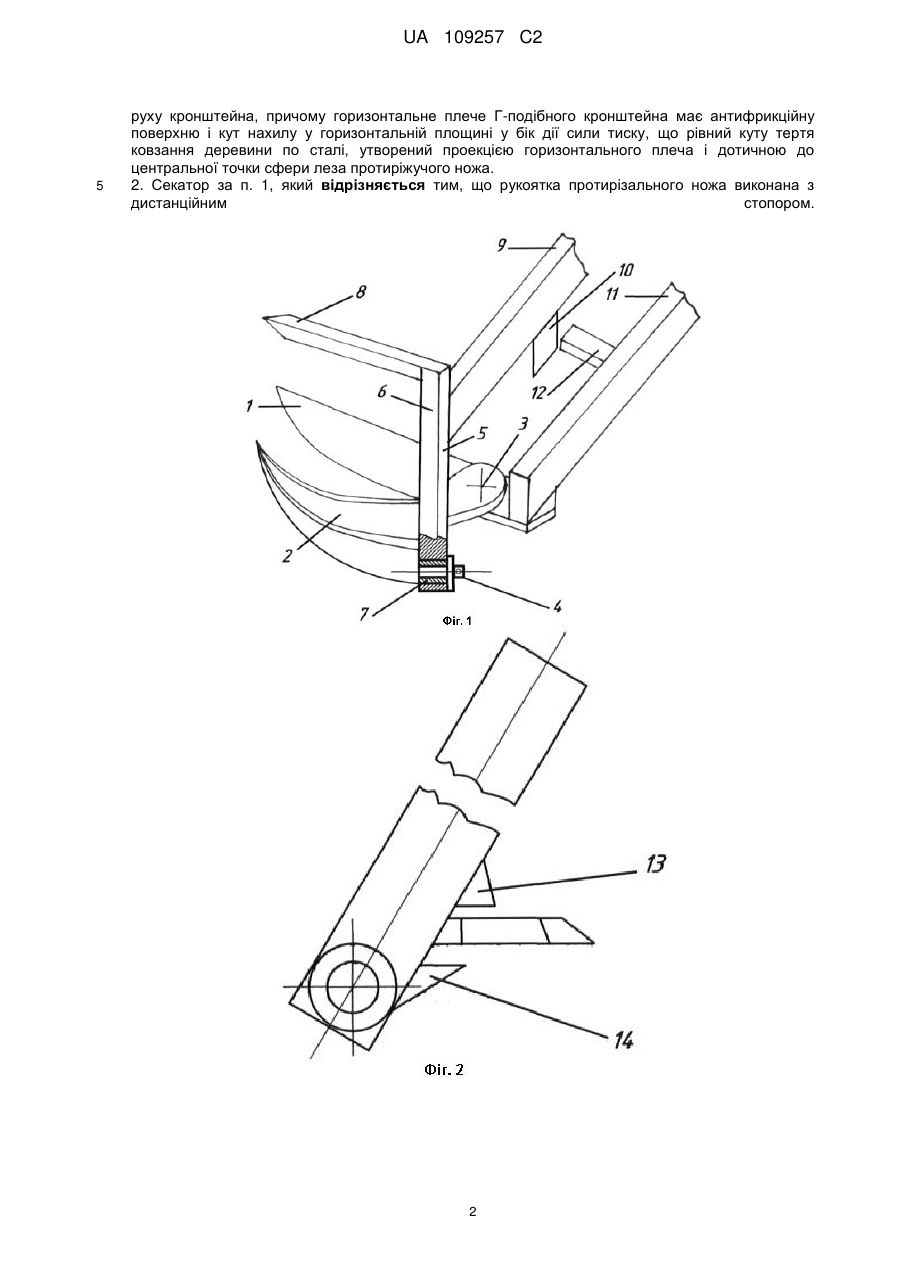

Реферат: Винахід належить до галузі сільського господарства та лісівництва. Заявлений секатор містить ріжучий і протирізальний ножі, з'єднані віссю, Г-подібний кронштейн, дистанційний упор і рукоятки. Вертикальна стійка Г-подібного кронштейна містить шарнір, що пов'язує її з протирізальним ножем, а також стопори обмеження руху кронштейна. Горизонтальне плече Г-подібного кронштейна має антифрикційну поверхню і кут нахилу у горизонтальній площині у бік дії сили тиску, що рівний куту тертя ковзання деревини по сталі, утворений проекцією горизонтального плеча і дотичною до центральної точки сфери леза протиріжучого ножа. Застосування секатора дозволяє здійснювати вигин гілки без зміни кута нахилу площини різання, що сприяє автоматичній установці гілки в оптимальне положення в зоні різання. UA 109257 C2 (12) UA 109257 C2 UA 109257 C2 5 10 15 20 25 30 35 40 45 50 У сільському господарстві, в лісівництві існують роботи, пов'язані з масовим зрізом гілок чагарників і дерев діаметром більше 30 мм. При цьому часто потрібен ріжучий інструмент, здатний здійснювати зріз гілок з малим зусиллям різання. До такого типу інструмента належить гібосекатор (патент України № 63575). Відомий гібосекатор містить ріжучий і протирізальний ножі, з'єднані віссю. На протирізальному ножі, перпендикулярно площині його розташування, виконаний Г-подібний кронштейн, що складається з вертикальної стійки і горизонтального плеча, лежачого паралельно над ріжучою кромкою протиріжучого ножа і містить зачепи, а рукоятки гібосекатора виконані під кутом 90° до ріжучої пари, причому рукоятка протиріжучого ножа кріпиться до стійки кронштейна, а рукоятка ріжучого ножа з дистанційним упором виведена на рівень розташування рукоятки протиріжучого ножа. Недолік даного гібосекатора полягає в тому, що з причини жорсткого кріплення Г-подібного кронштейна з протирізальним ножем, в процесі роботи, кут нахилу площини різання секатора змінюється пропорційно зміні кута нахилу Г-подібного кронштейна. В результаті цього відбувається зміщення обсягу зрізаного матеріалу гранями леза, необхідного для входження різального інструмента в матеріал, який розрізається, що не дозволяє даній конструкції досягнути максимальної ефективності в зменшенні зусилля при зрізанні. Крім цього, горизонтальне плече з зачепами, паралельно розташоване до ріжучої кромки протиріжучого ножа, не сприяє оптимальному розташуванню гілки в зоні різання секатора. Задачею пропонованого винаходу є створення механізму, який здійснює вигин гілки без зміни кута нахилу площини різання, що сприяє автоматичній установці гілки в оптимальне положення в зоні різання. Поставлена задача вирішується виконанням шарніра, який зв'язує Гподібний кронштейн з протирізальним ножем, оснащенням антифрикційної поверхнею робочої грані горизонтального плеча і його кутом нахилу в бік дії сили тиску на гілку. На фіг. 1 зображено загальний вид пропонованого секатора; на фіг. 2 - вид збоку, вертикальна стійка кронштейна; на фіг. 3 - проекція горизонтального плеча на протирізальний ніж при закритому інструменті; на фіг. 4 - проекція горизонтального плеча на протирізальний ніж при відкритому інструменті. Даний секатор складається (фіг. 1) з ріжучого ножа 1 і протиріжучого ножа 2, з'єднаних віссю 3. На протирізальному ножі, у його тильній грані на осі 4 з деталями кріплення, виконаний Гподібний кронштейн 5, що складається з вертикальної стійки 6 з ковзним підшипником 7 і горизонтального плеча 8. Рукоятки секатора розташовуються під кутом 90° до ріжучої пари. Рукоятка 9 протиріжучого ножа з дистанційним стопором 10 кріпиться до вертикальної стійки, а рукоятка 11 ріжучого ножа з дистанційним упором 12 виведена на рівень неробочого положення рукоятки протиріжучого ножа. З метою створення обмежень руху Г-подібного кронштейна відносно осі 4, вертикальна стійка містить (фіг. 2) стопор 13 неробочого стану та стопор 14 максимального відхилення. Положення горизонтального плеча 8 (фіг. 3) відносно протиріжучого ножа 2 обумовлено кутом α, утвореного проекцією горизонтального плеча і дотичною до центральної точки сфери леза протиріжучого ножа. За Глібовим І.Т. ("Різання деревини", м. Єкатеринбург, Уральський державний лісотехнічний університет, 2005 p., стор. 20) коефіцієнти тертя ковзання деревини по сталі дорівнює 0,18-0,55, що дорівнює куту тертя ковзання деревини по сталі 10°÷29°. Визначаємо для нашої конструкції кут α=15°. Працює гібосекатор наступним чином (фіг. 1). Гілка при її зрізанні вводиться між ножами 1 і 2 з опорою на робочу грань горизонтального плеча 8. При передачі зусилля на ручку 9 вверх, кут нахилу, (фіг. 3) рівний 15°, горизонтального плеча відносно леза протиріжучого ножа, сприяє переміщенню гілки в зоні різання ближче до осі інструмента і міцному утриманню її. При вигині створюється напруженість деревних волокон гілки опозитно лінії її контакту з ріжучою кромкою протиріжучого ножа. Стопор 14 (фіг. 2) максимального відхилення дає можливість Г-подібному кронштейну змінювати кут нахилу в процесі різання до 30°. Потім, рукояткою 11 підводиться до гілки ріжучий ніж і проводиться її перерізання. При закінченні перерізання рух ріжучого ножа припиняється контактом дистанційного упора 12 о дистанційний стопор 10 і Г-подібний кронштейн з рукояткою повертається в неробочий стан, спираючись стопором 13 на хвостовик протирізального ножа. У момент перерізання переміщення Г-подібного кронштейна забезпечує усунення зрізаної деревини від граней ріжучого ножа, тим самим значно зменшуючи зусилля різання. 55 ФОРМУЛА ВИНАХОДУ 60 1. Cекатор, що містить ріжучий і протирізальний ножі, з'єднані віссю, Г-подібний кронштейн, дистанційний упор і рукоятки, який відрізняється тим, що вертикальна стійка Г-подібного кронштейна містить шарнір, що пов'язує її з протирізальним ножем, а також стопори обмеження 1 UA 109257 C2 5 руху кронштейна, причому горизонтальне плече Г-подібного кронштейна має антифрикційну поверхню і кут нахилу у горизонтальній площині у бік дії сили тиску, що рівний куту тертя ковзання деревини по сталі, утворений проекцією горизонтального плеча і дотичною до центральної точки сфери леза протиріжучого ножа. 2. Секатор за п. 1, який відрізняється тим, що рукоятка протирізального ножа виконана з дистанційним стопором. 2 UA 109257 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
