Модуль світлодіодного світильника

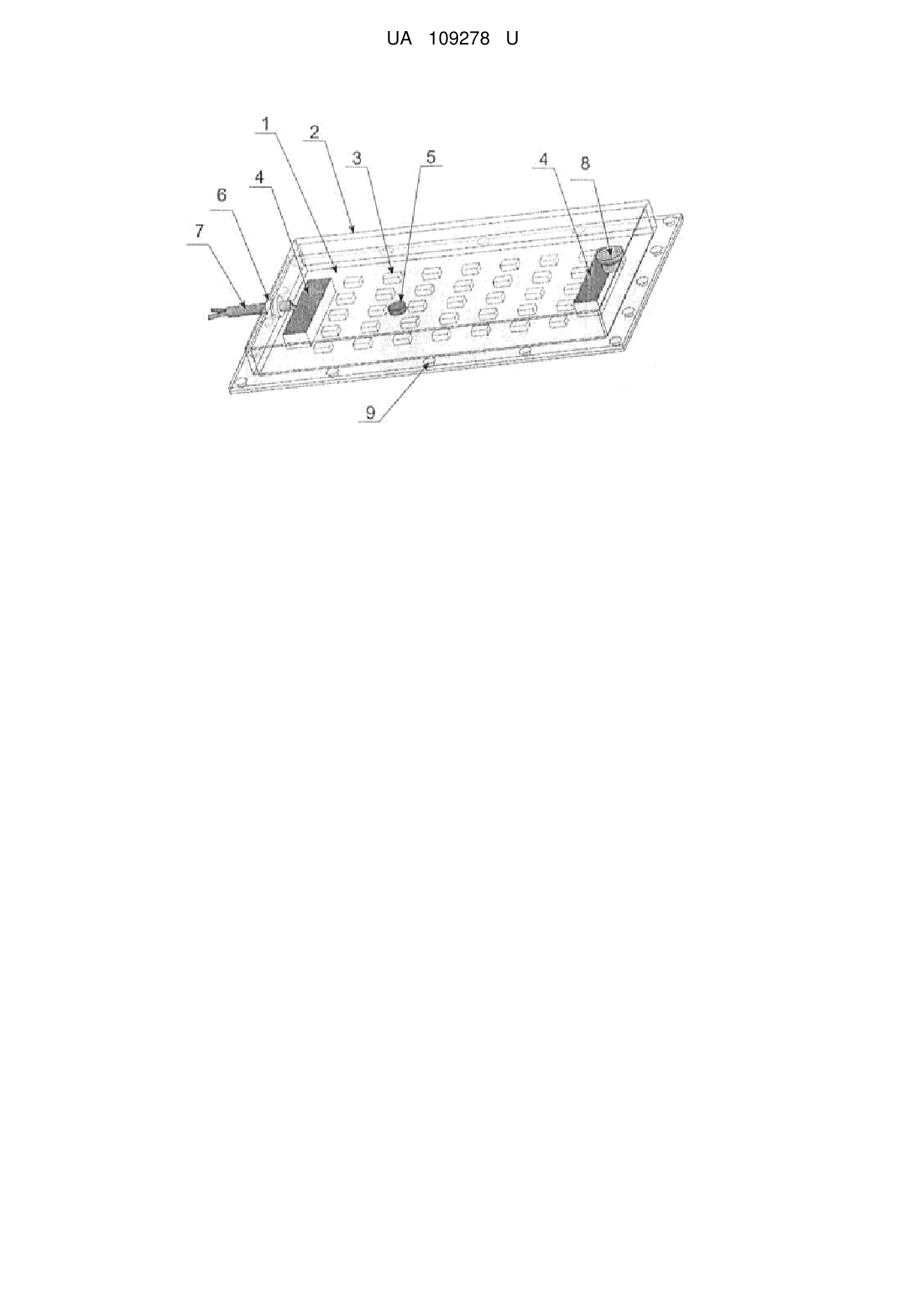

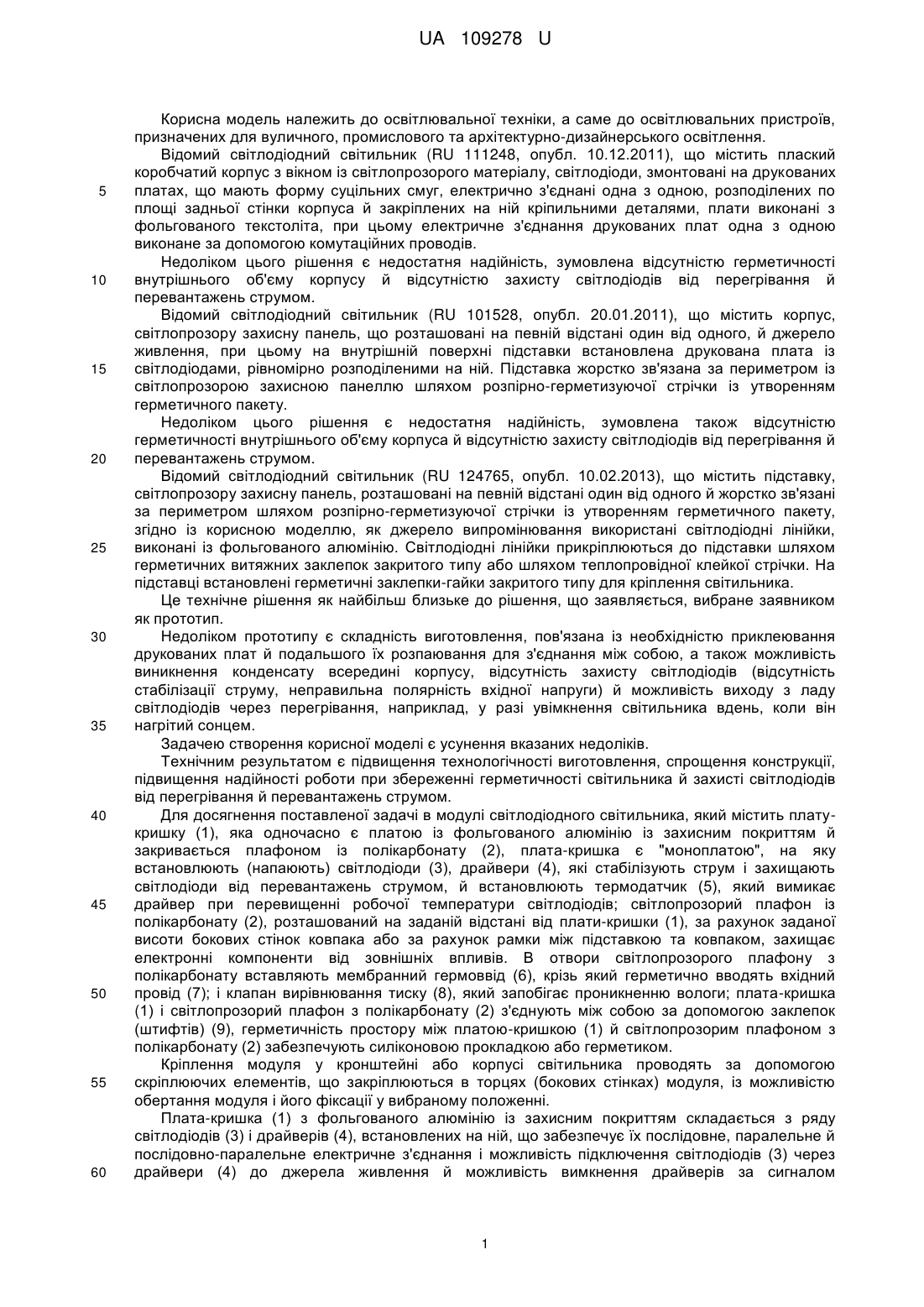

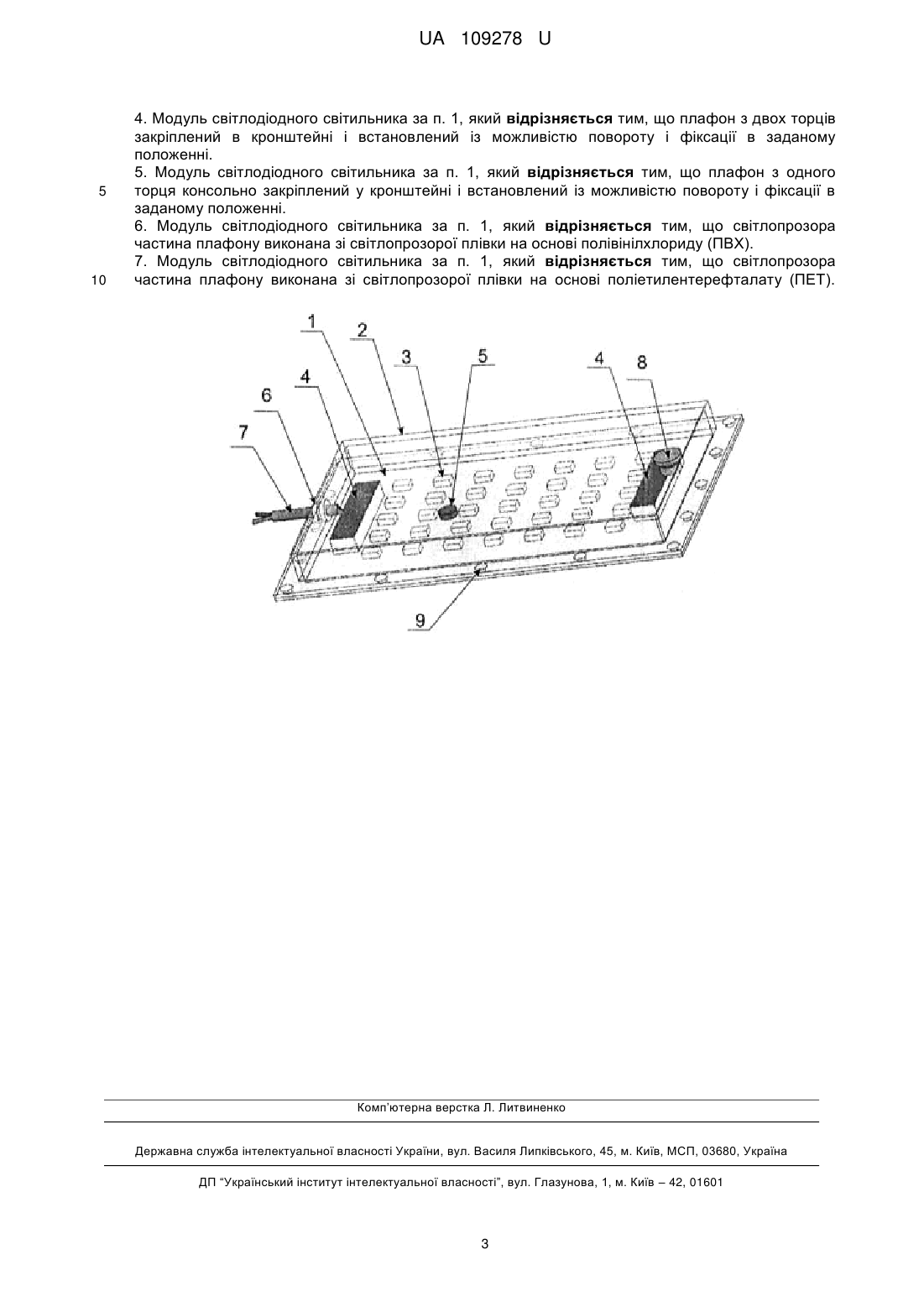

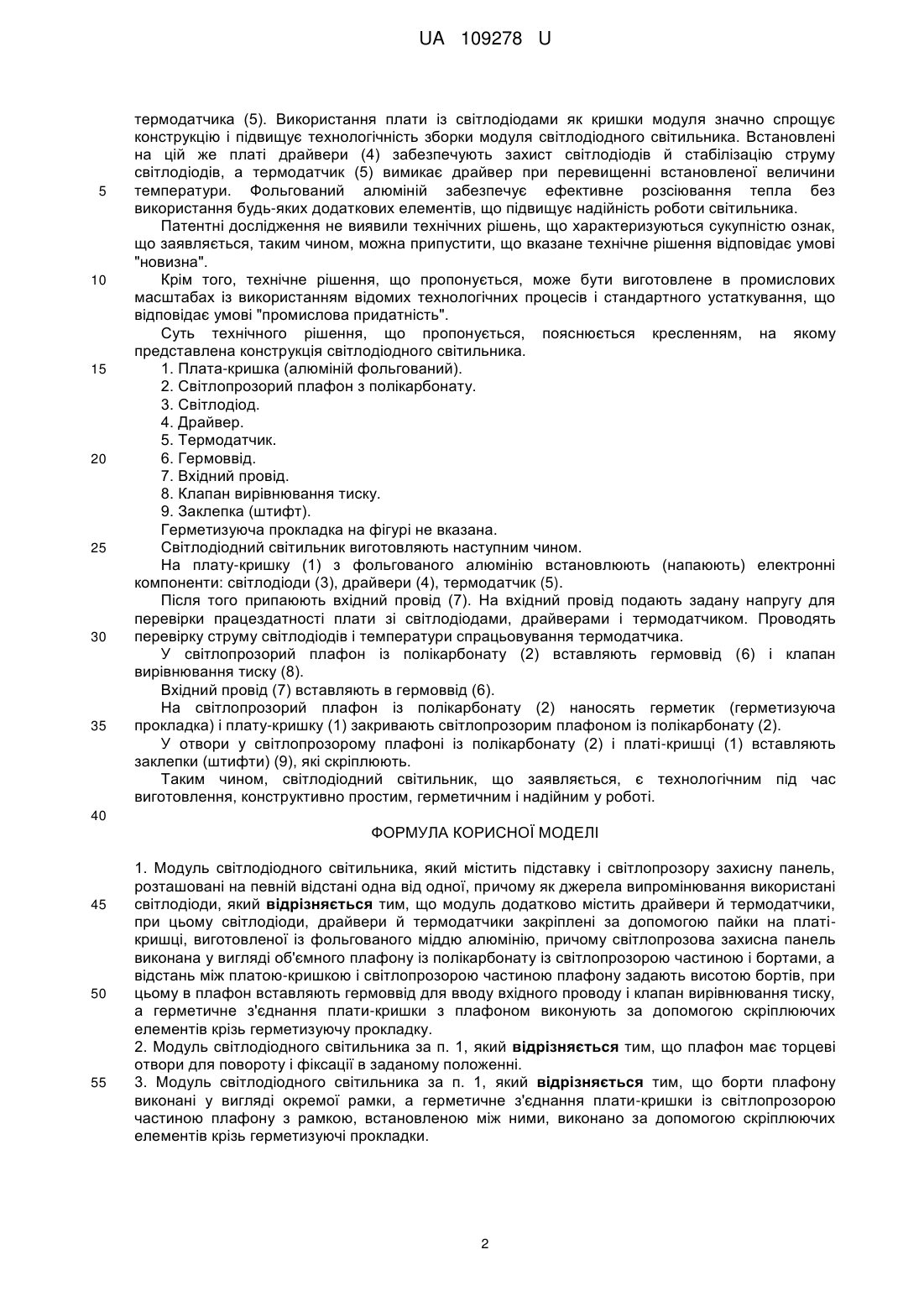

Реферат: Модуль світлодіодного світильника містить підставку і світлопрозору захисну панель, розташовані на певній відстані одна від одної, причому як джерела випромінювання використані світло діоди. Модуль додатково містить драйвери й термодатчики, при цьому світлодіоди, драйвери й термодатчики закріплені за допомогою пайки на платі-кришці, виготовленої із фольгованого міддю алюмінію, причому світлопрозова захисна панель виконана у вигляді об'ємного плафону із полікарбонату із світлопрозорою частиною і бортами, а відстань між платою-кришкою і світлопрозорою частиною плафону задають висотою бортів, при цьому в плафон вставляють гермоввід для вводу вхідного проводу і клапан вирівнювання тиску, а герметичне з'єднання плати-кришки з плафоном виконують за допомогою скріплюючих елементів крізь герметизуючу прокладку. UA 109278 U (12) UA 109278 U UA 109278 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до освітлювальної техніки, а саме до освітлювальних пристроїв, призначених для вуличного, промислового та архітектурно-дизайнерського освітлення. Відомий світлодіодний світильник (RU 111248, опубл. 10.12.2011), що містить плаский коробчатий корпус з вікном із світлопрозорого матеріалу, світлодіоди, змонтовані на друкованих платах, що мають форму суцільних смуг, електрично з'єднані одна з одною, розподілених по площі задньої стінки корпуса й закріплених на ній кріпильними деталями, плати виконані з фольгованого текстоліта, при цьому електричне з'єднання друкованих плат одна з одною виконане за допомогою комутаційних проводів. Недоліком цього рішення є недостатня надійність, зумовлена відсутністю герметичності внутрішнього об'єму корпусу й відсутністю захисту світлодіодів від перегрівання й перевантажень струмом. Відомий світлодіодний світильник (RU 101528, опубл. 20.01.2011), що містить корпус, світлопрозору захисну панель, що розташовані на певній відстані один від одного, й джерело живлення, при цьому на внутрішній поверхні підставки встановлена друкована плата із світлодіодами, рівномірно розподіленими на ній. Підставка жорстко зв'язана за периметром із світлопрозорою захисною панеллю шляхом розпірно-герметизуючої стрічки із утворенням герметичного пакету. Недоліком цього рішення є недостатня надійність, зумовлена також відсутністю герметичності внутрішнього об'єму корпуса й відсутністю захисту світлодіодів від перегрівання й перевантажень струмом. Відомий світлодіодний світильник (RU 124765, опубл. 10.02.2013), що містить підставку, світлопрозору захисну панель, розташовані на певній відстані один від одного й жорстко зв'язані за периметром шляхом розпірно-герметизуючої стрічки із утворенням герметичного пакету, згідно із корисною моделлю, як джерело випромінювання використані світлодіодні лінійки, виконані із фольгованого алюмінію. Світлодіодні лінійки прикріплюються до підставки шляхом герметичних витяжних заклепок закритого типу або шляхом теплопровідної клейкої стрічки. На підставці встановлені герметичні заклепки-гайки закритого типу для кріплення світильника. Це технічне рішення як найбільш близьке до рішення, що заявляється, вибране заявником як прототип. Недоліком прототипу є складність виготовлення, пов'язана із необхідністю приклеювання друкованих плат й подальшого їх розпаювання для з'єднання між собою, а також можливість виникнення конденсату всередині корпусу, відсутність захисту світлодіодів (відсутність стабілізації струму, неправильна полярність вхідної напруги) й можливість виходу з ладу світлодіодів через перегрівання, наприклад, у разі увімкнення світильника вдень, коли він нагрітий сонцем. Задачею створення корисної моделі є усунення вказаних недоліків. Технічним результатом є підвищення технологічності виготовлення, спрощення конструкції, підвищення надійності роботи при збереженні герметичності світильника й захисті світлодіодів від перегрівання й перевантажень струмом. Для досягнення поставленої задачі в модулі світлодіодного світильника, який містить платукришку (1), яка одночасно є платою із фольгованого алюмінію із захисним покриттям й закривається плафоном із полікарбонату (2), плата-кришка є "моноплатою", на яку встановлюють (напаюють) світлодіоди (3), драйвери (4), які стабілізують струм і захищають світлодіоди від перевантажень струмом, й встановлюють термодатчик (5), який вимикає драйвер при перевищенні робочої температури світлодіодів; світлопрозорий плафон із полікарбонату (2), розташований на заданій відстані від плати-кришки (1), за рахунок заданої висоти бокових стінок ковпака або за рахунок рамки між підставкою та ковпаком, захищає електронні компоненти від зовнішніх впливів. В отвори світлопрозорого плафону з полікарбонату вставляють мембранний гермоввід (6), крізь який герметично вводять вхідний провід (7); і клапан вирівнювання тиску (8), який запобігає проникненню вологи; плата-кришка (1) і світлопрозорий плафон з полікарбонату (2) з'єднують між собою за допомогою заклепок (штифтів) (9), герметичність простору між платою-кришкою (1) й світлопрозорим плафоном з полікарбонату (2) забезпечують силіконовою прокладкою або герметиком. Кріплення модуля у кронштейні або корпусі світильника проводять за допомогою скріплюючих елементів, що закріплюються в торцях (бокових стінках) модуля, із можливістю обертання модуля і його фіксації у вибраному положенні. Плата-кришка (1) з фольгованого алюмінію із захисним покриттям складається з ряду світлодіодів (3) і драйверів (4), встановлених на ній, що забезпечує їх послідовне, паралельне й послідовно-паралельне електричне з'єднання і можливість підключення світлодіодів (3) через драйвери (4) до джерела живлення й можливість вимкнення драйверів за сигналом 1 UA 109278 U 5 10 15 20 25 30 35 термодатчика (5). Використання плати із світлодіодами як кришки модуля значно спрощує конструкцію і підвищує технологічність зборки модуля світлодіодного світильника. Встановлені на цій же платі драйвери (4) забезпечують захист світлодіодів й стабілізацію струму світлодіодів, а термодатчик (5) вимикає драйвер при перевищенні встановленої величини температури. Фольгований алюміній забезпечує ефективне розсіювання тепла без використання будь-яких додаткових елементів, що підвищує надійність роботи світильника. Патентні дослідження не виявили технічних рішень, що характеризуються сукупністю ознак, що заявляється, таким чином, можна припустити, що вказане технічне рішення відповідає умові "новизна". Крім того, технічне рішення, що пропонується, може бути виготовлене в промислових масштабах із використанням відомих технологічних процесів і стандартного устаткування, що відповідає умові "промислова придатність". Суть технічного рішення, що пропонується, пояснюється кресленням, на якому представлена конструкція світлодіодного світильника. 1. Плата-кришка (алюміній фольгований). 2. Світлопрозорий плафон з полікарбонату. 3. Світлодіод. 4. Драйвер. 5. Термодатчик. 6. Гермоввід. 7. Вхідний провід. 8. Клапан вирівнювання тиску. 9. Заклепка (штифт). Герметизуюча прокладка на фігурі не вказана. Світлодіодний світильник виготовляють наступним чином. На плату-кришку (1) з фольгованого алюмінію встановлюють (напаюють) електронні компоненти: світлодіоди (3), драйвери (4), термодатчик (5). Після того припаюють вхідний провід (7). На вхідний провід подають задану напругу для перевірки працездатності плати зі світлодіодами, драйверами і термодатчиком. Проводять перевірку струму світлодіодів і температури спрацьовування термодатчика. У світлопрозорий плафон із полікарбонату (2) вставляють гермоввід (6) і клапан вирівнювання тиску (8). Вхідний провід (7) вставляють в гермоввід (6). На світлопрозорий плафон із полікарбонату (2) наносять герметик (герметизуюча прокладка) і плату-кришку (1) закривають світлопрозорим плафоном із полікарбонату (2). У отвори у світлопрозорому плафоні із полікарбонату (2) і платі-кришці (1) вставляють заклепки (штифти) (9), які скріплюють. Таким чином, світлодіодний світильник, що заявляється, є технологічним під час виготовлення, конструктивно простим, герметичним і надійним у роботі. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Модуль світлодіодного світильника, який містить підставку і світлопрозору захисну панель, розташовані на певній відстані одна від одної, причому як джерела випромінювання використані світлодіоди, який відрізняється тим, що модуль додатково містить драйвери й термодатчики, при цьому світлодіоди, драйвери й термодатчики закріплені за допомогою пайки на платікришці, виготовленої із фольгованого міддю алюмінію, причому світлопрозова захисна панель виконана у вигляді об'ємного плафону із полікарбонату із світлопрозорою частиною і бортами, а відстань між платою-кришкою і світлопрозорою частиною плафону задають висотою бортів, при цьому в плафон вставляють гермоввід для вводу вхідного проводу і клапан вирівнювання тиску, а герметичне з'єднання плати-кришки з плафоном виконують за допомогою скріплюючих елементів крізь герметизуючу прокладку. 2. Модуль світлодіодного світильника за п. 1, який відрізняється тим, що плафон має торцеві отвори для повороту і фіксації в заданому положенні. 3. Модуль світлодіодного світильника за п. 1, який відрізняється тим, що борти плафону виконані у вигляді окремої рамки, а герметичне з'єднання плати-кришки із світлопрозорою частиною плафону з рамкою, встановленою між ними, виконано за допомогою скріплюючих елементів крізь герметизуючі прокладки. 2 UA 109278 U 5 10 4. Модуль світлодіодного світильника за п. 1, який відрізняється тим, що плафон з двох торців закріплений в кронштейні і встановлений із можливістю повороту і фіксації в заданому положенні. 5. Модуль світлодіодного світильника за п. 1, який відрізняється тим, що плафон з одного торця консольно закріплений у кронштейні і встановлений із можливістю повороту і фіксації в заданому положенні. 6. Модуль світлодіодного світильника за п. 1, який відрізняється тим, що світлопрозора частина плафону виконана зі світлопрозорої плівки на основі полівінілхлориду (ПВХ). 7. Модуль світлодіодного світильника за п. 1, який відрізняється тим, що світлопрозора частина плафону виконана зі світлопрозорої плівки на основі поліетилентерефталату (ПЕТ). Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
