Теплонакопичувач зі змінною товщиною теплоізоляційного прошарку

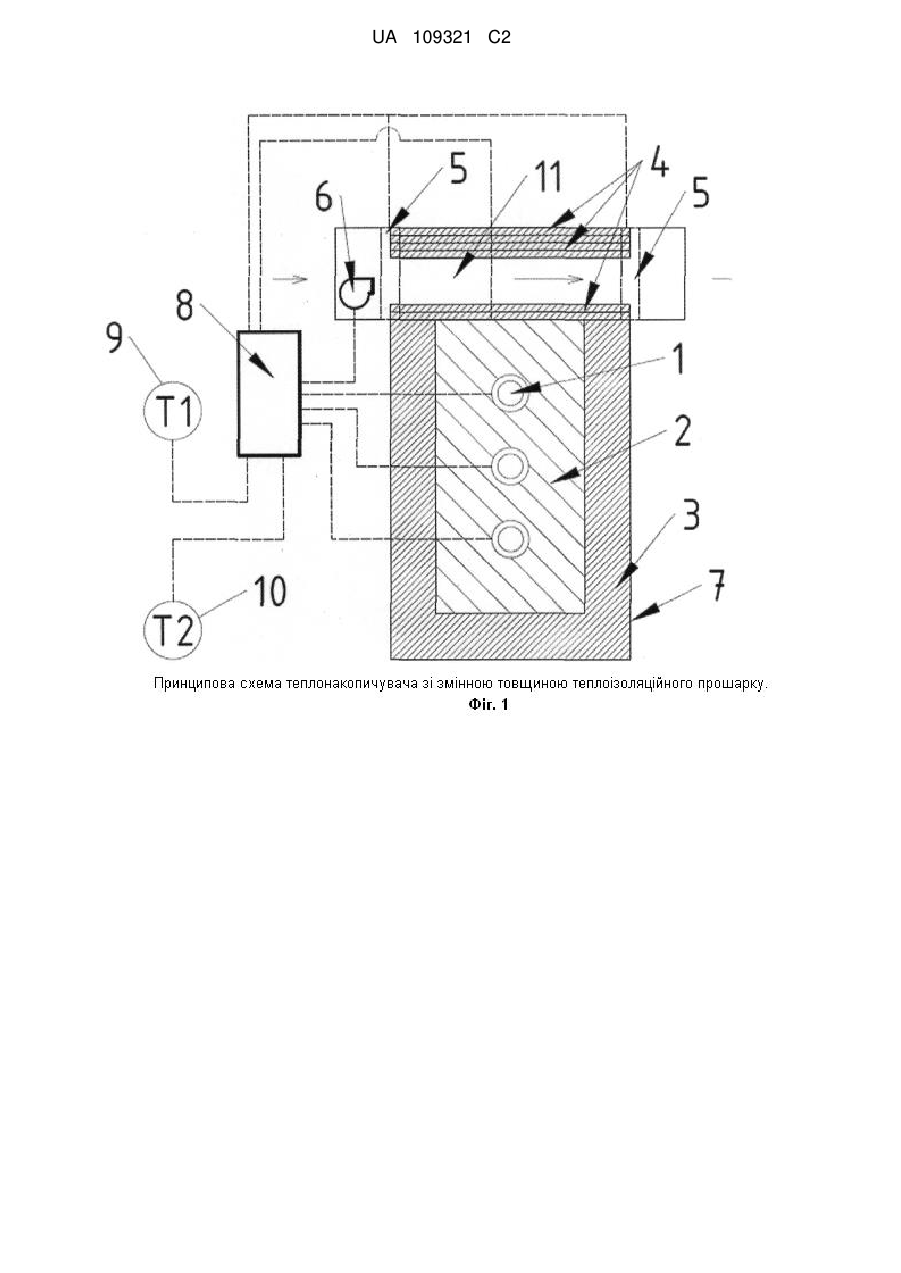

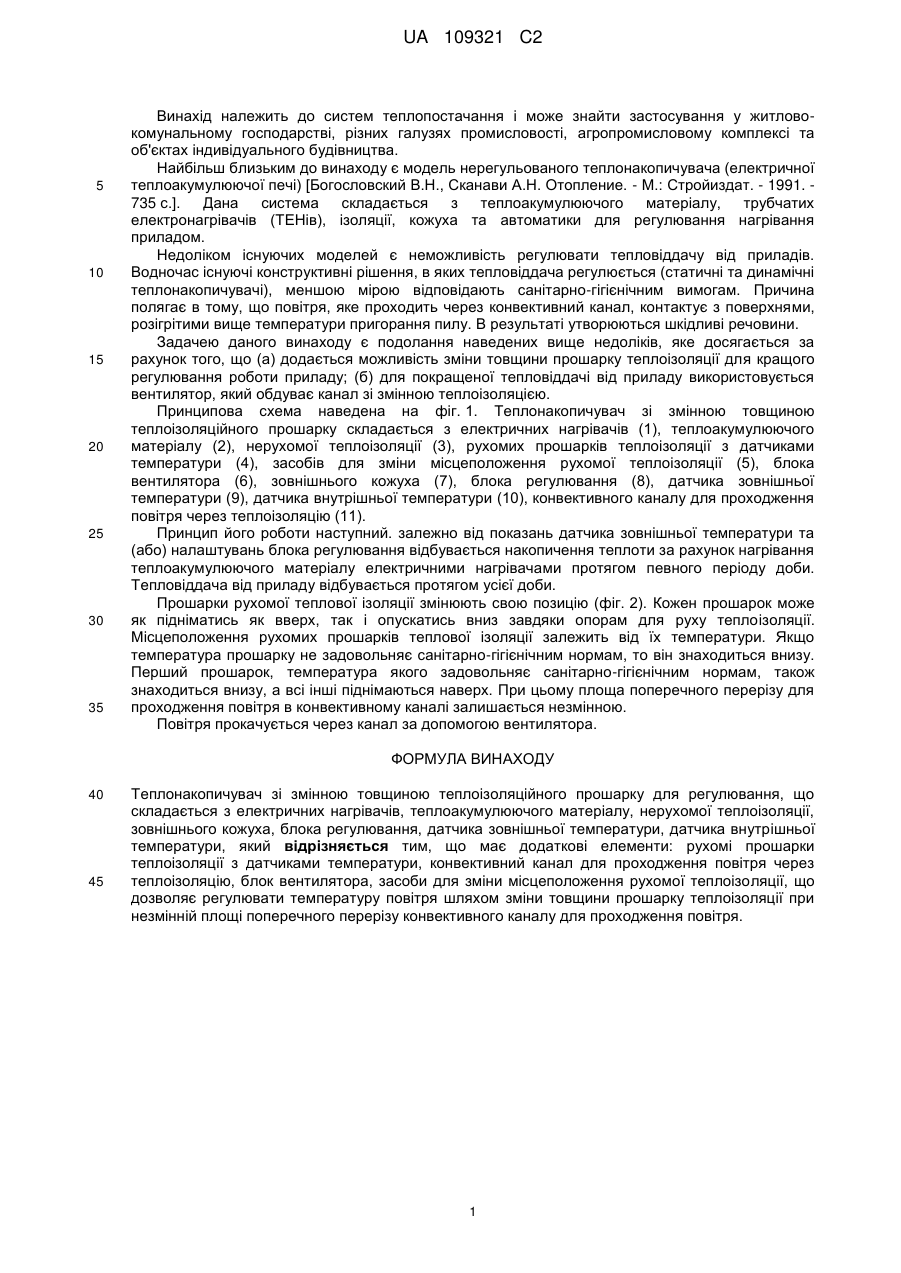

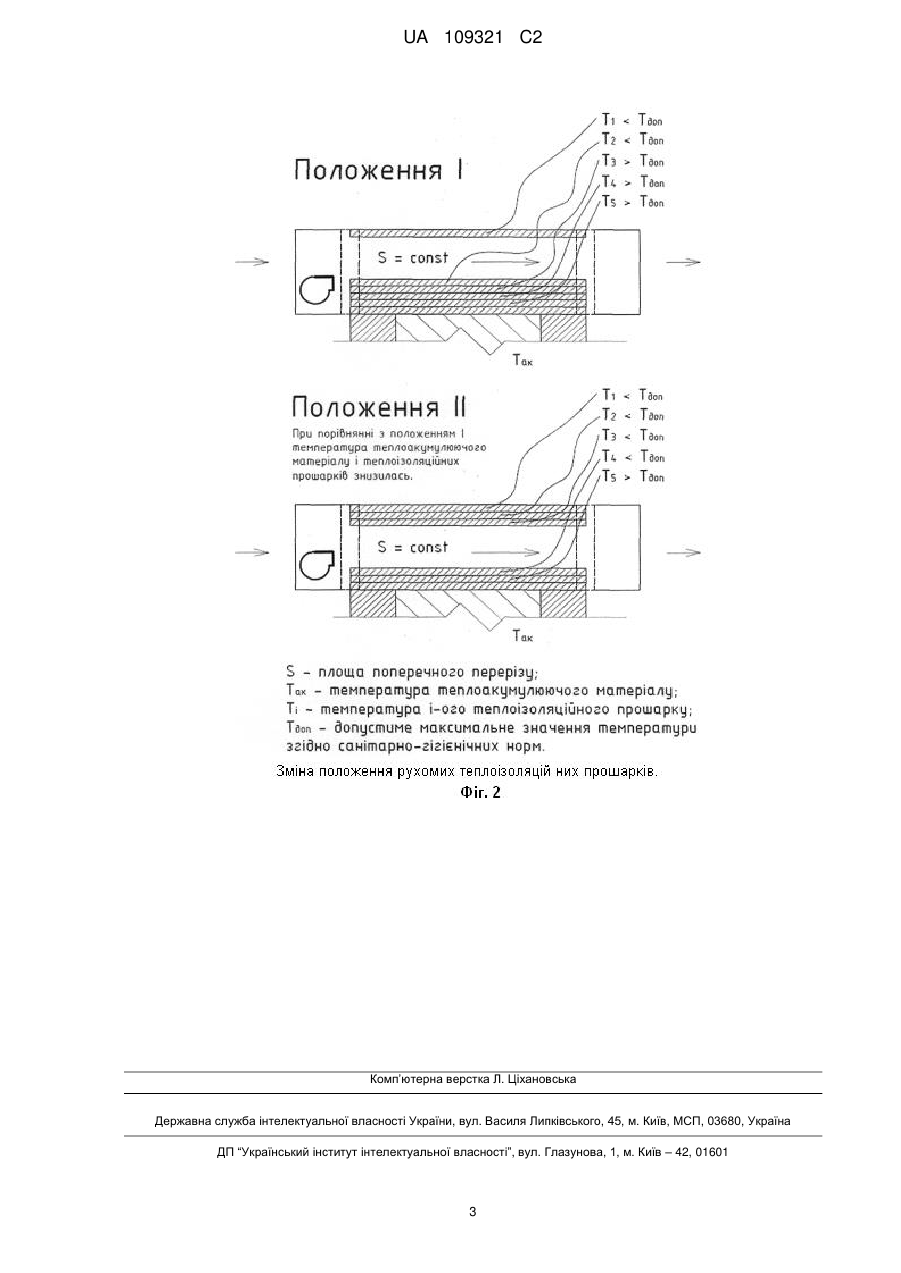

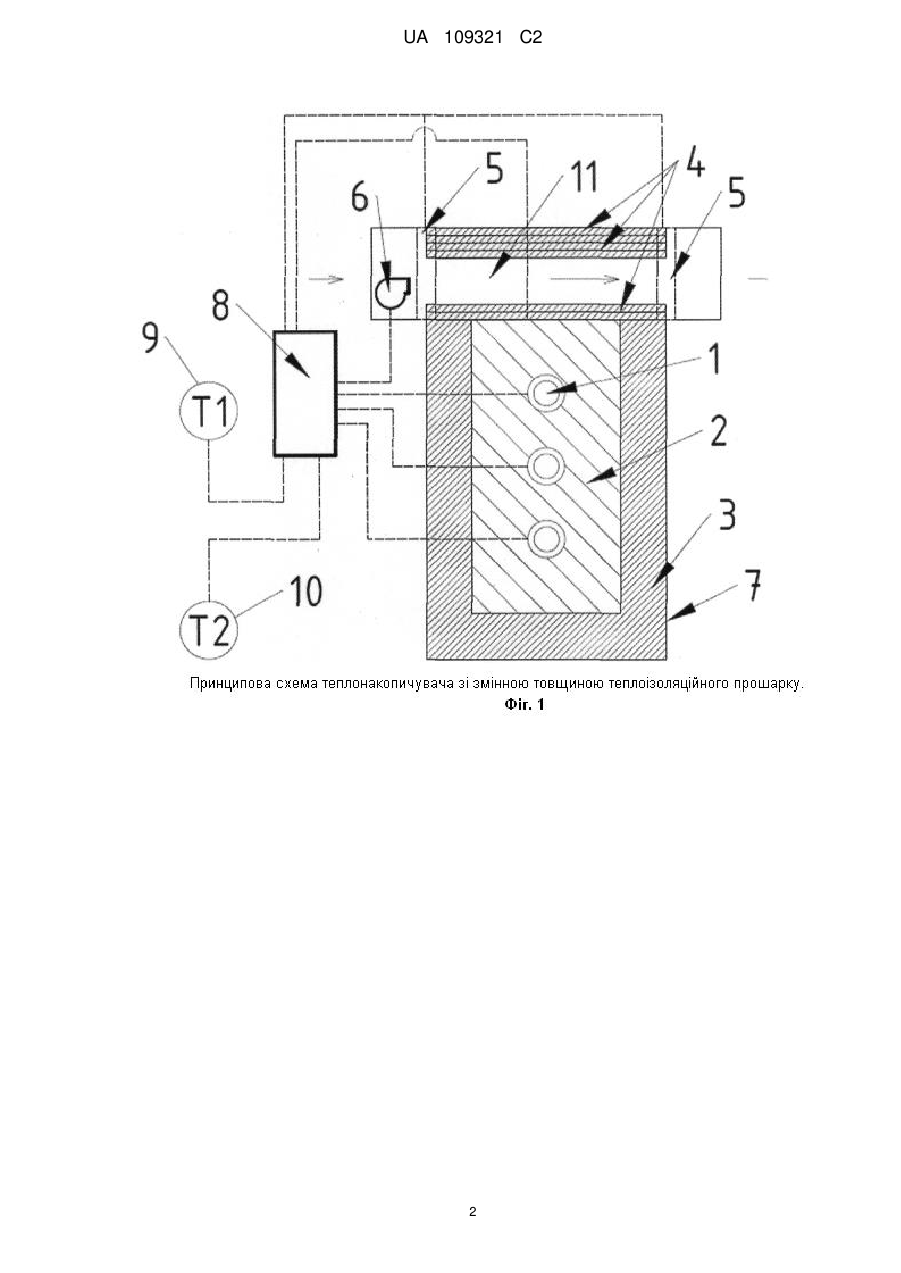

Реферат: Теплонакопичувач зі змінною товщиною регулювального теплоізоляційного прошарку містить електричні нагрівачі, теплоакумулюючий матеріал, нерухому теплоізоляцію, зовнішній кожух, блок регулювання, датчики зовнішньої та внутрішньої температури, рухомі прошарки теплоізоляції з датчиками температури, конвективний канал для проходження повітря через теплоізоляцію, блок вентилятора, засоби для зміни місцеположення рухомої теплоізоляції. Забезпечується регулювання температуру повітря шляхом зміни товщини прошарку теплоізоляції при незмінній площі поперечного перерізу конвективного каналу для проходження повітря. UA 109321 C2 (12) UA 109321 C2 UA 109321 C2 5 10 15 20 25 30 35 Винахід належить до систем теплопостачання і може знайти застосування у житловокомунальному господарстві, різних галузях промисловості, агропромисловому комплексі та об'єктах індивідуального будівництва. Найбільш близьким до винаходу є модель нерегульованого теплонакопичувача (електричної теплоакумулюючої печі) [Богословский В.Η., Сканави А.Н. Отопление. - Μ.: Стройиздат. - 1991. 735 с.]. Дана система складається з теплоакумулюючого матеріалу, трубчатих електронагрівачів (ТЕНів), ізоляції, кожуха та автоматики для регулювання нагрівання приладом. Недоліком існуючих моделей є неможливість регулювати тепловіддачу від приладів. Водночас існуючі конструктивні рішення, в яких тепловіддача регулюється (статичні та динамічні теплонакопичувачі), меншою мірою відповідають санітарно-гігієнічним вимогам. Причина полягає в тому, що повітря, яке проходить через конвективний канал, контактує з поверхнями, розігрітими вище температури пригорання пилу. В результаті утворюються шкідливі речовини. Задачею даного винаходу є подолання наведених вище недоліків, яке досягається за рахунок того, що (а) додається можливість зміни товщини прошарку теплоізоляції для кращого регулювання роботи приладу; (б) для покращеної тепловіддачі від приладу використовується вентилятор, який обдуває канал зі змінною теплоізоляцією. Принципова схема наведена на фіг. 1. Τеплонакопичувач зі змінною товщиною теплоізоляційного прошарку складається з електричних нагрівачів (1), теплоакумулюючого матеріалу (2), нерухомої теплоізоляції (3), рухомих прошарків теплоізоляції з датчиками температури (4), засобів для зміни місцеположення рухомої теплоізоляції (5), блока вентилятора (6), зовнішнього кожуха (7), блока регулювання (8), датчика зовнішньої температури (9), датчика внутрішньої температури (10), конвективного каналу для проходження повітря через теплоізоляцію (11). Принцип його роботи наступний. залежно від показань датчика зовнішньої температури та (або) налаштувань блока регулювання відбувається накопичення теплоти за рахунок нагрівання теплоакумулюючого матеріалу електричними нагрівачами протягом певного періоду доби. Тепловіддача від приладу відбувається протягом усієї доби. Прошарки рухомої теплової ізоляції змінюють свою позицію (фіг. 2). Кожен прошарок може як підніматись як вверх, так і опускатись вниз завдяки опорам для руху теплоізоляції. Місцеположення рухомих прошарків теплової ізоляції залежить від їх температури. Якщо температура прошарку не задовольняє санітарно-гігієнічним нормам, то він знаходиться внизу. Перший прошарок, температура якого задовольняє санітарно-гігієнічним нормам, також знаходиться внизу, а всі інші піднімаються наверх. При цьому площа поперечного перерізу для проходження повітря в конвективному каналі залишається незмінною. Повітря прокачується через канал за допомогою вентилятора. ФОРМУЛА ВИНАХОДУ 40 45 Теплонакопичувач зі змінною товщиною теплоізоляційного прошарку для регулювання, що складається з електричних нагрівачів, теплоакумулюючого матеріалу, нерухомої теплоізоляції, зовнішнього кожуха, блока регулювання, датчика зовнішньої температури, датчика внутрішньої температури, який відрізняється тим, що має додаткові елементи: рухомі прошарки теплоізоляції з датчиками температури, конвективний канал для проходження повітря через теплоізоляцію, блок вентилятора, засоби для зміни місцеположення рухомої теплоізоляції, що дозволяє регулювати температуру повітря шляхом зміни товщини прошарку теплоізоляції при незмінній площі поперечного перерізу конвективного каналу для проходження повітря. 1 UA 109321 C2 2 UA 109321 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
