Очисник головок коренеплодів

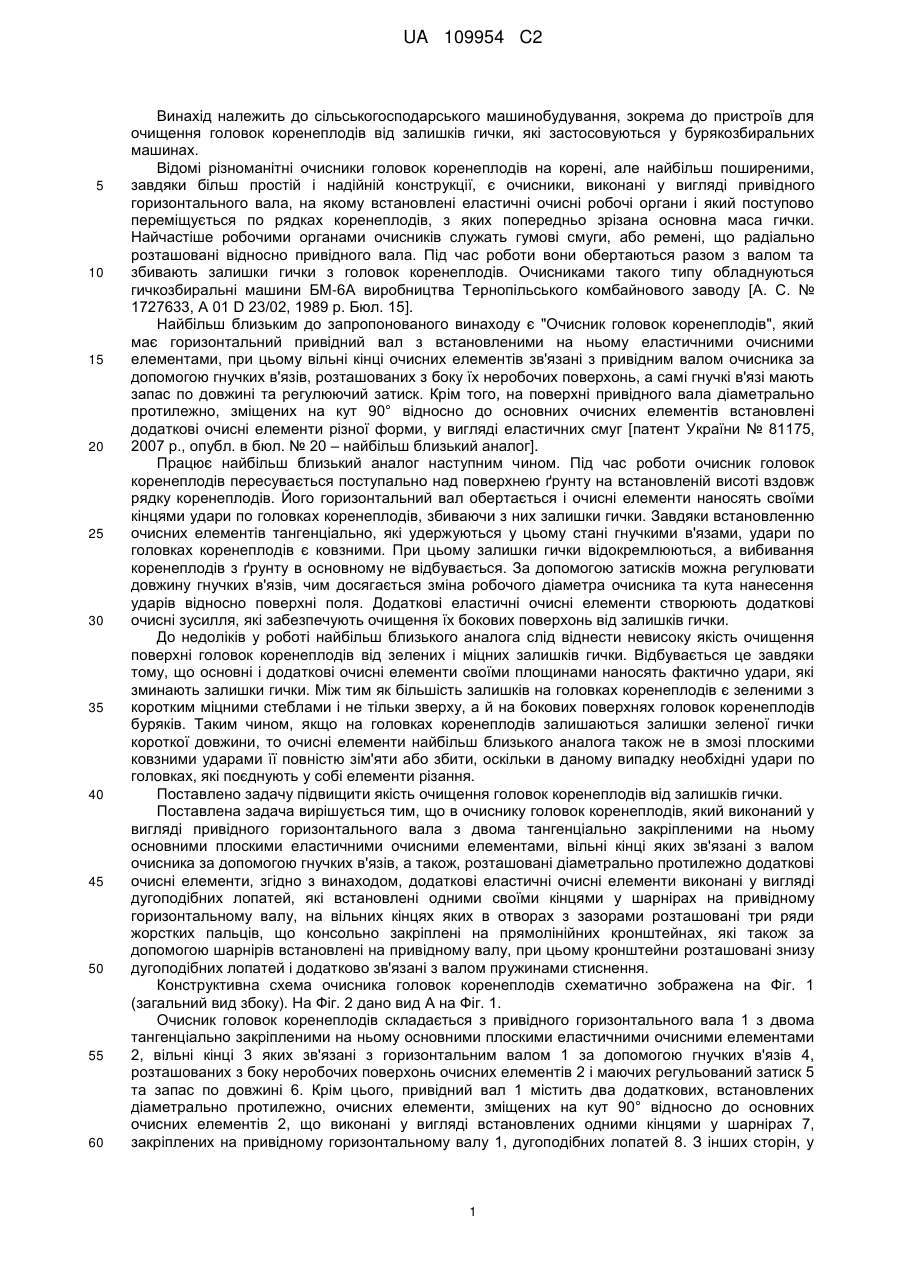

Реферат: Даний винахід стосується нетканого матеріалу, що складається з філаментних волокон. Заявлений очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові еластичні очисні елементи, який відрізняється тим, що додаткові еластичні очисні елементи виконані у вигляді дугоподібних лопатей, які встановлені одними своїми кінцями у шарнірах на привідному горизонтальному валу, на вільних кінцях яких в отворах з зазорами розташовані три ряди жорстких пальців, що консольно закріплені на прямолінійних кронштейнах, які також за допомогою шарнірів встановлені на привідному валу, при цьому кронштейни розташовані знизу дугоподібних лопатей і додатково зв'язані з валом пружинами стиснення. Винахід полягає у підвищенні якості очищення головок коренеплодів від залишків гички. UA 109954 C2 (12) UA 109954 C2 UA 109954 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги, або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу [А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15]. Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала діаметрально протилежно, зміщених на кут 90° відносно до основних очисних елементів встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг [патент України № 81175, 2007 р., опубл. в бюл. № 20 – найбільш близький аналог]. Працює найбільш близький аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язами, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють додаткові очисні зусилля, які забезпечують очищення їх бокових поверхонь від залишків гички. До недоліків у роботі найбільш близького аналога слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків на головках коренеплодів є зеленими з коротким міцними стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів буряків. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи найбільш близького аналога також не в змозі плоскими ковзними ударами її повністю зім'яти або збити, оскільки в даному випадку необхідні удари по головках, які поєднують у собі елементи різання. Поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові еластичні очисні елементи виконані у вигляді дугоподібних лопатей, які встановлені одними своїми кінцями у шарнірах на привідному горизонтальному валу, на вільних кінцях яких в отворах з зазорами розташовані три ряди жорстких пальців, що консольно закріплені на прямолінійних кронштейнах, які також за допомогою шарнірів встановлені на привідному валу, при цьому кронштейни розташовані знизу дугоподібних лопатей і додатково зв'язані з валом пружинами стиснення. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язів 4, розташованих з боку неробочих поверхонь очисних елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи, зміщених на кут 90° відносно до основних очисних елементів 2, що виконані у вигляді встановлених одними кінцями у шарнірах 7, закріплених на привідному горизонтальному валу 1, дугоподібних лопатей 8. З інших сторін, у 1 UA 109954 C2 5 10 15 20 25 30 35 40 закріплених на валу 1 шарнірах 9, встановлені прямолінійні кронштейни 10, що розташовані знизу дугоподібних лопатей 8. На вільних кінцях дугоподібних лопатей у отворах з зазорами розташовані три ряди жорстких пальців 11, що консольно закріплені на прямолінійних кронштейнах 10. При цьому, жорсткі пальці 11 закріплені на зовнішніх сторонах кронштейнів 10 під кутами один до одного, тобто віялоподібно, а самі кронштейни 10 додатково зв'язані з валом 1 пружинами стиснення 12. Напрямок поступального руху очисника і обертального руху його привідного вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядку коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на привідному горизонтальному валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту, в основному, не відбувається. При цьому додаткові, встановлені діаметрально протилежно, очисні елементи також взаємодіють з головками коренеплодів таким чином, що спочатку вони дугоподібними поверхнями лопатей 8 зминають залишки гички, потім насуваючись на головки коренеплодів і повертаючись (завдяки встановленню у шарнірах 7) вільними кінцями спрямовують жорсткі пальці 11 безпосередньо на верхні частини головок коренеплодів. Оскільки, консольні кінці самих жорстких пальців 11 утворюють собою фактично дугоподібну поверхню, а тому вони своїми гострими краями ефективно зрізують зелені та міцні залишки гички. Однак, завдяки тому, що кронштейни 10, встановлені на валу 1 поворотними у шарнірах 9 і спираються на пружини стиснення 12 не відбувається суттєвих пошкоджень головок коренеплодів. Використовуючи регульований затиск 5 та запас по довжині 6 можна змінювати довжини еластичних лопатей 2. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення бічних поверхонь головок коренеплодів. ФОРМУЛА ВИНАХОДУ Очисник головок коренеплодів, який містить привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташованими діаметрально протилежно додатковими еластичними очисними елементами, який відрізняється тим, що додаткові еластичні очисні елементи виконані у вигляді дугоподібних лопатей, які встановлені одними своїми кінцями у шарнірах на привідному горизонтальному валу, на вільних кінцях яких в отворах з зазорами розташовані три ряди жорстких пальців, що консольно закріплені на прямолінійних кронштейнах, які також за допомогою шарнірів встановлені на привідному валу, при цьому кронштейни розташовані знизу дугоподібних лопатей і додатково зв'язані з валом пружинами стиснення. 2 UA 109954 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
