Спосіб з’єднання панелей

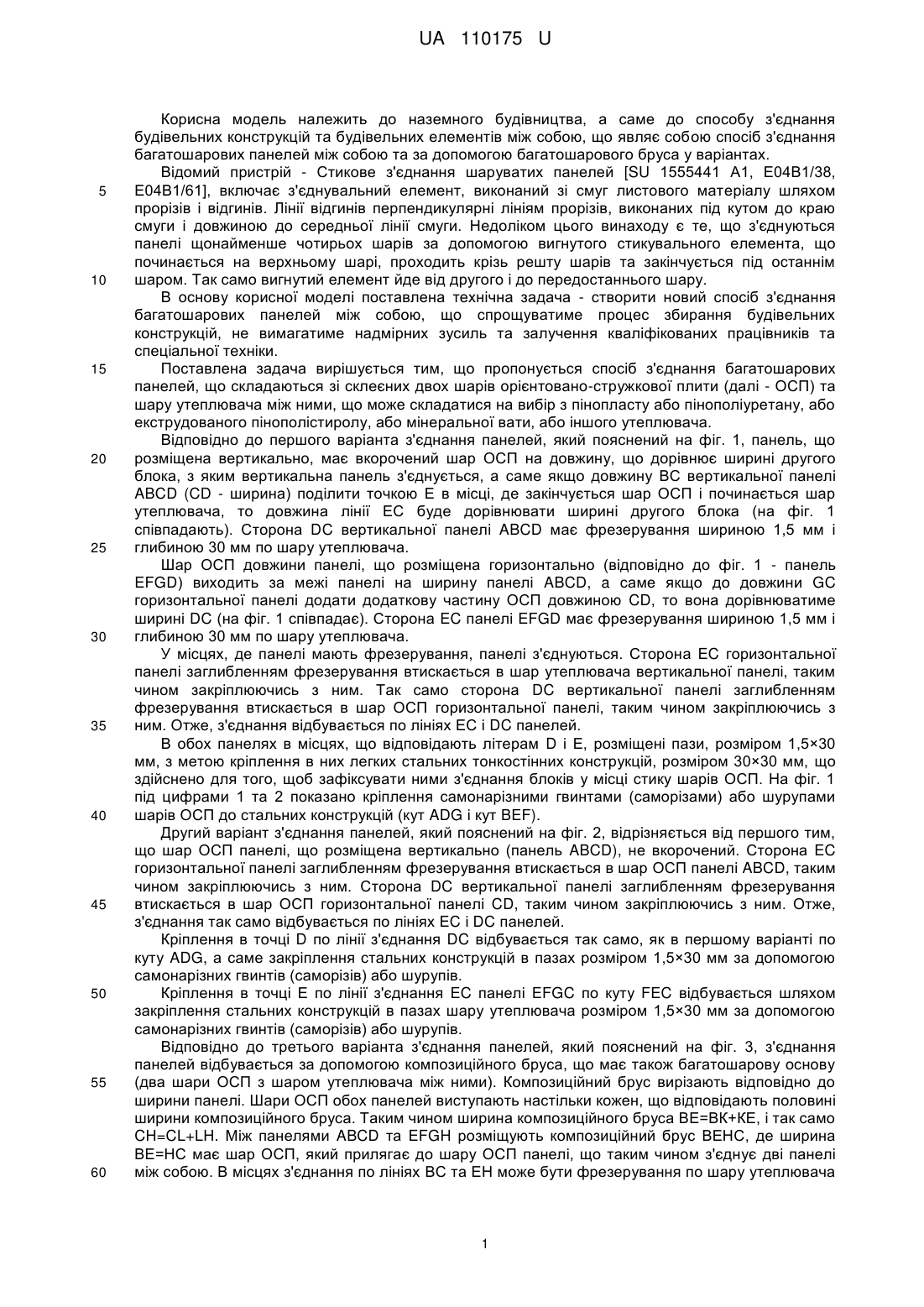

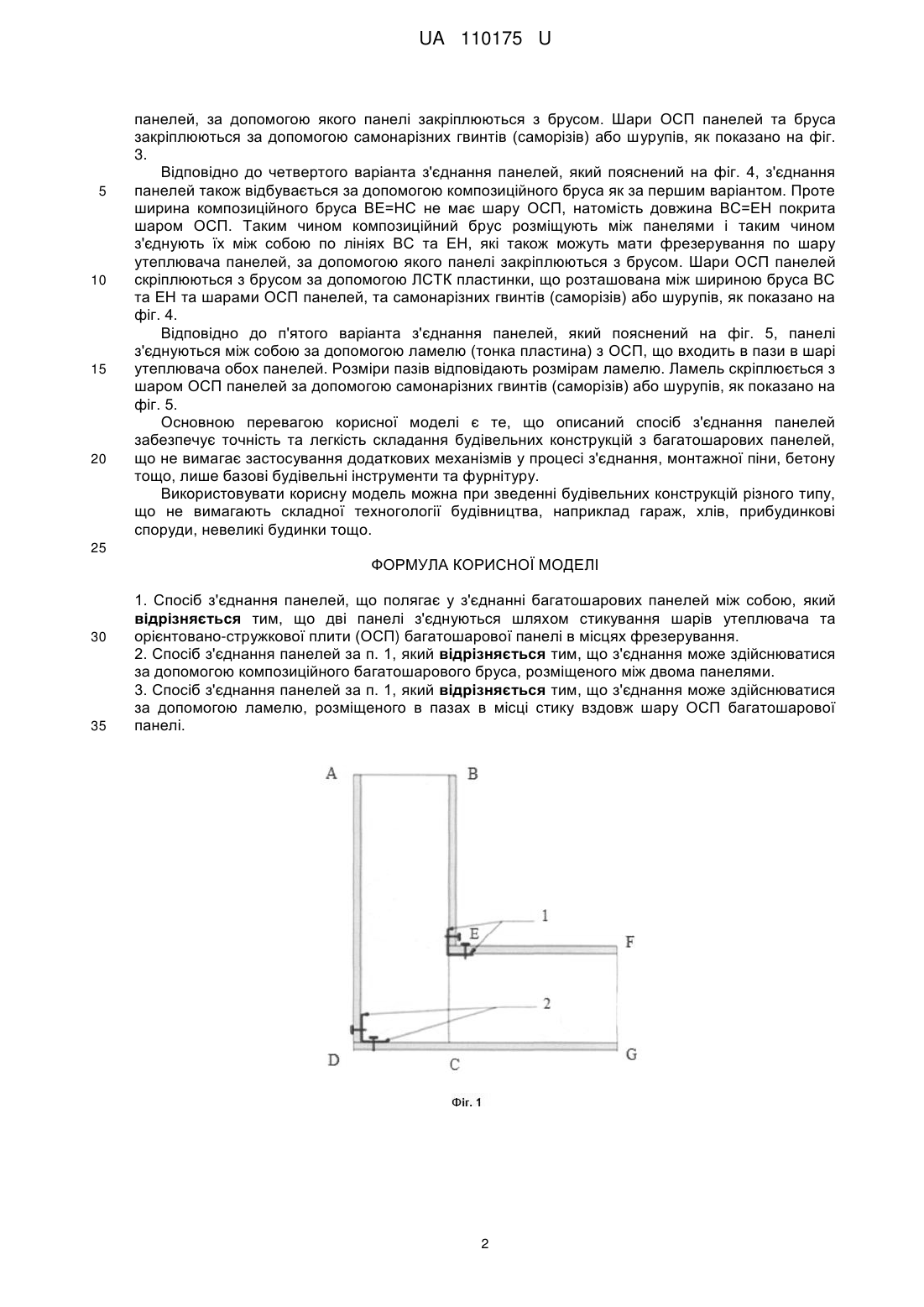

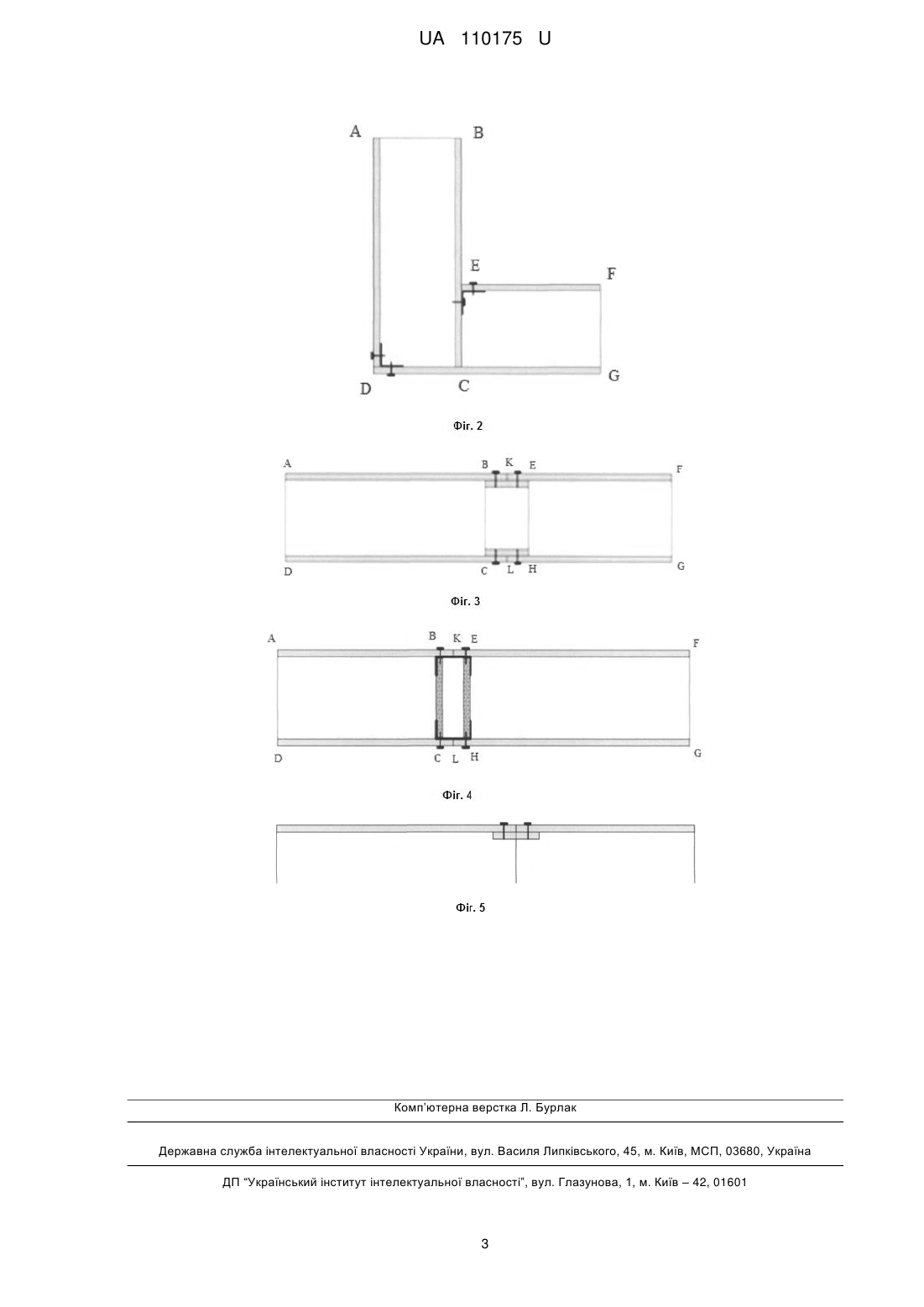

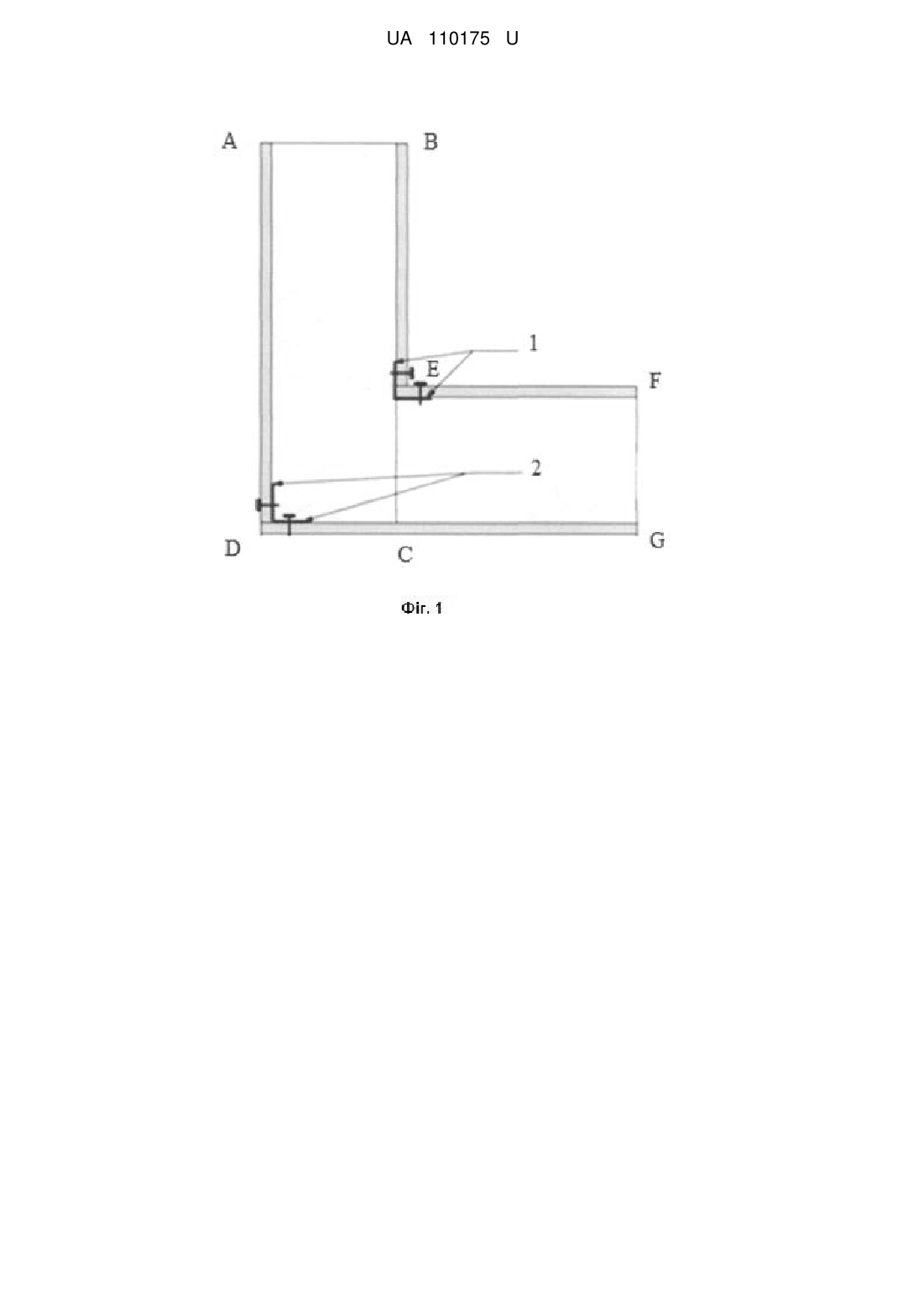

Реферат: Спосіб з'єднання панелей полягає у з'єднанні багатошарових панелей між собою. Дві панелі з'єднуються шляхом стикування шарів утеплювача та орієнтовано-стружкової плити (ОСП) багатошарової панелі в місцях фрезерування. UA 110175 U (12) UA 110175 U UA 110175 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до наземного будівництва, а саме до способу з'єднання будівельних конструкцій та будівельних елементів між собою, що являє собою спосіб з'єднання багатошарових панелей між собою та за допомогою багатошарового бруса у варіантах. Відомий пристрій - Стикове з'єднання шаруватих панелей [SU 1555441 А1, Е04В1/38, Е04В1/61], включає з'єднувальний елемент, виконаний зі смуг листового матеріалу шляхом прорізів і відгинів. Лінії відгинів перпендикулярні лініям прорізів, виконаних під кутом до краю смуги і довжиною до середньої лінії смуги. Недоліком цього винаходу є те, що з'єднуються панелі щонайменше чотирьох шарів за допомогою вигнутого стикувального елемента, що починається на верхньому шарі, проходить крізь решту шарів та закінчується під останнім шаром. Так само вигнутий елемент йде від другого і до передостаннього шару. В основу корисної моделі поставлена технічна задача - створити новий спосіб з'єднання багатошарових панелей між собою, що спрощуватиме процес збирання будівельних конструкцій, не вимагатиме надмірних зусиль та залучення кваліфікованих працівників та спеціальної техніки. Поставлена задача вирішується тим, що пропонується спосіб з'єднання багатошарових панелей, що складаються зі склеєних двох шарів орієнтовано-стружкової плити (далі - ОСП) та шару утеплювача між ними, що може складатися на вибір з пінопласту або пінополіуретану, або екструдованого пінополістиролу, або мінеральної вати, або іншого утеплювача. Відповідно до першого варіанта з'єднання панелей, який пояснений на фіг. 1, панель, що розміщена вертикально, має вкорочений шар ОСП на довжину, що дорівнює ширині другого блока, з яким вертикальна панель з'єднується, а саме якщо довжину ВС вертикальної панелі ABCD (CD - ширина) поділити точкою Ε в місці, де закінчується шар ОСП і починається шар утеплювача, то довжина лінії ЕС буде дорівнювати ширині другого блока (на фіг. 1 співпадають). Сторона DC вертикальної панелі ABCD має фрезерування шириною 1,5 мм і глибиною 30 мм по шару утеплювача. Шар ОСП довжини панелі, що розміщена горизонтально (відповідно до фіг. 1 - панель EFGD) виходить за межі панелі на ширину панелі ABCD, a саме якщо до довжини GC горизонтальної панелі додати додаткову частину ОСП довжиною CD, то вона дорівнюватиме ширині DC (на фіг. 1 співпадає). Сторона EC панелі EFGD має фрезерування шириною 1,5 мм і глибиною 30 мм по шару утеплювача. У місцях, де панелі мають фрезерування, панелі з'єднуються. Сторона EC горизонтальної панелі заглибленням фрезерування втискається в шар утеплювача вертикальної панелі, таким чином закріплюючись з ним. Так само сторона DC вертикальної панелі заглибленням фрезерування втискається в шар ОСП горизонтальної панелі, таким чином закріплюючись з ним. Отже, з'єднання відбувається по лініях ЕС і DC панелей. В обох панелях в місцях, що відповідають літерам D і Е, розміщені пази, розміром 1,5×30 мм, з метою кріплення в них легких стальних тонкостінних конструкцій, розміром 30×30 мм, що здійснено для того, щоб зафіксувати ними з'єднання блоків у місці стику шарів ОСП. На фіг. 1 під цифрами 1 та 2 показано кріплення самонарізними гвинтами (саморізами) або шурупами шарів ОСП до стальних конструкцій (кут ADG і кут BEF). Другий варіант з'єднання панелей, який пояснений на фіг. 2, відрізняється від першого тим, що шар ОСП панелі, що розміщена вертикально (панель ABCD), не вкорочений. Сторона EC горизонтальної панелі заглибленням фрезерування втискається в шар ОСП панелі ABCD, таким чином закріплюючись з ним. Сторона DC вертикальної панелі заглибленням фрезерування втискається в шар ОСП горизонтальної панелі CD, таким чином закріплюючись з ним. Отже, з'єднання так само відбувається по лініях EC і DC панелей. Кріплення в точці D по лінії з'єднання DC відбувається так само, як в першому варіанті по куту ADG, а саме закріплення стальних конструкцій в пазах розміром 1,5×30 мм за допомогою самонарізних гвинтів (саморізів) або шурупів. Кріплення в точці Ε по лінії з'єднання EC панелі EFGC по куту FEC відбувається шляхом закріплення стальних конструкцій в пазах шару утеплювача розміром 1,5×30 мм за допомогою самонарізних гвинтів (саморізів) або шурупів. Відповідно до третього варіанта з'єднання панелей, який пояснений на фіг. 3, з'єднання панелей відбувається за допомогою композиційного бруса, що має також багатошарову основу (два шари ОСП з шаром утеплювача між ними). Композиційний брус вирізають відповідно до ширини панелі. Шари ОСП обох панелей виступають настільки кожен, що відповідають половині ширини композиційного бруса. Таким чином ширина композиційного бруса ВЕ=ВК+КЕ, і так само CH=CL+LH. Між панелями ABCD та EFGH розміщують композиційний брус ВЕНС, де ширина ВЕ=НС має шар ОСП, який прилягає до шару ОСП панелі, що таким чином з'єднує дві панелі між собою. В місцях з'єднання по лініях ВС та ЕН може бути фрезерування по шару утеплювача 1 UA 110175 U 5 10 15 20 панелей, за допомогою якого панелі закріплюються з брусом. Шари ОСП панелей та бруса закріплюються за допомогою самонарізних гвинтів (саморізів) або шурупів, як показано на фіг. 3. Відповідно до четвертого варіанта з'єднання панелей, який пояснений на фіг. 4, з'єднання панелей також відбувається за допомогою композиційного бруса як за першим варіантом. Проте ширина композиційного бруса ВЕ=НС не має шару ОСП, натомість довжина ВС=ЕН покрита шаром ОСП. Таким чином композиційний брус розміщують між панелями і таким чином з'єднують їх між собою по лініях ВС та ЕН, які також можуть мати фрезерування по шару утеплювача панелей, за допомогою якого панелі закріплюються з брусом. Шари ОСП панелей скріплюються з брусом за допомогою ЛСТК пластинки, що розташована між шириною бруса ВС та ЕН та шарами ОСП панелей, та самонарізних гвинтів (саморізів) або шурупів, як показано на фіг. 4. Відповідно до п'ятого варіанта з'єднання панелей, який пояснений на фіг. 5, панелі з'єднуються між собою за допомогою ламелю (тонка пластина) з ОСП, що входить в пази в шарі утеплювача обох панелей. Розміри пазів відповідають розмірам ламелю. Ламель скріплюється з шаром ОСП панелей за допомогою самонарізних гвинтів (саморізів) або шурупів, як показано на фіг. 5. Основною перевагою корисної моделі є те, що описаний спосіб з'єднання панелей забезпечує точність та легкість складання будівельних конструкцій з багатошарових панелей, що не вимагає застосування додаткових механізмів у процесі з'єднання, монтажної піни, бетону тощо, лише базові будівельні інструменти та фурнітуру. Використовувати корисну модель можна при зведенні будівельних конструкцій різного типу, що не вимагають складної техногології будівництва, наприклад гараж, хлів, прибудинкові споруди, невеликі будинки тощо. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Спосіб з'єднання панелей, що полягає у з'єднанні багатошарових панелей між собою, який відрізняється тим, що дві панелі з'єднуються шляхом стикування шарів утеплювача та орієнтовано-стружкової плити (ОСП) багатошарової панелі в місцях фрезерування. 2. Спосіб з'єднання панелей за п. 1, який відрізняється тим, що з'єднання може здійснюватися за допомогою композиційного багатошарового бруса, розміщеного між двома панелями. 3. Спосіб з'єднання панелей за п. 1, який відрізняється тим, що з'єднання може здійснюватися за допомогою ламелю, розміщеного в пазах в місці стику вздовж шару ОСП багатошарової панелі. 2 UA 110175 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
